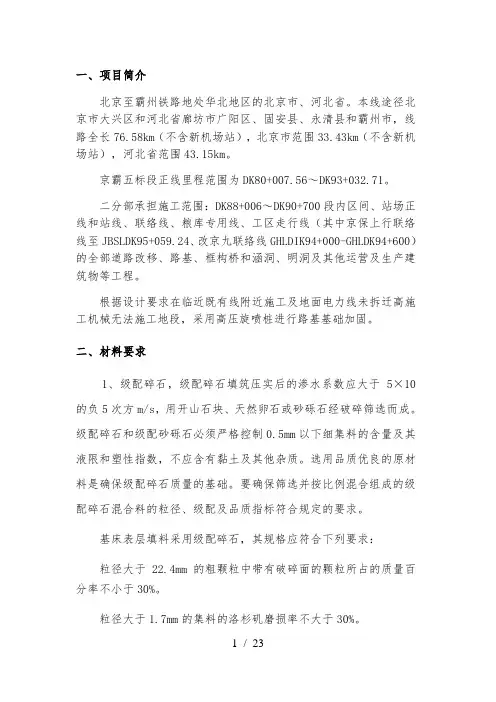

1 / 23 一、项目简介

北京至霸州铁路地处华北地区的北京市、河北省。本线途径北京市大兴区和河北省廊坊市广阳区、固安县、永清县和霸州市，线路全长76.58km（不含新机场站），北京市范围33.43km（不含新机场站），河北省范围43.15km。

京霸五标段正线里程范围为DK80+007.56～DK93+032.71。

二分部承担施工范围：DK88+006～DK90+700段内区间、站场正线和站线、联络线、粮库专用线、工区走行线（其中京保上行联络线至JBSLDK95+059.24、改京九联络线GHLDIK94+000-GHLDK94+600）的全部道路改移、路基、框构桥和涵洞、明洞及其他运营及生产建筑物等工程。

根据设计要求在临近既有线附近施工及地面电力线未拆迁高施工机械无法施工地段，采用高压旋喷桩进行路基基础加固。

二、材料要求

1、级配碎石，级配碎石填筑压实后的渗水系数应大于5×10的负5次方m/s，用开山石块、天然卵石或砂砾石经破碎筛选而成。级配碎石和级配砂砾石必须严格控制0.5mm以下细集料的含量及其液限和塑性指数，不应含有黏土及其他杂质。选用品质优良的原材料是确保级配碎石质量的基础。要确保筛选并按比例混合组成的级配碎石混合料的粒径、级配及品质指标符合规定的要求。

基床表层填料采用级配碎石，其规格应符合下列要求：

粒径大于22.4mm的粗颗粒中带有破碎面的颗粒所占的质量百分率不小于30%。

粒径大于1.7mm的集料的洛杉矶磨损率不大于30%。2 / 23 粒径大于1.7mm的集料的硫酸钠溶液浸泡损失率不大于6%。

粒径小于0.5mm的细集料的液限不大于25%，其塑性指数小于6。

级配碎石的粒径级配应符合下表中规定

基床表层级配碎石粒径级配范围表

通过方孔筛孔边长(mm)过筛质量百分率（%）

45 25 16 7.1 1.7 0.5 0.1 0.075

100 82～100 67～91 41～75 13～46 7～32 0～11 0～7

级配碎石底基层

一、级配碎石底基层

依据设计要求， 车行道路面垫层为级配碎石层， 采纳现场路拌法

施工。

（一）资料

1.采纳不一样粒级的单调尺寸碎石和石屑。

2.集料的最大粒径不超出 50mm ，颗粒构成以下表：

经过以下筛孔（ mm ）的重量百分率（ %） 塑

液 性

50 40 30 20 10 5 2 0.5 0.075 限 % 指

数

＜

100 85-100 65-85 42-67 20-40 10-27 8-20 5-18 0-15 ＜28 6

（二）级配碎石的施工工艺流程（如图）

验 检

施

人 查

找

收 运 稳 碾 养

合 工 工 调 补

格

放

摊 平

整

的

路 样 输 铺 整 压 型 压 护

基 型

检查含水量、洒水 检查查收

1 级配碎石底基层

（三）施工程序

1. 查收合格的路基后，向监理单位报送“垫层动工报告单” ，经监理

工程师赞同后才进行施工。

2.施工放样

（ 1）在路基上恢复中线。 直线段每 10m 设一桩，平曲线段每 5m 设一桩，并在双侧路肩边沿外 0.5m 设指示桩。

（ 2）进行水平丈量。在双侧指示桩上用显然标志标出垫层边沿的设计高。

3.运输

（ 1）依据垫层的宽度、厚度及预约的干压实密度按确立的配合比计算级配碎石、黏土、砂的数目，并计算每车料的堆放距离。

（ 2）集料装车时，控制每车料的数目基真相等。

（ 3）集料由远到近按计算的距离卸置于路基上， 严格控制卸料距离，防止料不够或过多。

（ 4）集料堆每隔必定距离留一缺口。

4. 摊铺、整型

（ 1）采纳人工分幅摊铺，摊铺前对路床中线纵横高程、宽度进行复核丈量，表面洁净，无杂物。

（ 2）按施工设计的段落数目上料，先铺碎石，再铺黏土，最后铺砂。顺序摊铺，创建各工序连续作业条件。

（ 3）垫层按一层摊铺，加乘松铺系数（ 1.3-1.35 ）作为松铺厚度，垫层摊铺厚度为 13cm — 13.5cm 。施工中频频检测虚厚高程及横断

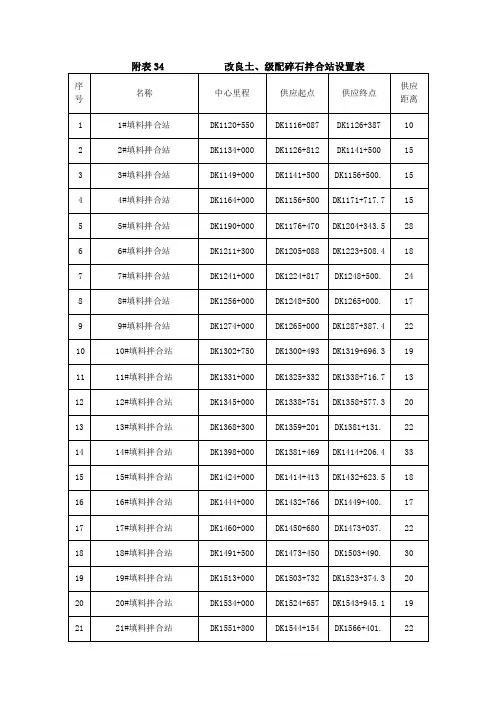

附表34 改良土、级配碎石拌合站设置表

序号 名称 中心里程 供应起点 供应终点 供应

距离

1 1#填料拌合站 DK1120+550 DK1116+087 DK1126+387 10

2 2#填料拌合站 DK1134+000 DK1126+812 DK1141+500 15

3 3#填料拌合站 DK1149+000 DK1141+500 DK1156+500. 15

4 4#填料拌合站 DK1164+000 DK1156+500 DK1171+717.7 15

5 5#填料拌合站 DK1190+000 DK1176+470 DK1204+343.5 28

6 6#填料拌合站 DK1211+300 DK1205+088 DK1223+508.4 18

7 7#填料拌合站 DK1241+000 DK1224+817 DK1248+500. 24

8 8#填料拌合站 DK1256+000 DK1248+500 DK1265+000. 17

9 9#填料拌合站 DK1274+000 DK1265+000 DK1287+387.4 22

10 10#填料拌合站 DK1302+750 DK1300+493 DK1319+696.3 19

11 11#填料拌合站 DK1331+000 DK1325+332 DK1338+716.7 13

12 12#填料拌合站 DK1345+000 DK1338+751 DK1358+577.3 20

13 13#填料拌合站 DK1368+300 DK1359+201 DK1381+131. 22

14 14#填料拌合站 DK1398+000 DK1381+469 DK1414+206.4 33

15 15#填料拌合站 DK1424+000 DK1414+413 DK1432+623.5 18

16 16#填料拌合站 DK1444+000 DK1432+766 DK1449+400. 17

实用文档

文案大全

*客专*段*标路基工程

编号：

路基AB料、级配碎石填筑

作业指导书

单位：

编制：

审核：

批准：

2014年07月31日发布 2014年08月05日实施实用文档

文案大全 路基AB料、级配碎石填筑作业指导书

1.适用范围

本作业指导书适用于*客专*段*段路基基床表层以下路基AB组填料及基床表层级配碎石填筑施工。

2．作业准备

2.1内业技术准备

开工前由总工程师组织技术人员认真学习实施性施工组织设计，审核施工图纸，澄清有关技术问题，熟悉规范和技术标准，制定施工安全、质量、环保、工期等保证措施，编制应急预案。由各对应部门组织对参与施工的作业人员进行技术交底、岗前技术、安全培训，考核合格后持证上岗。

2.2外业技术准备

收集施工中所涉及的各种外部技术数据并整理，修建生活房屋及临时设施，配齐生活、办公设施，满足管理、技术人员生活办公需要。

3．技术要求

（1）AB组填料、级配碎石须在加工场内集中生产或在拌合站内集中拌合。

（2）AB组填料、级配碎石生产所选原材，不得有强风化材料或泥块。

（3）AB组填料、级配碎石粒径、级配须符合规范要求。

（4）AB组填料、级配碎石施工前须进行室内试验确定配合比。

（5）AB组填料、级配碎石大面积施工前须进行现场碾压工艺试验，确定工艺参数，并报监理单位审批。

石灰和土必须过筛。土的粒径不得大于15毫米；灰粒不得大于5毫米。须拌合均匀，并控制最佳含水量作为灰土的含水标准。灰土下入基槽前，应先将基槽底部夯打一遍，然后将拌好的灰土按指定的地点倒入槽内，但不得将灰土顺槽帮流入槽内。用人工夯筑灰土时，第一层铺虚土25厘米，第二层为22厘米，以后各层为21厘米，夯实后均为15厘米。采用蛙式夯实用文档
