70多种常见的电子元器件芯片封装类型大全
芯片的世界封装类型太多了，这里总结了70多种常见的芯片封装。希望能让你对封装有一个大概的了解。
1.BGA(ball grid array)
2.BQFP(quad flat package with bumper)
3.碰焊PGA(butt joint pin grid array)
表面贴装型PGA 的别称(见表面贴装型PGA)。
小引脚中心距QFP。通常指引脚中心距小于0.65mm 的QFP(见QFP)。部分导导体厂家采
用此名称。
19.CPAC(globe top pad array carrier)
美国Motorola 公司对BGA 的别称(见BGA)。
20.CQFP(quad fiat package with guard ring)

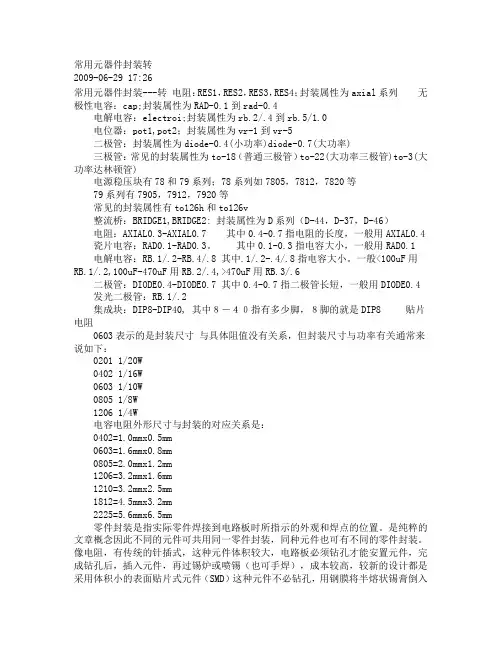

常用元器件封装转
2009-06-29 17:26
常用元器件封装---转 电阻：RES1，RES2，RES3，RES4；封装属性为axial系列 无
极性电容：cap;封装属性为RAD-0.1到rad-0.4
电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0
电位器：pot1,pot2；封装属性为vr-1到vr-5
二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)
三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大
功率达林顿管)
电源稳压块有78和79系列；78系列如7805，7812，7820等
79系列有7905，7912，7920等
常见的封装属性有to126h和to126v
整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）
电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4
瓷片电容：RAD0.1-RAD0.3。 其中0.1-0.3指电容大小，一般用RAD0.1
电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uF用
RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6
二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4
发光二极管：RB.1/.2
集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片
电阻
0603表示的是封装尺寸 与具体阻值没有关系，但封装尺寸与功率有关通常来
说如下：
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
电容电阻外形尺寸与封装的对应关系是：

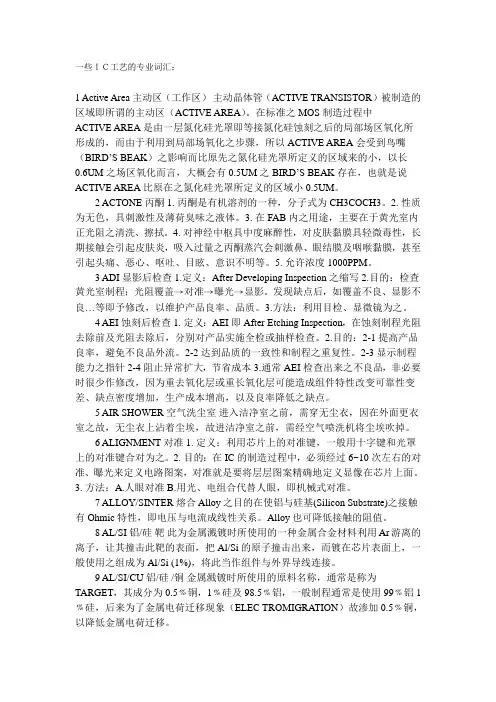

一些ＩＣ工艺的专业词汇：
1 Active Area 主动区（工作区） 主动晶体管（ACTIVE TRANSISTOR）被制造的区域即所谓的主动区（ACTIVE AREA）。在标准之MOS制造过程中ACTIVE AREA是由一层氮化硅光罩即等接氮化硅蚀刻之后的局部场区氧化所形成的，而由于利用到局部场氧化之步骤，所以ACTIVE AREA会受到鸟嘴（BIRD’S BEAK）之影响而比原先之氮化硅光罩所定义的区域来的小，以长0.6UM之场区氧化而言，大概会有0.5UM之BIRD’S BEAK存在，也就是说ACTIVE AREA比原在之氮化硅光罩所定义的区域小0.5UM。
2 ACTONE 丙酮 1. 丙酮是有机溶剂的一种，分子式为CH3COCH3。2. 性质为无色，具刺激性及薄荷臭味之液体。3. 在FAB内之用途，主要在于黄光室内正光阻之清洗、擦拭。4. 对神经中枢具中度麻醉性，对皮肤黏膜具轻微毒性，长期接触会引起皮肤炎，吸入过量之丙酮蒸汽会刺激鼻、眼结膜及咽喉黏膜，甚至引起头痛、恶心、呕吐、目眩、意识不明等。5. 允许浓度1000PPM。
3 ADI 显影后检查 1.定义：After Developing Inspection 之缩写2.目的：检查黄光室制程；光阻覆盖→对准→曝光→显影。发现缺点后，如覆盖不良、显影不良…等即予修改，以维护产品良率、品质。3.方法：利用目检、显微镜为之。
4 AEI 蚀刻后检查 1. 定义：AEI即After Etching Inspection，在蚀刻制程光阻去除前及光阻去除后，分别对产品实施全检或抽样检查。2.目的：2-1提高产品良率，避免不良品外流。2-2达到品质的一致性和制程之重复性。2-3显示制程能力之指针2-4阻止异常扩大，节省成本3.通常AEI检查出来之不良品，非必要时很少作修改，因为重去氧化层或重长氧化层可能造成组件特性改变可靠性变差、缺点密度增加，生产成本增高，以及良率降低之缺点。
封装技术
求助编辑百科名片
集成电路的封装
所谓“封装技术”是一种将集成电路用绝缘的塑料或陶瓷材料打包的技术。以CPU为例，实际看到的体积和外观并不是真正的CPU内核的大小和面貌，而是CPU内核等元件经过封装后的产品。封装技术封装对于芯片来说是必须的，也是至关重要的。因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。另一方面，封装后的芯片也更便于安装和运输。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB（印制电路板）的设计和制造，因此它是至关重要的。
目录
封装技术
封装时主要考虑的因素
CPU主要封装技术
芯片封装技术发展
常见的封装形式
封装的作用
内存的封装技术
内存封装，“品质”外衣
封装技术
封装时主要考虑的因素
CPU主要封装技术
芯片封装技术发展
常见的封装形式
封装的作用
内存的封装技术 内存封装，“品质”外衣
3D封装技术
LED封装技术
半导体封装技术
国内外比较
微电子封装技术
展开
编辑本段封装技术
封装也可以说是指安装半导体集成电路芯片用的外壳，它不仅起着安放、固定、密封、保护芯片和增强导热性能的作用，而且还是沟通芯片内部世界与外部电路的桥梁——芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件建立连接。因此，对于很多集成电路产品而言，封装技术都是非常关键的一环。
封装技术
采用的CPU封装多是用绝缘的塑料或陶瓷材料包装起来，能起着密封和提高芯片电热性能的作用。由于现在处理器芯片的内频越来越高，功能越来越强，引脚数越来越多，封装的外形也不断在改变。
编辑本段封装时主要考虑的因素
1、芯片面积与封装面积之比为提高封装效率，尽量接近1：1
2、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能
3、基于散热的要求，封装越薄越好
