变频器应用技术教案完整版
一、教学内容
本节课选自《电气自动化技术》教材第四章第四节，主题为“变频器应用技术”。主要内容包括变频器的工作原理、类型及选型、基本功能与参数设置、应用案例分析等。
二、教学目标
1. 掌握变频器的工作原理及其在电气自动化系统中的应用。
2. 学会区分不同类型的变频器，并根据实际需求进行选型。
3. 了解变频器的基本功能与参数设置，能进行简单的故障排查。
三、教学难点与重点
1. 教学难点：变频器的选型及参数设置。
2. 教学重点：变频器的工作原理及其在实际应用中的操作。
四、教具与学具准备
1. 教具：PPT课件、实验设备（变频器、电机、控制器等）。
2. 学具：笔记本、教材、实验报告册。
五、教学过程
1. 导入：通过实际案例分析，引入变频器在电气自动化系统中的应用，激发学生兴趣。
2. 理论讲解：
（1）变频器的工作原理；
（2）变频器的类型及选型；
（3）变频器的基本功能与参数设置。
3. 实践操作： （1）演示变频器的操作过程，包括启动、停止、调速等；
（2）分组进行实验，观察并记录变频器运行数据；
4. 例题讲解：结合实际应用，讲解变频器选型及参数设置的步骤和方法。
5. 随堂练习：针对所学内容，设计练习题，巩固知识点。
六、板书设计
1. 变频器工作原理；
2. 变频器类型及选型；
3. 变频器基本功能与参数设置；
4. 实验数据记录与分析。
七、作业设计
1. 作业题目：
（1）简述变频器的工作原理；
（2）举例说明变频器在实际应用中的选型方法；
2. 答案：
（1）见教材第四章第四节；
（2）见教材第四章第四节；
（3）见实验报告册。
八、课后反思及拓展延伸
1. 反思：本节课的教学效果，学生在实践操作中的表现等。
2. 拓展延伸：
（1）了解变频器的最新技术发展趋势；
（2）研究变频器在其他领域的应用，如工业生产、交通等； （3）探索变频器与物联网技术的结合，提高电气自动化系统的智能化水平。
变频器应用技术教学教案
第一章：变频器概述
1.1 教学目标
1.了解变频器的概念、作用和分类
2.掌握变频器的基本构成和原理
3.了解变频器在工业应用中的重要性
1.2 教学内容
1.变频器的概念和作用
2.变频器的分类及特点
3.变频器的基本构成
4.变频器的工作原理
1.3 教学方法
1.采用讲授法讲解变频器的基本概念和原理
2.通过案例分析法让学生了解变频器在实际应用中的重要性
1.4 教学评价
1.考查学生对变频器概念、作用和分类的掌握情况
2.评估学生对变频器基本构成和原理的理解程度
第二章：变频器的工作原理
2.1 教学目标
1.掌握变频器的工作原理
2.了解变频器的主要性能参数
3.熟悉变频器的调速原理 2.2 教学内容
1.变频器的工作原理
2.变频器的主要性能参数
3.变频器的调速原理
2.3 教学方法
1.采用讲授法讲解变频器的工作原理
2.通过实验演示法让学生了解变频器的调速原理
2.4 教学评价
1.考查学生对变频器工作原理的掌握情况
2.评估学生对变频器性能参数和调速原理的理解程度
第三章：变频器的安装与调试
3.1 教学目标
1.熟悉变频器的安装流程
2.掌握变频器的调试方法
3.了解变频器常见故障及处理方法
3.2 教学内容
1.变频器的安装流程
2.变频器的调试方法
3.变频器常见故障及处理方法
3.3 教学方法
1.采用讲授法讲解变频器的安装流程和调试方法
2.通过案例分析法让学生了解变频器常见故障及处理方法 3.4 教学评价
1.考查学生对变频器安装流程的掌握情况
2.评估学生对变频器调试方法和故障处理的了解程度
第四章：变频器在电机控制中的应用
4.1 教学目标
1.了解变频器在电机控制中的作用
2.掌握变频器控制电机启动、停止和调速的方法
3.熟悉变频器与电机的连接方式
4.2 教学内容
1.变频器在电机控制中的作用
2.变频器控制电机启动、停止和调速的方法
变频器技术课程设计
一、课程目标
知识目标：
1. 让学生掌握变频器技术的基本原理，理解变频器在电机控制中的应用和重要性。
2. 使学生了解变频器的电路构成、工作过程及主要参数设置，能结合实际案例分析其功能和应用。
3. 引导学生掌握变频调速的原理，学会进行简单的变频器编程和调试。
技能目标：
1. 培养学生运用变频器技术解决实际问题的能力，能进行简单的系统调试和故障排查。
2. 提高学生的动手操作能力，使其能独立完成变频器的安装、调试和运行。
3. 培养学生团队协作和沟通能力，能在小组项目中共同解决问题。
情感态度价值观目标：
1. 培养学生对变频器技术及相关工程领域的兴趣，激发其学习热情。
2. 引导学生树立安全意识，遵循工程实践中的规范操作，养成良好的工程素养。
3. 培养学生具备节能环保意识，理解变频器技术在实际应用中对节能减排的意义。
分析课程性质、学生特点和教学要求：
本课程为实践性较强的课程，旨在培养学生的动手操作能力和实际问题解决能力。学生处于中等职业学校或技工学校年级，具备一定的电工电子基础知识和技能。教学要求注重理论与实践相结合，以学生为主体，充分调动学生的积极性、主动性和创造性。
二、教学内容
1. 变频器技术基本原理：介绍变频器的工作原理、电路构成，重点讲解变频器的调制方式、逆变器的工作过程。
教材章节：第一章 变频器技术概述
2. 变频器的主要参数设置：学习变频器的各项参数设置，如频率、电压、电流等，以及如何根据实际需求进行参数调整。
教材章节：第二章 变频器参数设置与调整
3. 变频调速原理：讲解变频调速的基本原理，分析调速方法及其优缺点。
教材章节：第三章 变频调速原理
4. 变频器编程与调试：学习变频器的编程方法，掌握基本的调试技巧，了解故障排除方法。
教材章节：第四章 变频器编程与调试
5. 变频器在实际应用案例分析：分析变频器在工业、农业、日常生活等领域的应用案例，了解其节能减排效果。

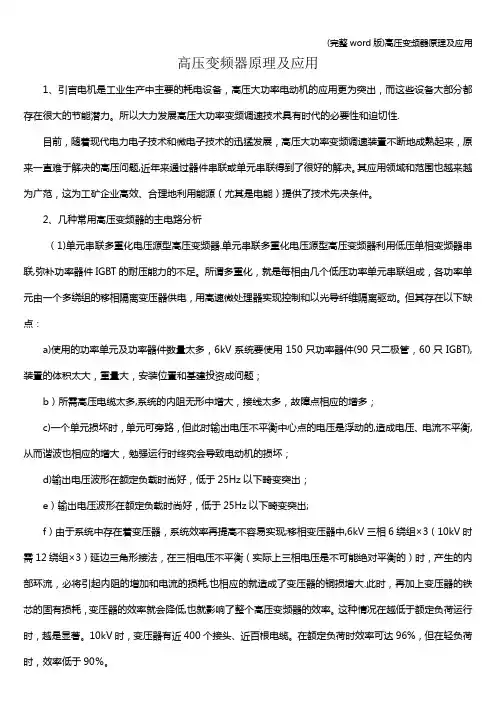

(完整word版)高压变频器原理及应用
高压变频器原理及应用
1、引言电机是工业生产中主要的耗电设备，高压大功率电动机的应用更为突出，而这些设备大部分都存在很大的节能潜力。所以大力发展高压大功率变频调速技术具有时代的必要性和迫切性.
