6弱电工艺标准

一、电气线路敷设

A．一般规定

1．电缆（线）敷设前,做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻不小于5MΩ；当有特殊规定时，应符合其规定。

2．线路按最短途径集中敷设,横平竖直、整齐美观、不宜交叉。

3．线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域；必要时采取相应保护或屏蔽措施.

4。当线路周围温度超过65℃时，采取隔热措施；位处有可能引起火灾的火源场所时,加防火措施。

5．线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。

6．线路与绝热的工艺设备，管道绝热层表面之间的距离应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm。

7．线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留有适当的余度。

8．线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。补偿导线宜采用压接。同轴电缆及高频电缆应采用专用接头。 9．敷设路时,不宜在混凝土土梁、柱上凿安装孔。

10．线路敷设完毕，应进行校线及编号,并按第一条的规定,测量绝缘电阻。

11．测量线路绝缘时,必须将已连接上的设备及元件断开。

B.电缆的敷设

1．敷设电缆时的环境温度不应低于-7℃。

2．敷设电缆时应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦;固定时,松紧应适度。

3．多芯电缆的弯曲半径,不应小于其外径的6倍。

4．信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时,其相互间的距离应符合设计规定。

5．在同一线槽内的不同信号、不同电压等级的电缆，应分类布置;对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。

6．电缆沿支架或在线槽内敷设时应在下列各处固定牢固：

（1）电缆倾斜坡度超过45°或垂直排列时，在每一个支架上。

（2)电缆倾斜坡度不超过45°且水平排列时，在每隔1～2个支架上。 （3)和补偿余度两侧以及保护管两端的第一、第二两个支架上.

弱电管线槽施工标准及要求

公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-弱电管、线、槽施工标准及要求

严格执行施工规范，按施工图，施工手册进行施工。未经总工签名、项目经理同意并向监理公司申报，不得随意改动施工方案。对施工完成部分要做好成品保护。管槽施工必须横平竖直。吊线、格墨、打平水、拉直线（预埋管线除外）。

板槽安装及注意事项

◇ 垂直敷设的线槽必须按底架安装，水平部分用支架固定。固定支点之间的距离要根据线槽具体的负载量在至2米之间。在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于米。线槽固定支点间距离偏差小于50毫米。底板离终点50MM处均应固定。

◇ 不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一

槽内。

◇ 线槽与各种模块底座连接时，底座应压住槽板头。

◇ 线槽螺杆高出螺母的长度少于5毫米。

◇ 线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。

◇ 线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。

◇ 槽板应紧贴建筑墙面，排列整齐。

◇ 导线不得在线槽内进行接头，接线在接线盒内进行。

◇ 穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。 ◇ 管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。

线管的敷设

1． 视不同场合不同用途，选用镀锌管线管作线缆护套，室外裸露及天面部分，均采用自来水管作线管。镀锌管参照如下方法施工。

2． 金属管的加工要求：

金属管应符合设计文件的规定，表面不应有穿孔，裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。

现场加工应符合下列要求：

为了防止在穿电缆时划伤电缆，管口应无刺和锐棱角。

为了减少直理管在沉陷时管口处对电缆的剪切力，金属管口宜做成喇叭形。

弱电验收标准

弱电验收是指在建筑物、工程项目等完成弱电系统安装后，对其进行检测、检验和评定的过程。弱电系统是指除供电系统、照明系统和动力系统之外的其他低电压系统，如通信系统、安防系统、监控系统等。弱电验收标准的制定和执行对于保障工程质量、确保工程安全具有重要意义。下面将介绍一些常见的弱电验收标准内容。

首先，弱电验收标准应包括弱电系统的设计要求和技术规范。这些规定应当符合国家相关标准和规范，保证弱电系统的设计合理、科学，满足工程实际需求。设计要求和技术规范应包括弱电系统的布线、设备选型、接地、防雷、防护等方面的要求，确保弱电系统的可靠性和稳定性。

其次，弱电验收标准还应包括弱电系统的安装要求和工艺标准。安装要求应明确规定弱电设备的安装位置、安装高度、安装方法、连接方式等，确保弱电设备安装符合要求，能够正常运行。工艺标准应包括线缆敷设、接线、绝缘、接地等方面的要求，保证弱电系统的安装质量。

另外，弱电验收标准还应包括弱电系统的调试和检测要求。调试和检测是弱电系统投入使用前必须进行的工作，其目的是验证弱电系统的功能和性能是否符合设计要求。验收标准应明确弱电系统的调试方法、参数设置、功能测试、性能测试等内容，确保弱电系统能够正常工作。

最后，弱电验收标准还应包括弱电系统的验收内容和验收标准。验收内容应包括弱电系统的各项设备、线路、接口等的检查和测试，验收标准应包括各项参数、指标、要求等的评定和判定。验收内容和验收标准的制定应当具有可操作性和可检测性，确保验收结果的客观性和准确性。

总之，弱电验收标准的制定和执行对于工程质量和工程安全具有重要意义。弱电验收标准应包括弱电系统的设计要求和技术规范、安装要求和工艺标准、调试和检测要求、验收内容和验收标准等内容，确保弱电系统能够安全、可靠、稳定地运行。

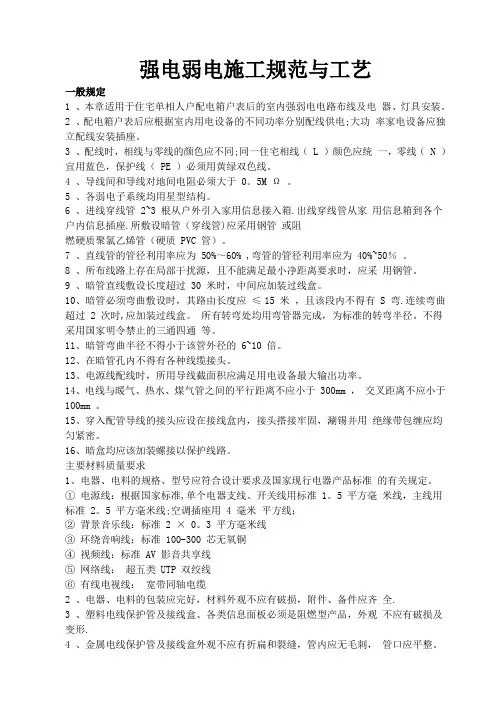

强电弱电施工规范与工艺

一般规定

1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电 器、灯具安装。

2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电;大功 率家电设备应独立配线安装插座。

3 、配线时，相线与零线的颜色应不同;同一住宅相线（ L ）颜色应统 一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。

4 、导线间和导线对地间电阻必须大于 0。5M Ω 。

5 、各弱电子系统均用星型结构。

6 、进线穿线管 2~3 根从户外引入家用信息接入箱.出线穿线管从家 用信息箱到各个户内信息插座.所敷设暗管（穿线管)应采用钢管 或阻

燃硬质聚氯乙烯管（硬质 PVC 管）。

7 、直线管的管径利用率应为 50%～60% ,弯管的管径利用率应为 40%~50％ 。

8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采 用钢管。

9 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。

10、暗管必须弯曲敷设时，其路由长度应 ≤ 15 米 ，且该段内不得有 S 弯.连续弯曲超过 2 次时,应加装过线盒。 所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通 等。

11、暗管弯曲半径不得小于该管外径的 6~10 倍。

12、在暗管孔内不得有各种线缆接头。

13、电源线配线时，所用导线截面积应满足用电设备最大输出功率。

14、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ， 交叉距离不应小于

100mm 。

15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用 绝缘带包缠应均匀紧密。

16、暗盒均应该加装螺接以保护线路。

主要材料质量要求

1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准 的有关规定。

① 电源线：根据国家标准,单个电器支线、开关线用标准 1。5 平方毫 米线，主线用标准 2。5 平方毫米线;空调插座用 4 毫米 平方线；
