当前位置：文档之家 › 常用材料导热系数

常用材料导热系数

  • 格式：docx
  • 大小：20.39 KB
  • 文档页数：7

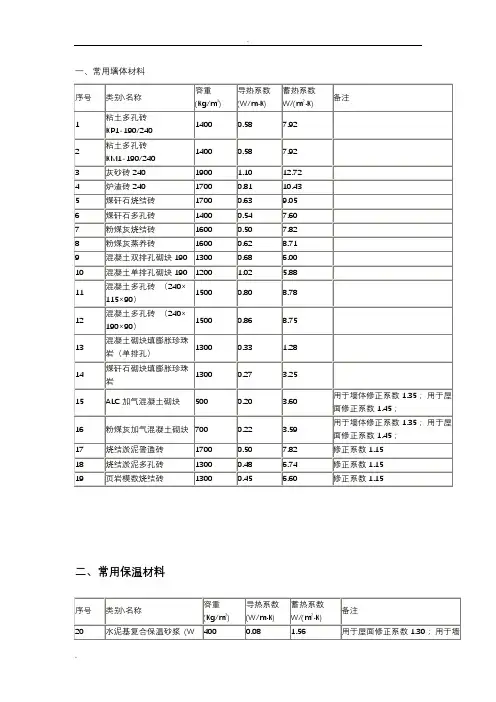

、常用墙体材料 序号 类别名称 容重 3 (Kg/m ) 导热系数 (W/m • K) 蓄热系数 W/(m 2 K) 备注

1 粘土多孔砖 KP1-190/240 1400 0.58 7.92 2 粘土多孔砖 KM1-190/240 1400 0.58 7.92 3 灰砂砖240 1900 1.10 12.72 4 炉渣砖240 1700 0.81 10.43 5 煤矸石烧结砖 1700 0.63 9.05

6 煤矸石多孔砖 1400 0.54 7.60 7 粉煤灰烧结砖 1600 0.50 7.82 粉煤灰蒸养砖 1600 0.62 8.71

9 混凝土双排孔砌块 190 1300 0.68 6.00

10 混凝土单排孔砌块 190 1200 1.02 5.88

11 混凝土多孔砖 (240X115X90 ) 1500 0.80 8.78

12 混凝土多孔砖 (240X190X90 ) 1500 0.86 8.75 13 混凝土砌块内填膨胀珍 珠岩(单排孔) 1300 0.33 1.28 14 煤矸石砌块内填膨胀珍 珠岩 1300 0.27 3.25 15 ALC加气混凝土砌块 500 0.20 3.60 用于墙体修正系数 1.35 ;用于屋 面修正系数1.45 ;

16 粉煤灰加气混凝土砌块 700 0.22 3.59 用于墙体修正系数 1.35 ;用于屋 面修正系数1.45 ; 17 烧结淤泥普通砖 1700 0.50 7.82 修正系数1.15 18 烧结淤泥多孔砖 1300 0.48 6.74 修正系数1.15 19 页岩模数烧结砖 1300 0.45 6.60 修正系数1.15

、常用保温材料 序号 类别名称 容重 3 (Kg/m ) 导热系数 (W/m • K) 蓄热系数 2 W/(m K) 备注 20 水泥基复合保温砂浆 (W 型) 400 0.08 1.56 用于屋面修正系数 1.30 ;用于墙 体修正系数1.25 ;

21 水泥基复合保温砂浆 (L 250 0.06 1.07 用于屋面修正系数 1.35 ;用于墙］ 型) 体修正系数1.25 ;

22 水泥基无机矿物轻集料保 温砂浆 450 0.085 1.80 适用于内保温 23 粉刷石膏保温砂浆 500 0.085 4.00 适用于内保温

24 挤塑聚苯板(XPS) 25 〜35 0.03 0.54 用于屋面修正系数 1.25 ;用于墙 体修正系数1.15 ; 25 模塑聚苯板(EPS) 18 〜22 0.041 0.36 用于墙体修正系数 1.20 ; 26 聚氨酯(外墙外保温) 30 0.024 0.36 用于墙体修正系数 1.20 ; 27 聚氨酯(屋面保温) 35 〜50 0.024 0.54 用于屋面修正系数 1.35 ;

注：保温装饰板根据所选保温材料不同， 选用相应的热工性能参数及修 正系数。

三、混凝土 3.1普通混凝土 序号 类别名称 容重 (Kg/m 3) 导热系数 (W/m • K) 蓄热系数 2 W/(m K) 备注 28 钢筋混凝土 2500 1.74 17.06 修正系数1.00 ; 3.2轻骨料混凝土

序号 类别名称 容重 (Kg/m 3) 导热系数 (W/m • K) 蓄热系数 W/(m 2 K) 备注

29 自然煤矸石、炉渣混凝土 (p =1700) 1700 1 11.39 修正系数1.00 ; 30 自然煤矸石、炉渣混凝土 (p =1500) 1500 0.76 9.33 修正系数1.00 ; 31 自然煤矸石、炉渣混凝土 (p =1300) 1300 0.56 7.46 修正系数1.00 ; 32 粉煤灰陶粒混凝土 (p =1700) 1700 0.95 11.11 修正系数1.00 ; 33 粉煤灰陶粒混凝土 (p =1500) 1500 0.7 8.95 修正系数1.00 ; 34 粉煤灰陶粒混凝土 (p =1300) 1300 0.57 7.52 修正系数1.00 ; 35 粉煤灰陶粒混凝土 (p =1100) 1100 0.44 6.08 修正系数1.00 ; 36 粘土陶粒混凝土 1600 0.84 10.13 修正系数1.00 ; (p =1600) 37 粘土陶粒混凝土 (p =140) 1400 0.7 8.65 修正系数1.00 ；

38 粘土陶粒混凝土 (p =1200) 1200 0.53 6.97 修正系数1.00 ； 39 页岩渣、石灰、水泥混凝 土 1300 0.52 6.94 修正系数1.00 ； 40 页岩陶粒混凝土 (p =1500) 1500 0.77 9.39 修正系数1.00 ； 41 页岩陶粒混凝土 (p =1300) 1300 0.63 7.91 修正系数1.00 ； 42 页岩陶粒混凝土 (p =1100) 1100 0.5 6.48 修正系数1.00 ； 43 火山灰渣、砂、水泥混凝 土 1700 0.57 6.34 修正系数1.00 ； 44 浮石混凝土( p =1500) (水泥焦渣) 1500 0.67 8.76 修正系数1.00 ； 45 浮石混凝土( p =1300) (水泥焦渣) 1300 0.53 7.25 修正系数1.00 ； 46 浮石混凝土( p =1100) (水泥焦渣) 1100 0.42 5.94 修正系数1.00 ； 3.3轻质混凝土 序号 类别名称 容重 (Kg/m 3) 导热系数 (W/m • K) 蓄热系数 2 W/(m K) 备注 47 泡沫混凝土( p =700) 700 0.22 3.59 用于屋面修正系数 1.50 ; 48 一J

泡沫混凝土( p =500) 500 0.19 2.69 用于屋面修正系数 1.50 ;

四、粉刷砂浆 4.1砂浆 序号 类别名称 容重 (Kg/m 3) 导热系数 (W/m • K) 蓄热系数 2 W/(m K) 备注 49 水泥砂浆 1800 0.93 11.31 修正系数1.00 ； 50 混合砂浆 1700 0.87 10.63 修正系数1.00 ； 51 石灰砂浆 1600 0.81 9.95 修正系数1.00 ；

52 石灰石膏砂浆 1500 0.76 9.33 修正系数1.00 ； 五、热绝缘材料 5.1纤维材料 序号 类别名称 容重 3 (Kg/m ) 导热系数 （W/m • K） 蓄热系数 2 W/（m K） 备注

53 矿棉、岩棉、玻璃棉板 p =80以下） 80 0.05 0.60 修正系数1.20 ; 54 矿棉、岩棉、玻璃棉板 （p =80200） 140 0.045 0.75 修正系数1.20 ; 55 矿棉、岩棉、玻璃棉毡 p =70以下） 70 0.05 0.58 修正系数1.20 ; 56 矿棉、岩棉、玻璃棉毡 p =70200） 135 0.045 0.77 修正系数1.20 ; 57 矿棉、岩棉、玻璃棉松 散料（p =70以下） 70 0.05 0.46 修正系数1.20 ; 58 矿棉、岩棉、玻璃棉松 散料（p =70120） 95 0.045 0.51 修正系数1.20 ; 59 麻刀 150 0.07 1.27 修正系数1.20 ;

六、木材、建筑板材 6.1木材 序号 类别名称 容重 (Kg/m 3) 导热系数 蓄热系数 2 W/（m K） 备注 (W/m K)

60 橡木、枫树 （热流方向垂直木纹） 700 0.17 4.66 摘自《民用建筑热工设计规范 GB50176-93》附录四；

61 橡木、枫树 （热流方向顺木纹） 700 0.35 6.69 摘自《民用建筑热工设计规范 GB50176-93》附录四；

62 松、木、云杉 （热流方向垂直木纹） 500 0.14 3.56 摘自《民用建筑热工设计规范 GB50176-93》附录四；

63 松、木、云杉 （热流方向顺木纹） 500 0.29 5.15 摘自《民用建筑热工设计规范 GB50176-93》附录四； 6.2建筑板材

序号 类别名称 容重 3 (Kg/m ) 导热系数 （W/m • K） 蓄热系数 2 W/（m K） 备注

64 胶合板 600 0.17 4.32 摘自《民用建筑热工设计规范 GB50176-93》附录四； 65 软木板（p =300） 300 0.093 1.96 摘自《民用建筑热工设计规范 GB50176-93》附录四； 66 软木板(p =150) 150 0.058 1.09 摘自《民用建筑热工设计规范 GB50176-93》附录四；

67 纤维板(p =1000) 1000 0.34 7.88 摘自《民用建筑热工设计规范 GB50176-93》附录四；

68 纤维板(p =600) 600 0.23 5.02 摘自《民用建筑热工设计规范 GB50176-93》附录四；

69 石棉水泥板 1800 0.52 8.45 摘自《民用建筑热工设计规范 GB50176-93》附录四 ；

70 石棉水泥隔热板 500 0.16 2.47 摘自《民用建筑热工设计规范 GB50176-93》附录四 ；

71 石膏板 1050 0.33 5.14 摘自《民用建筑热工设计规范 GB50176-93》附录四 ；

72 水泥刨花板(p=000) 1000 0.34 7.05 摘自《民用建筑热工设计规范 GB50176-93》附录四 ；

73 水泥刨花板(p =700) 700 0.19 4.41 摘自《民用建筑热工设计规范 GB50176-93》附录四 ；

74 稻草板 300 0.13 2.18 摘自《民用建筑热工设计规范 GB50176-93》附录四 ；

75 木屑板 200 0.065 1.41 摘自《民用建筑热工设计规范 GB50176-93》附录四 ；

七、松散材料 7.1无机材料 序号 类别名称 容重 3 (Kg/m ) 导热系数 (W/m • K) 蓄热系数 2 W/(m K) 备注

76 锅炉渣 1000 0.29 4.41 摘自《民用建筑热工设计规范 GB50176-93》附录四 ；

77 粉煤灰 1000 0.23 3.92 摘自《民用建筑热工设计规范 GB50176-93》附录四 ；

78 高炉炉渣 900 0.26 3.96 摘自《民用建筑热工设计规范 GB50176-93》附录四 ；

79 浮石、凝灰岩 600 0.23 3.04 摘自《民用建筑热工设计规范 GB50176-93》附录四 ；

80 膨胀蛭石(p =00) 300 0.14 1.79 摘自《民用建筑热工设计规范 GB50176-93》附录四 ；

合集下载

常见材料导热系数(史上最全新版)

常见材料导热系数(史上最全新版)

导热率K是材料本身的固有性能参数，用于描述材料的导热能力，又称为热导率，单位为W/mK。

这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。

不同成分的导热率差异较大，导致由不同成分构成的物料的导热率差异较大。

单粒物料的导热性能好于堆积物料。

稳态导热：导入物体的热流量等于导出物体的热流量，物体内部各点温度不随时间而变化的导热过程。

非稳态导热：导入和导出物体的热流量不相等，物体内任意一点的温度和热含量随时间而变化的导热过程，也称为瞬态导热过程。

导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K,°C）,在1秒内，通过1平方M面积传递的热量，用λ表示，单位为瓦/M·度导热系数与材料的组成结构、密度、含水率、温度等因素有关。

非晶体结构、密度较低的材料，导热系数较小。

材料的含水率、温度较低时，导热系数较小。

通常把导热系数较低的材料称为保温材料(我国国家标准规定，凡平均温度不高于350℃时导热系数不大于0.12W/(m·K)的材料称为保温材料），而把导热系数在0.05瓦/M摄氏度以下的材料称为高效保温材料。

导热系数高的物质有优良的导热性能。

在热流密度和厚度相同时，物质高温侧壁面与低温侧壁面间的温度差，随导热系数增大而减小。

锅炉炉管在未结水垢时，由于钢的导热系数高，钢管的内外壁温差不大。

而钢管内壁温度又与管中水温接近，因此，管壁温度（内外壁温度平均值）不会很高。

但当炉管内壁结水垢时，由于水垢的导热系数很小，水垢内外侧温差随水垢厚度增大而迅速增大，从而把管壁金属温度迅速抬高。

当水垢厚度达到相当大（一般为1~3毫M）后，会使炉管管壁温度超过允许值，造成炉管过热损坏。

对锅炉炉墙及管道的保温材料来讲，则要求导热系数越低越好。

一般常把导热系数小于0。

8x10的3次方瓦/（M时·摄氏度）的材料称为保温材料。

例如石棉、珍珠岩等填缝导热材料有:导热硅脂、导热云母片、导热陶瓷片、导热矽胶片、导热双面胶等。

常用材料导热系数

常用材料导热系数

2.47
摘自《民用建筑热工设计规GB50176-93》附录四 ；
71
石膏板
1050
0.33
5.14
摘自《民用建筑热工设计规GB50176-93》附录四 ；
72
水泥刨花板(ρ=1000)
1000
0.34
7.05
摘自《民用建筑热工设计规GB50176-93》附录四 ；
73
水泥刨花板(ρ=700)
700
0.19
页岩渣、石灰、水泥混凝土
1300
0.52
6.94
修正系数1.00；
40
页岩粒混凝土
(ρ=1500)
1500
0.77
9.39
修正系数1.00；
41
页岩粒混凝土
(ρ=1300)
1300
0.63
7.91
修正系数1.00；
42
页岩粒混凝土
(ρ=1100)
1100
0.5
6.48
修正系数1.00；
43
火山灰渣、砂、水泥混凝土
备注
64
胶合板
600
0.17
4.32
摘自《民用建筑热工设计规GB50176-93》附录四；
65
软木板(ρ=300)
300
0.093
1.96
摘自《民用建筑热工设计规GB50176-93》附录四；
66
软木板(ρ=150)
150
0.058
1.09
摘自《民用建筑热工设计规GB50176-93》附录四；
67
纤维板(ρ=1000)
导热系数 (W/m·K)
蓄热系数 W/(m2·K)
备注
76
锅炉渣
金属导热系数与常用材料导热系数表

金属导热系数与常用材料导热系数表

以下是傲川科技热设计实验室提供的热设计常用的金属导热系数与常用材料导热系数：空气导热系数：干空气90°C为0.03126，100°C为0.03207，单位为W/(m.K)金属导热系数表（W/mK)热传导系数的定义为：每单位长度、每K，可以传送多少W的能量，单位为W/mK。

其中“W”指热功率单位，“m”代表长度单位米，而“K”为绝对温度单位。

该数值越大说明导热性能越好。

以下是几种常见金属的热传导系数表：银429铜401金317铝237镍90铁80锡67铅34.8不锈钢：15-18 （不同合金成份不同）高导热物质的导热系数！material conductivity K (W/m.K)diamond 钻石2300silver 银429cooper 铜401gold 金317aluminum 铝237常用材料导热系数PVC0.14~0.15PP0.21~0.26PE0.42有机玻璃0.14~0.20泡沫0.045木材(横) 0.14~0.17(纵) 0.38散珍珠岩0.042~0.08水泥珍珠岩0.07~0.09石棉0.15混凝土 1.2885%MgO0.07玻璃0.52~1.01水垢 1.3~3.1搪瓷0.87~1.16耐火砖 1.06普通砖0.7~0.8亚麻布50 0.09落叶松木0 0.13木屑50 0.05普通松木45 0.08～0.11 海砂20 0.03杨木100 0.1研碎软木20 0.04胶合板0 0.125压缩软木20 0.07纤维素0 0.46聚苯乙烯100 0.08丝20 0.04～0.05硫化橡胶50 0.22～0.29 炉渣50 0.84镍铝锰合金0 32.7硬质胶25 0.18青铜30 32～153白桦木30 0.15殷钢30 11橡木20 0.17康铜30 20.9松0 0.095黄铜20 70～183柏木20 0.1镍铬合金20 12.3～171 普通冕玻璃20 1石棉0 0.16～0.37石英玻璃4 1.46纸12 0.06～0.13燧石玻璃32 0.795皮棉4.1 0.03重燧石玻璃12.5 0.78 矿渣棉0 0.05～0.14精制玻璃12 0.9毡0.04汽油12 0.11蜡0.04士林12 0.184纸板0.14“天然气”油12 0.14皮革0.18～0.19甘油0 0.276冰2.22 煤油100 0.12 新下的雪0.1蓖麻油500 0.18填实了的雪0.21橄榄油0 0.165瓷1.05已烷0 0.152石蜡油0.123二氯乙烷0.147变压器油0.12890%硫酸0.354石油0.14醋酸18石蜡0.12硝基苯0.159柴油机燃油0.12二硫化碳0.144沥青0.699甲醇0.207玄武岩2.177四氯化碳0.106拌石水泥1.5三氯甲烷0.121花岗石2.68～3.35氨气* 0.022丙铜0.177水蒸汽* 0.0235～0.025 苯0.139重水蒸汽* 0.072水0.54空气* 0.024聚苯板0.04木工板0.1-0.2重水0.559硫化氢* 0.013玻璃类型K-w/(m2-k)单层玻璃6.2双层中空玻璃3.11一层中空玻璃2.22~2.08 Lhw-E中空玻璃1.71。

常用材料导热系数

常用材料导热系数

材料的导热率傅力叶方程式：Q=KA△T/d；R=A△T/QQ: 热量，W；K: 导热率，W/mk；A：接触面积；d: 热量传递距离；△T：温度差；R: 热阻值导热率K是材料本身的固有性能参数，用于描述材料的导热能力。

这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。

所以同类材料的导热率都是一样的，并不会因为厚度不一样而变化。

将上面两个公式合并，可以得到 K=d/R。

因为K值是不变的，可以看得出热阻R 值，同材料厚度d是成正比的。

也就说材料越厚，热阻越大。

但如果仔细看一些导热材料的资料，会发现很多导热材料的热阻值R，同厚度d并不是完全成正比关系。

这是因为导热材料大都不是单一成分组成，相应会有非线性变化。

厚度增加，热阻值一定会增大，但不一定是完全成正比的线性关系，可能是更陡的曲线关系。

根据R=A△T/Q这个公式，理论上来讲就能测试并计算出一个材料的热阻值R。

但是这个公式只是一个最基本的理想化的公式，他设定的条件是：接触面是完全光滑和平整的，所有热量全部通过热传导的方式经过材料，并达到另一端。

实际这是不可能的条件。

所以测试并计算出来的热阻值并不完全是材料本身的热阻值，应该是材料本身的热阻值+所谓接触面热阻值。

因为接触面的平整度、光滑或者粗糙、以及安装紧固的压力大小不同，就会产生不同的接触面热阻值，也会得出不同的总热阻值。

所以国际上流行会认可设定一种标准的测试方法和条件，就是在资料上经常会看到的ASTM D5470。

这个测试方法会说明进行热阻测试时候，选用多大的接触面积A，多大的热量值Q，以及施加到接触面的压力数值。

大家都使用同样的方法来测试不同的材料，而得出的结果，才有相比较的意义。

通过测试得出的热阻R值，并不完全是真实的热阻值。

物理科学就是这样，很多参数是无法真正的量化的，只是一个“模糊”的数学概念。

通过这样的“模糊”数据，人们可以将一些数据量化，而用于实际应用。

此处所说的“模糊” 是数学术语，“模糊”表示最为接近真实的近似。
