简易智能心率血压监测仪的设计田尧 化天怡 沈航涛（同济大学浙江学院电子与信息工程系 浙江 嘉兴 314051）摘 要 本文介绍一种智能心率血压监测仪的设计，以Arduino 为核心部件，利用MKB0803心率血压模块检测腕部血压和心率信息，然后将数据发送到Arduino 进行D/A 放大转换及数据处理，当测量结果超出预先设置的心率和血压正常值范围后，控制GSM 短信模块发送告警短信。

该系统稳定便携，测量快速，可供家庭老人使用。

关键词 Arduino ；MKB0803心率血压模块；GSM 模块 中图法分类号 TP23 DOI:10.16707/ki.fjpc.2019.05.024Design of a Simple Intelligent Heart Rate and Blood Pressure MonitorTIAN Yao, HUA Tianyi, SHEN Hangtao(Department of electronics and Information Engineering, Tongji Zhejiang College, Jiaxing, China, 314051)1 引言在第六次全国人口普查报告中，全国60岁及以上人口大约为1.7亿人[1]，而我国老年人更倾向于在家中养老[2]。

光电监测心率方案1. 引言光电监测心率是一种非侵入式的监测心率的方法，通过使用光电传感器来检测心率的变化。

本文将介绍光电监测心率的原理、应用场景、硬件和软件方案，以及相关的优缺点和注意事项。

2. 原理光电监测心率的原理基于反射式光电技术。

通过一个发光二极管（LED）发出红外光或绿色光，血液中的红色血红蛋白能够吸收这些光线，而血液中的脉搏会导致血液的流动和光线的吸收程度发生变化。

光电传感器接收到反射回来的光线，并通过计算光线的变化来获取心率数据。

3. 应用场景光电监测心率方案广泛应用于健康监测设备和运动追踪设备中。

以下是一些常见的应用场景：•智能手环和智能手表：通过佩戴在手腕上的设备，可以实时监测用户的心率，并提供健康报告和提醒功能。

•运动耳机：通过在耳机上集成光电传感器，可以在运动过程中监测用户的心率，为用户提供运动数据和健身建议。

•医疗设备：光电监测心率方案也可以应用于一些医疗设备中，用于监测和记录患者的心率变化。

4. 硬件方案4.1 发光二极管（LED）选择合适的发光二极管是设计光电监测心率方案的重要一环。

常见的有红外光LED和绿色光LED两种选择。

红外光LED对肤色的影响较小，适用于长时间佩戴，但对环境光的影响较大。

绿色光LED的环境光干扰较小，但对皮肤过敏较敏感的人可能产生不适。

4.2 光电传感器光电传感器用于接收反射回来的光线，并将其转换为电信号。

常见的光电传感器有光电二极管（Photodiode）和光电三极管（Phototransistor）。

光电二极管具有较高的灵敏度和响应速度，适用于高精度的心率监测。

光电三极管灵敏度较低，但成本更低。

4.3 信号处理器信号处理器主要用于对光电传感器的信号进行滤波、放大等处理，以提取出准确的心率数据。

常见的信号处理器包括专用的心率处理芯片和通用的微控制器（MCU）。

4.4 供电和通信模块光电监测心率方案通常需要电池供电，并通过蓝牙、无线电频率等模块与手机或其他设备进行通信。

使用Python实现的智能健康监测系统设计随着人们生活水平的提高，健康意识也越来越强。

为了更好地监测个人健康状况，许多人开始关注智能健康监测系统。

本文将介绍如何使用Python编程语言来设计一个智能健康监测系统，帮助用户实时监测自己的健康状况。

1. 系统概述智能健康监测系统是一种基于传感器技术和数据分析算法的系统，可以实时监测用户的生理参数，并根据监测结果提供相应的健康建议。

通过这种系统，用户可以及时了解自己的健康状况，预防疾病的发生。

2. 系统组成智能健康监测系统主要由传感器模块、数据采集模块、数据处理模块和用户界面模块组成。

传感器模块：用于采集用户的生理参数，如心率、血压、体温等。

数据采集模块：负责接收传感器模块采集到的数据，并将数据传输给数据处理模块。

数据处理模块：对采集到的数据进行处理和分析，生成相应的健康报告。

用户界面模块：向用户展示健康报告，并提供健康建议。

3. Python在智能健康监测系统中的应用Python作为一种简单易学、功能强大的编程语言，在智能健康监测系统中有着广泛的应用。

下面将介绍Python在各个模块中的具体应用。

3.1 传感器模块在传感器模块中，我们可以使用Python编程语言来控制各种传感器设备，实现数据的采集和传输。

例如，可以使用Python库中的serial库来与串口传感器进行通信，或者使用GPIO库来控制树莓派上连接的传感器设备。

示例代码star：编程语言：pythonimport serialser = serial.Serial('/dev/ttyUSB0', 9600) # 打开串口data = ser.readline() # 读取串口数据示例代码end3.2 数据处理模块在数据处理模块中，我们可以使用Python进行数据处理和分析。

Python拥有丰富的数据处理库，如NumPy、Pandas和SciPy等，可以帮助我们对采集到的数据进行统计分析、可视化等操作。

第18期2023年9月无线互联科技Wireless Internet TechnologyNo.18September,2023基金项目:2023年度河北省体育科技研究项目;项目名称:基于云计算的国民体质监测系统的研究;项目编号:2023QT15㊂项目名称:新业态背景下我省电竞产业发展对策研究;项目编号:2023CY13㊂2019年张家口市科技局科研项目;项目名称:基于大数据的智能交通控制系统;项目编号:1911002B ㊂作者简介:杨凯(1987 ),男,湖北黄冈人,助教,硕士;研究方向:电子信息㊂∗通信作者:吉高卿(1987 ),男,河北张家口人,讲师,硕士;研究方向:大数据㊂基于STM32的人体体质监测系统设计与实现杨㊀凯1,王润修2,倪笑宇2,吉高卿2∗(1.江西财经职业学院,江西九江332000;2.河北建筑工程学院,河北张家口075000)摘要:由于人们生活节奏的加快和生活压力的增大,人体体质健康越来越受到重视㊂为了使人们更为直观地关注自身的体质健康,文章设计了一款基于STM32单片机的人体体质监测系统㊂系统以STM32单片机作为主控制模块,通过血氧传感器模块㊁脉搏心率测量模块㊁体温测量模块,分别对心率㊁血氧㊁体温等人体体质参数进行监测,并通过蓝牙模块实现无线传输功能,将测量的数据传送到手机上㊂利用该系统,用户既可以在液晶显示屏上查看体质数据,也可以在手机App 上了解到自身的体质参数㊂经实验测试,该系统运行平稳㊁工作正常,符合设计要求㊂关键词:人体体质;STM32;传感模块;血氧中图分类号:TP31㊀㊀文献标志码:A 0㊀引言㊀㊀目前,我国经济快速发展,但人口老龄化问题化日趋严重[1]㊂在我国人民生活水平不断提升的同时,生活压力也变得越来越大,由于错误的饮食习惯和较少的运动,导致人们的健康问题与日俱增[2]㊂在现实生活中,还存在医疗资源匮乏㊁少部分人支付不起昂贵的医疗费用㊁就医不及时等一系列问题[3]㊂人体体质监测是医疗健康领域的一个新兴研究方向,随着社会对健康生活的重视和人民对疾病预防意识的提高,越来越多的人开始关注自身的体质与潜在健康风险,以上因素推动了体质监测技术的快速发展[4]㊂人体体质监测系统可以实现关键生理参数的实时采集与数据分析,对个体体质特征及疾病发病风险进行评估,能够有效帮助人们做到早发现㊁早预防㊁早治疗[5]㊂1㊀系统硬件设计㊀㊀本文设计的人体体质监测系统硬件组成,如图1所示㊂系统主要由主控制器㊁温度采集模块㊁心率与血氧采集模块㊁显示模块㊁蓝牙模块等构成,不仅可以实现对体温㊁心率㊁血氧等数据的实时监测,还可以将数据通过蓝牙模块发送到手机等设备㊂本文设计的人体体质监测系统中,主控制器的作用是对系统各个组成模块进行总体控制;温度采集模块的作用是利用温度传感器,对人体体温等数据进行采集;心率和血氧采集模块的作用是利用相关传感器,对人体心率和血氧等体质数据进行采集;蓝牙模块的作用是利用蓝牙芯片,对已经获得的人体体质数据进行发送,使用户在手机端也可以查看自身的体质数据㊂图1㊀系统硬件构成1.1㊀主控制器模块㊀㊀系统采用STM32F103c8t6作为主控制器,它是ST 公司STM32系列32位ARM Cortex -M3内核微控制器的一款产品,属于STM32主流系列入门级产品,芯片采用高性能的ARM 内核,内置丰富的外设和接口,拥有软硬件资源丰富的生态系统[6]㊂该芯片内置了64KB 闪存㊁20KB SRAM 以及多个通信接口,如USART㊁SPI㊁I2C 和CAN 等,还有丰富的外围设备,如ADC /DAC㊁定时器和PWM 等㊂此外,它还支持多种电源模式,包括低功耗㊁停机㊁待机和休眠等,适用于多种应用领域,如工业控制㊁汽车电子㊁家电控制等[7]㊂1.2㊀温度采集模块㊀㊀系统选用DS18B20作为温度传感器,DS18B20数字温度传感器由Dallas半导体公司(现Maxim Integrated)开发制造[8]㊂芯片采用单总线接口,通信方式简单,连接方便,只需要一条数据线即可与微控制器连接实现温度数据的读取㊂DS18B20具有以下特点:(1)测量结果精度较高㊂DS18B20提供的温度测量范围是-10~85ħ精度为ʃ0.5ħ㊂这使得它非常适合需要准确温度测量的应用㊂(2)芯片采用单线连接㊂DS18B20传感器使用单一的数据线进行通信,这使得它在布线和连接方面非常方便,只需使用一个引脚就可以进行数据传输和供电㊂(3)芯片的功耗较低㊂DS18B20在进行温度测量和通信时消耗的功率非常低,这使得它非常适合用于低功耗和电池供电的应用场景㊂(4)芯片采用多种封装形式㊂DS18B20传感器提供了不同的封装选项,包括TO-92㊁TO-220㊁SOT-223等,以适应不同的应用需求㊂1.3㊀心率与血氧采集模块㊀㊀心率与血氧数据的采集模块采用的是MAX30102芯片㊂该芯片是Maxim Integrated公司推出的一款可穿戴生物传感器㊂它是一种集成了红外(IR)和可见光(Visible Light)LED发光器㊁光电传感器和数字信号处理电路的高度集成脉搏氧合仪和心率监测模块㊂芯片利用反射式光谱测量技术,通过测量光线在皮肤上的反射率和吸收率,来获取血氧饱和度(SpO2)和心率等人体体质数据㊂该芯片的主要特点和功能:(1)芯片采用双波长测量㊂MAX30102集成了红外(IR)和可见光(Visible Light)LED发光器,可同时进行双波长的光谱测量㊂这使得它能够有效地消除来自皮肤颜色和环境光的影响,确保血氧饱和度和心率测量的准确度㊂(2)芯片具有灵敏的光电传感器㊂MAX30102内置高灵敏度的光电传感器,能够检测微弱的光信号,并将其转换为电信号进行处理㊂(3)芯片具有灵活的数据接口㊂MAX30102通过I2C(Inter-Integrated Circuit)总线接口与主控制器进行通信㊂它提供了多个配置寄存器,可以调整采样速率㊁工作模式㊁阈值设置等参数,以满足不同应用的需求㊂(4)洗牌具有低功耗模式㊂AX30102支持多个低功耗模式,可以在不同的功耗和性能需求之间进行权衡,以延长电池寿命㊂1.4㊀显示模块㊀㊀本文的显示模块采用的是LCD1602芯片㊂LCD1602是一种基于液晶技术的字符显示模块,性能稳定,使用方便,价格低廉㊂它由两行,每行16个字符的显示区域组成,每个字符由5ˑ8点阵组成㊂LCD1602具有广泛的应用领域,包括电子设备㊁嵌入式系统㊁工业控制以及教育实验等㊂通过与控制器的连接,可以向LCD1602发送指令和数据,以控制显示内容㊁位置和外观等㊂用户可以在LCD1602上显示自定义的文本㊁数字㊁符号和图形,以满足各种应用的需求㊂1.5㊀蓝牙模块㊀㊀本文通过JDY-30蓝牙模块与手机软件连接,可以将测量得到的数据发送到手机上,人们通过手机便可以清楚地观察到自身体质数据㊂JDY-30是一种基于SPP(串口蓝牙传输协议)蓝牙模块,是一种小型且易于使用的无线通信模块,常用于与蓝牙设备进行串口通信㊂JDY-30模块配置方式简便,用户可以通过发送AT指令来配置模块的参数,如蓝牙名称㊁波特率等;JDY-30模块可工作在主从模式或仅从模式㊂主从模式可实现双向数据传输,而仅从模式只能接收数据㊂另外,JDY-30模块采用低功耗设计,适合于对电源功耗有要求的场景,带有蓝牙连接状态的指示灯,可以方便地了解蓝牙连接状态㊂STM32主控模块与手机端App之间采用JDY-30蓝牙模块进行通信㊂该模块体积小巧㊁使用灵活,用户可根据需要设置波特率,通信距离可达10m㊂该蓝牙芯片非常适合在人体体质监测系统中使用㊂2　系统软件设计㊀㊀本系统的程序设计以模块化为设计原则,将每个模块封装为函数,每个模块完成特定的功能㊂使用模块化开发,可以将代码耦合度降低,模块化的意义在于最大化的设计重用,以最少的模块㊁零部件,更快速地满足更多的个性化需求,提高系统程序的可维护性和可测试性㊂此外,如果需要对程序进行升级优化及功能扩展,可在不影响程序原有功能的情况下,加入相应模块的代码即可实现,提高开发效率和降低开发成本㊂本系统中,程序设计模块包括以下几种:脉搏波传感模块㊁蓝牙通信模块㊁LCD屏幕显示模块㊁存储模块㊁时钟及辅助模块等㊂系统主程序可以控制单片机系统按预定的操作方式运行㊂它是单片机系统程序的框架㊂系统上电后,需对系统进行初始化㊂初始化程序主要完成对单片机内专用寄存器㊁定时器工作方式及各端口的工作状态的设定㊂在系统初始化之后,进行按键扫描㊁液晶显示等工作㊂系统主流程,如图2所示㊂图2㊀系统主流程3　测试及结论㊀㊀在完成系统的硬件设计和软件设计后,可进行人体体质监测系统的工作性能测试㊂当系统接通电源后,系统便开始正常工作㊂在监测人体体质时,系统不仅可以通过LED显示屏显示被监测人的体质信息,还可以将数据通过蓝牙发送到手机端㊂LCD显示屏上显示的信息包括:当前测得的心率(HR)㊁血氧(SpO2)㊁体温(HeartRate)㊂经测试,本文所设计系统㊀㊀可以稳定㊁正常的工作㊂参考文献[1]张金榜,吴荣春,何骞,等.可穿戴的生理监测系统设计[J].微型机与应用,2013(20):29-31. [2]管培培,丁宁炜,汤强,等.三维加速度counts估算不同步速能量消耗应用初探[J].山东体育科技,2018 (1):72-75.[3]叶宏,彦秉军,高晓飞,等.单片机温度自动控制系统[J].黑龙江电子技术,2017(3):25-28. [4]刘会忠,程煜.Flash存储管理在嵌入式系统中的实现[J].计算机工程,2010(8):88-90.[5]李冰冰,俞帅东,杨象校,等.基于可穿戴的运动强度监测系统[J].计算机系统应用,2015(5):32-39.[6]龙晓庆,陈忠平.基于51单片机的小型分配性冷库温控系统[J].中国科技信息,2019(8):89-92. [7]钱钧,惠王伟,高莹,等.RC滤波电路实验设计与研究[J].大学物理实验,2017(5):116-119.[8]仝兆景,时俊岭,李月,等.基于无线通讯技术脉搏检测仪的设计与实现[J].计算机测量与控制,2017 (1):13-16.(编辑㊀姚㊀鑫)Design and implementation of a human physical fitness monitoring system based on STM32Yang Kai1Wang Runxiu2Ni Xiaoyu2Ji Gaoqing2∗1.Jiangxi Vocational College of Finance and Economics Jiujiang332000 China2.Hebei University of Architecture Zhangjiakou075000 ChinaAbstract Due to the acceleration of people s pace of life and the increase in life pressure the physical health of the human body is increasingly valued.In order to make people pay more intuitive attention to their physical health the article designs a human physique monitoring system based on the STM32microcontroller.The system uses the STM32 microcontroller as the main control module and monitors human physical parameters such as heart rate blood oxygen and body temperature through the blood oxygen sensor module pulse heart rate measurement module and body temperature measurement module.The wireless transmission function is achieved through the Bluetooth module and the measured data is transmitted to the mobile phone.With this system users can view their physical fitness data on the LCD screen and also learn about their physical fitness parameters on the mobile App.After experimental testing the system runs smoothly and operates normally meeting the design requirements.Key words human constitution STM32 sensing module blood oxygen。

基于单片机的心率检测系统设计基于单片机的心率监测系统设计摘要随着社会的发展，心率监测系统已经得到广泛的应用，但医学心率监测系统还存在着单一地点、实时性不精确等缺点。

本设计就是为了克服传统心率监测系统的局限性，突出价格低廉、使用简单方便、维护成本低的特点。

所设计心率监测系统采用光学感应原理做成的传感器，把心率信号转换为可测量的电信号模拟量。

在CPU的选型上，使用价格低、功能强大的AT89S52单片机。

利用中断和定时器功能，能够精确的计算出心率。

在做出硬件和完整的软件算法后，进行了多次测试，测试结果表明，本设计能够达到预期的效果。

关键词：心率监测系统；AT89S52单片机；光电传感器Design of the heart-rate monitoring system based on singlechip microcomputerAbstractWith the development of society, The heart-rate monitoring system has been widely used, but the heart-rate monitoring system has a single location, real-time imprecise and other shortcomings. To overcome these limitations of conventional heart-rate monitoring system, highlight the characteristics of inexpensive, easy to use, low maintenance costs, this heart-rate monitoring system made use of an optical sensor, the heart-rate signal was directly converted into the analog electrical signals. Using interrupt and timer functions, this heart-rate was calculated accurately. After making a complete hardware and software algorithms, several tests were achieved. The test results show this design could obtain the desired effect.Keywords：Heart-rate monitoring system; AT89S52; photoelectric sensor目录摘要 (I)Abstract........................................................................................................................ I I 第1章概述 .. (1)1.1 选题的背景和意义 (1)1.2 心率监测系统的设计设想 (1)1.3 心率监测系统方案的选择 (2)第2章心率监测系统系统结构 (4)2.1 光电心率监测系统的结构 (4)2.2 工作原理 (5)2.3 光电心率监测系统的优点 (5)2.4 光电心率监测系统的适用范围 (6)第3章硬件系统 (7)3.1 控制器 (7)3.1.1 AT89S52 简介 (7)3.1.2 AT89S52 的结构 (7)3.2 信号采集 (9)3.2.1光电传感器的原理 (9)3.2.2光电传感器的结构 (9)3.2.3信号采集电路 (9)3.3 信号放大 (10)3.4 波形整形电路 (13)3.5 单片机处理电路 (14)3.6 显示电路 (14)3.6.1 1602字符型LCD简介 (15)3.6.2 1602LCD的指令说明及时序 (15)3.6.3 1602LCD的RAM地址映射及标准字库表 (16)3.6.4电源模块电路原理图 (16)第4章软件系统 (17)4.1 主程序流程： (17)4.2 中断程序流程 (18)4.3 显示程序流程： (18)4.4 软件说明 (19)第5章抗干扰及使用方法 (20)5.1 抗干扰措施 (20)5.1.1环境光对心率传感器测量的影响 (20)5.1.2电磁干扰对心率传感器的影响 (20)5.2 使用方法 (20)第6章系统检验 (21)6.1 系统检验 (21)6.2 误差分析 (22)第7章总结与展望 (23)参考文献 (24)附录A (25)附录B (26)附录C (27)附录D (28)致谢 (33)第1章概述1.1 选题的背景和意义心血管疾病是当今发达国家死亡率占第一位的致命疾病，在我国同样是致死率最高的疾病，世界卫生组织已将心脑血管疾病列为2l世纪危害人类生命和健康的头等疾病[1]。

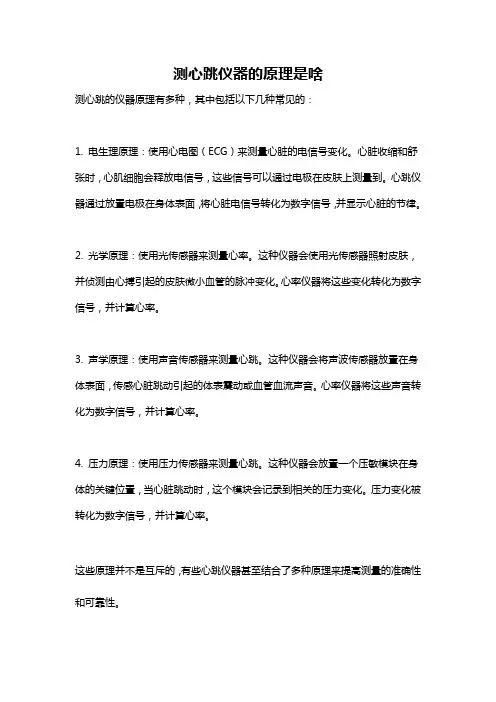

测心跳仪器的原理是啥
测心跳的仪器原理有多种，其中包括以下几种常见的：
1. 电生理原理：使用心电图（ECG）来测量心脏的电信号变化。

心脏收缩和舒张时，心肌细胞会释放电信号，这些信号可以通过电极在皮肤上测量到。

心跳仪器通过放置电极在身体表面，将心脏电信号转化为数字信号，并显示心脏的节律。

2. 光学原理：使用光传感器来测量心率。

这种仪器会使用光传感器照射皮肤，并侦测由心搏引起的皮肤微小血管的脉冲变化。

心率仪器将这些变化转化为数字信号，并计算心率。

3. 声学原理：使用声音传感器来测量心跳。

这种仪器会将声波传感器放置在身体表面，传感心脏跳动引起的体表震动或血管血流声音。

心率仪器将这些声音转化为数字信号，并计算心率。

4. 压力原理：使用压力传感器来测量心跳。

这种仪器会放置一个压敏模块在身体的关键位置，当心脏跳动时，这个模块会记录到相关的压力变化。

压力变化被转化为数字信号，并计算心率。

这些原理并不是互斥的，有些心跳仪器甚至结合了多种原理来提高测量的准确性和可靠性。

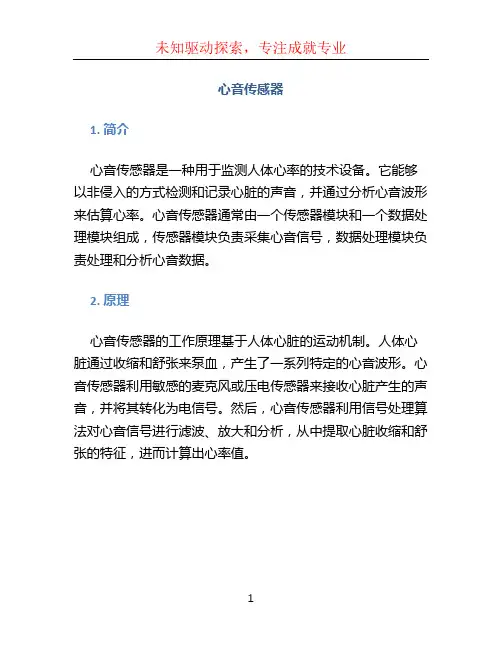

心音传感器1. 简介心音传感器是一种用于监测人体心率的技术设备。

它能够以非侵入的方式检测和记录心脏的声音，并通过分析心音波形来估算心率。

心音传感器通常由一个传感器模块和一个数据处理模块组成，传感器模块负责采集心音信号，数据处理模块负责处理和分析心音数据。

2. 原理心音传感器的工作原理基于人体心脏的运动机制。

人体心脏通过收缩和舒张来泵血，产生了一系列特定的心音波形。

心音传感器利用敏感的麦克风或压电传感器来接收心脏产生的声音，并将其转化为电信号。

然后，心音传感器利用信号处理算法对心音信号进行滤波、放大和分析，从中提取心脏收缩和舒张的特征，进而计算出心率值。

3. 设计与实现3.1 传感器模块传感器模块是心音传感器的核心部分，主要用于接收和转换心音信号。

常用的传感器类型包括麦克风和压电传感器。

麦克风接收到心音信号后，将其转化为模拟电信号；而压电传感器则利用压电效应将心音信号直接转化为电信号。

传感器模块还需要具备一定的阻尼和滤波措施，以提高信号的质量和准确度。

3.2 数据处理模块数据处理模块负责对心音信号进行处理和分析。

首先，心音信号经过放大和滤波，以增强信号的强度并去除噪声。

然后，通过特征提取算法，数据处理模块能够从心音波形中提取出心脏收缩和舒张的特征。

最后，通过计算收缩和舒张特征之间的时间间隔，可以得出心率值。

3.3 系统集成传感器模块和数据处理模块通过硬件和软件的集成相互配合，构成完整的心音传感器系统。

传感器模块的输出接口通过模数转换器连接到数据处理模块，将模拟信号转换为数字信号。

数据处理模块可以使用嵌入式处理器或微控制器来实现心音信号的采集、处理和分析。

4. 应用领域心音传感器在医疗和健康领域有着广泛的应用。

以下是几个常见的应用场景：4.1 医学诊断心音传感器可以用于医学诊断，通过监测心率和心音波形，医生可以判断患者的心脏状况，识别心脏疾病和心律不齐等问题，为疾病的早期诊断和治疗提供帮助。

4.2 健身监测心音传感器可以用于健身监测，通过实时监测心率和心音波形，用户可以了解自己的运动强度和心肺功能状态，从而调整运动计划和训练强度，提高训练效果。

毕业设计（论文）题目：基于matlab的心率检测系统学院：信息工程学院专业名称：电子信息工程班级学号：学生姓名：指导教师：二O16 年06 月基于matlab的心率检测摘要：1984年，美国MathWorks公司正式推出了商业数学软件matlab。

这是一款用于算法的研发、数据的可视化、数据分析以及数值计算的高级技术计算语言和交互式环境。

在国际学术中，matlab已经公认为方便、准确、可靠的科学计算标准软件。

在研发部门，matlab更被认作高效研究、开发的首要软件。

如今，matlab更是已经渗透到我们生活的各行各业。

这次对心率的检测也用到了强大的matlab。

由于matlab包含了众多的函数，我们可以利用这些函数来处理心电信号的显示、滤波及RQS波的检测等。

本次设计中运用到了GUI，这样可以很方便直观的显示我们需要的波形及更快捷的对波形进行一系列的操作。

对心电数据的显示可以用matlab中的textread函数。

在滤波中更是可以用到众多的滤波函数如buttord函数、butter函数及blackman函数等。

在这次毕设中，对心电信号的滤波采用的是带通滤波器加上hamming窗滤波器，这样可以有效的减少噪声的干扰。

对RQS波的检测采用的是动态阈值法。

这种方法在实际运用中成功率很高，并且算法思路清晰简明。

对于心率的检测，在用动态阈值法找到R波后，就可以同过编程来计算心率。

关键词：matlab、心率检测、RQS波检测、滤波指导老师签名：Heart rate detection based on matlabStudent name : Zhong Wei Qiao Class: 12041440Supervisor: Yang Su HuaAbstract: In 1984, the United States MathWorks company officially launched the commercial mathematical software is a high technology computing language and interactive environment for the development of algorithms,data visualization, data analysis and numerical the international has been recognized as a convenient, accurate and reliable scientific computing standard R & D is recognized as an effective research and development of the first ,matlab is already penetrated into all walks of life in our lives.The detection of heart rate also used a powerful matlab in this matlab contains a large number of functions,we can use these functions to deal with the ECG signal display, filter and RQS wave design is applied to the GUI,this can be very convenient and intuitive display we need the waveform and more efficient to carry out a series of operation of the display of ECG data can be used in textread matlab the filter is to use a large number of filter functions such as buttord function, Blackman function and butter function and so this complete set, the ECG signal filtering using a band-pass filter and Hamming window filter, which can effectively reduce the noise dynamic threshold method is used to detect the RQS method in practical application success rate is very high, and the algorithm is clear and heart rate detection, after using the dynamic threshold method to find the R wave, you can use the program to calculate the heart rate.Keyword：matlab,heart rate detection ,RQS wave detection ,filterSignature of Supervisor:目录1 前言课题的背景及意义 (3)国内外研究概况及发展趋势 (3)研究的内容及实验方案 (4)2 心电信号及其特征心电信号的产生 (8)心电信号的特点 (9)心电信号频域特点 (9)心电信号时域特点 (10)3 心电信号的预处理心电信号预处理的意义 (11)滤波方案的设计与分析 (13)低通配合窗函数滤波 (14)带通配合窗函数滤波 (14)最终方案的选择 (16)4 心电信号RQS波的复检RQS波的检测方案与分析 (19)方案选择与处理 (21)5 心电信号的心率检测心率计算 (23)6 系统软件设计GUI结构设计 (24)模块实现 (26)7总结 (27)参考文献 (28)致谢 (29)附录 (30)第一章前言当前，我国的心脑血管疾病仍呈逐年上升趋势。

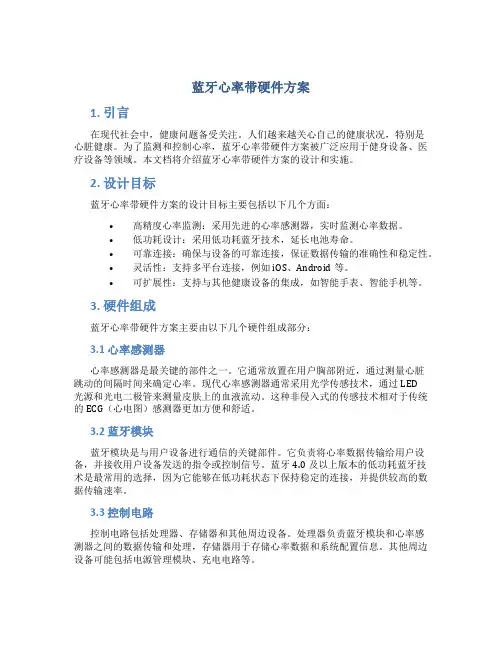

蓝牙心率带硬件方案1. 引言在现代社会中，健康问题备受关注。

人们越来越关心自己的健康状况，特别是心脏健康。

为了监测和控制心率，蓝牙心率带硬件方案被广泛应用于健身设备、医疗设备等领域。

本文档将介绍蓝牙心率带硬件方案的设计和实施。

2. 设计目标蓝牙心率带硬件方案的设计目标主要包括以下几个方面：•高精度心率监测：采用先进的心率感测器，实时监测心率数据。

•低功耗设计：采用低功耗蓝牙技术，延长电池寿命。

•可靠连接：确保与设备的可靠连接，保证数据传输的准确性和稳定性。

•灵活性：支持多平台连接，例如iOS、Android等。

•可扩展性：支持与其他健康设备的集成，如智能手表、智能手机等。

3. 硬件组成蓝牙心率带硬件方案主要由以下几个硬件组成部分：3.1 心率感测器心率感测器是最关键的部件之一。

它通常放置在用户胸部附近，通过测量心脏跳动的间隔时间来确定心率。

现代心率感测器通常采用光学传感技术，通过LED光源和光电二极管来测量皮肤上的血液流动。

这种非侵入式的传感技术相对于传统的ECG（心电图）感测器更加方便和舒适。

3.2 蓝牙模块蓝牙模块是与用户设备进行通信的关键部件。

它负责将心率数据传输给用户设备，并接收用户设备发送的指令或控制信号。

蓝牙4.0及以上版本的低功耗蓝牙技术是最常用的选择，因为它能够在低功耗状态下保持稳定的连接，并提供较高的数据传输速率。

3.3 控制电路控制电路包括处理器、存储器和其他周边设备。

处理器负责蓝牙模块和心率感测器之间的数据传输和处理，存储器用于存储心率数据和系统配置信息。

其他周边设备可能包括电源管理模块、充电电路等。

3.4 电池电池是蓝牙心率带硬件方案的能量供应源，通常采用可充电锂电池。

为了延长电池寿命，需要采取一些低功耗设计措施，如采用休眠模式、适当降低传输频率等。

4. 硬件设计考虑因素在设计蓝牙心率带硬件方案时，需要考虑以下因素：•尺寸和重量：硬件的设计尺寸和重量应该足够小和轻便，以便用户舒适使用。
