空调百叶施工方案

技术交底记录编号

工程名称 宁河产业园区还迁房项目 分项工程名称 门窗工程

施工单位 南通二建集团有限公司 交底日期 2015-12-20

交底提要 百叶窗，空调格栅安装质量、安全技术交底

交底内容:

一、施工准备

1、材料准备：

1.1、根据合同及甲方要求，提前做好材料的准备工作，保证型材、钢衬质量符合规范要求。

1.2、百叶窗的规格、型号、尺寸均应符合设计要求，并与所审定样板相符。

1.3、百叶窗安装采用膨胀螺栓与墙体固定。

1.4、百叶窗五金配件配套齐全，具有产品出厂合格证。

2、机具准备：线坠、水平管、托线板、钢卷尺、螺丝刀、冲击电钻等。

3、作业条件：

3.1、外檐真石漆施工已完成，首层未完成部位应待真石漆施工完成后再安装，防止交叉污染。

3.2、安装前核对留置的门窗洞口尺寸及标高是否符合设计要求，百叶窗加工应根据现场洞口尺寸进行适当调证。洞口尺寸及标高有问题的应及时反应给项目栋号长处理。

3.3、检查百叶窗表面色泽是否均匀。是否无裂纹、麻点和明显擦伤。

3.4、准备好安装时的吊篮及做好安全防护措施。

二、操作工艺

1、工艺流程：

标高定位→洞口处理→检查百叶窗情况→安装固定百叶窗→自检清理→验收。

2、检查窗洞口尺寸是否符合图纸设计，按图纸尺寸标好百叶窗安装位置线及标高控制线，洞口高度、宽度必须满足图纸设计要求。

3、按放线就位找好垂直度及标高，临时固定，检查正侧面垂直及对角线，合格后，用膨胀螺栓与结构固定好。

4、膨胀螺栓固定间距不得大于1m，注：通长百叶竖向侧边固定点不得少于4个，顶部与底板必须有一个固定点，根据保温层厚度，膨胀螺栓长度不得小于140mm。

5、空调格栅与墙面及底部空调板同时固定，固定点每个面不得少于2棵膨胀螺栓。

三、质量标准

1、保证项目： 1.1、室外百叶窗必须安装牢固，螺栓的个数和连接方法，应符合设计要求和有关标准的规定。

2、基本项目：

百叶窗制作、安装施工方案

一、材料和工具

1、材料清单

百叶窗材料：根据您的喜好和预算，可以选择不同类型的材料，如木材、铝合金、塑料等。确保所选材料符合您的设计和功能要求。

百叶窗横板和竖板：这些板材将构成百叶窗的主要框架。它们应该是坚固和平直的，以确保百叶窗的稳定性。

各种规格的螺丝和螺母：用于连接和固定百叶窗的各个部件。选择适当尺寸和类型的螺丝和螺母，以确保安全和稳定性。

涂料和刷子：如果您计划粉刷百叶窗，您需要涂料和刷子。选择适合您设计的颜色和油漆类型。

支架和悬挂系统：根据您的窗户类型和百叶窗设计，选择合适的支架和悬挂系统，以便将百叶窗安装到窗户上。

2、工具清单

锯：用于切割百叶窗材料，确保切割平直和精确。

电钻：用于预钻孔和固定螺丝。确保使用合适的钻头。

锉刀：用于修整百叶窗横板和竖板的边缘，以确保它们平滑和整齐。

铰链：用于连接百叶窗的横板和竖板，使其可以打开和关闭。选择适当强度和类型的铰链。

测量工具：包括尺子、量角器和标尺，用于精确测量窗户尺寸和百叶窗部件。

螺丝刀：用于拧紧螺丝和螺母，确保它们牢固固定。

梯子：用于访问高处的窗户，以便安装支架和百叶窗。

安全装备：包括手套、护目镜和适当的工作服。确保您的安全装备符合工作环境和工具使用的要求。

二、测量和规划

1、测量窗户尺寸

a.使用尺子、标尺和量角器测量窗户的宽度和高度。确保在多个位置测量，以考虑潜在的不规则性。

b.记录每个测量值，并确保准确无误。通常，窗户的上、中、下部分以及左、中、右部分的测量值可能会略有不同。

2、设计百叶窗样式

a.根据测量结果和您的设计偏好，确定所需的百叶窗样式，如横板和竖板的数量、间隔和宽度。

b.考虑百叶窗的开合方式，例如双开、单开或固定式。确定横板和竖板的布局以适应您的选择。

c.制定详细的图纸或计划，包括精确的尺寸、样式和横板/竖板的间距。这将成为您在制作百叶窗时的指南。

3、考虑遮阳和隐私需求

肃 北 金 地 花 园 2# 住 宅 楼

页脚内容16

雨城区多营镇下坝村新村聚居点灾后重建项目（二期）工程

栏

杆

及

百

叶

窗

施

工

方

案

编制：

审核：

批准部门：成都市第三建筑工程公司

编制日期： 2015年6月

目 录

一、钢管栏杆施工方法及质量要求 ...................................................................................................... 6 肃 北 金 地 花 园 2# 住 宅 楼

页脚内容16 1、施工工艺： ........................................................................................................................................ 6

放线→制作→安装→打磨→刷灰色防锈底漆一遍，面漆一遍→验收 .............................................. 6

2、主要施工工艺质量控制要求 ............................................................................................................ 6

（1）材料要求：镀锌钢管壁厚的规格、尺寸、形状应符合设计要求，一般壁厚不小于1.5mm，以钢管为立杆时壁厚不小于2mm。 ............................................................................................................ 6

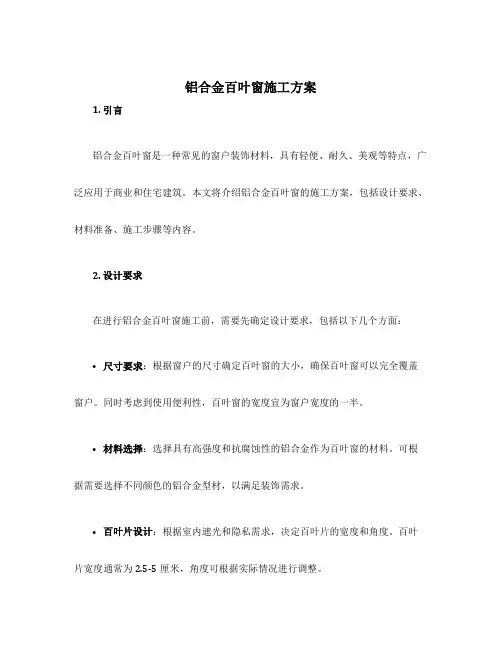

铝合金百叶窗施工方案

1. 引言

铝合金百叶窗是一种常见的窗户装饰材料，具有轻便、耐久、美观等特点，广泛应用于商业和住宅建筑。本文将介绍铝合金百叶窗的施工方案，包括设计要求、材料准备、施工步骤等内容。

2. 设计要求

在进行铝合金百叶窗施工前，需要先确定设计要求，包括以下几个方面：

• 尺寸要求：根据窗户的尺寸确定百叶窗的大小，确保百叶窗可以完全覆盖窗户。同时考虑到使用便利性，百叶窗的宽度宜为窗户宽度的一半。

• 材料选择：选择具有高强度和抗腐蚀性的铝合金作为百叶窗的材料。可根据需要选择不同颜色的铝合金型材，以满足装饰需求。

• 百叶片设计：根据室内遮光和隐私需求，决定百叶片的宽度和角度。百叶片宽度通常为2.5-5厘米，角度可根据实际情况进行调整。 3. 材料准备

进行铝合金百叶窗施工前，需要准备以下材料和工具：

• 铝合金型材：根据设计要求选择长度合适的铝合金型材，并确保其质量合格。

• 百叶片：根据设计要求购买合适尺寸和颜色的百叶片。

• 连接件：选择适用于百叶窗安装的连接件，如悬挂轨道、支撑杆等。

• 固定件：准备用于固定百叶窗的螺丝、膨胀螺栓等固定件。

• 工具：准备常用的安装工具，如卷尺、螺丝刀、电钻等。 4. 施工步骤

4.1 清理与测量

在施工前，先清理窗台和窗户表面的灰尘和杂物，确保百叶窗的安装环境整洁。然后使用卷尺等工具，精确测量窗户的尺寸，为后续百叶窗的制作和安装提供准确的数据。

4.2 制作百叶片

根据测量得到的尺寸，将铝合金型材切割成合适长度的百叶片。使用铝合金切割机等专业工具，确保切割的边缘平整，并采取防止划伤或损坏的措施。

4.3 安装悬挂轨道

根据设计要求和窗户形状，选择合适的悬挂轨道并进行安装。将悬挂轨道固定在窗户上方，并通过水平尺和垂直尺进行调整，确保轨道水平且垂直度达到要求。 4.4 安装百叶片

将制作好的百叶片依次安装到悬挂轨道中，注意百叶片之间的间隔和对齐。使用支撑杆等工具，使百叶片保持均匀的角度，确保整体效果美观。
