表7.4-1 基础面处理与沥青混凝土结合层面处理工序质量评定表

项次123

1±10℃990.02±5℃990.0上下层接缝的错距以布幅宽计0~10（cm）990.0合格数（点）

8合格率（%）

80.0允许偏差项目设计值实 测 值（单位与设计值单位相同）

10cm10，11，10，10，12，10，9，10，17，15，8，80

施工单位郭季华建设（监理）单位张纪明项次

3玻璃丝布加强层搭接宽度允许偏差

0~5（cm）1/3条幅宽=1m1.0，1.0，1.1，1.0，1.08，1.1，1.0，1.05，1.0，1.2评 定 意 见单元工程质量等级 保证项目全部符合质量标准；允许偏差项目各项实测点合格率为80.0%~90.0% 。合格沥青砂浆楔形体浇筑温度150℃150，150，145，150，155，160，150，160，162，157橡胶沥青胶滑动层拌制温度190℃190，190，193，192，191，186，190，196，190，189刚性建筑物连接面的处理，楔形体的浇筑，滑动层与加强层的敷设符合《规范》与设计的要求，并进行现场铺设试验。施工中，接头部位无熔化、流淌及滑移现象连接面处理，楔形体浇筑，滑动层与加强层的敷设均符合SD220-87规定，接头部位无熔化、流淌及滑移现象敷设刚性建筑物表面的橡胶沥青滑动层；铺筑沥青混凝土防渗层待喷涂的乳化沥青完全干燥后进行；待滑动层与楔形体冷凝、质量合格后进行滑动层、防渗层的铺筑工艺均按SD220-87执行保证项目质量标准检验记录沥青砂浆（或细粒沥青混凝土）、橡胶沥青胶（或沥青胶）、玻璃丝布等原材料配合比、配制工艺必须经过试验，性能必须满足《规范》与设计要求。《土石坝碾压式沥青砼防渗墙施工规范》SD220-87沥青砂浆现场配制，其配量比经检验确定，其余材料从厂家购买，质量合格分部工程名称防渗面板施工单位XXX水电工程局单元工程名称、部位D1面板与坝基截心墙第一施工段检验日期水利水电工程表7.8 沥青混凝土面板与刚性建筑物连接单元工程质量评定表单位工程名称剑门大坝单元工程量180m2

广西水利水电工程

施工质量验收评定表及填表说明

广西水利水电工程质量与安全监督中心站

二〇一五年七月 编 写 说 明

为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》(SL631～637—2012)（以下简称《新标准》）。为帮助我区广大工程技术人员学习领会和准确执行《新标准》，规范填写工程内业施工质量评定表，依据《新标准》，在借鉴其它省区施工质量验收评定表的基础上，我们编制了《水利水电工程施工质量评定表及填表说明》，以方便大家在水利工程质量管理工作中使用。

全部表格共分三部分，总计463个表。第一部分为工程项目、单位、分部工程质量评定表，共计17个表（电子版文件为表0），包含单位工程质量等级核定前需填写的8个附表。第二部分为单元（工序）质量评定表，计435个表（电子版文件为表1～7）。其中：表1.土石方工程50个表（电子版文件为表1），表2.混凝土工程60个表（电子版文件为表2），表3.地基处理与基础工程52个表（电子版文件为表3），表4.堤防工程58个表（电子版文件为表4），表5.水工金属结构安装工程50个表（电子版文件为表5），表6.水轮发电机组安装工程121个表（电子版文件为表6），表7.水力机械辅助设备系统安装工程44个表（电子版文件为表7），并逐个编写了填表说明。第三部分为质量检测与质量评定备查资料表，共计11个表（电子版文件为表8）。堤防工程中没有的表格，土石方工程使用631的表格，砼工程使用632的表格。

工程项目中如有新标准尚未涉及的单元工程时，其质量标准及评定表，由项目法人组织监理、设计及施工单位根据设计要求和设备生产厂商的技术说明书，制定施工、安装的质量验收评定标准，并按照本《水利水电工程施工质量验收评定表》中的统一格式（表头、表身、表尾）制定相应质量验收评定表，报工程项目监督机构核备后使用。永久性房屋、专用公路、铁路等非水利工程建设项目的施工质量验收评定按相应行业标准执行。这两类表格不需在系统进行评定。

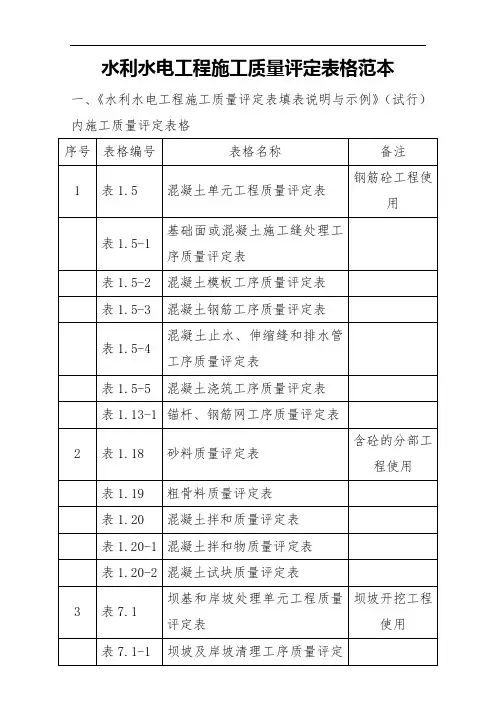

水利水电工程施工质量评定表格范本

一、《水利水电工程施工质量评定表填表说明与示例》（试行）

内施工质量评定表格

序号 表格编号 表格名称 备注

1 表1.5 混凝土单元工程质量评定表 钢筋砼工程使用

表1.5-1 基础面或混凝土施工缝处理工序质量评定表

表1.5-2 混凝土模板工序质量评定表

表1.5-3 混凝土钢筋工序质量评定表

表1.5-4 混凝土止水、伸缩缝和排水管工序质量评定表

表1.5-5 混凝土浇筑工序质量评定表

表1.13-1 锚杆、钢筋网工序质量评定表

2 表1.18 砂料质量评定表 含砼的分部工程使用

表1.19 粗骨料质量评定表

表1.20 混凝土拌和质量评定表

表1.20-1 混凝土拌和物质量评定表

表1.20-2 混凝土试块质量评定表

3 表7.1 坝基和岸坡处理单元工程质量评定表 坝坡开挖工程使用

表7.1-1 坝坡及岸坡清理工序质量评定

表

表7.1-4 坝基及岸坡渗水处理工序质量评定表

4 表7.11 反滤工程单元工程质量评定表 反滤层铺设使用

5 表7.13 护坡工程单元工程质量评定表 干砌石、浆砌石护坡使用

6 表7.16 水泥砂浆砌石体单元工程质量评定表 防浪墙使用

7 表7.23 石料质量评定表 含浆砌石、干砌石的分部工程使用

表7.24 水泥砂浆质量评定表 含浆砌石分部工程使用

8 表7.2 土质防渗体填筑单元工程质量评定表 坝体培厚、土方回填使用

表7.2-1 土石坝土质防渗体结合面处理工序质量评定表

表7.2-2 土石坝土质防渗体卸料及铺填工序质量评定表

表7.2-3 土石坝土质防渗体压实工序质量评定表

表7.2-4 土石坝土质防渗体接缝处理工

序质量评定表

9 表1.4 软基和岸坡开挖单元工程质量评定表 土方开挖使用

10 表1.16 造孔灌注桩基础单元工程质量评定表 灌注桩

11 表1.10 回填灌浆单元工程质量评定表 灌浆使用

表7.2-1填表说明

填表时必须遵守“填表基本规则”，并符合以下要求：

1、表头单位工程、分部工程、单元工程及施工单位按照表7.2填

写。

2、单元工程量，先填写单元工程量，再填本单元结合层面处理面

积。

3、检验方法：保证项目、基本项目以观察检查和查看施工记录为

主。

4、保证项目2质量标准为按“设计要求处理”，由于设计要求内

容多，故注明（设计要求“见附页”）。

5、质量标准

合格：保证项目符合相应的质量标准；基本项目符合相应的合格质量

标准。

优良：保证项目符合相应的质量评定标准；基本项目符合相应的质量

评定合格标准，其中必须有一项符合优良质量标准。
