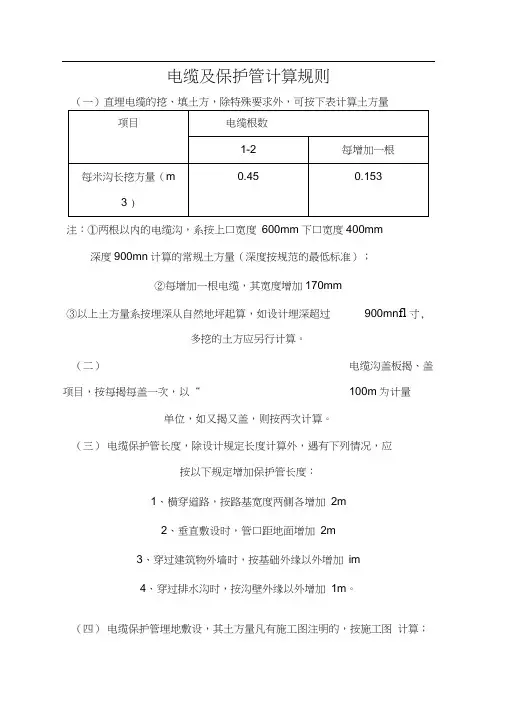

电缆及保护管计算规则（一）直埋电缆的挖、填土方，除特殊要求外，可按下表计算土方量注：①两根以内的电缆沟，系按上口宽度600mm下口宽度400mm 深度900mn计算的常规土方量（深度按规范的最低标准）；②每增加一根电缆，其宽度增加170mm③以上土方量系按埋深从自然地坪起算，如设计埋深超过900mn fl寸,多挖的土方应另行计算。
（二）电缆沟盖板揭、盖项目，按每揭每盖一次，以“100m为计量单位，如又揭又盖，则按两次计算。
（三）电缆保护管长度，除设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：1、横穿道路，按路基宽度两侧各增加2m2、垂直敷设时，管口距地面增加2m3、穿过建筑物外墙时，按基础外缘以外增加im4、穿过排水沟时，按沟壁外缘以外增加1m。
（四）电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧外缘各增加0.3m工作面计算（五）电缆敷设按单根以“ 100m为计量单位，一个沟内（或架上）敷设三根各长100m的电缆，应按300m计算，以此类推。
（六）电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表规定增加附加长度。
电缆敷设的附加长度注：电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内，即：电缆工程量二施工图用量+附加及预留长度。
（七）电缆终端头及中间头均以个为单位。
电力电缆和控制电缆均按一根电缆有两个终端头考虑。
中间电缆头设计有图示的，按设计确定; 设计没有规定的，按实际情况计算（或按平均250m一个中间头考虑）（八）桥架安装，以10m为计量单位。
（九）钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的长度。

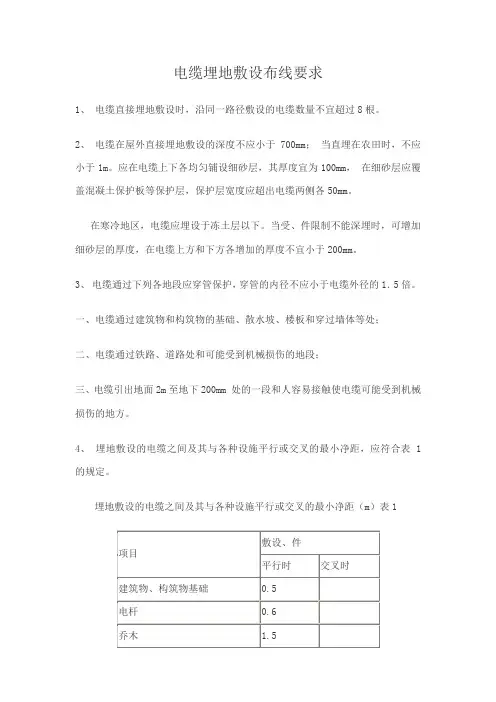

电缆埋地敷设布线要求1、电缆直接埋地敷设时，沿同一路径敷设的电缆数量不宜超过8根。
2、电缆在屋外直接埋地敷设的深度不应小于700mm；当直埋在农田时，不应小于1m。
应在电缆上下各均匀铺设细砂层，其厚度宜为100mm，在细砂层应覆盖混凝土保护板等保护层，保护层宽度应超出电缆两侧各50mm。
在寒冷地区，电缆应埋设于冻土层以下。
当受、件限制不能深埋时，可增加细砂层的厚度，在电缆上方和下方各增加的厚度不宜小于200mm。
3、电缆通过下列各地段应穿管保护，穿管的内径不应小于电缆外径的1．5倍。
一、电缆通过建筑物和构筑物的基础、散水坡、楼板和穿过墙体等处；二、电缆通过铁路、道路处和可能受到机械损伤的地段；三、电缆引出地面2m至地下200mm 处的一段和人容易接触使电缆可能受到机械损伤的地方。
4、埋地敷设的电缆之间及其与各种设施平行或交叉的最小净距，应符合表1的规定。
埋地敷设的电缆之间及其与各种设施平行或交叉的最小净距（m）表1注：1）路灯电缆与道路灌木丛平行距离不限；2）表中括号内数字,是指局部地段电缆穿管，加隔板保护或加隔热层保护后允许的最小净距；3）电缆与铁路的最小净距不包括电气化铁路。
5、电缆与建筑物平行敷设时，电缆应埋设在建筑物的散水坡外。
电缆引入建筑物时，所穿保护管应超出建筑物散水坡100mm。
6、电缆与热力管沟交叉，当采用电缆穿隔热水泥管保护时，其长度应伸出热力管沟两侧各2m：采用隔热保护层时，其长度应超过热力管沟和电缆两侧各1m。
7、电缆与道路、铁路交叉时，应穿管保护，保护管应伸出路基1m。
8、埋地敷设电缆的接头盒下面必须垫混凝土基础板，其长度宜超出接头保护盒两端0．6－0．7m。
9、电缆带坡度敷设时，中间接头应保持水平；多根电缆并列敷设时，中间接头的位置应互相错开，其净距不应小于0. 5m。
10、带坡度或垂直敷设油浸纸绝缘电缆时，其最大允许高差应符合表2的规定。
敷设电缆最大允许高差表2注：当油浸纸绝缘电缆敷设的高差超过要求时，可采用不滴流电缆或塑料绝缘电缆。
住宅室外埋地电缆保护管敷设要求好吧，今天我们来聊聊住宅室外埋地电缆保护管的敷设要求。
听起来是不是有点儿复杂？别担心，跟着我一块儿捋一捋。
电缆保护管？你可以理解成电缆的“外衣”，就像是电缆的“防弹衣”。
它的作用呢，通俗点儿说就是保护电缆不受外界的损害，避免被人乱踩、被石头砸，或者被什么外来力量折腾。
这个保护管，一般来说，是埋在地里的。
你要问了，电缆能不能直接埋土里？答案当然是不行啦！就像你不能穿着西装去踢足球，电缆也不能没有保护直接埋到土里。
它得穿上“护身符”，才能平安无事。
要是你家周围有施工，地上那些缠绕成一团的电缆管，基本上就是这么回事。
这些管子必须按一定的标准来埋，确保后期使用安全。
你知道，电缆要长期在地里“待”着，遇到大雨、暴风、甚至冬天冻土层，电缆保护管得顶得住这些“自然界的暴虐”。
那具体怎么埋呢？管子得埋得够深，一般要求在40公分以上，避免日后你不小心在自家院子里打个洞，误伤到电缆。
是不是听着就觉得，哎呀，真是麻烦？但没有这层“麻烦”，你以后用电时，谁知道电缆有没有被压坏了？踩上去都不觉得啥，但一到大雨，电缆被水泡了，电器就玩“消失”游戏了。
接下来得说说管子的材质了。
说实话，管子这个事，选择对了，才是硬道理。
你想，电缆保护管的材质应该耐高温、抗腐蚀、防挤压，最好是耐磨的，像是PVC或者PE这些材料。
你要是用那些便宜、容易脆化的材料，那就等着后悔吧。
毕竟，埋到地下，这玩意儿不但得忍受水的侵蚀，还得耐得住土壤的压力，甚至在严寒的冬天也得不冻裂。
材质不行，电缆出问题，最后还是麻烦你自己。
说到这里，咱们再来聊聊埋设的角度和方式。
别以为电缆保护管随便一埋就行，随便搁地上也不行。
电缆埋设要水平埋，这样有助于保护管分担土壤的压力，避免偏移。
你可以想象一下，要是你让管子竖着埋，那压力就集中在某一点，久而久之，管子一受压，电缆可能就受损了，麻烦不堪。
如果是水平埋，土壤的压力会均匀分布，电缆就更安全了。
不过，埋得深浅还是得注意的。
