电缆埋地施工方案

本工程为某小区电力线路埋地敷设工程，主要内容包括电力电缆的埋设、接地、保护等。

工程范围为小区内所有电力线路，包括配电室至楼栋的电力线路。

工程按照国家标准《电力工程电缆敷设及验收规范》（GB 50217-2018）进行施工。

二、施工准备1. 技术准备（1）熟悉设计图纸，了解电缆规格、型号、长度、敷设路径等。

（2）学习并掌握电力工程电缆敷设及验收规范、施工工艺、安全技术操作规程等相关知识。

（3）组织施工人员学习，提高施工技能和安全意识。

2. 材料准备（1）电缆：根据设计要求，选用符合国家标准的电力电缆。

（2）电缆附件：电缆头、电缆终端、电缆接头等。

（3）电缆保护管：采用PVC管、钢管等，符合国家相关标准。

（4）接地材料：接地线、接地体等。

3. 施工设备准备（1）电缆敷设设备：电缆牵引机、电缆卷筒、电缆滚筒等。

（2）电缆试验设备：电缆测长仪、电缆绝缘电阻测试仪等。

（3）其他设备：挖掘机、装载机、推土机等。

三、施工工艺1. 施工顺序（1）施工前，对施工现场进行勘察，了解地下管线、障碍物等情况。

（2）根据设计图纸，确定电缆敷设路径，绘制电缆敷设平面图。

（3）开挖电缆沟，沟底平整，深度满足电缆敷设要求。

（4）电缆敷设：按照设计要求，将电缆敷设于电缆沟内，注意电缆的排列顺序。

（5）电缆保护：将电缆敷设于保护管内，防止电缆受损。

（6）接地：按照设计要求，安装接地线、接地体，确保接地良好。

（7）电缆试验：对敷设完成的电缆进行绝缘电阻、耐压等试验，确保电缆质量。

（8）验收：按照国家标准，对电缆敷设工程进行验收。

2. 施工要点（1）电缆敷设前，对电缆进行外观检查，确保电缆无损伤。

（2）电缆敷设时，注意电缆的排列顺序，避免交叉、重叠。

（3）电缆敷设后，检查电缆保护管的安装质量，确保电缆不受外界损害。

（4）接地施工时，确保接地电阻符合设计要求。

四、安全措施1. 施工人员必须穿戴好个人防护用品，如安全帽、手套、防护眼镜等。

电缆线埋地专项施工方案1. 引言电缆线埋地施工是指将电缆线埋入地下进行布线的一项工程。

这种施工方式广泛应用于城市、工厂和住宅区等地方，其主要作用是将电缆线隐藏于地下，提供电力和通信等服务，同时减少对环境和美观的影响。

本文将介绍电缆线埋地专项施工方案。

2. 施工前准备在电缆线埋地施工之前，需要进行充分的准备工作，以确保施工的顺利进行。

2.1 施工方案设计在进行电缆线埋地施工之前，需要先进行施工方案的设计。

设计人员需要根据实际情况和需求，确定埋地深度、埋地材料、布线路径等。

同时，还需要考虑地质条件、交通情况和土地利用等因素，以确保施工的安全和效果。

2.2 材料准备电缆线埋地施工需要准备一些必要的材料，包括电缆线、保护管、接头、连接器等。

这些材料需要符合国家标准和规范，以确保电缆线的质量和使用寿命。

2.3 设备准备除了材料准备外，还需要准备一些专用设备和工具，以便进行电缆线埋地施工。

这些设备和工具包括挖掘机、推土机、打孔机、压接机等。

这些设备需要经过检修和维护，以确保施工的顺利进行。

2.4 安全准备电缆线埋地施工涉及到许多安全风险，因此需要进行充分的安全准备工作。

施工人员需要佩戴必要的安全装备，如安全帽、防护眼镜、防护手套等。

同时，还需要制定相关的安全制度和工作规范，并进行安全教育和培训。

3. 施工流程电缆线埋地施工的流程可以分为以下几个步骤：3.1 地面准备首先，需要对施工现场进行地面准备工作。

这包括清理杂物、平整地面和标记布线路径等。

3.2 挖掘沟槽接下来，需要使用挖掘机或推土机挖掘埋地沟槽。

沟槽的宽度和深度应根据设计要求进行调整。

施工人员需要注意沟槽的坡度和平整度。

3.3 铺设保护管在沟槽内铺设保护管是将电缆线埋入地下的关键步骤。

保护管需要选择合适的材料，并确保铺设的质量和密封性。

3.4 布置电缆线在完成保护管铺设后，需要将电缆线安装在保护管内。

施工人员需要注意电缆线的弯曲半径、拉力和张力等指标，以确保电缆线的安全和稳定。

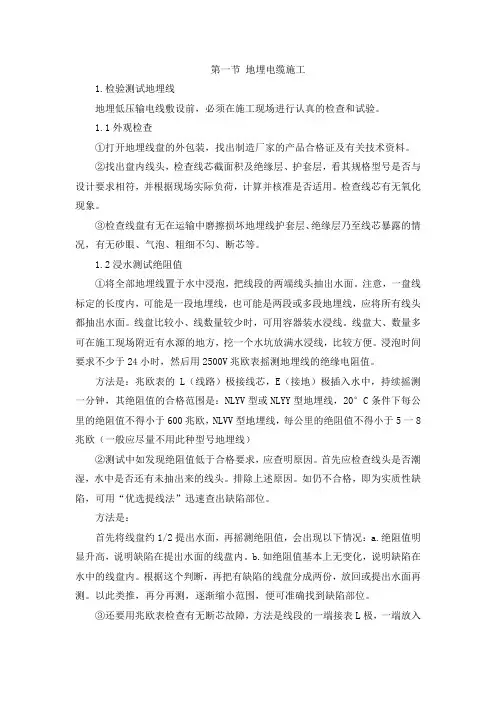

第一节地埋电缆施工1.检验测试地埋线地埋低压输电线敷设前，必须在施工现场进行认真的检查和试验。

1.1外观检查①打开地埋线盘的外包装，找出制造厂家的产品合格证及有关技术资料。

②找出盘内线头，检查线芯截面积及绝缘层、护套层，看其规格型号是否与设计要求相符，并根据现场实际负荷，计算并核准是否适用。

检查线芯有无氧化现象。

③检查线盘有无在运输中磨擦损坏地埋线护套层、绝缘层乃至线芯暴露的情况，有无砂眼、气泡、粗细不匀、断芯等。

1.2浸水测试绝阻值①将全部地埋线置于水中浸泡，把线段的两端线头抽出水面。

注意，一盘线标定的长度内，可能是一段地埋线，也可能是两段或多段地埋线，应将所有线头都抽出水面。

线盘比较小、线数量较少时，可用容器装水浸线。

线盘大、数量多可在施工现场附近有水源的地方，挖一个水坑放满水浸线，比较方便。

浸泡时间要求不少于24小时，然后用2500V兆欧表摇测地埋线的绝缘电阻值。

方法是：兆欧表的L（线路）极接线芯，E（接地）极插入水中，持续摇测一分钟，其绝阻值的合格范围是：NLYV型或NLYY型地埋线，20°C条件下每公里的绝阻值不得小于600兆欧，NLVV型地埋线，每公里的绝阻值不得小于5一8兆欧（一般应尽量不用此种型号地埋线）②测试中如发现绝阻值低于合格要求，应查明原因。

首先应检查线头是否潮湿，水中是否还有未抽出来的线头。

排除上述原因。

如仍不合格，即为实质性缺陷，可用“优选提线法”迅速查出缺陷部位。

方法是：首先将线盘约1/2提出水面，再摇测绝阻值，会出现以下情况：a.绝阻值明显升高，说明缺陷在提出水面的线盘内。

b.如绝阻值基本上无变化，说明缺陷在水中的线盘内。

根据这个判断，再把有缺陷的线盘分成两份，放回或提出水面再测。

以此类推，再分再测，逐渐缩小范围，便可准确找到缺陷部位。

③还要用兆欧表检查有无断芯故障，方法是线段的一端接表L极，一端放入水中，表的E极也放入水中，轻旋手柄，如表针不回零，说明地埋线有断芯故障。

03
定期对施工机械进行维护保养，确保机械正常运行，减少因机
械故障产生的噪音。
控制尘土
施工现场洒水降尘
在施工过程中，对施工现场进行定时洒水，保持地面湿润，减少 扬尘的产生。
覆盖易产生尘土的物料
对易产生尘土的物料进行覆盖，防止尘土飞扬。
选用低尘施工工艺
采用低尘施工工艺，减少施工过程中产生的尘土。
减少水污染
。
02
施工流程
电缆沟开挖
测量定位
根据施工图纸，使用 测量仪器确定电缆沟 的位置和深度，并做 好标记。
开挖准备
清理施工现场，准备 好施工机械和工具， 确保人员到位。
沟槽开挖
按照测量定位的标记 ，使用挖掘机或其他 机械进行沟槽开挖， 同时注意保护好周围 的设施和管道。
沟槽清理
对开挖好的沟槽进行 清理，去除杂物和泥 土，确保沟槽的平整 和干净。
传输性能测试
对敷设好的电缆进行传输 性能测试，包括信号传输 质量和衰减等指标。
检查测试结果
对测试结果进行检查，确 保各项指标符合要求。
回填土
回填土准备
选择合适的回填土料，并 进行清理和筛选。
回填土夯实
使用夯实机械对回填土进 行夯实，确保回填土的稳 定性和安全性。
回填土回填
将回填土回填到电缆沟中 ，确保回填土的密实度和 平整度。
03 准备附件
准备电缆接头、电缆支架、电缆井等附件，确保 施工顺利。
施工设备准备
挖掘设备
准备挖掘机、铲土机 等挖掘设备，用于开
挖电缆沟槽。
敷设设备
准备电缆放线架、电 缆拖车等敷设设备， 用于电缆的铺设。
检测设备
准备电缆故障检测仪 、绝缘电阻测试仪等 检测设备，用于施工 过程中的质量检测。
