欧姆定律
1．如图4－3－11所示，是两电阻R1、R2的U－I图线，由图可知( )
图4－3－11
A．R1＝20Ω，R2＝10ΩB．R1＝10Ω，R2＝20Ω
C．R1＝30Ω，R2＝20ΩD．R1＝20Ω，R2＝30Ω
2．电阻R1的阻值为10Ω，将它与R2并联后，总电阻为5Ω，若将R1与R2串联，则总阻
值为( )
A．20ΩB．15ΩC．10ΩD．5Ω
3．(2013年龙岩)如图4－3－12所示，AB和BC是由同种材料制成的长度相同、横截面
积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的
大小关系是( )

图4－3－12
A．UAB＞UBC，IAB＝IBCB．UAB＜UBC，IAB＝IBC
C．UAB＞UBC，IAB＜IBCD．UAB＝UBC，IAB＜IBC
4．(2014年绵阳)如图4－3－13所示的是李江同学为测量小灯泡的电阻而连的电路，有
关该实验，下列说法中错误的是( )
A．闭合开关前，应将滑动变阻器的滑片移到最左端
B．实验过程中，两电表都有可能需要换接较小的量程
C．所测小灯泡的电阻可能随电压表的示数不同而不同
D．在图示位置闭合开关后，向左移动滑动变阻器的滑片，则小灯泡变亮

图4－3－13
图4－3－14

5．如图4－3－14所示，电源电压恒定，闭合开关S1、S2，电压表示数为9V，电流表示
数为1.5A；断开开关S2，电压表示数为6V．则R1与R2的阻值分别是( )
A．6Ω，2ΩB．6Ω，3Ω
C．4Ω，2ΩD．4Ω，3Ω
6．如图4－3－15所示的是气体酒精浓度测试仪的原理图，用于现场测试司机是否酒后
驾车．其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其
阻值随气体酒精浓度的增大而减小．若某次测试中电流表示数较大，则说明( )

图4－3－15
A．气体的酒精浓度较大，R′阻值较小
B．气体的酒精浓度较大，R′阻值较大
C．气体的酒精浓度较小，R′阻值较小
D．气体的酒精浓度较小，R′阻值较大
7．(2013年福州)几个同学在只有电流表或电压表的情况下，利用一个已知阻值的电阻
R0，设计了下列四个测未知电阻R
x
的电路，其中不可行的是( )
8．如图4－3－16所示的电路，电源两端的电压一定，开关S1闭合，如果要使电压表的
示数减小，电流表的示数增大，则下列操作中可行的是( )

图4－3－16
A．滑动变阻器的滑片P向上移
B．滑动变阻器的滑片P向下移
C．开关S2闭合，滑动变阻器的滑片P向下移
D．开关S2闭合，开关S1断开

9．(2012年广东)如图4－3－17所示，电源电压保持不变，当滑动变阻器的滑片P滑到
A
端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是( )

图4－3－17
A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光

10．某定值电阻两端的电压由6V变为10V时，流过该电阻的电流增大了0.1A，那么这
个定值电阻的阻值是________Ω.
11．(2014年眉山)定值电阻R1＝10Ω、R2＝5Ω串联在电源电压不变的电路中，通过
R
1

的电流I1＝0.2A，则电源电压U＝______V；若将两电阻并联在同一电路中，则干路中的电流

I
＝______A.

12．如图4－3－18所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片
P
向右移动时，电压表的示数将________，电压表的示数与电流表的示数之比将

________．(填“变小”、“不变”或“变大”)

图4－3－18
图4－3－19
13．在如图4－3－19所示的电路中，电源电压不变，R2＝10Ω.S1闭合、S2断开时，电流
表的示数为0.2A；两开关都闭合时，电流表的示数为0.5A，则电阻R1＝________Ω.
14．在甲、乙两地之间架设有两根输电线．在一次狂风暴雨之后，这两根输电线在某处
发生了短路，为了确定短路的具体位置，电力工人这样操作：他在甲地把这两根输电线的线
头分别接到电压为3V的电池正负极上，并且测出了这时输电线中的电流为30mA.已知输电线
每米长的电阻是0.01Ω，那么发生短路处离甲地________m.
15．小明设计并连接了如图4－3－20甲所示的测量电阻的电路，所使用的电源为两节干
电池．指出他在电路设计或连接上存在的一个问题：
____________________________________；经改正后，所测得的数据绘出的图象如图乙所示，
该待测电阻的阻值为________Ω.

图4－3－20
16．实际的电源都有一定的电阻，如干电池，我们用它的电压U和电阻r两个物理量来
描述它．实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电
阻值为r的电阻串联而成，如图4－3－21甲所示．在图乙中R1＝14Ω，R2＝9Ω，当只闭合
S1时，电流表读数I1＝0.2A；当只闭合S2时，电流表读数I2＝0.3A，把电源按图甲中的等效
方法处理，求电源的电压U和电阻r.
甲 乙
图4－3－21

17．刘星和李明为了探究串联电阻的总阻值与各串联的电阻的阻值之间的关系，他们利
用两个定值电阻(R1＝5Ω，R2＝10Ω)及电源等器材设计了如图4－3－22甲所示的电路图．

甲 乙
图4－3－22
(1)根据电路图，用笔画线代替导线将图乙中的电路连接完整．
(2)闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是：
①________________________________________________________________________.
②________________________________________________________________________.
(3)下表是故障排除后的实验记录，通过分析实验数据，得到的结论是：
________________________________________________________________________
____________________________________________.
次数 1 2 3
U
/V 1.5 2.4 3

I
/A 0.1 0.16 0.2

18.(2014年福州)在“探究电流与电阻的关系”的实验中：
(1)连接电路时，开关应当________．
(2)小新将实物连接成如图4－3－23所示的电路，其中有一处连线错误，请你在连接错
误的导线上画“×”并改正．

图4－3－23
(3)将电路连接正确后，闭合开关，移动滑动变阻器的滑片P，使定值电阻R两端的电压
为2V，此时电流表的示数如图4－3－24所示，为________A，则R的阻值为________Ω.

图4－3－24
(4)换上10Ω的电阻后，闭合开关，电压表示数将________(填“变大”或“变小”)，
此时应将滑片P向________(填“A”或“B”)端移动，使电阻两端的电压为______V.
(5)小芳同学正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，
电压表有示数，其原因可能是________________________．

19.(2013年衢州)法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现
了巨磁电阻(GMR)效应，荣获了诺贝尔物理学奖．小明同学设计了如图4－3－25所示的电路，
用来研究巨磁电阻的大小与有无磁场的关系．请分析回答：

图4－3－25
(1)断开S1，闭合S2，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示．由
此可知，无磁场时GMR的电阻大小为__________Ω；
实验序号 1 2 3 4
U
/V 1.00 1.25 2.00 2.50

I
/A 2×10－3 2.5×10－3 4×10－3 5×10－3

再闭合S1和S2，保持滑动变阻器R1的滑片位置不变，移动滑动变阻器R2的滑片，测得两
电表的四组数据如下表所示，可计算出有磁场时GMR的电阻大小.

合集下载

中考物理复习《欧姆定律计算题》专项训练(附带有参考答案)

中考物理复习《欧姆定律计算题》专项训练(附带有参考答案)

中考物理复习《欧姆定律计算题》专项训练（附带有参考答案)学校:___________班级：___________姓名：___________考号：___________1．真真同学设计了一款弹力秤，用来测量某段时间的降雨量。

其原理如图甲所示，它主要由轻质弹簧，杠杆OAB ，压力传感器R （电阻值随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A （实质是电流表）等关键元件构成，其中OA∶OB=1∶2，已知压力传感器的电阻R 与它所受的压杆压力F 的关系如图乙所；。

电源电压为6V 且保持不变，真真将一个质量为600g ，棱长为10cm 的实心正方体木块悬挂在弹簧下端，静止时木块下表面距离空烧杯底正上方4cm 处，若烧杯底面积为300cm 2，轻质弹簧自然状态时长度为10cm ，且弹簧每受到1N 的力时长度变化0.5cm ，杠杆始终水平。

当水槽内收集一些水时；（1）弹簧恰好处于自然状态，求此时通过仪器A 的电流；（2）若仪器A 示数为0.2A 时，求物体排开水的体积V 排；（3）仪器A 示数为0.2A 时，求水槽中水的总质量。

2．如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中其中0R 为定值电阻，R 为压敏电阻，其阻值随所受压力变化的图像如图乙所示。

油量表由量程为03V 的电压表改装而成。

已知油箱重80N ，压敏电阻R 能够承受的最大压力为800N 。

电源电压保持6V 不变。

（g 取10N/kg ）（1）若压敏电阻与油箱的接触面积是42410m -⨯，则压敏电阻能承受的最大压强为多大？（2）压敏电阻受到压力最大时油箱内汽油的质量多大？若油箱内油的密度为30.8g/cm ，此时油箱内油的体积是多少立方米？（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻0R阻值为多大？（4）若电压表示数为2V，此时油箱内油的重力是多少牛顿。

3．某同学设计了一个测量身高和体重的电路，其原理如图甲所示。

(物理)中考必备物理欧姆定律技巧全解及练习题(含答案)

(物理)中考必备物理欧姆定律技巧全解及练习题(含答案)

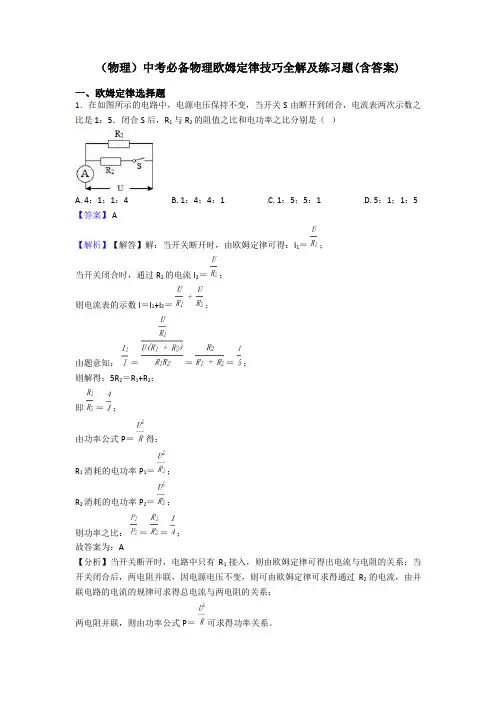

（物理）中考必备物理欧姆定律技巧全解及练习题(含答案)一、欧姆定律选择题1．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭合S后，R1与R2的阻值之比和电功率之比分别是（）A. 4：1；1：4B. 1：4；4：1C. 1：5；5：1D. 5：1；1：5【答案】 A【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝；当开关闭合时，通过R2的电流I2＝；则电流表的示数I＝I1+I2＝；由题意知：＝＝＝；则解得：5R2＝R1+R2；即＝；由功率公式P＝得：R1消耗的电功率P1＝；R2消耗的电功率P2＝；则功率之比：＝＝；故答案为：A【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式P＝可求得功率关系。
