--完整版学习资料分享---- 1.静态测试系统的评价指标
灵敏度：输入量的变化)(tx所引起的输出量变化)(ty的大小。 放大倍数E=)()(txty
分辨率：指试验系统能测量到的最小输入量变化的值Δx
重复性：指用同一试验系统在相同的试验条件下对同一被测量进行多次测量，其各次测试结果的接近程度，随机误差大，测试结果的重复性就差
回程误差：在测试过程中，经常会出现正向输入（输入由小到大）所得到的输出规律与反向输入（输入由大到小）系统的输出规律不一致，二者之间的差值称为回程误差
线性度：指定曲线偏离理想直线的程度%100maxsLyFL
(maxL-指定曲线与理想直线的最大偏差 syF-测试系统量程)
漂移：零点漂移和灵敏度漂移
（1）零点漂移：由温度变化及元器件性能不稳定引起
（2）灵敏度漂移：灵敏度越高，测量范围越小，稳定性则较差，漂移明显
2.传感器部分所涉及到的各种效应（电阻应变片式，电容式，电感式，压电式，磁电式，光电式，热电式传感器）
（1）电阻应变片式传感器包括：电阻应变片，弹性元件。弹性元件决定传感器量程及灵敏度。
应用：拉压力的测量，转矩的测量
电阻应变：金属丝的电阻变化率RdR与纵向应变率成正比，这就是金属丝的应变效应
（2）电容式传感器
电容：C=dA0r（A极板有效面积 r介电系数 0介电常数 d极板间距）
应用：电容式加速度传感器；电容式倾角传感器
（3）电感式传感器包括：自感式和互感式
电感：利用电磁感应原理将被测的非电感量转换为电感量的变化
（4）压电式传感器包括：电压放大型压电式传感器，电荷放大型压电式传感器。适用于动态测量，汽车振动，发动机爆燃的测量
特点：灵敏度小，不适合远距离传送
压电效应：某些功能材料当对其沿一定方向施压时，晶体不仅会产生机械应变，其内部还会产生极化现象，从而在材料的相对表面上产生异性电荷而形成磁场，当外力移去后，晶体重新恢复到不带电状态
专论
电液伺服阀静态特性测试系统研究
吴海红薄夫森王晓卿吴剑锋
九江精达检测技术有限公司江西九江３３２００８
【摘要ｌ提出了一种自动化测试电液伺服阀静态特性系统，取
代了原有的手工测试系统，具有可具有操作简单，体积小，集成度高，
通用性等特点。
【关键词】电液伺服阀，静态特性，测试系统
１ 引言 电液伺服阀是一种高性能、高精度的电液控制部件，主要实
现电液信号之间的转换和功率放大，是保证电液伺服系统的控制
精度、稳定性、可靠性的重要因素之一，对电液伺服阀的性能检测 显得尤为重要。
２ 静态特性
电液伺服阀可大致归纳为将小功率的模拟电子信号经过功率
放大，转换成大功率的液压能，实现对液压系统中的位移、速度、
加速度或转速、角速度、角加速度的控制，主要测试项目为负载流
量特性、压力特性、空载流量特性等。
３．静态测试系统方案
测试方案主要有测试单元，硬件部分、软件部分组成，硬件 部分又包括测控单元和液压试验单元。测试软件，采用四个模块，
即压力特性测试模块、空载流量特性测试模块、分辨率特性测试
模块、内泄漏特性测试模块。硬件部分又分为液压试验单元与测
控单元。重点是对测控单元的设计，测控单元又分为：信号传感部
分、信号采集部分、信号处理部分和信号控制部分。
４ 结论 通过上述测试参数，测试原理、软件和硬件组成，本文主要
完成了系统的方案设计，包括根据需求采购的相关硬件以及自己
设计的具有超低频，高精度、大功率等特性的压控电流源，设计并
搭建了基于虚拟仪器的电液伺服阀静态特性测试系统，本测试系统精
度更高、操作简单、测试效率大大提高、便于维护与扩展、大大降低了成
本、由ＰＣ机处理实验数据减小了由人工处理带来的误差。
６ ｂ硬件测试方案
闰２软硬件测试系统方案
参考文献
【１】李婷婷，李洪波．数控大功率精密恒流源设计．通信电源技术．Ｔｅｌｅｃｏｍ
５ Ｐｏｗｅｒ Ｔｅｃｈｎｏｌｏｇｉｅｓ Ｓｅｐ．２５，２００６，Ｖｏ１．２３Ｎｏ５

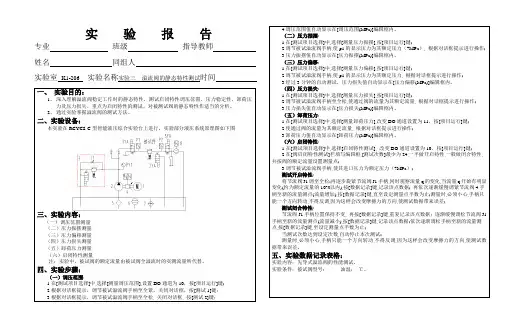

实 验 报 告
专业 班级
指导教师 姓名 同组人
实验室 K1-206 实验名称实验三 溢流阀的静态特性测试时间
一、 实验目的：
1、 深入理解溢流阀稳定工作时的静态特性，测试启闭特性调压范围，压力稳定性，卸荷压力及压力损失。重点为启闭特性的测试。对被测试阀的静态特性作适当的分析。
2、 通过实验掌握溢流阀的测试方法。
二、实验设备：
本实验在RCYCS-C型智能液压综合实验台上进行，实验部分液压系统原理图如下图
三、实验内容：
（一）调压范围测量
（二）压力振摆测量
（三）压力偏移测量
（四）压力损失测量
（五）卸荷压力测量
（六）启闭特性测量
注：实验中，被试阀的额定流量由被试阀全溢流时的实测流量所代替。
四、实验步骤：
（一）调压范围:
1.在[测试项目选择]中,选择[测量调压范围],设置DO通道为10，按[项目运行]键;
2.根据对话框提示，调节被试溢流阀手柄至全紧，关闭对话框，按[测试1]键；
3.根据对话框提示，调节被试溢流阀手柄至全松, 关闭对话框, 按[测试2]键； 4.调压范围值自动显示在[调压范围(MPa)]编辑框内。
（二）压力振摆:
1.在[测试项目选择]中,选择[测量压力振摆],按[项目运行]键;
2.调节被试溢流阀手柄,使p1的显示压力为其额定压力（7MPa）, 根据对话框提示进行操作;
3.压力振摆值自动显示在[压力振摆(MPa)]编辑框内。
（三）压力偏移:
1.在[测试项目选择]中,选择[测量压力偏移],按[项目运行]键;
2.调节被试溢流阀手柄,使p1的显示压力为其额定压力, 根据对话框提示进行操作;
3.经过3分钟的自动测试，压力损失值自动显示在[压力偏移(MPa)]编辑框内。

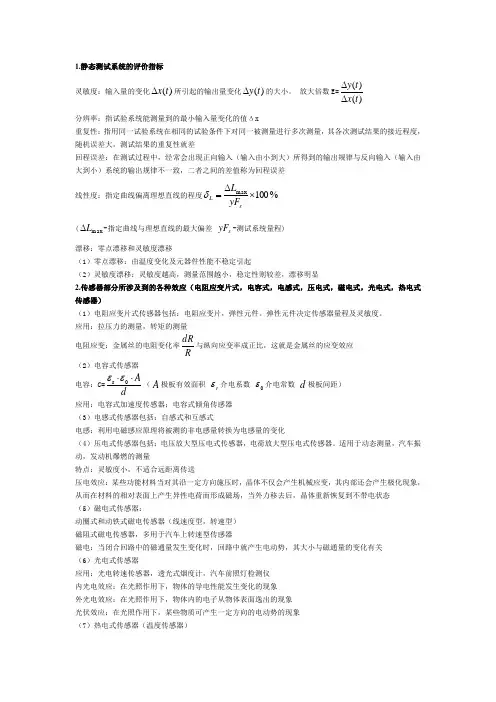

1.静态测试系统的评价指标
灵敏度：输入量的变化)(tx所引起的输出量变化)(ty的大小。 放大倍数E=)()(txty
分辨率：指试验系统能测量到的最小输入量变化的值Δx
重复性：指用同一试验系统在相同的试验条件下对同一被测量进行多次测量，其各次测试结果的接近程度，随机误差大，测试结果的重复性就差
回程误差：在测试过程中，经常会出现正向输入（输入由小到大）所得到的输出规律与反向输入（输入由大到小）系统的输出规律不一致，二者之间的差值称为回程误差
线性度：指定曲线偏离理想直线的程度%100maxsLyFL
(maxL-指定曲线与理想直线的最大偏差 syF-测试系统量程)
漂移：零点漂移和灵敏度漂移
（1）零点漂移：由温度变化及元器件性能不稳定引起
（2）灵敏度漂移：灵敏度越高，测量范围越小，稳定性则较差，漂移明显
2.传感器部分所涉及到的各种效应（电阻应变片式，电容式，电感式，压电式，磁电式，光电式，热电式传感器）
（1）电阻应变片式传感器包括：电阻应变片，弹性元件。弹性元件决定传感器量程及灵敏度。
应用：拉压力的测量，转矩的测量
电阻应变：金属丝的电阻变化率RdR与纵向应变率成正比，这就是金属丝的应变效应
（2）电容式传感器
电容：C=dA0r（A极板有效面积 r介电系数 0介电常数 d极板间距）
应用：电容式加速度传感器；电容式倾角传感器
（3）电感式传感器包括：自感式和互感式
电感：利用电磁感应原理将被测的非电感量转换为电感量的变化
（4）压电式传感器包括：电压放大型压电式传感器，电荷放大型压电式传感器。适用于动态测量，汽车振动，发动机爆燃的测量
特点：灵敏度小，不适合远距离传送
压电效应：某些功能材料当对其沿一定方向施压时，晶体不仅会产生机械应变，其内部还会产生极化现象，从而在材料的相对表面上产生异性电荷而形成磁场，当外力移去后，晶体重新恢复到不带电状态
