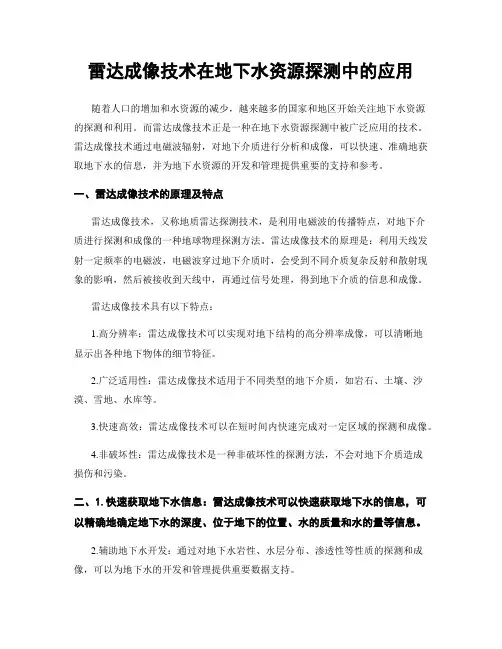

雷达成像技术在地下水资源探测中的应用随着人口的增加和水资源的减少,越来越多的国家和地区开始关注地下水资源的探测和利用。
而雷达成像技术正是一种在地下水资源探测中被广泛应用的技术。
雷达成像技术通过电磁波辐射,对地下介质进行分析和成像,可以快速、准确地获取地下水的信息,并为地下水资源的开发和管理提供重要的支持和参考。
一、雷达成像技术的原理及特点雷达成像技术,又称地质雷达探测技术,是利用电磁波的传播特点,对地下介质进行探测和成像的一种地球物理探测方法。
雷达成像技术的原理是:利用天线发射一定频率的电磁波,电磁波穿过地下介质时,会受到不同介质复杂反射和散射现象的影响,然后被接收到天线中,再通过信号处理,得到地下介质的信息和成像。
雷达成像技术具有以下特点:1.高分辨率:雷达成像技术可以实现对地下结构的高分辨率成像,可以清晰地显示出各种地下物体的细节特征。
2.广泛适用性:雷达成像技术适用于不同类型的地下介质,如岩石、土壤、沙漠、雪地、水库等。
3.快速高效:雷达成像技术可以在短时间内快速完成对一定区域的探测和成像。
4.非破坏性:雷达成像技术是一种非破坏性的探测方法,不会对地下介质造成损伤和污染。
二、1.快速获取地下水信息:雷达成像技术可以快速获取地下水的信息,可以精确地确定地下水的深度、位于地下的位置、水的质量和水的量等信息。
2.辅助地下水开发:通过对地下水岩性、水层分布、渗透性等性质的探测和成像,可以为地下水的开发和管理提供重要数据支持。
3.监测地下水保护:通过对地下水地质环境的分析、研究和监测,可以发现地下水污染源,为地下水保护提供技术保障。
4.可疑地下漏水的检测:利用雷达成像技术可以检测水管漏水、渗漏区域等水泄漏情况,从而及时防止水资源的浪费和环境污染。
三、雷达成像技术在国内外的应用情况雷达成像技术已经在国内外土壤水分、地下水、海洋资源、沉积物等重要领域得到广泛应用。
国外已经发展出了各种高精度、高分辨率的雷达成像技术和系统。
雷达成像现在一般采用SAR体制,在飞机或卫星上装载雷达,照射地面待成像区域。
根据不同地物反射回波的强度和参数特征不同,可以成出图像。

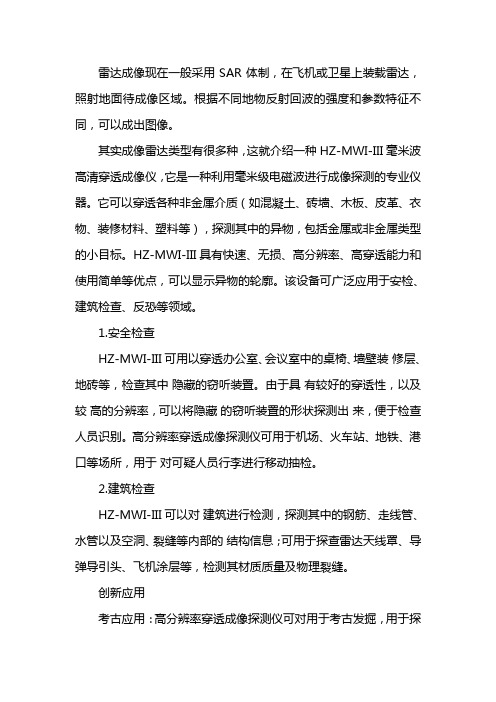

其实成像雷达类型有很多种,这就介绍一种HZ-MWI-III毫米波高清穿透成像仪,它是一种利用毫米级电磁波进行成像探测的专业仪器。
它可以穿透各种非金属介质(如混凝土、砖墙、木板、皮革、衣物、装修材料、塑料等),探测其中的异物,包括金属或非金属类型的小目标。
HZ-MWI-III具有快速、无损、高分辨率、高穿透能力和使用简单等优点,可以显示异物的轮廓。
该设备可广泛应用于安检、建筑检查、反恐等领域。
1.安全检查HZ-MWI-III可用以穿透办公室、会议室中的桌椅、墙壁装修层、地砖等,检查其中隐藏的窃听装置。
由于具有较好的穿透性,以及较高的分辨率,可以将隐藏的窃听装置的形状探测出来,便于检查人员识别。
高分辨率穿透成像探测仪可用于机场、火车站、地铁、港口等场所,用于对可疑人员行李进行移动抽检。
2.建筑检查HZ-MWI-III可以对建筑进行检测,探测其中的钢筋、走线管、水管以及空洞、裂缝等内部的结构信息;可用于探查雷达天线罩、导弹导引头、飞机涂层等,检测其材质质量及物理裂缝。
创新应用考古应用:高分辨率穿透成像探测仪可对用于考古发掘,用于探测隐藏文物的分布与形状,有利考古挖掘方案的制定。
图为2014年陕西周原考古遗址铜车马探测现场。
生物医学成像:高分辨率穿透成像探测仪可以穿透人体组织,实现对人体内部结构的探测,相比高能射线(如X光),这种探测设备小巧便携,更加全快速。
图所示为用穿透成像探测仪对手掌骨骼成像结果。
未爆炸物探测:高分辨率穿透成像探测仪可以穿透土壤对其内部的目标实现探测,由于其具有非常高的分辨率,可清晰获取地下目标的结构图像。
图示为地下埋设的塑料地雷,其内部结构可清晰成像。
产品特点及优势:1.无射线类电离辐射,对人体安全无害2.穿透能力强,可穿透各种非金属介质,有效探测金属或非金属类型目标3.成像清晰,分辨率高4.快速成像,提高检测效率5.便携设计,简单易操作航征科技是目前国内具有自主知识产权的雷达方案提供商,拥有多项专利和软件著作权。

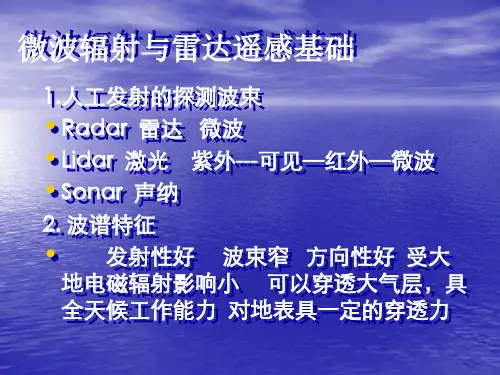

雷达成像技术的研究进展雷达(Radar)全称是Radio Detection and Ranging,翻译过来就是“射频探测与测距”。
雷达是一种无线电波测距设备,它可以通过发射一束电磁波并接收它反射回来的信号来探测目标的位置和速度。
雷达技术的主要应用领域包括军事、民用航空、天气预报、海洋探测等方面。
而在这些领域中,雷达成像技术也正逐渐成为一个热门的研究领域。
1. 雷达成像技术的基本原理雷达成像技术的基本原理是利用雷达所发出的电磁波在目标表面反射后所形成的信号,然后将这些信号经过处理后形成目标图像。
相对于常规雷达来说,雷达成像技术显然更具有细节和图像效果。
这种雷达成像技术相对于常规雷达的优势在于其可以获得比常规雷达更加精细的目标图像。
而这也解决了一些领域中常规雷达无法解决的问题,例如在航空中,雷达成像技术可以帮助飞机识别和避让其他航空器。
2. 雷达成像技术的分类雷达成像技术可大致分为两大类,即合成孔径雷达(Synthetic Aperture Radar,SAR)和雷达散射截面成像(Radar Scattering Cross-section Imaging,RSC).合成孔径雷达的原理是将连续的雷达信号进行采样,并在计算机中将它们组合在一起,以模拟一个由单个大天线发送的雷达信号。
这样的完成的目标是获得比单独的雷达信号更高分辨率的雷达图像。
通过这种方式可以获得更高的分辨率,并且可以消除传统雷达由于天线大小和目标距离限制而产生的限制。
从而可以实现对小目标的精细探测。
而雷达散射截面成像则是通过基于雷达反射率的计算、图像处理和建模等手段,获得目标的散射截面,进而获取目标的形状、大小、姿态等特征信息。
该技术常用于对飞机、舰船等复杂目标的识别与辨识。
3. 雷达成像技术的应用目前,雷达成像技术的应用已经逐渐扩展到很多领域。
例如:(1)军事领域:在军事领域中,雷达成像技术是一项非常重要的技术。
通过这种技术,可以快速且精确地获取军事目标的位置和特征信息。
毫米波雷达成像技术及应用毫米波雷达成像技术是一种利用毫米波频段进行雷达成像的技术。
毫米波频段在30 GHz至300 GHz之间,具有较高的频率和短波长,因此具有很多优势和应用前景。
毫米波雷达成像技术主要通过对目标物体反射的毫米波信号进行探测和分析,得到目标物体的形状、距离、速度等信息。
首先,毫米波雷达成像技术具有较高的分辨率。
由于毫米波的波长较短,能够更精细地探测目标物体的细节信息,对于微小目标的检测具有较高的准确性。
这使得毫米波雷达成像技术在安全监测、医疗影像等领域具有广泛的应用潜力。
比如,可以用于安全领域的人体检测、姿势识别、行为分析等,或者用于医疗领域的乳腺癌早期检测、皮肤病变识别等。
其次,毫米波雷达成像技术具有较强的穿透性。
由于毫米波在大气中的衰减较小,可以更好地穿透到障碍物之后进行探测。
这使得毫米波雷达成像技术在隐蔽目标检测、遥感探测等领域具有优势。
例如,可以用于地质勘探中的地下油气储层探测、隐蔽武器或精密设备的检测等。
此外,毫米波雷达成像技术具有较好的抗干扰性能。
由于毫米波频段的使用较少,受到干扰的概率相对较小,可以减少误报率。
这对于一些对误报率要求较高的场景非常重要,比如在机场安检中,可以利用毫米波雷达成像技术进行人体检测,准确检测出可能藏匿在身体上的违禁物品。
此外,毫米波雷达成像技术还具有较强的适应性。
由于毫米波信号的特性,可以适应各种不同的环境条件。
比如,在恶劣的天气条件下,比如雨、雪等,毫米波雷达成像技术也能够比较好地工作,不受天气影响。
因此,毫米波雷达成像技术可以应用于气象预测、空中交通管理等领域,提供准确的信息支持。
总结来说,毫米波雷达成像技术以其高分辨率、强穿透性、抗干扰性和适应性等特点,具有广泛的应用前景。
它在安全监测、医疗影像、地质勘探、隐蔽目标检测、违禁品检测、气象预测等领域都有重要的应用价值。
随着技术的不断发展,毫米波雷达成像技术将逐渐成为各个领域中不可或缺的技术手段之一。

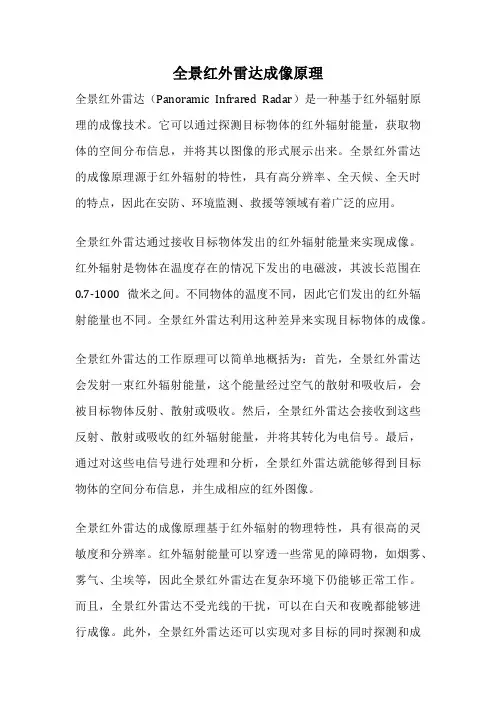

全景红外雷达成像原理全景红外雷达(Panoramic Infrared Radar)是一种基于红外辐射原理的成像技术。
它可以通过探测目标物体的红外辐射能量,获取物体的空间分布信息,并将其以图像的形式展示出来。
全景红外雷达的成像原理源于红外辐射的特性,具有高分辨率、全天候、全天时的特点,因此在安防、环境监测、救援等领域有着广泛的应用。
全景红外雷达通过接收目标物体发出的红外辐射能量来实现成像。
红外辐射是物体在温度存在的情况下发出的电磁波,其波长范围在0.7-1000微米之间。
不同物体的温度不同,因此它们发出的红外辐射能量也不同。
全景红外雷达利用这种差异来实现目标物体的成像。
全景红外雷达的工作原理可以简单地概括为:首先,全景红外雷达会发射一束红外辐射能量,这个能量经过空气的散射和吸收后,会被目标物体反射、散射或吸收。
然后,全景红外雷达会接收到这些反射、散射或吸收的红外辐射能量,并将其转化为电信号。
最后,通过对这些电信号进行处理和分析,全景红外雷达就能够得到目标物体的空间分布信息,并生成相应的红外图像。
全景红外雷达的成像原理基于红外辐射的物理特性,具有很高的灵敏度和分辨率。
红外辐射能量可以穿透一些常见的障碍物,如烟雾、雾气、尘埃等,因此全景红外雷达在复杂环境下仍能够正常工作。
而且,全景红外雷达不受光线的干扰,可以在白天和夜晚都能够进行成像。
此外,全景红外雷达还可以实现对多目标的同时探测和成像,具有快速响应、准确度高的特点。
全景红外雷达是一种基于红外辐射原理的成像技术,通过接收目标物体发出的红外辐射能量来实现成像。
它具有高分辨率、全天候、全天时的特点,可以在安防、环境监测、救援等领域发挥重要作用。
通过了解全景红外雷达的成像原理,我们可以更好地理解其工作原理,并为其应用提供更准确的支持。

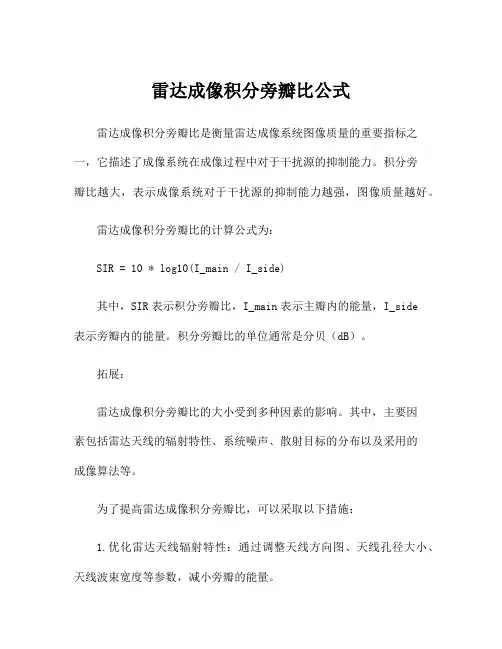

雷达成像积分旁瓣比公式
雷达成像积分旁瓣比是衡量雷达成像系统图像质量的重要指标之一,它描述了成像系统在成像过程中对于干扰源的抑制能力。
积分旁
瓣比越大,表示成像系统对于干扰源的抑制能力越强,图像质量越好。
雷达成像积分旁瓣比的计算公式为:
SIR = 10 * log10(I_main / I_side)
其中,SIR表示积分旁瓣比,I_main表示主瓣内的能量,I_side
表示旁瓣内的能量。
积分旁瓣比的单位通常是分贝(dB)。
拓展:
雷达成像积分旁瓣比的大小受到多种因素的影响。
其中,主要因
素包括雷达天线的辐射特性、系统噪声、散射目标的分布以及采用的
成像算法等。
为了提高雷达成像积分旁瓣比,可以采取以下措施:
1.优化雷达天线辐射特性:通过调整天线方向图、天线孔径大小、天线波束宽度等参数,减小旁瓣的能量。
2.降低系统噪声:采用低噪声放大器、有效的信噪比增益技术等,以提高系统的信噪比,从而减小旁瓣的能量。
3.优化成像算法:选择适合的成像算法,如谱分析法、波束形成
方法等,以提高图像的分辨率和对干扰源的抑制能力。
4.控制散射目标分布:通过对目标的选取、分类、滤波等处理,
减小干扰目标对成像结果的影响,进而提高积分旁瓣比。
综上所述,雷达成像积分旁瓣比是一个衡量雷达成像系统图像质
量的指标,通过优化天线辐射特性、降低系统噪声、优化成像算法以
及控制散射目标分布等手段,可以提高积分旁瓣比,从而改善雷达成
像系统的成像效果。
雷达成像技术在无人机中的应用一、引言无人机技术的迅猛发展为人们带来了广阔的应用前景,其中雷达成像技术在无人机中的应用日益受到关注。
雷达成像技术通过发送和接收雷达信号,可高分辨率地获取目标的空中图像,有效提升了无人机的目标探测、跟踪和识别能力。
本文将着重介绍雷达成像技术在无人机中的应用。
二、雷达成像技术概述1. 雷达成像原理雷达成像技术是通过向目标发射脉冲雷达信号,接收反射回来的信号来获取目标信息。
根据回波信号的时间、幅度、相位等特征,可以将目标的空间信息重构成二维或三维图像。
2. 雷达成像分类根据成像方式,雷达成像可分为合成孔径雷达(SAR)和实时成像雷达(ISAR)。
SAR通过合成一个大孔径,利用目标相对于雷达的运动合成高分辨率图像;ISAR则是在雷达和目标之间相对运动的过程中,实时生成目标的高分辨率图像。
三、雷达成像技术在无人机中的应用1. 目标探测和跟踪无人机搭载雷达成像系统可以快速准确地发现目标,并跟踪目标的位置和动态信息。
在搜索和救援、侦察、边防巡逻等应用场景中,无人机的雷达成像技术能够在复杂环境中有效地探测目标,提供实时的情报支持。
2. 地形感知和导航雷达成像技术可以获取地面或海面的三维地形图像,在无人机的自主导航和飞行控制中起到重要作用。
无人机借助雷达成像系统可以实时感知障碍物、地表结构等信息,提供精确的地标和导航数据,确保无人机安全飞行。
3. 智能决策支持无人机通过搭载雷达成像系统,可实时获得目标的高分辨率图像,提供决策者更全面的信息支持。
例如在灾害救援、城市规划等领域,无人机的雷达成像技术可以帮助决策者准确了解现场情况,制定科学有效的行动方案。
4. 军事领域应用无人机的雷达成像技术在军事领域有着广泛的应用。
它可以帮助军方实时获取敌方目标的位置、航迹等信息,提供有效的军事侦察和情报支持。
此外,在电子战中,无人机搭载雷达成像系统还可以实现对敌方雷达设备的侦测和干扰。
四、雷达成像技术在无人机中的挑战和趋势1. 技术挑战无人机搭载雷达成像系统有着体积、重量和功耗等方面的限制,如何在有限的资源条件下实现高分辨率成像仍然是一个技术难题。
第六章 成像雷达简介在前面几章我们致力于详细介绍了关于雷达的以下几方面基本原理,如: 发射/接收、天线、波形、传播、RCS (雷达散射截面)、SNR (信噪比)、探测及距离测量精度、速度、方位角。
本章结合这些基本理论,讨论将这些技术应用于旋转目标的显著优点,而这些是我们研究成像雷达的重要领域。
6.1 距离—速度压缩我们考虑一个固定雷达方向不变的波束观测某一区域。
我们意图获得回波信号,此信号是距离、速度对时间的函数。
举个例子来说,有一个位于陆地朝向海面的雷达。
假定此雷达具有恒定PRF (R f ),发射步频波,即是说雷达发射N (N ≥1)个单频率脉冲组成的多个脉冲群,每一个脉冲群中,脉冲的频率都比它的前一个脉冲的频率大f ∆,雷达每秒发射N f R /个脉冲群。
每个脉冲群的带宽为B ,每个脉宽为τ。
在一个脉冲群中,第n 个独立脉冲的频率由下式给出Nn fn f f n ,......,1)1(0=∆-+=fN B ∆-=)1((6.1) A/D 转换器在每一个回波脉冲后获得一个采样(每一个脉冲组获得N 个采样)。
共采集M 组(M>>1)。
通过脉冲压缩,处理器得到一个纵向距离剖面像,其距离分辨率为B c rpn 2/~δ,纵向距离长度为rpn N r δ~∆。
(本书8.1.5将对此做进一步讨论,分析变量是从峰值到第一个零点变化。
)类似地,采用多普勒处理方法,每一个距离采集器被整理为速度采集器,其速度分辨率为NM f R vpn 2/~λδ,不模糊LOS 速度为N f v R 2/~λ∆(参见4.2节)。
作为一种选择,我们考虑一个N f PRF R /=的长度为M 的线形调频(LFM )脉冲序列。
每一个脉冲组带宽为B ,每一个脉冲宽度为τ,每一个脉冲采样N 次(见Problem6.1)。
对一个给定的延迟时间(可能从0.1s 到1s ),输出设备可以产生一个两维的雷达回波图,它是距离与LOS 速度的函数。
