AC-25C粗粒式沥青混凝土下面层施工方案(2)

  • 格式：doc
  • 大小：235.03 KB
  • 文档页数：19

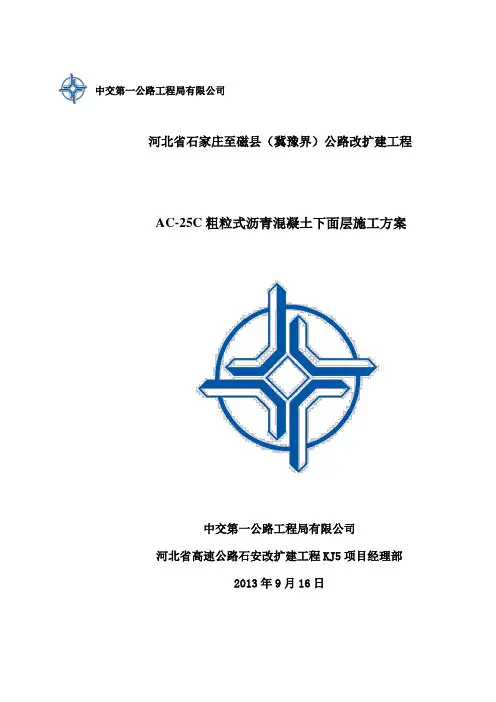

中交第一公路工程局有限公司

河北省石家庄至磁县（冀豫界）公路改扩建工程

AC-25C粗粒式沥青混凝土下面层施工方案

中交第一公路工程局有限公司 河北省高速公路石安改扩建工程KJ5项目经理部 2013年9月16日 目 录 1、工程概况 .............................................................. 4 2、试验段选取 ............................................................ 4 3、试验段铺筑目的 ........................................................ 4 4、施工准备 .............................................................. 4 4.1、原材料的质量控制 ................................................. 4 4.2、配合比设计过程 ................................................... 5 4.3、施工机械、设备、人员的进场 ....................................... 6

5、施工工艺 .............................................................. 9 5.1、施工准备 ......................................................... 9 5.2、施工放样 ......................................................... 9 5.3、材料检测 ......................................................... 9 5.4、沥青混合料拌制 .................................................. 11 5.5、混合料运输 ...................................................... 11 5.6、沥青混合料摊铺 .................................................. 12 5.7、沥青混合料碾压 .................................................. 13 5.8、横缝处理 ........................................................ 14 5.9、交通管制 ........................................................ 14

6、质量保证措施 ......................................................... 14 6.1、事前控制： ...................................................... 14 6.2、事中控制： ...................................................... 15 6.3、 事后控制： ..................................................... 15 6.4、质量检查 ........................................................ 16

7、现场文明施工 ......................................................... 17 8、安全生产 ............................................................. 17 9、环境保护措施 ......................................................... 18 河北省石安改扩建工程KJ5项目经理部 沥青混合料下面层施工方案 中交第一公路工程局有限公司 AC-25C粗粒式沥青混凝土下面层施工方案 1、工程概况 主线路面下面层为粗粒式沥青混凝土（AC-25C）厚度8cm，沥青采用A级70号石油沥青。 2、试验段选取 根据现场施工的实际情况，我部选定在K407+120---K407+460左幅作为沥青下面层试验段铺筑路段，该段下面层宽10.74m，长320 m 3、试验段铺筑目的 为了保证沥青面层大面积施工的质量，取得适合本项目的标准施工方法，用以指导施工，以达到以下目的： （1）根据沥青路面各种施工机械匹配的原则，确定合理的施工机械和组合方式及沥青混合料拌和设备与运输车辆、摊铺能力的协调性。 （2）通过试拌确定拌和机的上料速度、拌和数量与时间、骨料加热温度与拌和温度等操作工艺，验证沥青混合料生产配合比和沥青混合料的性质。 （3）通过试铺确定：摊铺机的摊铺速度和摊铺温度；压路机的组合、碾压顺序、遍数、速度，确定松铺系数。 （4）试拌试铺后，依据沥青混合料的抽提试验结果、路面外观质量和路面压实度等确定用于大面积施工生产的标准配合比。 （5）全面检查材料质量及施工质量，并对质量不合格原因的查找及今后施工采取的措施。 4、施工准备 4.1、原材料的质量控制 A、沥青材料：采用A级70号石油沥青 B、粗集料、细集料、矿粉采用鑫茂石料场生产的碎石 由试验室对沥青路面所选用的原材料按照图纸设计及规范要求对沥青和各规格的矿料的物理性质级配等进行试验并报监理工程师审核。经过监理工程师进行平行验证后确认质量合格的原材料才能在本工程中使用。 河北省石安改扩建工程KJ5项目经理部 沥青混合料下面层施工方案 中交第一公路工程局有限公司 4.2、配合比设计过程 A、目标配合比设计阶段：由试验室进行马歇尔试验，确定最佳沥青用量和矿料级配作为目标配合比，供拌和机各冷料仓进料速度和试拌时使用。根据拌合机冷料仓上料比例和沥青用量。沥青混凝土下面层AC-25的目标配合比：矿料比例为:1#料(10～30mm)：2#料(10～20mm)：3#料(5～10mm)：4#料(3～5mm)：5#料(0～3mm)：(矿粉)：(沥青)=18%：30%：15%：12%：24%：1.0%：3.8%。最佳油石比为3.9% B、生产配合比阶段：从二次筛分的各热料仓里的材料取样进行筛分，确定各热料仓的下料计量值，供控制室拌制三种不同沥青含量的混合料（一般为目标配合比中最佳沥青用量及它的±0.3%各一种），再由试验室进行马歇尔试验，确定生产配合比的最佳沥青用量。 C、生产配合比验证阶段：搅拌设备根据试验室提供的生产配合比，设定自动计量的数据进行试拌，铺筑试验段，并用试拌混合料及路上钻芯取样进行马歇尔试验，由此确定生产用的标准配合比，作为生产控制和质量检验的标准。

沥青下面层AC-25C生产配合比 材料规格 24-32mm碎石 18-24mm碎石 11-18mm碎石 7-11mm碎石 4-7mm石屑 0-4mm石屑 沥青 比例（%） 5 20 20 15 10 26 3.6 河北省石安改扩建工程KJ5项目经理部 沥青混合料下面层施工方案

中交第一公路工程局有限公司 4.3、施工机械、设备、人员的进场 （1）施工机械

序号 机械或设备名称 型号 台数 性能 新旧状况 备注 1 沥青拌和设备 河北廊坊DG5000 1 良好 较新 2 沥青摊铺机 沃尔沃ABG8820 1 良好 较新 3 胶轮压路机 LTP2030 2 良好 较新 4 胶轮压路机 徐工XP301 1 良好 较新

5 双钢轮压路机 DYNAPAC CC624HF 2 良好 较新

6 双钢轮压路机 Lngersoll Rand DD-120 1 良好 较新 7 运输车 东风 20 良好 较新 8 装载机 ZL50 8 良好 较新 河北省石安改扩建工程KJ5项目经理部 沥青混合料下面层施工方案

中交第一公路工程局有限公司 （2）施工人员 序号 工种 数量 备注 1 拌和站操作人员 5 2 装载机操作人员 5 3 车辆驾驶员 20 4 摊铺机操作人员 2 5 压路机操作人员 8 6 摊铺辅助工人 15 7 拌和站辅助工人 15 8 测量工人 6 （3）、试验仪器设备

序号 名称 数量 1 针入度仪 1台 2 延度仪 1台 3 沥青混合料马歇尔试验仪 1台 4 马歇尔试件击实仪 1台 5 沥青混合料离心抽提仪 1台 6 渗水仪 1台 7 路面取芯机 1台 8 连续式平整仪 1台 9 插入式温度计 1台 10 标准筛 1台 河北省石安改扩建工程KJ5项目经理部 沥青混合料下面层施工方案 中交第一公路工程局有限公司 （4）、测量设备 序号 名称 数量 1 水准仪 1台 2 全站仪 1台 3 钢尺 1台 （1）施工前将用于本工程施工中的各种机械、设备的配置数量、性能、吨位、完好情况，运转情况，进行检查，并把检查结束形成书面资料，经监理工程师批复之后方可投入使用。 （2）将参与本工程的试验、检测、资料、特种工、辅助工等人员的进场情况向监理工程师报告。
