液压传动复习题b

  • 格式：doc
  • 大小：690.50 KB
  • 文档页数：10

简答题 1、简述液压传动系统的主要组成部分。 答：液压泵，执行元件，控制元件，辅助元件。 2、简述容积式液压泵能够连续吸液、排液的根本原因。 答：容积式液压泵必须具备密封且可变的工作容腔和配流机构。配流机构一方面隔离高压、低压腔，另一方面配合吸、排液腔完成吸、排液。 3、何为液压泵的困油现象？并说明困油引起的后果。 答：1)液压泵工作的某一短暂时间段内产生一个与吸液腔和排液腔均不沟通的闭死容积，此闭死容积在此时间段内发生容积变化，导致此容腔内的压力急剧上升或急剧下降，此现象称为困油现象。 2）困油现象导致气穴、气蚀，增加泵轴承上的载荷，引起泄漏、降低容积效率，产生振动及噪声。 4、简述影响外啮合齿轮泵容积效率的主要因素及提高容积效率的主要方法。 答：外啮合齿轮泵的泄漏分为：轴向泄露、径向泄漏和齿轮啮合处泄漏，其中正常情况下轴向泄漏占总泄漏量的70％～80％，因此影响外啮合齿轮泵容积效率的主要因素是该泵的轴向泄漏。 解决办法：采用轴向间隙自动补偿装置即浮动侧板或浮动轴套。 5、比较双作用叶片泵与单作用叶片泵在性能上的主要差别。 答：流量脉动：双作用叶片泵的流量脉动及噪声比单作用叶片泵的小 径向力：双作用叶片泵的径向力平衡，单作用叶片泵的径向力不平衡 变量：单作用叶片可以做成变量泵，双作用叶片泵不可以做成变量泵 6、简述相同结构形式的液压泵与液压马达在结构上的主要区别。 答：由于下列原因造成马达与泵在结构上的差别： 运转正反：一般要求正反转，故结构上应对称。泵不需要正反转，故为了解决困油等 现象，结构上不对称。 转速范围、启动性能：马达转速范围大，有启动性能要求。泵转速范围小无启动性能 要求。故为提高马达在低速下的运转性能及提高马达的启动性 能，马达的轴承一般采用滚动轴承，而泵可以采用滑动轴承。 自吸能力、初始密封性能：液压泵有自吸能力能力的要求，无初始密封性要求。马达 有初始密封性要求，无自吸能力要求。为解决此性能要求 上的差别在结构上也有所不同。 7、简述液压传动系统中控制元件的主要作用。 答：液压系统中的控制元件主要为：压力控制元件、流量控制元件、方向控制元件 压力控制元件：控制、调节系统中液体的压力； 流量控制元件：控制系统流量，控制执行元件的运行速度； 方向控制元件：控制液流方向，控制执行元件的运行方向。 8、简述采用节流阀的回油节流调速回路与旁路节流调速回路在性能上的主要区别。 答：调速范围：回油节流调速的调速范围比旁路节流调速大。 承载能力：回油节流调速的的承载能力比旁路节流调速大。 效 率：回油节流调速的回路效率比旁路节流调速小。 9、简述采用节流阀的进油节流调速回路与回油节流调速回路在性能上的主要区别。 答：采用节流阀的进油节流调速回路与回油节流调速回路在速度负载特性、速度刚度和功率特性方面相似。 主要区别： 承受负值负载能力：进油路节流调速回路不能承受负值负载，回油路节流调速回路能 承受负值负载； 运动平稳性：进油路节流调速回路的运动平稳性不如回油路节流调速回路好； 启动性能：进油路节流调速回路的启动性能比回油路节流调速回路好。 10、根据功能和工作原理的不同，简述溢流阀与定值减压阀的主要区别。 答：减压阀为出口压力控制，溢流阀为进口压力控制 减压阀阀口常开，溢流阀阀口常闭 减压阀出口为压力油，其泄漏应单独引回油箱；溢流阀出口直接接回油箱，其泄漏可以由阀体内流道内泄至出口，而不必单独引回油箱 11、简述溢流阀在液压传动系统中的主要功能。 答：稳压：溢流、恒定系统压力。 限压：限定系统最高工作压力，起到安全作用。 背压、加载：作为执行元件的背压阀，使执行元件运行稳定；作为系统的加载阀，为系统加载。 12、简述液压系统中蓄能器的主要作用。 答：作辅助动力源，保压和补充泄露，吸收压力冲击和脉动。 13、简述定量泵－变量马达容积调速回路变量调节参数与马达输出参数的关系。 答：定量泵－变量马达容积调速回路的变量调节参数为变量马达的排量，回路输出参数为液压马达的转速、输出转矩和马达输出功率。 马达排量与马达转速成反比关系 马达排量与马达输出转矩成正比 马达排量与马达输出功率无关，即为恒功率调速 14、简述变量泵－定量马达容积调速回路变量调节参数马达输出参数的关系。 答：变量泵－定量马达容积调速回路的变量调节参数为变量泵的排量，回路输出参数为液压马达的转速、输出转矩和马达输出功率。 泵排量与马达转速成正比线性关系 泵排量与马达输出功率成正比线性关系 泵排量与马达输出转矩无关，即为恒转矩调速

计算题

1、已知液压泵的输出压力10pMPa，泵的排量200VmL/r，转速1450nr/min，容积效率0.95V，总效率0.9。计算： （1）该泵的实际流量；（2）驱动该泵的电机功率。 解：（1）该泵的实际流量；

VqVn

20014500.95

=275.5L/ min＝4.59×10-3m3/s （2）驱动该泵的电机功率 /Wpq

=10*106*4.59*10-3/0.9 =51kW

2、由定量泵和变量液压马达组成的回路中，泵排量pV=50mL/r，转速pn=1000r/min，液压马达的排量

mV=12.5～50 mL/r，安全阀调定压力为ap=10MPa，泵和马达的容积效率和机械效率都是100%。试求：

（1）调速回路的最低转速；（2）在最低转速下，回路能输出的最大扭矩。 解： （1）调速回路的最低转速 minmmax/ppnVnV

=501000/50 =1000r/min （2）在最低转速下，回路输出的最大扭矩

maxmmax/(2)aTpV

=6610105010/(2) =79.6Nm 3、某液压泵额定工作压力10pMPa，排量12VmL/r，理论流量24tql/min，机械效率0.80m。试求：（1）泵的转速；（2）液压泵的输入功率。 解： （1）转速

/tnqV

32410/12

=2000r/min （2）液压泵的输入功率

/tmNpq

6310102410/60/0.8

=5kW

4、由变量泵和变量液压马达组成的容积调速回路，变量泵转速pn=1200r/min，排量pV=0～8mL/r，液压

马达的排量mV=4～12mL/r，安全阀调定压力为ap=4MPa，试计算（所有损失不计）： （1）液压马达的最高转速；（2）最大输出功率。 解： （1）最高转速

maxmaxmin/ppmnVnV

=81200/4 =2400r/min （2）回路能输出的最大功率

maxmaxappWpVn

=664108101200/60 =0.64kW 5、斜盘式轴向柱塞泵的柱塞分布圆直径80Dmm，柱塞直径16dmm，柱塞数9z，斜盘倾角o22，

容积效率0.9V，泵转速1000nr/min。试计算：(1) 泵的排量；(2) 泵的实际输出流量。 解： (1) 泵的排量 2tan4VdDz

221o16108010tan2294

=58.49mL/r (2)泵的实际输出流量

VqVn

=-358.491010000.9 =52.64 L/min

6、变量泵—定量马达容积调速回路中，已知液压马达的排量mV=120mL/r，液压泵的排量pV=10～50mL/r，

转速pn=1200r/min，安全阀的调定压力ap=10MPa。设液压泵和液压马达的容积效率、机械效率均为100％。试求：（1）液压马达的最大输出转速；（2）液压马达的最大输出扭矩。 解： （1）液压马达的最大输出转速

maxmaxm/ppnVnV

=501200/120 =500r/min （2）液压马达的最大输出扭矩

maxm/(2)aTpV

=66101012010/(2) =191Nm 7、A6V107型变量马达的最大排量max107VmL/r，额定压力35pMPa，容积效率V和机械效率m均为0.95，试计算： （1）最大输出扭矩；（2）若马达在最大排量下，以2000n r/min运转时，输入马达的流量是多大？ 解： （1）最大输出扭矩

maxmax/(2)mTpV

=663510107100.95/(2) =566.23Nm （2）输入马达的流量

max/VqVn

3107102000/0.95

=225.26 L/min

8、如图所示，变量泵的转速pn=1000r/min，排量pV=40mL/r，工作压力p=6MPa，进油路和回油路压力损

失121pp MPa，液压缸大腔有效面积1001Acm2, 小腔有效面积502Acm2。液压泵和液压缸的所有效率均为100％。试求：（1）活塞产生的推力；（2）液压缸的输出功率。 解： （1）推力

合集下载

液压与气压传动复习题及答案

液压与气压传动复习题及答案

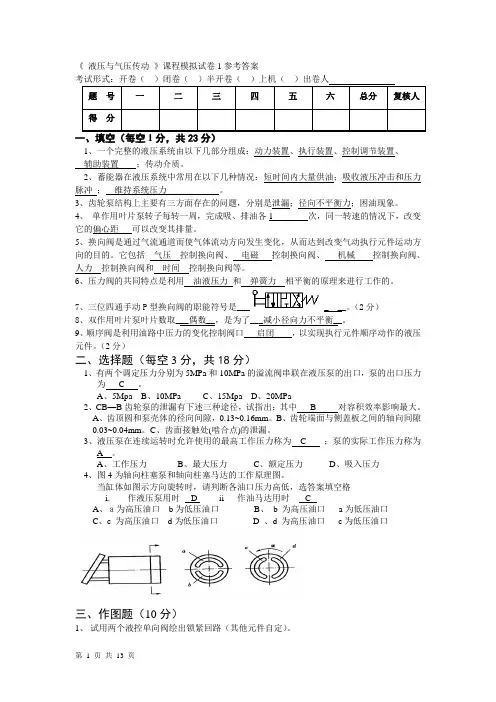

《液压与气压传动》课程模拟试卷1参考答案1、一个完整的液压系统由以下几部分组成：动力装置、执行装置、控制调节装置、辅助装置；传动介质。

2、蓄能器在液压系统中常用在以下几种情况：短时间内大量供油；吸收液压冲击和压力脉冲；维持系统压力。

3、齿轮泵结构上主要有三方面存在的问题，分别是泄漏；径向不平衡力；困油现象。

4、单作用叶片泵转子每转一周，完成吸、排油各1 次，同一转速的情况下，改变它的偏心距可以改变其排量。

5、换向阀是通过气流通道而使气体流动方向发生变化，从而达到改变气动执行元件运动方向的目的。

它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等。

6、压力阀的共同特点是利用油液压力和弹簧力相平衡的原理来进行工作的。

7、三位四通手动P型换向阀的职能符号是____ __。

（2分）8、双作用叶片泵叶片数取___偶数__，是为了___减小径向力不平衡__。

9、顺序阀是利用油路中压力的变化控制阀口启闭，以实现执行元件顺序动作的液压元件。

（2分）二、选择题（每空3分，共18分）1、有两个调定压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为 C 。

A、5MpaB、10MPaC、15MpaD、20MPa2、CB—B齿轮泵的泄漏有下述三种途径，试指出：其中 B 对容积效率影响最大。

A、齿顶圆和泵壳体的径向间隙，0.13~0.16mm。

B、齿轮端面与侧盖板之间的轴向间隙0.03~0.04mm。

C、齿面接触处(啮合点)的泄漏。

3、液压泵在连续运转时允许使用的最高工作压力称为 C ；泵的实际工作压力称为A 。

A、工作压力B、最大压力C、额定压力D、吸入压力4、图4为轴向柱塞泵和轴向柱塞马达的工作原理图。

当缸体如图示方向旋转时，请判断各油口压力高低，选答案填空格i.作液压泵用时_ D ____ ii 作油马达用时___ C __A、ａ为高压油口b为低压油口B、b 为高压油口a为低压油口C、c 为高压油口d为低压油口 D 、d 为高压油口c为低压油口三、作图题（10分）1、试用两个液控单向阀绘出锁紧回路（其他元件自定）。

液压传动十四、气压传动十五测试题附答案

液压传动十四、气压传动十五测试题附答案

液压传动（十四）、气压传动（十五）（答案）一、选择题1、活塞有效作用面积一定时，活塞的运动速度取决于（C）。

A、液压缸中油液压力B、负载阻力的大小C、进入液压缸的流量D、液压缸的输出流量2、液压传动的特点（B）。

A、可与其它传动方式联系，但不易实现远距离操纵和自动控制。

B、速度扭矩功率均可作无级调节。

C、不按实现系统的过载保持与保压。

3、当液压系统有几个负载并联时，系统压力取决于克服负载的各个压力值中的（A）A、最小值B、额定值C、最大值D、极限值4、溢流阀在液压系统中的联接方式为（B）。

A、串联B、并联C、装在液压泵前D、装在回油路上5、油液特性的错误提法是（B ）。

A、在液压传动中，油液可近似看作不可压缩B、油液的粘度与温度变化有关，油温升高，粘度变大C、粘性是油液流动时，部产生摩擦力的性质D、低压液压传动中，压力的大小对油液的流动性影响不大，一般不予考虑6、静止油液中（C ）。

A、任何一点所受的各个方向的压力都不相等B、油液压力的方向不总是垂直于受压表面C、当一处受到压力作用时，将通过油液传递到连通器的任意点上，而且其压力值处处相等D、部压力不能传递动力7、液压系统的执行元件是（C ）。

A．电动机B．液压泵C．液压缸或液压马达D．液压阀8、液压系统中液压泵属（A ）。

A．动力部分B．执行部分C．控制部分D．辅助部分9、液压传动的特点有（B ）。

A．可与其他传动方式联用，但不易实现远距离操纵和自动控制B．可以在较大的速度围实现无级调速C．能迅速转向、变速、传动准确D．体积小、质量小，零部件能自润滑，且维护、保养和排放方便10、活塞（或液压缸）的有效作用面积一定时，活塞（或液压缸）的运动速度取决于（ C ）。

A．液压缸中油液的压力B．负载阻力的大小C．进入液压缸的油液流量D．液压泵的输出流量11、如图所示液压缸中，活塞截面积A1、活塞杆截面积A2、活塞运动速度υ为已知。

下列判断中正确的是（B ）A ．进入液压缸的流量q v1与从液压缸排出的流量q v2相等，即q v1= q v2 。

液压与气压传动期末试卷及答案

液压与气压传动期末试卷及答案

液压与气压传动考试试卷一、判断题（对的打“√”，错的打“×”，每题1分，共15分）1．（×）连续性方程是能量守定律在流体力学中的一种表达形式。

2．（×）绝对压力是以绝对真空为基准的压力，用压力表测得的压力数值就是绝对压力。

3．（×）在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为理论流量，它等于排量、转速和泵的容积效率三者之乘积。

4．（×）先导式溢流阀的调压弹簧是主阀芯上的弹簧。

5．（√）调速阀是由定差减压阀与节流阀串联而成的组合阀。

6．（√）轴向柱塞泵是通过调节斜盘来调节泵的排量。

7、(×)在液压传动系统中，为了实现机床工作台的往复运动速度一样，采用单出杆活塞式液压缸。

8、(√)三位换向阀的阀芯未受操纵时，其所处位置上各油口的连通方式就是它的滑阀机能。

9（×）与机械传动相比，液压传动的优点是可以得到严格的传动比。

10（×）对同一定量泵，如果输出压力小于额定压力且不为零，转速不变，则实际流量小于额定流量。

11（×）齿轮泵多用于高压系统，柱塞泵多用于中压系统，叶片泵多用于低压系统。

12（×）减压阀的主要作用是使出口压力低于进口压力且保证进口压力稳定。

13（√）换向阀是通过改变阀芯在阀体内的相对位置来实现换向作用的。

14（×）在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用双杆式液压缸。

15（×）不考虑泄漏的情况下，根据液压泵的几何尺寸计算而得到的排量称为理论流量。

二、填空题（每空1分，共25分）1．液压传动主要以液体的压力能进行工作。

对于结构及尺寸确定的液压系统，其执行元件的工作压力决定于工作负载，执行元件的速度决定于流量。

2．液体受压力作用而发生体积缩小的性质称为液体的可压缩性，当液压油中混有空气时，其抗压缩能力将降低。

3．限压式变量叶片泵是利用工作压力的反馈作用实现的，它具有内反馈和外反馈 两种形式。

液压与气压传动考试题及答案

液压与气压传动考试题及答案

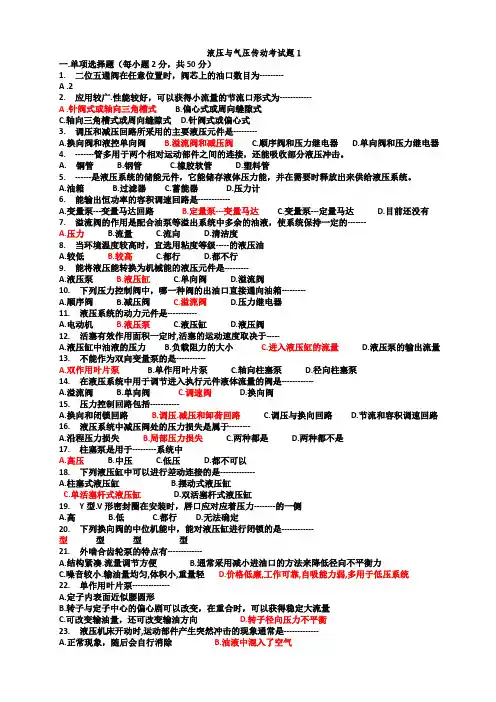

液压与气压传动考试题1一.单项选择题（每小题2分，共50分）1. 二位五通阀在任意位置时，阀芯上的油口数目为---------A .22. 应用较广.性能较好，可以获得小流量的节流口形式为------------A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式C.轴向三角槽式或周向缝隙式D.针阀式或偏心式3. 调压和减压回路所采用的主要液压元件是---------A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4. -------管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。
