高层建筑施工测量

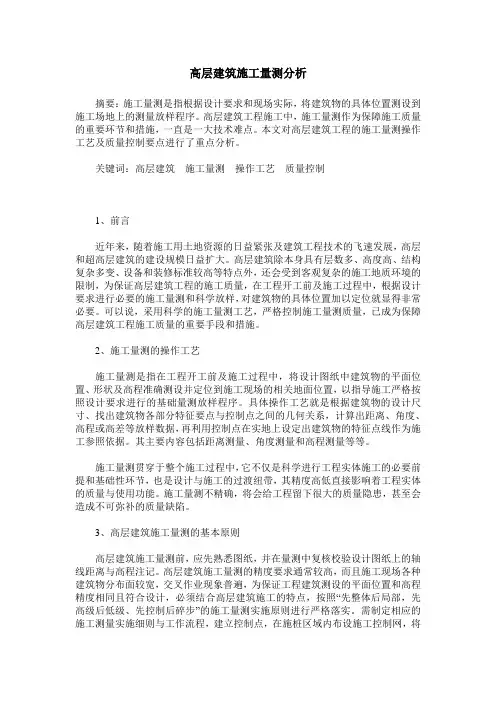

高层建筑施工量测分析摘要：施工量测是指根据设计要求和现场实际，将建筑物的具体位置测设到施工场地上的测量放样程序。

高层建筑工程施工中，施工量测作为保障施工质量的重要环节和措施，一直是一大技术难点。

本文对高层建筑工程的施工量测操作工艺及质量控制要点进行了重点分析。

关键词：高层建筑施工量测操作工艺质量控制1、前言近年来，随着施工用土地资源的日益紧张及建筑工程技术的飞速发展，高层和超高层建筑的建设规模日益扩大。

高层建筑除本身具有层数多、高度高、结构复杂多变、设备和装修标准较高等特点外，还会受到客观复杂的施工地质环境的限制，为保证高层建筑工程的施工质量，在工程开工前及施工过程中，根据设计要求进行必要的施工量测和科学放样，对建筑物的具体位置加以定位就显得非常必要。

可以说，采用科学的施工量测工艺，严格控制施工量测质量，已成为保障高层建筑工程施工质量的重要手段和措施。

2、施工量测的操作工艺施工量测是指在工程开工前及施工过程中，将设计图纸中建筑物的平面位置、形状及高程准确测设并定位到施工现场的相关地面位置，以指导施工严格按照设计要求进行的基础量测放样程序。

具体操作工艺就是根据建筑物的设计尺寸、找出建筑物各部分特征要点与控制点之间的几何关系，计算出距离、角度、高程或高差等放样数据，再利用控制点在实地上设定出建筑物的特征点线作为施工参照依据。

其主要内容包括距离测量、角度测量和高程测量等等。

施工量测贯穿于整个施工过程中，它不仅是科学进行工程实体施工的必要前提和基础性环节，也是设计与施工的过渡纽带，其精度高低直接影响着工程实体的质量与使用功能。

施工量测不精确，将会给工程留下很大的质量隐患，甚至会造成不可弥补的质量缺陷。

3、高层建筑施工量测的基本原则高层建筑施工量测前，应先熟悉图纸，并在量测中复核校验设计图纸上的轴线距离与高程注记。

高层建筑施工量测的精度要求通常较高，而且施工现场各种建筑物分布面较宽，交叉作业现象普遍，为保证工程建筑测设的平面位置和高程精度相同且符合设计，必须结合高层建筑施工的特点，按照“先整体后局部，先高级后低级、先控制后碎步”的施工量测实施原则进行严格落实。

2.做好个人防护，佩戴安全帽、安全带等防护装备。
3.定期检查设备，确保设备安全运行。
4.建立应急预案，提高应对突发事件的能力。
十、成果交付
1.提供完整的测量报告，包括测量数据、图表、分析等内容。
2.提供原始测量记录、设备校准证书等附件。
3.提供电子版成果文件。
本方案旨在为高层建筑物的测量提供一套严谨、细致的操作指南，确保测量工作的合规性、科学性和有效性。在实际操作过程中，应根据实际情况灵活调整，确保测量目标的实现。
2.严格遵守施工现场管理制度，确保测量人员人身安全；
3.对测量设备进行定期检查、维护，保证设备安全运行；
4.做好数据备份，防止数据丢失。
九、成果提交
1.提交完整的测量成果报告，包括测量数据、图表、分析等；
2.提交测量原始记录、仪器检定证书等附件；
3.提交电子版成果，包括测量数据、成果报告等。
本方案旨在为高层建筑物测量提供一套严谨、科学的操作流程与方法，以确保测量工作合法合规、高效有序地进行。在实际操作过程中，如遇特殊情况，可根据实际情况予以调整。
高层测量方案
第1篇
高层测量方案
一、概述
本方案旨在为我国某高层建筑物的测量提供一套科学、合理、合规的操作流程与方法。通过对建筑物进行精确测量，为后续工程设计、施工、运维等环节提供基础数据支持。本方案遵循我国相关法律法规，结合项目实际情况，充分考虑测量过程中的技术要求及安全措施。
二、测量目标
1.获取建筑物的平面位置、高程、形状、尺寸等基本信息；
四、测量方法与设备
1.平面控制测量：
采用GPS静态测量方法，设备为高精度双频GPS接收机。
2.高程控制测量：
采用水准测量方法，设备为数字水准仪。

高層建築施工測量施工方案1 施工測量依據設計圖紙和甲方給定的座標點，進行建築物的定位放線，建立施工測量控制網。

控制網點必須留在便於施工複測而又不易破壞的地方，應用混凝土包裹以防施工中擾動網點，造成測量誤差。

1.1平面控制網的佈設平面控制網由甲方和中冶集團瀋陽勘察研究總院提供，3 號樓由○B 、○J 、○1 、○37 軸、4 號樓由○D 、○L 、○1 、○35 軸方向構成矩形平面控制網，依據矩形平面控制網控制建築物地下室軸線，地下室放樣依次為依據。

詳圖見後附圖。

由於3 號樓在地下室以上分成四段施工，所以控制網要加密，在-0.9m 的板依據原有的控制網放樣，以此為依據，重新建立平面控制網，距○2 、○18 、○36軸1m 平行線和距○D 、○J 軸1m 平行線的交點A、B、C、D、E、F 構成矩形控制網，控制一～四段放樣。

整個建築物的控制點上層留置300mm×300mm預留洞，傳遞各軸線位置。

由於4 號樓在地下室以上分成三段施工，在-0.9 的板依據原有的控制網放樣，依次為依據，重新建立平面控制網，距3、11 軸1m 平行線和距B、J軸1m 平行線的交點A、B、C、D,構成矩形控制網，控制一段放樣。

距12、25、33 軸1m 平行線和距D、L 軸1m 平行線的交點E、F、G、H、L、J,構成矩形控制網,控制一、二、三段放樣。

1.2高程測量標高控制根據建設單位提供的水準點，利用水準儀、塔尺、鋼尺傳遞至底板來控制標高。

注意結構與建築標高的不同。

對於建設單位所提供的水準點應就近引測一較為永久的標高複測點，標注其絕對標高值。

建設單位所提供水準點及標高複測點應有書面記錄，並應有建設單位及監理單位現場代表簽字認證。

水準點及絕對標高由加方提供，位置在迎賓路的四川天府酒店對面路橋欄杆臺上。

絕對高程為8.078m。

3 號樓、4 號樓±0.000 引測在售樓處和營房牆上，並用紅油漆標注，用來控制地下室高程測量。

浅谈高层建筑施工测量【摘要】: 随着经济发展,高层建筑不断增多,给施工测量带来一定的难度,施工现场方案是否合理,获得的数据是否准确可靠,以及测量人员的专业技术水平等均直接对工程质量造成影响,必须重视并做好测量施工质量控制工作。

笔者结合多年测量工作的经验, 简述了高层建筑工程施工测量的特点，并分析了高层建筑施工过程中测量的控制要点。

【关键词】:高层建筑施工测量特点中图分类号：tu97文献标识码： a 文章编号：测量精度的高低直接影响到工程质量的好坏,是衡量高层建筑施工质量的一个重要指标,下面针对高层建筑施工测量的主要内容与专业测量特点,对高层建筑施工测量工作进行简述。

一、高层建筑工程施工测量的特点（一）影响因素多高层建筑施工测量精度除建筑设计、施工工艺和施工环境影响外,还受测量仪器精度和测量技术人员素质影响。

建筑高度越大、造型越复杂,施工过程中高层建筑变形越显著。

基础刚度越小,施工过程中超高层建筑沉降越大,差异沉降也越显著。

建筑侧向刚度越小,施工过程中超高层建筑受施工环境和施工荷载影响就越大。

（二）精度要求高高层建筑精度的准确与否直接决定着施工的质量。

首先,为加快施工速度,高层建筑大多采用阶梯状流水施工流程,大量采用工厂预制、现场装配的施工工艺,如钢结构工程、幕墙工程,工业化生产也对施工测量精度提出了较高的要求。

高层建筑由于结构超高,结构受力受施工测量精度影响比较大,如果施工测量误差很大,不但会影响建筑功能正常发挥,如长距离高速电梯的正常运行,而且会恶化高层建筑结构受力,因此必须严格控制施工测量误差。

（三）技术难度大高层建筑结构超高,平面控制网和高程垂直传递距离长,测站转换多,由于空间位置不断变化,高空测量控制网的稳定性也较差,测量累计误差较大。

高层建筑高度大,侧向刚度小,特别是体形奇特时,施工过程中受环境影响极为显著。

特别是高层建筑施工高空作业多,作业条件差,测量通视困难,高空架设仪器和接收装置也比较困难,常需设计特殊装置以满足观测条件这些都极大地增加了高层建筑施工测量的技术难度。
