QYGLJ-22N型金龙卡控水管理机使用说明书

  • 格式：doc
  • 大小：185.50 KB
  • 文档页数：4

QYGLJ-22N 型金龙卡控水管理机（以下简称二级管理机）是金龙卡自助控水收费系统的组成部分，它的主 要功能是建立上位机与控水器之间的。
1 主要参数 1.1 工作电源：交流 220V±10%；频率 50Hz。 1.2 上位机与二级管理机之间采用以太网通讯，一个上位机连接二级管理机数不超过 16 台，最大通讯距离 符合以太网规范。 1.3 二级管理机与控水器之间采用 RS-485 通讯，最大通讯距离为 1200 米，控水器数量不超过 100 台。 2 管理机安装 2.1 上位机与二级管理机连接 将上位机与二级管理机接入以太网。后面板上 RJ45 端口为以太网接口。 2.2 二级管理机与控水器连接 将二级管理机后面板上标有“RS－485 输出”的端子与控水器的通讯线连接。标示为“A”的与控水器的 绿线连接，标示为“B”的与控水器的兰线连接。 3 状态指示 在二级管理机前面板上有三个指示灯，左边为运行指示灯，中间为电源指示，右边为状态指示灯。 电源指示灯接通电源后常亮。 运行指示灯有常亮、闪烁和快速闪烁三种状态，分别表示与上层通讯异常、与上层通讯正常和停止工作。 状态指示灯有常亮、闪烁和常黑三种状态，分别表示与下层通讯异常、与下层通讯正常和停止工作。 4 管理机的使用 4.1 使用环境：温度 0℃--50℃，相对湿度范围：4090 (40℃)，气压：86kPa—106kPa 5 设置 管理机可以通过拨码开关设置机号、选择正常工作方式或工装方式、选择计时或计量工作方式。 设置方法如下：1—6 设置机号，7 选择计时或计量工作方式，8 选择正常工作方式或工装方式。拨码开关 标示 ON 一边表示开，另一边为关。设置必须在关机状态下进行。 5.1 设置机号 机号按二进制表示，每位拨码开关代表一位二进制数，1—6 位拨码开关代表二进制数低位到高位。可以表 示 0 号到 63 号。标示 ON 一边表示 1，另一边为 0。 5.2 设置正常或工装工作方式 工装方式在调试控水器时使用，能与控水器通讯，对控水器上的数据直接返回对应数据，不通过上位机即 可完成消费过程。 将拨码开关第 8 位拨到开或关位置，当开关为开时，为工装方式。开关为关时，为正常工作方式。 5.3 设置计时或计量工作方式 控水器分计时与计量型，管理机在调试时只支持单一类型，须选择工作方式。正常工作时，不用设。 将拨码开关第 7 位拨到开或关位置，当开关为关时，接计时控水器。当开关为开时，接计量控水器。
保证原创精品 已受版权保护保证原创精品 已受版权保护
QYGLJ-22N 型龙卡控水管理机 使用说明书
3XZX2.301.161SS
媒体编号 旧底图总号
底图总号 日期 签名
共2张
哈尔滨某电子股份有限公司
保证原创精品 已受版权保护保证原创精品 已受版权保护
QYGLJ-22N 型金龙卡控水器管理机使用说明书
6.3 出厂默认设置 管理机 IP 地址（标识为“IP Address”），192.168.2.100； 管理机子网掩码（标识为“Subnet Mask”），255.255.255.0； 管理机网关地址（标识为“Gateway”）， 192.168.2.1； 远程主机端口号（标识为“Connection Port Number”），7001； 远程主机 IP 地址（标识为“Remote Host IP Address”），192.168.1.251。 用户名（标识为“New Username”），user； 密码（标识为“New Password”），user；
旧底图总号
底图总号 日期 签名
拟制 审核 工艺
标准化
QYGLJ-22N 型 金龙卡控水管理机
使用说明书
标记 数量 更改单号 签名 日期
3XZX2.301.161SS
阶段 标记 第 1 张 共 2 张
保证原创精品 已受版权保护保证原创精品 已受版权保护
批准
6.1 设置 IP 地址 点击标识为“Ip set”的 IP 设置选项，进入 IP 设置页后，有五项信息可修改，不想修改的，可保 持不变。想修改的，按显示格式修改。如 IP 地址项，显示 192.168.2.100，改为 192.168.1.123。设置 与设置计算机 IP 的方法相近。 管理机 IP 地址（标识为“IP Address”）； 管理机子网掩码（标识为“Subnet Mask”）； 管理机网关地址（标识为“Gateway”），网关一般是所在 IP 段的一号，如管理机 IP 为 192.168.2.100， 网关设为 192.168.2.1； 远程主机端口号（标识为“Connection Port Number”），不要改变； 远程主机 IP 地址（标识为“Remote Host IP Address”），上层软件所在主机的 IP 地址； 添完确认无误后，点击标识为“send”的按钮，如设置成功，将返回“OK”信息，失败则返回“ERR” 信息。如放弃设置，点击标识为“cancel”的按钮。
6.2 设置用户名与密码 点击标识为“Password set”的用户设置选项，进入用户设置页后，有三项信息需添， 新用户名（标识为“New Username”），添想用的新用户名，若不想修改，添原用户名； 新密码（标识为“New Password”），添想用的新密码，若不想修改，添原密码； 新密码确认（标识为“New Password repeat”），本项是为防止添错新密码，再次添写新密码，应与 上一项相同。 添完确认无误后，点击标识为“send”的按钮，如设置成功，将返回“OK”信息，失败则返回“ERR” 信息。如放弃设置，点击标识为“cancel”的按钮。 注意：建议用户初次设置时修改用户名与密码，防止被非法改动。请记住新用户名与密码并做好保 护。
审核
3XZX2.301.161SS
标记 数量 更改单号 签名 日期
第2张
媒体编号
6 网络设置 管理机可以通过浏览器设置 IP 地址，用户密码等网络数据。 设置方法如下：启动浏览器，在地址栏输入网址，即管理机 IP 地址，进入设置网页。设置网页主要选项有 两项，用户密码设置与 IP 设置。可以点击选项进入相关设置。进入相关设置时，有时会提示输入用户名与密码。 用户只有正确输入才能进入。 用户初次使用时 IP 地址、用户名与密码见出厂默认设置。为防止网络冲突,初始设置时，网络上最好只连 一台管理机，检查管理机 IP 地址是否与现有机器冲突。
建议用户记录好 IP 地址、机号等管理机信息，以备查看。注意保护好用户名与密码。
该产品需报废处理时，应遵守国家及所在地方的法律法规要求，进行安全、环保处理。解剖产品分 类回收，亦可交经销商或我单位统一处理。
媒体编号
旧底图总号
底图总号
日期 签名
保证原创精品 已受版权保护保证原创精品 已受版权保护
拟制

合集下载

联网水表使用说明书

联网水表使用说明书

远传型预付费水表（集中刷卡、联网、GPRS远传控制型）使用说明书一、产品概述该类型水表是我公司在原普通预付费水表的基础上研发的又一款新型产品。

该水表是综合利用了现代微电子技术、现代传感技术、射频卡技术对用水量进行计量并对用水数据进行存储、传递和结算的新型水表。

该产品不但可通过RS485将每户预付费水表联网付费、管理，还可让用户直接通过公用刷卡器刷卡将所购水量充入表中，也可直接在刷卡器端的显示屏上直接查询各人的用水信息，具有技术先进、性能优良、结构合理、计量准确、稳定可靠等一系列优点，主要适用于城市供水部门、物业小区、企事业单位和工矿住宅小区的供水计量和收费管理。

该类型水表具有集中刷卡、RS485连网和GPRS远传控制功能，三者可分开使用，也可结合使用，极大地方便了物业管理，是逐步实现物业管理智能化的理想产品。

该产品各项性能符合GB/T778—2007和CJ/T133—2012标准中的全部要求。

一、产品功能特点1、具有预付费功能：先购水、后用水，水表中的水量用完后，阀门自动关闭，用户需要到管理部门通过射频卡购水或通过联网购水后方可开阀用水，并且两种方式可同时使用。

2、联网功能：物业管理部门可通过485通讯网络实现给用户充值、抄取表中信息、远程强制开关阀等功能，实时监控各个用户的用水信息，管理人员足不出户便可方便的查询到表中信息。

3、集中刷卡和显示功能：可单独配备与水表分离的外置刷卡器，通过485线可将多块（建议30块以下）水表连接到一个外置刷卡器上，多个用户可共用一个刷卡器进行刷卡以将卡内所充数值转储到水表中。

当水表安装在管道井中时，外置刷卡器可安放于用户便于刷卡和查询信息的地方，有效的避免了非同类型水表存在的以下问题（1）业主刷卡需物业管理人员开管道井门（2）管道井内人员出入频繁，易造成财物被破坏或被盗，且责任人不易追查（3）因冬季气温低，刷卡必须在表上，不便于在表上包装保温材料（4）如表安装位置低，老年人刷卡时，需弯腰低头，有心血管病的老人易出现意外。

新蓝智能IC卡节水控制器安装使用说明书

新蓝智能IC卡节水控制器安装使用说明书

新蓝智能IC 卡节水控制器 安装使用说明书（适用于XL-5JS 型）一、 安装及使用注意事项● 请按要求正确安装和连接节水控制器，避免因安装和连线不当造成节水控制器的损坏。

● 若本机发生故障，请及时与销售单位联系，严禁自行开盖修理，以免扩大故障。

二、 主要技术参数● 显示方式：5位红色LED 数码显示● 存储容量：脱机256字节，联网30000笔 ● 工作电源：直流 12V ● 本机功耗：<2W● 电磁阀匹配：额定电压12V ，额定电流< 1.5A ● 通讯方式：RS-485● 工作环境：温度0℃-50℃，湿度<95％三、 节水控制器面板说明 ● IC 卡插卡区：IC 卡放置区，所有功能操作均需在插卡的条件下才能实现。

● 数码显示屏：5位LED 数码管，用于显示IC 卡内资金余额、消费时间及消费金额。

● 红外感应开关：通过手的左右晃动完成节水控制器的开关功能。

四、 节水控制器操作说明● 首先将IC 卡放入插卡区内，节水控制器数码显示屏显示IC 卡内余额。

● 用手在红外感应区前晃动一下，电磁阀打开，水流出，同时控制器开始计费，动态显示消费金额。

● 用手在红外感应区前再次晃动一下，电磁阀关闭，水断流，同时控制器显示IC 卡内的剩余金额。

● 重复用手在红外感应区前晃动可实现电磁阀的再次开关，使用完毕后取出IC 卡。

● 若在使用过程中取出IC 卡，电磁阀将立即关闭，同时控制器发出报警，提示使用者插卡并完成预扣费用的补回。

提示代码 代码含义 处理方法Err_00 控制器参数错误用参数卡（脱机型）或系统管理软件（联网型）进行设置 Err_02 读卡错误 重新刷卡或对控制器设置参数 Err_03 卡片已挂失 解除挂失（联网型） Err_10 卡内余额为0 充值 Err_12 卡内余额不足 充值 Err_17提前拔卡重新放卡声明：此为A 级产品，在生活环境中可能会造成无线电干扰。

在这种情况下，可能需要用户对其干扰采取切实可行的措施…………………………………………………………………………………………………新蓝智能节水控制器 保修卡用户名称： 维修规定：用户编号： 1. 自购机之日起，一年内免费维修。

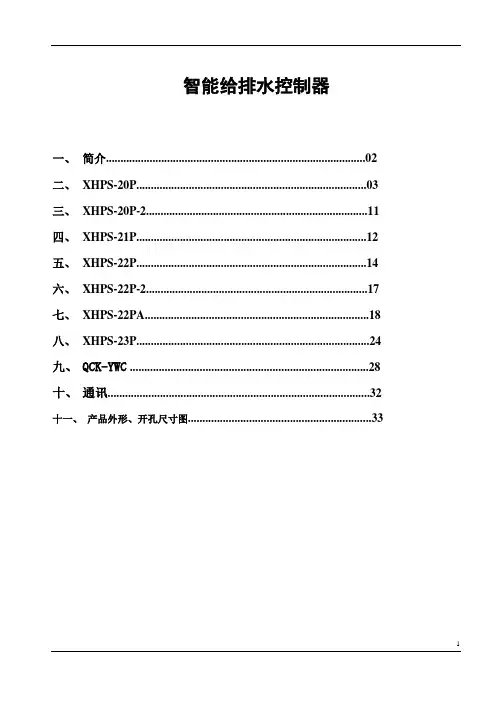

给排水控制器说明书(总)
