安徽蜂鸟风光互补基础知识

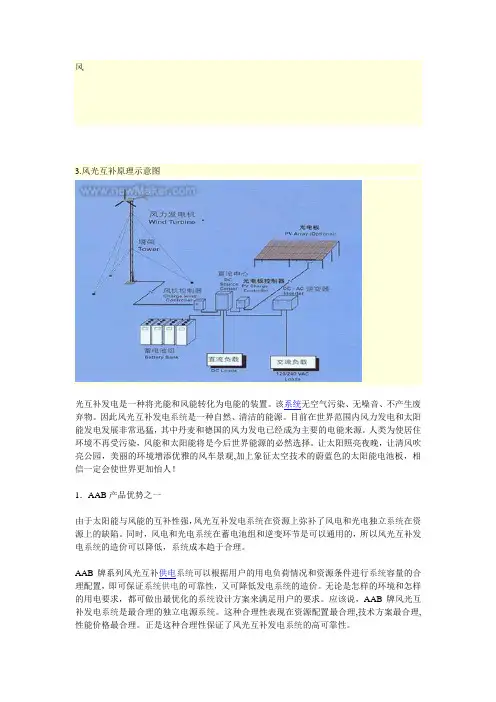

3.风光互补原理示意图光互补发电是一种将光能和风能转化为电能的装置。

该系统无空气污染、无噪音、不产生废弃物。

因此风光互补发电系统是一种自然、清洁的能源。

目前在世界范围内风力发电和太阳能发电发展非常迅猛，其中丹麦和德国的风力发电已经成为主要的电能来源。

人类为使居住环境不再受污染，风能和太阳能将是今后世界能源的必然选择。

让太阳照亮夜晚，让清风吹亮公园，美丽的环境增添优雅的风车景观,加上象征太空技术的蔚蓝色的太阳能电池板，相信一定会使世界更加怡人！1．AAB产品优势之一由于太阳能与风能的互补性强，风光互补发电系统在资源上弥补了风电和光电独立系统在资源上的缺陷。

同时，风电和光电系统在蓄电池组和逆变环节是可以通用的，所以风光互补发电系统的造价可以降低，系统成本趋于合理。

AAB牌系列风光互补供电系统可以根据用户的用电负荷情况和资源条件进行系统容量的合理配置，即可保证系统供电的可靠性，又可降低发电系统的造价。

无论是怎样的环境和怎样的用电要求，都可做出最优化的系统设计方案来满足用户的要求。

应该说，AAB牌风光互补发电系统是最合理的独立电源系统。

这种合理性表现在资源配置最合理,技术方案最合理,性能价格最合理。

正是这种合理性保证了风光互补发电系统的高可靠性。

2.AAB产品优势之二风光互补发电系统由太阳能发电板、风力发电机组、系统控制器、蓄电池组和逆变器等几部分组成，发电系统各部分容量的合理配置对保证发电系统的可靠性非常重要，AAB系列供电系统为了满足广大用户的用电要求、为用户提供可靠的电力，会认真分析用户的用电负荷特征以及用户所处区域的太阳能和风能资源状况针对不同用户配置适合用户的一整套系统。

本公司研究开发的保护和控制理念是一种全新的保护和控制，它包括过充、过放、过载、过温、短路、反接；对风力发电机实行强风自动限速；对市电进行旁路自动切换；对输出实行多路控制；对负载增加节电控制等等，使保护和控制动作十分安全可靠与稳定。

风光互补发电系统简介风力发电机的低风速启动、低风速发电、抗腐蚀、抗台风：<BR>作为路灯应用型风力发电机不仅要保障安全性、美观性及实用性，还需解决其在2.0米/秒的风速下能开始转动，在2.5米/秒的风速下开始充电。

此外，应用在沿海地区，要能抗最大14级强台风因此必须有机械制动+电磁制动的双保险制动系统。

在选材上为了防止在沿海地区空气的腐蚀，风力发电机的各个部件必须是防腐蚀材料加工而成。

2、控制系统的智能控制（光控、时控、过充、过放、过载、欠压、保护等）：作为路灯控制系统，不仅要实现光效控制还需要配以时间控制，从而达到智能自动控制的目的，在充放电期间不仅要实现防止过度的充电、放电，还需要实现过度的放电等功能。

此外，控制系统核心的一块低电压升压充电系统，在风力发电和太阳能发电所发出的电电压小于24V大于15V的情况下，对这部分电能进行升压到24V以上，这样就能对其进行充分利用。

3、支撑系统的承载、抗台风、造型设计：普通路灯的灯杆顶端无承载需求，但作为风光互补路灯不仅有50kg的风力发电机组的重量和太阳能电池组的重量，还要考虑在台风到来的情况下的一个抗挠度的需要，风机在大风下高速旋转的过程中是一个整体受力面，因此综合上述因素灯杆的强度和截面造型必须考虑以上安全性的因素。

4、储能系统的启动瞬间电压及充放容量的选择：应用于风光互补路灯的储能电池，需要不停的充放，因此，在对电池做选择时主要还是选择瞬时启动电压低和负载功率较匹配的能多次反复充放的浮点电压在20—28V间的免维护胶体蓄电池。

5、太阳能功率匹配性及转化率匹配性选择：风光互补路灯所采用的光伏组件因应用地光照资源的条件限制，在选择及配比功率上要考虑经济性的因素，无论单晶硅、多晶硅或者非晶硅材质的太阳能电池组件，在满足其转化率在12%—17%的按要求因地制宜的选择。

选择安装时还需要据安装地所处纬度的不同设定不同向阳倾角。

6、低压照明灯具的整合与匹配性：风光互补路灯的照明灯具，在选择上以低压24V灯具为主，如节能灯、无极灯、LED灯、金卤灯等，这些灯具的不同组合的亮度可以达到普通高压灯具照明的效果，灯具的照度、高度等一系列参数需要符合路灯的标准，灯具功率大小不仅需要和风力发电设备及太阳能发电设备的发电功率匹配，还要和使用地的风资源及太阳能资源相匹配。

高性能风光互补控制器使用说明书型号: WWS06A-24(WWS03A-12)版本：1.0合肥为民电源有限公司Hefei Win Power Co.,Lit安全注意事项1. 非常感谢您购买为民电源的控制器，请在安装及使用本产品前仔细阅读使用说明书，并妥善保管。

2. 须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用手册进行，确保该产品能够正常工作。

3. 本产品应避免长期接触腐蚀性气体和潮湿环境。

4. 切勿将本产品放置在潮湿、雨淋、暴晒、严重灰尘、震动、腐蚀及强烈电磁干扰的环境中。

5. 请勿打开本产品外壳自行维修。

目录一、产品概述 (1)二、型号说明 (2)三、性能特征 (2)四、操作规程 (3)五、液晶操作及显示说明 (4)5.1按键说明 (4)5.2显示内容说明 (5)5.3液晶按键浏览参数和输出方式 (5)5.4液晶按键设置参数和输出方式 (7)5.5手动刹车设置 (8)六、控制软件 (8)七、性能参数 (10)八、异常现象及处理 (12)九、保修及售后服务 (12)一、产品概述本高性能风光互补控制器专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。

本控制器能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的充电，同时提供两路均有七种输出控制方式的直流输出，以供不同的特性负载灵活使用。

本控制器采用PWM方式控制风机和太阳能电池对蓄电池进行限流限压充电，即在蓄电池电量较低时，采用限流充电。

也就是当风机和太阳能总充电电流小于限流点时，风机和太阳能的能量全部给蓄电池充电。

当风机和太阳能总电流大于限流点时，以限流点的电流给蓄电池充电，多余的能量通过PWM方式卸载。

在蓄电池电量较高时，采用限压充电。

也就是当蓄电池电压低于限压点时，风机和太阳能的能量全部给蓄电池充电。

当蓄电池电压达到限压点时，风机和太阳能会以限压点对蓄电池充电，多余的能量通过PWM方式卸载。

对于特定的风力发电机，本控制器可以实现精确的转速控制，即可设定停机转速，当风力发电机超过此转速后，控制器将停止风力发电机运行，10分钟后再自动恢复风力发电机运行。

风光互补风光互补技术评析之南宫帮珍创作一、概念及技术原理光电系统是利用光电板将太阳能转换成电能，然后通过控制器对蓄电池充电，最后通过逆变器对用电负荷供电的一套系统。

该系统的优点是系统供电可靠性高，运行维护成本低，缺点是系统造价高。

风电系统是利用小型风力发电机，将风能转化成电能，然后通过控制器对蓄电池充电，最后通过逆变器对用电负荷供电的一套系统。

该系统的优点是系统发电量较高，系统造价较低。

缺点是小型风力发电机可靠性低。

风光互补，是一套发电应用系统，该系统是利用太阳能电池方阵、风力发电机（将交流电转化为直流电）将发出的电能存储到蓄电池组中，当用户需要用电时，逆变器将蓄电池组中储存的直流电转变成交流电，通过输电线路送到用户负载处。

是风力发电机和太阳电池方阵两种发电设备共同发电。

技术构成：1.发电部分：由1台或者几台风力发电机和太阳能电池板矩阵组成，完成风－电；光－电的转换，而且通过充电控制器与直流中心完成给蓄电池组自动充电的工作。

2. 蓄电部分：由多节蓄电池组成，完成系统的全部电能储备任务。

3. 充电控制器及直流中心部分：由风能和太阳能充电控制器、直流中心、控制柜、避雷器等组成。

完成系统各部分的连接、组合以及对于蓄电池组充电的自动控制。

4.供电部分：由一台或者几台逆变电源组成，可把蓄电池中的直流电能变换成尺度的220V交流电能，供给各种用电器，,或者采取小功率led 光源，蓄电池可以直接供电。

2、特点A、风光互补发电系统由太阳能光电板、小型风力发电机组、系统控制器、蓄电池组和逆变器等几部分组成，发电系统各部分容量的合理配置对包管发电系统的可靠性非常重要。

B、由于太阳能与风能的互补性强，风光互补发电系统在资源上弥补了风电和光电独立系统在资源上的缺陷。

同时，风电和光电系统在蓄电池组和逆变环节是可以通用的，所以风光互补发电系统的造价可以降低，系统成本趋于合理。

C、风光互补发电站是针对通信基站、微波站、边防哨所、遥远牧区、无电户地区及海岛，在远离大电网，处于无电状态、人烟稀少，用电负荷低且交通方便的情况下，利用当地区充裕的风能、太阳能建设的一种经济实用性发电站。
