膜片组
衬套
中间轴 垫圈
半联轴器
14.2 联轴器的选择
一、类型的选用
根据各类联轴器的特性，轴的载荷，转速，安装精度等进行选择 1. 大功率、重载：齿式联轴器 2. 冲击载荷：轮胎式联轴器 3. 高速：膜片式联轴器 4. 两轴相对位移较大：挠性联轴器，滑块联轴器，万 向联轴器 5. 经济性：刚性凸缘联轴器，弹性柱销式联轴器等
2、有弹性元件：除补偿相对位移外，还可以缓冲减振 弹性元件有：橡胶，塑料，各种弹簧 • 弹性套柱销联轴器 组成： 材料：凸缘：铸铁，铸钢，35钢 柱销：35钢 弹性套：耐油橡胶 特点：制造容易，装拆方便，成本 低，但弹性套易磨损，寿命较短 应用：转矩不大，载荷平稳，需正 反转及常启动的传动中
弹性套

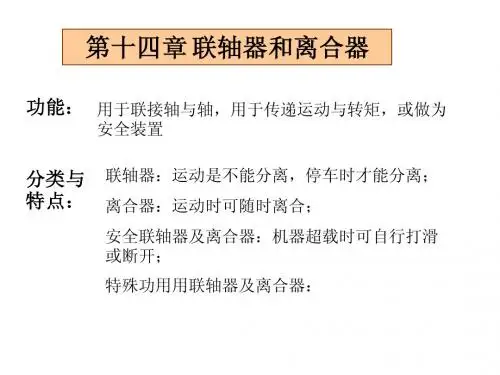

第十四章 联轴器和离合器
功能： 功能： 用于联接轴与轴，用于传递运动与转矩，或做为
安全装置
分类与 特点： 特点：
联轴器：运动是不能分离，停车时才能分离； 离合器：运动时可随时离合； 安全联轴器及离合器：机器超载时可自行打滑 或断开； 特殊功用用联轴器及离合器：
14.1 联轴器的种类与特点
联轴器所联两轴的相对位移
YA55 ×112 TL8联轴器 GB 4323 − 84 J1C 45 × 84
（2）
T2 = T1 × i ×η = 204.78 × 26.3 × 0.94 = 5062.6 Nm
n2 = n = 970 = 40.3(r / min) i 26.3
Tca = K A × T2 = 1.5 × 5062.6 = 7594 Nm
柱销
刚性凸缘
• 弹性柱销联轴器 组成： 材料：柱销材料：尼龙 特点：结构简单，安装制造方便， 耐久性好，但对温度敏感，限制在 -20°c~70 °c之间 • 轮胎式联 轴器
