“机气猫”系列泵吸式固定安装微量氧检测仪(网络版)

“机气猫”系列泵吸式固定安装微量氧检测仪内置有进口无刷气泵，可
以实时对要求检测的微量氧气体进行抽气采样检测，这种检测方式检测
速度快、精度高、稳定性好，一般该检测仪前端会配备除湿除尘，有的
甚至会加降温处理。让微量氧气体经过除湿和除尘过滤后达到符合仪表
适合工作的环境条件下进行检测。该系列检测仪跟流通检测微量氧检测
仪及其相似，区别在于该检测仪内部直接内置把无刷气泵。“机气猫”
http://www.empaer.cn/
系列泵吸式固定安装微量氧检测仪具有实时数据显示、检测浓度信号变
送的功能

产品简介及应用领域
“机气猫”系列泵吸式固定安装微量氧气体检测仪内置有进口无刷气
泵，可以实时对要求检测的微量氧气体进行抽气采样检测，这种检测方
式检测速度快、精度高、稳定性好，一般该检测仪前端会配备除湿除尘，
有的甚至会加降温处理。让微量氧气体经过除湿和除尘过滤后达到符合
仪表适合工作的环境条件下进行检测。该系列检测仪跟流通检测微量氧
气体检测仪及其相似，区别在于该检测仪内部直接内置把无刷气泵。
“机气猫”系列泵吸式固定安装微量氧气体检测仪具有实时数据显示、
检测浓度信号变送的功能（可采用有线方式或本身内置WIFI（也可选
Zigbee）无线方式）、led报警和2组继电器输出报警、检测浓度信号
转换和变送等功能。“机气猫”系列管道安装固定式微量氧气体检测仪
也具有“机气猫”系列产品共同的功能——远程数据监控、参数设置和
远程程序升级、修改功能。产品广泛应用于航天、军工、矿、医疗、石
油化工、冶金、畜牧业、炼化、燃气输配、生产工艺控制、环保、及水
处理等行业。

产品特点
http://www.empaer.cn/

内置无刷气泵。“机气猫”系列泵吸式固定安装微量氧气体检测
仪可自动抽气进行检测，该检测方式检测精度高、稳定性好、速
度快。

全球首款真正意义上的物联网气体检测仪。可远程数据监控、远
程参数设置、远程程序升级。


双核系统。数据处理速度更快

触摸按键+红外遥控双操作模式。全球首款采用人性化“触摸和
红外遥控”双操作模式。任何情况下无需开盖，确保易燃易爆环
境中的安全使用。

多种数据显示方式。检测仪的检测数据可选择数字化、图形（波
型）化显示。


操作指引：人性化设计，每个功能设置都有操作指引，防止客户
误操作，行业独一无二


搭配安帕尔服务器可实现现场安装区域二维图景人性化显示，实
时监控现场各检测仪安装点及报警位置提示


内置WIFI或ZIGBEE模块，可以在有WIFI或ZIGBEE信号覆盖
的区域，实现信号无线传输；


搭载第三代‘COVER’系列传感器模组，具有温湿度监测与补偿
功能


工业级的EMC模组，应对严酷的现场环境和电气干扰；

独特配件仓设计。可存储简易说明书、遥控器、螺丝等小配件，
方便后续现场使用和维护。
http://www.empaer.cn/

有温湿度检测和补偿。机气猫”系列泵吸式固定安装微量氧气体
检测仪可以实时检测当前的温度并且显示出来，同时也可以对气
体检测数据进行温度补偿。

黑匣子功能：操作、报警记录，超温度使用记录，超湿度使用记
录，超量程使用记录


提醒和报警功能齐全：传感器到期提醒功能、超浓度报警功能、
超温湿度报警功能、故障报警功能、仪表标定提醒功能等


隔爆设计、本安设计、RoHS设计

零点自动校正：针对某些环境应用，仪表可实现零点自动校正功
能


自诊断功能。检测仪可对自身关键硬件（关键点电压、信号等）
工作状态及性能进行监测。

产品特点
项目内容 具体参数
产品名称 “机气猫”系列泵吸式固定安装微量氧气体检测仪

产品别名 泵吸式微量氧气体变送器、泵吸式微量氧气体探头、泵吸式微量氧气体探测器、
泵吸式微量氧气体传感器、泵吸式微量氧气体分析仪
检测气体 咨询厂家或见附表
测量范围 依据现场情况确定，详情请与我司技术支持咨询。
显示单位 ppm、mg/m3、 ppb、pphm、%VOL、%LEL(部分
http://www.empaer.cn/
可切换)
分 辨 率 由检测的量程决定
精 度 ≤±3%FS（普通精度）；≤±1%FS（高精度）
重 复 性 ≤±1%
响应时间 T90 依传感器特性决定
恢复时间 T90-T10依传感器特性决定
显示方式 320*240高清彩屏 2.0寸
可视距离 ≥10米（5.0视力）
系统语言 中文（默认）和英文可切换

操作方式
触摸按键（全球独特）、红外遥控、远程网络（如手机
APP或上位机软件）
检测方式 泵吸式。了解详情请咨询厂家

安装方式
挂墙式（壁挂式）、杆装式（横杆或立杆）。了解详情
请咨询厂家

外壳材质
主体：合金（防腐蚀抗氧化表面处理）。探头：防腐合
金或316L不锈钢
防爆标志 双防爆标准 ExdⅡCT6 和 Ex Td A21
防护等级 IP66

工作温度 -40℃～70℃（普通催化燃烧原理传感器） -40℃～270℃（特殊催化燃烧）
-40℃～50℃（电化学）
http://www.empaer.cn/
-20℃～50℃（pid原理传感器）
-20℃～50℃（红外/荧光法气体传感器）
-40℃～70℃（热导式原理传感器）
-40℃～420℃（氧化锆原理氧传感器）

工作湿度
10%～95%RH，无冷凝（湿度>90%RH，凝露可选配
过滤器）

工作压力 0.08～0.6MPa（热导式原理传感器） 0.02～0.36MPa（氧化锆原理氧传感器）
86～106KPa（其他）
温度测量范围 -40℃~+120℃ 精度±1℃ （带温度补偿功能）
湿度测量范围 0-100%RH 精度±3% （可带湿度补偿功能）

输出信号
有线输出信号种类 RS-422 + 2继电器（开关量） 三线制电流4～20mA + RS-485 + 2继电器（开关量） 电压0～5/10V + RS-485 + 2继电器（开关量）。
频率信号（可调） + 2 继电器（开关量）
三线制Hart+2继电器（开关量）
CAN总线+2继电器（开关量）
注： 继电器（开关量）规格：输出
2A@30VDC或0.6A@125VAC
http://www.empaer.cn/
无线输出信号种类 WIFI、Zigbee、LORA、433M、800M、
GPRS/3G/4G

功耗
电化学检测原理：P ≤ 3.8W
普通催化检测原理 ：P ≤ 5.1W
低功耗催化检测原理：P ≤ 4W
热导检测原理：P ≤ 4.1W
红外检测原理：P ≤ 4.1W
PID检测原理：P ≤ 4W
注：其中机气猫”系列泵吸式固定安装微量氧气体检测
仪气泵功耗是是1.2w

报警方式
面板LED报警；
显示屏字符闪烁及信息提醒
继电器输出；
声光报警器（选配）
控制输出 风机、阀门、声光报警器

保护功能
防雷防浪涌设计、接线容错设计、间歇式检测、传感器
自动保护功能（选配）
使用寿命 2年（传感器），5年（仪表）
电 源 12-35VDC，典型供电24VDC

尺寸
总体尺寸：205*136* 86mm（长*宽*厚）——机气猫
系列基本型
http://www.empaer.cn/
接线口尺寸：内螺牙M20*1.5（ G1/2内螺牙、G3/4
内螺牙、
1/2NPT内螺牙、NPT3/4NPT内螺牙为选配）；
气管接口尺寸：内径Φ4mm，外径Φ6mm
重 量 ≥1.95kg

产品认证
消防认证（强制性CCCF）
计量认证CMC
防爆认证
CE
RoHS
第三方计量认证
国家专利产品认证
三体系认证：ISO9001、ISO14001、ISO18001

执行标准
GB 15322.1-2003, GB 3836.1-2010,
GB 3836.2-2010, GB 3836.4-2010,
GB 12476.1-2013, GB 12476.4-2010,
GB 12476.5-2 013,
JJF 1363-2012, JJF 1368-2012,
JJF 1421-2013, JJF 1364-2012

标准附件
包装箱、说明书、合格证、保修卡、
遥控器（送）、出厂检测报告、安装支架
http://www.empaer.cn/
“机气猫”系列泵吸式固定安装微量氧气体检测仪同类产品有泵吸式微
量氧气体变送器、泵吸式微量氧气体探头、 泵吸式微量氧气体探测器、
泵吸式微量氧气体传感器、泵吸式微量氧气体分析仪

合集下载

带显示固定在线式ETO报警仪_“L”系列ETO气体检测仪

带显示固定在线式ETO报警仪_“L”系列ETO气体检测仪

带显示固定在线式ETO报警仪_“L”系列ETO气体检测仪产品简介“L”系列带显示固定在线式ETO报警仪相比“L”系列ETO气体检测仪多了防爆声光灯而得名。

在现场检测浓度实时显示、信号变送、led灯和继电器报警功能基础上增加了声光报警功能。

其超强分贝报警处于嘈杂环境中也能分辨出来。

“L”系列带显示固定在线式ETO报警仪内部带有2组继电器（开关量信号），可以控制风机、声光报警器、电磁阀等设备。

产品特点“L”系列带显示固定在线式ETO报警仪搭载第三代‘COVER’系列传感器模组，部分具有温湿度监测与补偿功能；（选配）●支持多种操作系统功能：中英文操作系统。

●内置WIFI模块，可以在有WIFI信号覆盖的区域，实现信号无线传输；（选配）●防爆设计、本安设计、RoHS设计；●“L”系列带显示固定在线式ETO报警仪人性化界面。

每个功能设置都有操作指引，防止客户误操作●现场数据显示功能：超高清彩色显示屏。

远距离可视，可视距离达10米●黑匣子功能：操作、报警记录，超温度使用记录，超湿度使用记录，超量程使用记录；●“L”系列带显示固定在线式ETO报警仪多种提醒和报警功能：传感器到期、超浓度报警、超温度报警、故障报警等功能；●开关量信号输出功能：带有继电器（开关量信号）输出，控制声光报警器、风机、电磁阀等设备；●远程监测和设置功能：用户可借助移动终端、PC端，通过网络对设备远程监测和设置；同时也方便我公司通过远程的方式直接参与现场售后服务（选配）；●“L”系列带显示固定在线式ETO报警仪实时数据采集并同步转换功能：能将现场实时检测的数据转换为对应的标准电压信号（如0-5V）、电流信号（如4-20mA）、标准数字信号（如总线RS-485）、频率信号、Hart协议信号、CAN总线信号、无线信号（ZIGBEE、WiFi、433、GPRS、3G/4G）等信号变送到PLC、DCS、报警控制主机等进行统一显示、管理和控制；技术参数产品分类及型号定义。

EC911氧分析仪中文说明书

EC911氧分析仪中文说明书

1.1 前言...................................................................................................................................................................................... 1 1.2 重点...................................................................................................................................................................................... 2
7.0 安装.....................................................................................................................................8
7.1 仪器的安装......................................................................................................................................................................... 8 7.2 气路的连接......................................................................................................................................................................... 9 7.3 供电电路安装................................................................................................................................................................... 10
自动化控制仪表安装工程定额-第七章 安全监测及报警装置

自动化控制仪表安装工程定额-第七章 安全监测及报警装置

第七章安全监测及报警装置说明一、本章适用范围：1．安全监测装置：可燃气体报警装置、火焰监视器、自动点火装置、燃烧安全保护装置、漏油检测装置、高阻检漏装置。

2．工业电视：摄像机及附属设备、显示器和辅助设备安装、调整。

3．运动装置。

4．顺序控制装置：继电联锁保护系统、逻辑监控装置、气动顺控装置、智能顺控装置。

5．信号报警装置：闪光报警器、智能闪光报警装置、继电线路报警系统、继电器箱、柜及报警装置组件、元件。

6．数据采集及巡回报警装置。

二、本章工作内容：技术机具准备、开箱、设备清点、搬运、单体调试、安装、固定、挂牌、校接线、接地、接地电阻测试、常规检查、系统模拟试验、配合单机试运转、记录整理。

此外，还包括以下内容：1．远动装置：过程I/O点试验、信息处理、单元检查、基本功能（画面显示报警等）、设定功能测试、自检功能测试、打印、制表、遥测、遥控、遥信、遥调功能测试；以远动装置为核心的被控与控制端及操作站监视、变换器及输出驱动继电器整套系统运行调整。

2．顺序控制中：联锁保护系统线路检查、设备元件检查调整；逻辑监控系统修改主令功能图、输入输出信号检查、功能检查排错；凸轮式与气动顺控装置调整拨块或定时盘、设定动作程序等。

3．智能闪光报警装置：单元检查、功能检查、程序检查、自检、排错。

4．火焰监测装置探头、检出器、灭火保护电路安装调试。

5．固定点火装置的电源、激磁、连接导线火花塞安装，自动点火系统顺序逻辑控制和报警系统安装调试。

6．可燃气体报警和多点气体报警包括探头和报警器整体安装、调试。

7．继电器箱、柜安装、固定、校接线、接地及接地电阻测定。

三、本章不包括的内容：1．计算机机柜、台柜安装。

2．支架、支座制作安装。

3．为远动装置、信号报警装置、顺控装置、数据采集、巡回报警装置提供输入输出信号的现场仪表安装调试。

4．漏油检测装置排空管、溢流管安装、沟槽开挖、水泥盖板制作安装、流入管埋设。

四、其它：1．顺序控制中可编程逻辑控制器另外执行本册有关章节相关项目。

便携式微量氧分析仪说明书

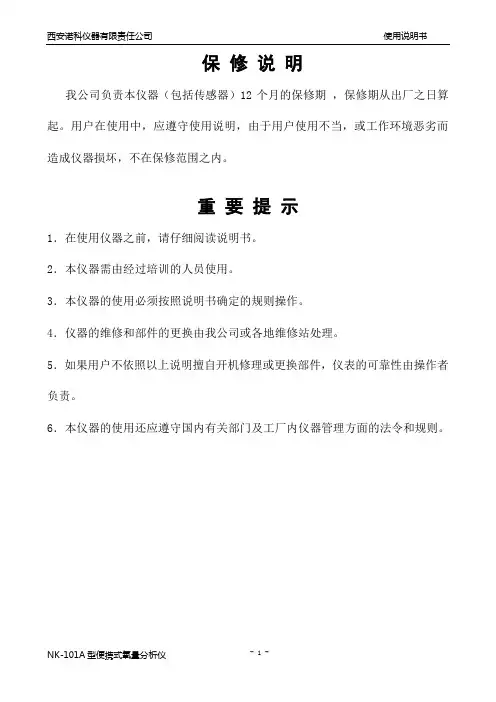

便携式微量氧分析仪说明书
