实验一、Windows 图形程序设计基础

1、 实验目的

1）学习理解Win32 应用程序设计的基本知识（SDK 编程）；

2）掌握Win32 应用程序的基本结构（消息循环与消息处理等）；

3）学习使用VC++编写Win32 Application 的方法。

4）学习MFC 类库的概念与结构；

5）学习使用VC++编写Win32 应用的方法（单文档、多文档、对话框）；

6）学习使用MFC 的图形编程。

2、 实验内容

1）使用WindowsAPI 编写一个简单的Win32 程序，调用绘图API

函数绘制若干图形。（可选任务）

2 ）使用MFC AppWizard 建立一个SDI 程序，窗口内显示"Hello,This

is my first SDI Application"。（必选任务）

3）利用MFC AppWizard(exe)建立一个SDI 程序，在文档视口内绘制基本图形（直线、圆、椭圆、矩形、多边形、曲线、圆弧、椭圆弧、填 充、文字等），练习图形属性的编程（修改线型、线宽、颜色、填充样式、文字样式等）。定义图形数据结构Point\Line\Circle 等保存一些简单图形数据（在文档类中），并在视图类OnDraw 中绘制。

3、 实验过程 1）使用MFC AppWizard(exe)建立一个SDI 程序,选择单文档；

2）在View类的OnDraw（）函数中添加图形绘制代码，说出字符串“Hello,This

is my first SDI Application”，另外实现各种颜色、各种边框的线、圆、方形、多边形以及圆弧的绘制；

3）在类视图中添加图形数据point_pp,pp_circle的类，保存简单图形数据，通过在OnDraw（）函数中调用，实现线、圆的绘制。

百度文库 - 让每个人平等地提升自我

1 VS2010/MFC编程入门教程之目录

第一部分：VS2010/MFC开发环境

第二部分：VS2010-MFC应用程序框架

第三部分：对话框

第四部分：常用控件

百度文库 - 让每个人平等地提升自我

2

第五部分：菜单、工具栏与状态栏

第六部分：文档、视图和框架

第七部分：MFC常用类

第八部分：字体和文本输出

第九部分：图形图像

第十部分：Ribbon界面开发

百度文库 - 让每个人平等地提升自我

3 VS2010/MFC编程入门之前言

鸡啄米的C++系列给大家讲了C++的编程入门知识，大家对C++语言在语法和设计思想上应该有了一定的了解了。但是教程中讲的例子只是一个个简单的例程，并没有可视化窗口。鸡啄米在这套VS2010/MFC编程入门教程中将会给大家讲解怎样使用VS2010进行可视化编程，也就是基于窗口的程序。

C++编程入门系列主要偏重于理论方面的知识，目的是让大家打好底子，练好内功，在使用VC++编程时不至于丈二和尚摸不着头脑。本套教程也会涉及到VC++的原理性的东西，同样更重视实用性，让大家学完本套教程以后，基本的界面程序都能很容易编写出来。

VC++简介

VC++全称是Visual C++，是由微软提供的C++开发工具，它与C++的根本区别就在于，C++是语言，而VC++是用C++语言编写程序的工具平台。VC++不仅是一个编译器更是一个集成开发环境，包括编辑器、调试器和编译器等，一般它包含在Visual Studio中。Visual Studio包含了VB、VC++、C#等编译环境。当然我们在使用VC++ 6.0的时候为了轻便，总是只单独安装VC++ 6.0。但自微软2002年发布Visual 以来，微软建立了在.NET框架上的代码托管机制，一个项目可以支持多种语言开发的组件，VC++同样被扩展为支持代码托管机制的开发环境，所以.NET Framework是必须的，也就不再有VC++的独立安装程序，不过可以在安装Visual Studio时只选择VC++进行安装。

COM技术

什么是COM

所谓COM（Componet Object Model，组件对象模型），是一种说明如何建立可动态互变组件的规范，此规范提供了为保证能够互操作，客户和组件应遵循的一些二进制和网络标准。通过这种标准将可以在任意两个组件之间进行通信而不用考虑其所处的操作环境是否相同、使用的开发语言是否一致以及是否运行于同一台计算机。

什么是ATL

ATL是ActiveX Template Library的缩写，它是一套C++模板库。使用ATL能够快速地开发出高效、简洁的代码，同时对COM组件的开发提供最大限度的代码自动生成以及可视化支持。

COM的开发方法

在ATL产生以前，开发COM组件的方法主要有两种：一是使用COMSDK直接开发COM组件，另一种方式是通过MFC提供的COM支持来实现。

直接使用COMSDK开发COM组件是最基本也是最灵活的方式。通过使用Microsoft提供的开发包，我们可以直接编写COM程序。但是，这种开发方式的难度和工作量都很大，一方面，要求开发者对于COM的技术原理具有比较深入的了解；另一方面，直接使用COMSDK要求开发人员自己去实现COM应用的每一个细节，完成大量的重复性工作。这样做的结果是，不仅降低了工作效率，同时也使开发人员不得不把许多精力投入到与应用需求本身无关的技术细节中。虽然这种开发方式对于某些特殊的应用很有必要，但这种编程方式并不符合组件化程序设计方法所倡导的可重用性，因此，直接采用COMSDK不是一种理想的开发方式。

使用MFC提供的COM支持开发COM应用可以说在使用COMSDK基础上提高了自动化程度，缩短了开发时间。MFC采用面向对象的方式将 COM的基本功能封装在若干MFC的C++类中，开发者通过继承这些类得到COM支持功能。为了使派生类方便地获得COM对象的各种特性，MFC中有许多预定义宏，这些宏的功能主要是实现COM接口的定义和对象的注册等通常在COM对象中要用到的功能。开发者可以使用这些宏来定制COM对象的特性。

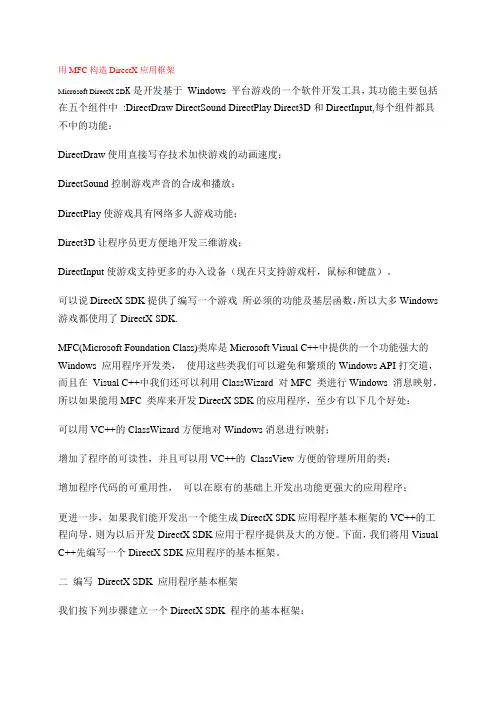

用MFC构造DirectX应用框架

Microsoft DirectX SDK是开发基于 Windows 平台游戏的一个软件开发工具，其功能主要包括在五个组件中 :DirectDraw DirectSound DirectPlay Direct3D和DirectInput,每个组件都具不中的功能：

DirectDraw使用直接写存技术加快游戏的动画速度；

DirectSound控制游戏声音的合成和播放；

DirectPlay使游戏具有网络多人游戏功能；

Direct3D让程序员更方便地开发三维游戏；

DirectInput使游戏支持更多的办入设备（现在只支持游戏杆，鼠标和键盘）。

可以说DirectX SDK提供了编写一个游戏 所必须的功能及基层函数，所以大多Windows游戏都使用了DirectX SDK.

MFC(Microsoft Foundation Class)类库是Microsoft Visual C++中提供的一个功能强大的

Windows 应用程序开发类， 使用这些类我们可以避免和繁琐的Windows API打交道，而且在 Visual C++中我们还可以利用ClassWizard 对MFC 类进行Windows 消息映射，所以如果能用MFC 类库来开发DirectX SDK的应用程序，至少有以下几个好处：

可以用VC++的ClassWizard方便地对Windows消息进行映射；

增加了程序的可读性，并且可以用VC++的 ClassView方便的管理所用的类；

增加程序代码的可重用性， 可以在原有的基础上开发出功能更强大的应用程序；

更进一步，如果我们能开发出一个能生成DirectX SDK应用程序基本框架的VC++的工程向导，则为以后开发DirectX SDK应用于程序提供及大的方便。下面，我们将用Visual

C++先编写一个DirectX SDK应用程序的基本框架。

二 编写 DirectX SDK 应用程序基本框架
