透明导电膜在非晶硅太阳电池制造中的应用

  • 格式：pdf
  • 大小：2.32 MB
  • 文档页数：2

PROFESSIONAL THESIS 专业文库

74

《资源节约与环保》2010年第三期透明导电膜在非晶硅太阳电池制造中的应用

（天津津能电池科技有限公司 天津 300384 ）胡红丽 谷伟文章编号：1673-2251（2010）03-0074-02

内容摘要：持续发展的要求，决定了21世纪前半期是人类能源结构发生根本变革的时期，在这个变革过程中，光伏能源作为一种新型的可再生能源异军突起,尤其是非晶硅太阳电池制造行业在能源发展的大潮中发展迅速，作为非晶硅太阳电池制造中的衬底材料透明导电膜也在不断发展以满足经济发展的需求。推动透明导电膜的规模化生产技术的不断国产化，实现非晶硅太阳电池成本的大幅下降，已成为必然趋势。本文通过对多家国内外导电膜制造企业生产的导电膜的性能做出比较分析，对透光率，绒度、电阻率等关键特性进行了对比分析，并在实际生产中予以验证，找出对非晶硅太阳电池制造存在较大影响的因素。关键词 可再生能源 透明导电膜，非晶硅太阳电池 导电膜性能 中图分类号：TK513 文献识别码：Bdoi：10.3969/j.issn.1673-2251.2010.03.018

可持续发展的要求，决定了21世纪前半期是人类能源结构发生根本变革的时期，在这个变革过程中，光伏能源作为一种新型的可再生能源异军突起。晶硅行业的发展因其产品的能源消耗大回收期长的特性逐渐趋于缓慢，非晶硅太阳电池作为一种新型的太阳电池逐渐发展起来。作为非晶硅太阳电池的衬底材料透明导电膜，其本身膜层的绒度陷光结构、膜层的导电测性、透光率决定了衬底基材在制作成太阳电池后的电性能。透明导电薄膜作为一种功能材料，具有较大的载流子浓度和光学禁带宽度，表现出优良的观点特性，因其具有原材料丰富，成本低廉、稳定性好，使非晶硅薄膜行业的发展具有潜在的优势。 人们不断地研究与开发新的TCO薄膜以满足经济发展的需要，当前广泛应用的是氧化物薄膜及复合物薄膜如ITO薄膜，其技术在国内已经成熟，然而由于In的自然储量少，且ITO透明导电膜制备工艺复杂，成本高、有毒、热稳定性差等缺点，从而限制了其在非晶硅电池制造中的应用推广，新型透明导电膜的开发与推广就变得十分重要。SNO2膜膜层强度好，具有优良的化学稳定性。SNO2导电膜的电阻率为10-4Ω.cm,可见光透光率达到80-90%，加上SNO2的生产工艺日趋成熟，可采用喷涂、CVD等工艺实现规模化生产，这些优良的特性使得SNO2导电膜成为非晶硅太阳电池制造的首选。 但是先进的镀膜技术一直被欧美国家所垄断，也直接造成了非晶硅太阳电池的成本价格居高不下，从04年以后，国内科研机构和企业逐渐着手于二氧化锡导电镀膜技术的研究和产业化。本文分别对两种进口二氧化锡和两种国产二氧化锡导电膜进行了分析研究，积累的分析数据可用于二氧化锡导电膜技术的改进，也更利于在非晶硅太阳电池制造过程中的应用。这些实验的目的也在于推动SNO2薄膜的国产化技术早日应用于非晶硅太阳电池制造行业。 鉴于与供职公司之间的保密合同要求，当涉及工艺参数等相关机密时，作者会避免出现数据。一.实验设备和材料的电性能差。2.3 绒度陷光 SNO作为基底电极，对于其增透特性也有要求，2要求其绒度达到一定范围，在一定程度上减少光的散射和反射，另一方面增强非晶硅薄膜的附着力，并形成良好的接触晶格界面。2.4 在线电性能测试 透光率、方块电阻、和绒度这三个主要特性反应在制造的非晶硅太阳电池上，其电性能比较凸显，透光率高、方块电阻均匀性好、具有一定绒度的国外2取得了很到的电性能参数，尤其在电流收集方面，都优于其它厂家的样品。尽管在三个主要特性上国内生产的二氧化锡导电膜都在逐渐靠近进口导电膜的参数，但从均匀性上，整体的均匀度较差，而且其绒度结构也较差，造成其生产成太阳电池后电性能较差。 随着光伏行业的大规模发展，非晶硅薄膜电池的发展必然会因原材料价格的大幅下降、生产工艺的优化，而取得进一步发展。作为SNO2导电薄膜，其国产化技术的大规模推广也称为必然的发展趋势。通过试验对比我们发现国内生产的SNO2仍存在膜层均匀性差、透光率较低的缺点，必须在这些方面予以改进，才能加快非晶硅太阳电池制造业的发展。 参考文献：【1

】玻璃基

SnO_2：Sb透明导电薄膜的射频磁控溅射法制备及其光电性能研究，陈甲林，武汉理工大学; 材料加工工程(专业) 硕士论文. 【2】 R.R C蛤蟆巴尔林，I.S.SKarmann，J. Electrochem

.

Soc

.1966(113):86.【3】 H.K.普尔克尔，玻璃镀膜。科学出版社，1981，172-180.三 .SNO透明导电膜衬底在非晶硅太阳电池制造中应用展望2

《资源节约与环保》2010年第三期 751.1 实验材料 :1.2 实验设备： 分光光度计 四探针 台阶仪 公司非晶硅太阳电池制造生产线2.1 透光率 透光率特性的要求，对于非晶硅太阳电池的光吸收有很大影响，透光率高则，在该衬底上沉积后的非晶硅电池就可以获得较多的光吸收，从而提高非晶硅太阳电池的电性能。透光率取决于材料的折射率和光学厚度，通过对比发现供应商国外2提供的样品在透光率上的特性比较突出。

2.2 电阻率及均匀性测试。 透明导电膜的方块电阻是其作为电极引出的一个特性表征，方块电阻的特性表征膜层的厚度，对于后期的刻划有着直接影响，方块电阻高，最终太阳电池特性中的串联电阻高，方块电阻低，则串联电阻小，相应的工作电流会高。

通过均匀性的比较可以发现，国产1的样品均匀性最差，最直接导致非晶硅电池在最后的电性能均匀性差，整体内部的串联结构决定了电池最后的电性能取决于最差的子电池性能。均匀性势必导致最终产品二．SNO导电玻璃的特性测量2

合集下载

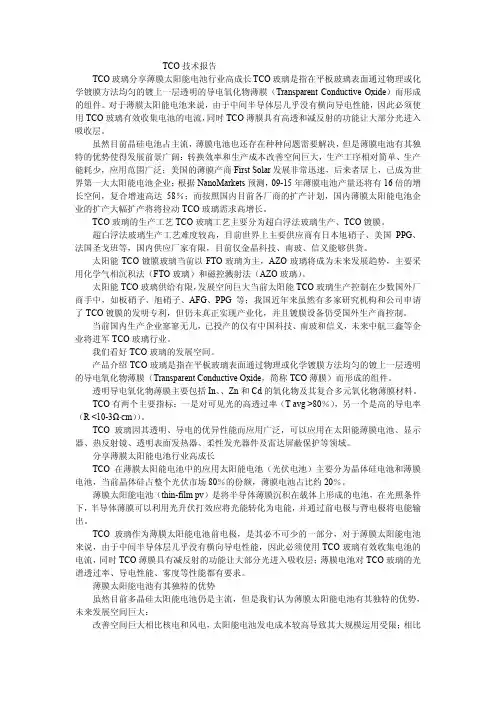

TCO技术报告

TCO技术报告

TCO技术报告

TCO玻璃分享薄膜太阳能电池行业高成长TCO玻璃是指在平板玻璃表面通过物理或化

学镀膜方法均匀的镀上一层透明的导电氧化物薄膜（Transparent Conductive Oxide）而形成

的组件。对于薄膜太阳能电池来说，由于中间半导体层几乎没有横向导电性能，因此必须使

用TCO玻璃有效收集电池的电流，同时TCO薄膜具有高透和减反射的功能让大部分光进入

吸收层。

虽然目前晶硅电池占主流，薄膜电池也还存在种种问题需要解决，但是薄膜电池有其独

特的优势使得发展前景广阔：转换效率和生产成本改善空间巨大，生产工序相对简单、生产

能耗少，应用范围广泛；美国的薄膜产商First Solar发展非常迅速，后来者居上，已成为世

界第一大太阳能电池企业；根据NanoMarkets预测，09-15年薄膜电池产量还将有16倍的增

长空间，复合增速高达58％；而按照国内目前各厂商的扩产计划，国内薄膜太阳能电池企

业的扩产大幅扩产将将拉动TCO玻璃需求高增长。

TCO玻璃的生产工艺TCO玻璃工艺主要分为超白浮法玻璃生产、TCO镀膜。

超白浮法玻璃生产工艺难度较高，目前世界上主要供应商有日本旭硝子、美国PPG、

法国圣戈班等，国内供应厂家有限，目前仅金晶科技、南玻、信义能够供货。

太阳能TCO镀膜玻璃当前以FTO玻璃为主，AZO玻璃将成为未来发展趋势，主要采

用化学气相沉积法（FTO玻璃）和磁控溅射法（AZO玻璃）。

太阳能TCO玻璃供给有限，发展空间巨大当前太阳能TCO玻璃生产控制在少数国外厂

商手中，如板硝子、旭硝子、AFG、PPG等；我国近年来虽然有多家研究机构和公司申请

了TCO镀膜的发明专利，但仍未真正实现产业化，并且镀膜设备仍受国外生产商控制。

当前国内生产企业寥寥无几，已投产的仅有中国科技、南玻和信义，未来中航三鑫等企

业将进军TCO玻璃行业。

我们看好TCO玻璃的发展空间。

产品介绍TCO玻璃是指在平板玻璃表面通过物理或化学镀膜方法均匀的镀上一层透明

光伏镀膜知识点总结

光伏镀膜知识点总结

光伏镀膜知识点总结

一、光伏镀膜的基本原理

光伏镀膜是指在光伏电池的表面上涂覆一层特殊的材料，以增加光伏电池的光吸收能力和光电转换效率。通常使用的镀膜材料包括抗反射膜、透明导电膜和保护膜等。光伏镀膜的基本原理是通过镀膜材料的光学特性，使光伏电池表面的光反射率减小，光透射率增加，从而提高光伏电池的光电转换效率。

二、光伏镀膜的分类

根据不同的功能和应用场景，光伏镀膜可以分为抗反射膜、透明导电膜和保护膜等。抗反射膜主要用于降低光伏电池表面的光反射率，提高光伏电池的光吸收能力；透明导电膜主要用于提供透明导电功能，使光伏电池具有较好的透明性和导电性；保护膜主要用于保护光伏电池表面，防止表面受到外界环境的侵蚀和损坏。

三、光伏镀膜的关键技术

1. 抗反射膜技术

抗反射膜是光伏镀膜中的关键技术之一，其主要作用是降低光伏电池表面的光反射率，提高光伏电池的光吸收能力。目前常用的抗反射膜材料包括SiO2、TiO2等，采用溅射、溶胶凝胶等工艺制备技术，可以制备出具有良好抗反射性能的抗反射膜。

2. 透明导电膜技术

透明导电膜是光伏镀膜中的另一个关键技术，其主要作用是提供光伏电池良好的透明性和导电性。目前常用的透明导电膜材料包括氧化锌（ZnO）、氧化铟锡（ITO）等，采用溅射、溶胶凝胶等工艺制备技术，可以制备出具有良好透明性和导电性的透明导电膜。

3. 保护膜技术

保护膜是光伏镀膜中的另一个重要技术，其主要作用是保护光伏电池表面，防止表面受到外界环境的侵蚀和损坏。常用的保护膜材料包括聚乙烯膜、聚甲醛膜等，采用涂覆、溅射等工艺制备技术，可以制备出具有良好的保护性能的保护膜。

四、光伏镀膜的主要应用

光伏镀膜技术在光伏电池生产中具有广泛的应用，主要包括单晶硅、多晶硅、非晶硅等不同类型的光伏电池。抗反射膜主要应用于降低光伏电池表面的光反射率，提高光伏电池的光吸收能力；透明导电膜主要应用于提供光伏电池较好的透明性和导电性；保护膜主要应用于保护光伏电池表面，防止表面受到外界环境的侵蚀和损坏。光伏镀膜技术可以显著提高光伏电池的光电转换效率和稳定性，有利于提高光伏发电系统的发电效率和长期可靠性。

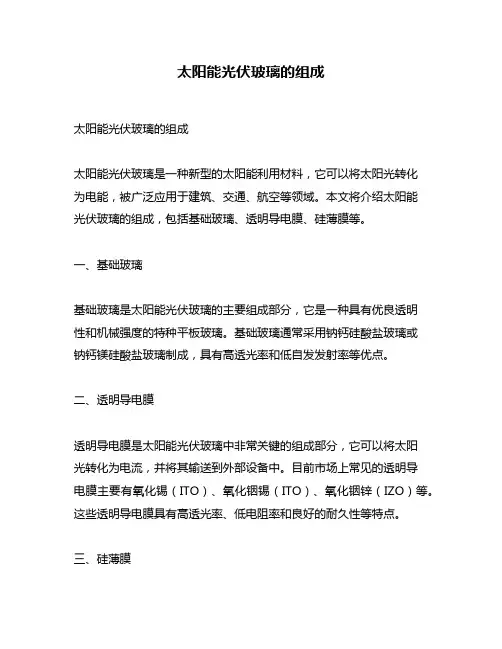

太阳能光伏玻璃的组成
