振威船舶管理 铭远8

250T液压拖缆\起锚绞车机

现场操作台(机旁控制)操作规程

一 、主要部件名称及功能

主泵(A /B /C /D泵和辅泵运行/停止按钮;

报警(高油温、低液位、滤器堵塞)指示灯;

命令按钮(按下按钮则可操作此面板);

重载询问按钮(按下按钮由闪烁变常亮则可继续操作);

高速/低速转换开关(切换速度档位时,必须停止运行绞车; 切换速度档位30秒后,才能继续运转绞车);

拖缆/抛锚卷筒离合器和刹车合/分按钮;

应急释放按钮(动力站故障时,利用气动离合器把刹车打开);

灯测按钮(检查指示灯是否正常);

消音按钮(消除报警声).

二、主要技术参数

绞车额定拉力: 2500KN @ 5m/min(第一层钢丝绳上拉力)(一档位);

1200KN@ 10m/min(第一层钢丝绳上拉力(二档位);

600KN@ 15m/min(第一层钢丝绳上拉力) (三档位);

200KN@ 30m/min(第一层钢丝绳上拉力) (四档位).

卷筒容绳量: 直径72mm钢丝绳1500米*2根;

钢丝绳排缆器:上卷筒配一个可离合的自动排缆机构;

刹车: 2个刹车力为3600KN的液压刹车;

离合器: 两个液压操作的牙嵌式离合器;

系统工作压力: 12Mpa,系统工作流量: 1540L/min;

泵组功率:4×90kw +2×22kw; 控制方式:三位控制

驾驶台控制(遥控面板)/现场操作台(机旁控制)/动力控制柜(主控柜)控制.

三 操作程序

1.1 准备工作

1) 检查各紧固螺栓有无松动，是否牢固可靠。

2) 检查各油杯是否充满规定的润滑油、润滑脂，各运动相关面均应加上足够的润滑油(注意刹车带不能加入或渗入润滑油)。

3) 检查油马达、刹车和离合器等使用状态是否正确，是否影响各工况的使用要求。

4) 检查钢丝绳磨损程度是否在允许的范围内，钢丝绳是否压紧。

5) 确认设备方向控制阀处于中位。 振威船舶管理 铭远8

6) 检查机器周围是否有杂物及其它障碍物。

7) 确认设备所有功能正常。

1.2 拖缆绞车运行

1) 按下”命令按钮”;

2) 按下辅泵运行按钮启动辅泵, 后按下重载询问按钮,待闪烁灯变常亮时按下主泵运行按钮,启动主泵,使液压马达运转起来;

3) 按下拖缆卷筒刹车分按钮,松开刹车;

4) 按下拖缆卷筒离合器合按钮;

5) 拨打收放缆手柄进行收缆和放缆;

6) 在负载运作下，观察有没有反常噪声和震动;

7) 档位变换分为四个档位,如需进行速度切换,首先停止绞车运行,转动高速/低速转换开关, 当从低位转换至高档时，需要等待30秒方可操作收放缆手柄，从高档转换至低档时，需等待20秒方可操作收放缆手柄;

1.3 排缆手柄操作

将现场操作台排缆旋钮转至‘手动’位置.

向左推动排缆手柄，排缆机构向左运行，向右推时，排缆机构向右运行，当到排缆限位时排缆机构停止运行，只能向反方向运行，排缆速度由排缆手柄倾斜的角度决定。

1.4 起锚绞车运行

1) 按下”命令按钮”;

2) 按下辅泵运行按钮启动辅泵, 后按下重载询问按钮,待闪烁灯变常亮时按下主泵运行按钮,启动主泵,使液压马达运转起来;

3) 按下起锚卷筒刹车分按钮,松开刹车;

4) 按下起锚卷筒离合器合按钮;

5) 拨打起锚手柄进行起锚;

6) 在负载运作下，观察有没有反常噪声和震动;

1.5 停止操作

1) 按下离合器分按钮,按下刹车合按钮,刹紧刹车;

2) 停止泵站运行;

3) 检查绞车和液压站有无泄漏;

4) 润滑所有润滑点。

合集下载

煤矿绞车操作规程

煤矿绞车操作规程

煤矿绞车操作规程

《煤矿绞车操作规程》

一、操作者必须接受相关培训，取得相关操作证书并经过考核合格后方可进行操作。

二、在操作绞车之前，必须对绞车进行安全检查，确保所有的安全装置齐全且有效。

三、在操作过程中，必须配戴好安全帽、安全鞋和手套并系好安全带。

四、在进行操作时，禁止穿戴松散的衣物或是披着长发，以免被卷入绞车中。

五、操作者必须全神贯注，不能在操作绞车时进行其他的娱乐活动或是一边操作一边交谈。

六、在操作绞车时，不得超过绞车的额定载荷。

七、禁止在未经操作者允许的情况下，他人接近正在操作中的绞车。

八、在操作绞车时，必须听从监护员的指挥，如遇到意外情况，必须立即停止操作，并向上级报告。

九、在绞车操作结束后，必须对绞车进行彻底的清洁和维护，确保绞车的正常使用。

十、遵守以上规程，严格执行各项安全操作程序，以确保煤矿绞车的安全操作和生产。

双速绞车操作规程

双速绞车操作规程

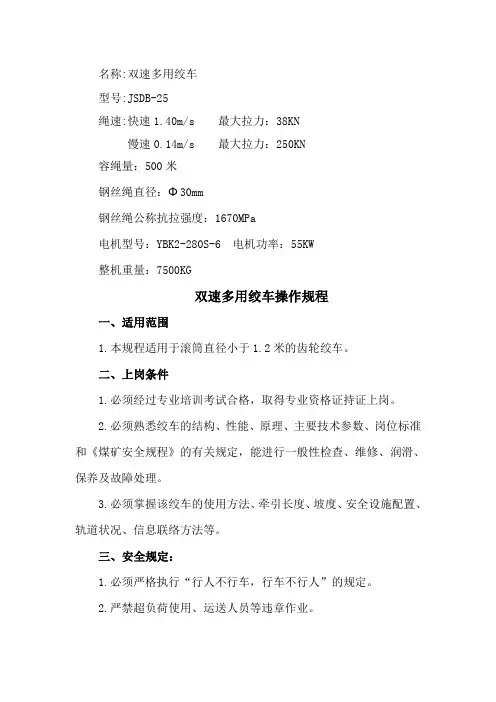

名称:双速多用绞车
