公差标准

孔公差等级对照表

孔公差等级对照表是用于规定孔的尺寸公差的标准。以下是一种常见的孔公差等级对照表：

等级 公差范围（mm）

H7 +0.000 / -0.025

H8 +0.000 / -0.035

H9 +0.000 / -0.050

H10 +0.000 / -0.070

H11 +0.000 / -0.100

H12 +0.000 / -0.150

其中，H7是最常见的孔公差等级，适用于一般要求较高的场合。H8、H9、H10等级逐渐放宽了公差，适用于要求相对较低的场合。H11和H12等级适用于特殊要求的场合。

需要注意的是，孔公差等级对照表可能存在多种标准，具体使用时需要根据实际情况选择相应的标准。

公差与配合国家标准

公差与配合是机械制造中非常重要的概念，它涉及到零件加工的精度、质量和可靠性。国家标准对公差与配合进行了规范，为机械制造提供了统一的标准，有利于提高产品的质量和可靠性。本文将对公差与配合国家标准进行详细介绍，以便读者更好地了解和应用这一重要的机械制造知识。

一、公差的定义和分类。

公差是指零件尺寸允许的最大偏差和最小偏差之间的差值。按照国家标准，公差分为国际制公差和普通制公差两种。国际制公差采用字母T、H、D、E、f等符号表示，普通制公差采用数字表示。公差的选择应根据零件的用途、加工工艺和成本等因素进行综合考虑，以求在满足使用要求的前提下尽量减少成本。

二、配合的定义和分类。

配合是指两个零件之间的相对位置关系。按照国家标准，配合分为基本配合、普通配合和紧配合三种。基本配合是指在设计图纸上直接标注的配合，普通配合是指在基本配合的基础上，通过加减公差来确定的配合，紧配合是指在基本配合的基础上，通过加大公差来确定的配合。不同的配合类型适用于不同的工作条件和要求，应根据实际情况进行选择。

三、国家标准的作用和意义。

国家标准对公差与配合进行了严格的规范，其作用和意义主要体现在以下几个方面，首先，国家标准统一了公差与配合的表示方法和计算方法，为机械制造提供了统一的依据，有利于不同厂家之间的技术交流和产品配套。其次，国家标准规定了不同公差等级和配合类型的适用范围，有利于提高产品的互换性和通用性。最后，国家标准对公差与配合的选择和应用提出了具体的要求和建议，有利于指导实际生产和加工，提高产品的质量和可靠性。 四、如何正确应用国家标准。

正确应用国家标准对公差与配合是提高产品质量和可靠性的关键。在实际生产和加工中，应根据国家标准的要求，合理选择公差等级和配合类型，严格控制加工工艺，确保零件尺寸和形位精度的符合要求。同时，应加强对国家标准的学习和理解，不断提高对公差与配合的认识水平，提高技术工人和管理人员的素质和能力。

国际标准-ISO 2768-1

一般公差

第一部分：

线形尺寸及角度公差，不影响个别公差

1．适用范围

现行ISO2768适用在以下公差未指示到的尺寸：

A． 线形尺寸：例如外径、内径、凹处尺寸、直径、半径、距离、平面的棱边的外部半径及倒角高度。

B． 角度：众所皆知的角度不再提，例如90度角，除非在2768-2中提到或规则多边形。

C． 组合加工所产生的线形尺寸及角度。

现行ISO2768不适用在以下尺寸：

A． 在其它标准里已提到的线条及角度公差

B． 圆弧括号内的备用尺寸

C． 矩形范围上所明指出的理论尺寸

2．概论

3．参考标准

ISO2768-2： 1989 一般公差第二部份：成份内几何上的公差，不影响个别公公差

ISO8015： 1985，技术图-基本公差要点

4．一般公差

4．1线形尺寸：见表一及表二

4．2角度尺寸：见表三

表一：线形尺寸可接受的偏差（除了平面棱形尺寸及倒角高度及外半径）

单位：mm

公差等级 平面标称尺寸可接受的公差

表示 说明 0.5-3 3-6 6-30 30-120 120-400 400-1000 1000-2000 2000-4000

f 好 ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0. 5

m 普通 ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2

c 粗劣 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4

v 太粗劣 ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8

0.5mm以下的尺寸，公差必须标示在标称尺寸以后

─1/7─

表二：平面棱形尺寸及倒角高度及外径的线形尺寸可接受的公差

单位：mm

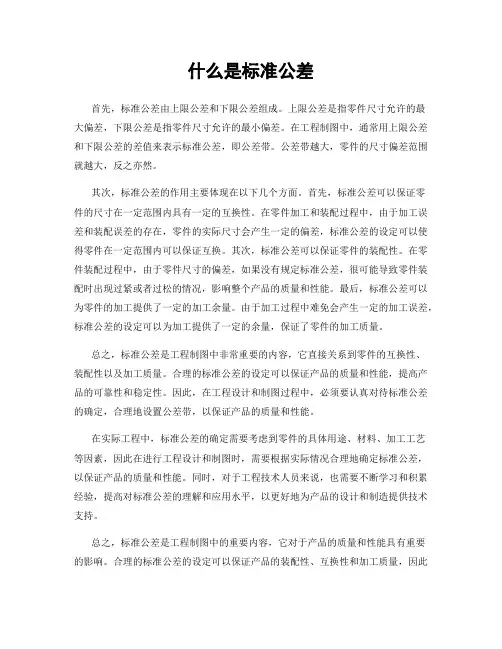

什么是标准公差

首先，标准公差由上限公差和下限公差组成。上限公差是指零件尺寸允许的最大偏差，下限公差是指零件尺寸允许的最小偏差。在工程制图中，通常用上限公差和下限公差的差值来表示标准公差，即公差带。公差带越大，零件的尺寸偏差范围就越大，反之亦然。

其次，标准公差的作用主要体现在以下几个方面。首先，标准公差可以保证零件的尺寸在一定范围内具有一定的互换性。在零件加工和装配过程中，由于加工误差和装配误差的存在，零件的实际尺寸会产生一定的偏差，标准公差的设定可以使得零件在一定范围内可以保证互换。其次，标准公差可以保证零件的装配性。在零件装配过程中，由于零件尺寸的偏差，如果没有规定标准公差，很可能导致零件装配时出现过紧或者过松的情况，影响整个产品的质量和性能。最后，标准公差可以为零件的加工提供了一定的加工余量。由于加工过程中难免会产生一定的加工误差，标准公差的设定可以为加工提供了一定的余量，保证了零件的加工质量。

总之，标准公差是工程制图中非常重要的内容，它直接关系到零件的互换性、装配性以及加工质量。合理的标准公差的设定可以保证产品的质量和性能，提高产品的可靠性和稳定性。因此，在工程设计和制图过程中，必须要认真对待标准公差的确定，合理地设置公差带，以保证产品的质量和性能。

在实际工程中，标准公差的确定需要考虑到零件的具体用途、材料、加工工艺等因素，因此在进行工程设计和制图时，需要根据实际情况合理地确定标准公差，以保证产品的质量和性能。同时，对于工程技术人员来说，也需要不断学习和积累经验，提高对标准公差的理解和应用水平，以更好地为产品的设计和制造提供技术支持。

总之，标准公差是工程制图中的重要内容，它对于产品的质量和性能具有重要的影响。合理的标准公差的设定可以保证产品的装配性、互换性和加工质量，因此在工程设计和制图过程中，必须要认真对待标准公差的确定，合理地设置公差带，以保证产品的质量和性能。
