STC1120-404K中文资料

  • 格式：pdf
  • 大小：126.01 KB
  • 文档页数：1

RFID Transponder Coils STC1120-series Rev. B Jan. 01, 2006. Page: 1 of 1 Frontier Electronics Corp.

667 E. COCHRAN STREET, SIMI VALLEY, CA 93065 TEL: (805) 522-9998 FAX: (805) 522-9989 E-mail: frontiersales@frontierusa.com Web: frontierusa.com RFID Transponder Coils—STC1120-Series

A. Electrical specification:

Part Number. L (mH) Test Freq (KHz) Q (Min) Read distance (in./cm) Sensitivity (mV/µT) Matching Capacitor (pF) DCR Max (Ω) SRF Typ. (KHz)

STC1120-374K 0.37 125 26 22/55.9 9.82 4380 6.5

1800

STC1120-404K 0.40 125 26 23/58.4 10.38 4050 7.1 5000

STC1120-704K 0.70 125 20 25/63.5 13.96 2320 19 6600

STC1120-904K 0.90 125 22 26/66.0 16.06 1800 21 4800

STC1120-115K 1.08 125 24 30/76.2 17.78 1500 24 4300

STC1120-205K 1.97 125 28 34/86.4 24.90 823 31 1750

STC1120-245K 2.38 125 30 37/94.0 28.21 681 34 1700

STC1120-295K 2.89 125 30 37/94.0 32.12 561 42 1900

STC1120-335K 3.30 125 30 38/96.5 34.96 491 48 1425

STC1120-415K 4.15 125 27 39/99.1 41.35 391 70 1620

STC1120-495K 4.90 125 26 38/96.5 47.17 331 93 1150

STC1120-685K 6.80 125 28 41/104.1 61.71 238 110 1080

STC1120-715K 7.10 125 27 42/106.7 65.60 228 114 1050

STC1120-725K 7.20 125 28 40/101.6 66.67 225 114 965

STC1120-815K 8.10 125 28 42/106.7 75.08 200 125 965

STC1120-905K 9.00 125 30 40/101.6 84.64 180 125 725

B. Mechanical dimensions: (Unit: mm)

STC1120-series

C. General Information:

1. Tolerance: K = ± 10%.

2. Electrical specifications at 25ºC.

3. Operating temperature: -40ºC to +125ºC.

4. L measured with HP 4284A LCR meter.

5. SRF measured with HP 4291B or HP 8753E.

6. DCR measured with 502BC milli-OHM meter.

7. Read distance measured with KEELOQ Transponder Evaluation Kit part number DM303005 from Microchip.

Distance was record as the voltage across the resonant circuit dropped below 10mV.

8. Sensitivity measured in accordance with Frontier Electronics Corp. application note “Measuring Sensitivity of

Transponder Coils”

9. Matching capacitor vale required for parallel resonant circuit operating at 125 KHz.

Note: RoHS compliant; for the RoHS parts, we add “-LFR” at the end of the P/N. Max

Max 元器件交易网www.cecb2b.com

合集下载

STC89C52RC单片机用户手册(20210304163300)

STC89C52RC单片机用户手册(20210304163300)

STC89C52RC单片机用户手册(20210304163300)

*****2R单片机介绍

*****2R单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。

主要特性如下：

1. 增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选

择，指令代码完全兼容传统8051.

2. 工作电压：5.5V?

3.3V （5V单片机）/3.8V?2.0V （3V单片机）

3. 工作频率范围：0?40MHz相当于普通8051的0?80MHz实际工作频率

可达48MHz

4. 用户应用程序空间为8K字节

5. 片上集成512字节RAM

6. 通用I/O 口（32个），复位后为：P1/P2/P3/P4是准双向口/弱上拉,

P0 口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O

口用时，需加上拉电阻。

7. ISP （在系统可编程）/IAP （在应用可编程），无需专用编程器，无需专

用仿真器，可通过串口（RxD/P3.0,TxD/P3.1 ）直接下载用户程序，数

秒即可完成一片

8. 具有EEPRO功能

9. 具有看门狗功能

10. 共3个16位定时器/计数器。即定时器T0、T1、T2

11. 外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外

部中断低电平触发中断方式唤醒

12. 通用异步串行口（UART，还可用定时器软件实现多个UART

13. 工作温度范围：-40?+85C（工业级）/0?75C（商业级）

14. PDIP封装

*****2R单片机的工作模式

STC12C5A60S2 系列单片机器件手册 说明书

STC12C5A60S2 系列单片机器件手册 说明书

Tel: 0755-82948411Fax: 0755-82905966

创始人/研发总监：姚永平(13922809991)宏晶STC官方网站：

1

STC12C5A60S2系列 1T 8051 单片机中文指南全球最大的

8051单片机设计公司STC MCU Limited.

临时技术支持：

13922829991

授权代理：南通国芯微电子有限公司总机：0513-5501 2928 / 2929 / 2966传真：0513-5501 2969 / 2956 / 2947宏晶STC

单片机官方网站:

Update date: 2011/3/19󰀃󰀃󰀃󰀃󰀃---高速，高可靠

󰀃󰀃󰀃󰀃󰀃---低功耗,超低价󰀃󰀃󰀃󰀃󰀃---超���超����

󰀃󰀃󰀃󰀃󰀃---�抗静电，�抗干扰󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃󰀃---1个时钟/机器周期8051STC12C5A60S2

系列单片机器件手册

󰀃STC12C5A08S2,󰀃󰀃󰀃󰀃STC12C5A08AD󰀃

󰀃STC12C5A16S2,󰀃󰀃󰀃󰀃STC12C5A16AD

󰀃STC12C5A20S2,󰀃󰀃󰀃󰀃STC12C5A20AD

󰀃STC12C5A32S2,󰀃󰀃󰀃󰀃STC12C5A32AD

󰀃STC12C5A40S2,󰀃󰀃󰀃󰀃STC12C5A40AD

󰀃STC12C5A48S2,󰀃󰀃󰀃󰀃STC12C5A48AD

󰀃STC12C5A52S2,󰀃󰀃󰀃󰀃STC12C5A52AD

󰀃STC12C5A56S2,󰀃󰀃󰀃󰀃STC12C5A56AD

󰀃STC12C5A60S2,󰀃󰀃󰀃󰀃STC12C5A60AD

󰀃STC12C5A62S2,󰀃󰀃󰀃󰀃STC12C5A62AD

全部中国大陆本土独立自主知识产权，技术处于全球领先水

STU_MAIN单片机开发板使用手册

STU_MAIN单片机开发板使用手册

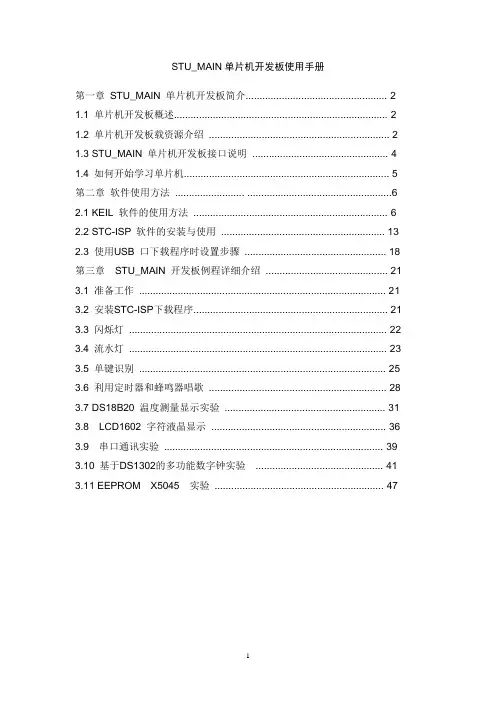

1 STU_MAIN单片机开发板使用手册
