基于Fluent的临界流文丘里喷嘴的内部流场仿真分析

  • 格式：pdf
  • 大小：354.38 KB
  • 文档页数：6

第１３卷第３４期２０１３年１２月　１６７１—１８１５（２０１３）３４—１０３９２—０６　科学技术与工程　Ｓｃｉｅｎｃｅ　Ｔｅｃｈｎｏｌｏｇｙ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｖｏ１．１３　Ｎｏ．３４　Ｄｅｅ．２０１３　＠２０１３　Ｓｃｉ．Ｔｅｃｈ．Ｅｎｇｒｇ．　

基于Ｆｌｕｅｎｔ的临界流文丘里喷嘴的　

内部流场仿真分析　

王丽辰朱云郑哈蔡睛　

（中国计量学院机电工程学院，杭州３１００１８）　

摘要针对目前无法对小喉径的临界流文丘里喷嘴内部流场进行检测的缺点，在建立喷嘴数学及物理模型的基础上，运用　Ｆｌｕｅｎｔ软件对喷嘴的内部流场进行模拟仿真。鉴于喷嘴结构对其流出系数及临界背压力比有较大的影响，通过数值模拟的方　法对喷嘴内部不同位置处的速度场、压力场进行了分析，将仿真所得到的喷嘴的流量和临界背压力比同理论计算值和通过标　准检定装置测试得到的实测值进行比较，并绘制了质量流量与背压力比的仿真及实测关系图，据此提出了在喷嘴制造方面上　的建议。　关键词临界流文丘里喷嘴　Ｆｌｕｅｎｔ　流出系数　临界背压力比　中图法分类号ＴＰ３９１．９；　文献标志码Ａ　

临界流文丘里喷嘴又称为音速喷嘴。因其准　

确度高、重复性好等特点而在气体流量的测量领域　

内作为传输标准和标准表被广泛应用。音速喷嘴　

的结构是实现临界流并保持的关键，其具体的依据　

是国际标准ＩＳＯ　９３００　ｊ。本文描述的是圆筒形喉部　

喷嘴，其结构如图１所示。　

图１　圆筒形喉部喷嘴轮廓　

图１中标注了对圆筒形喉部喷嘴各部分的尺寸　

要求。１为人口段，是一段１／４圆环，其一端与入口　

平面相切，另一端与圆筒形喉部相切；２为喷嘴扩散　

段；３为直径最小的喉部区。在对临界流文丘里喷　

２０１３年７月９日收到，７月２９日修改　第一作者简介：王丽辰（１９８８一），男，硕士研究生。研究方向：检测　自动化技术。Ｅ－ｍａｉｌ：ｗａｔｅｒ＿ｆｌｙ＿ｆｉｓｈ＠１６３．ｔｏｍ。　嘴进行检定时，保持喷嘴上游人ＥＩ处的滞止压力Ｐ　

不变，逐渐的减小喷嘴出口的背压力比。当背压力　

比达到一个临界值时，通过喷嘴的气体在喉部处的　

速度为当地音速，此时气体的质量流量也达到最　

大。进一步降低背压力比，气体流量将保持不变。　

流出系数ｃ　是表征临界流文丘里喷嘴流量特　

性的重要指标。依据ＪＪＧ　６２０－－２００８的相关规定，　

当流出系数的重复性优于其要求的１／２时，可以检　

定３次，超过这个范围的话则应检定６次。流出系　

数的计算公式为　

，１一　一　厘　一　ｑ　…　一ｑ　１一ａｃｐ。√　一ＡＣＲ　¨　

式（１）中，ｑ　为实际流量，可由检定装置测得；ｑ　。为　

理想流量，可通过理论计算得到；Ａ为喉部面积，据　

测得的喉部直径计算得到；ｐ０、Ｔｏ、Ｐ。分别为滞止压　

力、滞止温度、滞止密度，由喷嘴前的测量仪器得到。　

本文取理论标准流量为１．２　ｍ　／ｈ的临界流文　

丘里喷嘴作为研究对象，采用ＣＦＤ　软件对其流场　

进行数值模拟，分析所得到的速度场及压力场，并　

对仿真结果与在检定装置上的测试结果进行分析　

比较。

　３４期　王丽辰，等：基于Ｆｌｕｅｎｔ的临界流文丘里喷嘴的内部流场仿真分析　

１模型的建立　

１．１　Ｆｌｕｅｎｔ软件　

Ｆｌｕｅｎｔ是用于模拟具有复杂外形的流体流动以　

及热传导问题的专用ＣＦＤ（计算机流体力学，ｃｏｒｎ—　

ｐｕｔａｔｉｏｎａｌ　ｆｌｕｉｄ　ｄｙｎａｍｉｃｓ）软件。它通过计算机数值　

计算和图像显示，对包含有流体流动和热传导等相　

关物理现象的系统进行分析计算，其基本思想为：　

把原来在时间域及空间域上连续的物理量的场，用　

一系列有限个离散点上的变量值的集合来代替，通　

过一定的原则和方式建立起关于这些离散点上场　

变量之间关系的代数方程组，然后求解代数方程组　

获得场变量的近似值。　

Ｆｌｕｅｎｔ具有较强的适应及较广的应用面，利用　

它可以求解一些几何形状和边界条件都很复杂的　

流动问题，还可以通过设置不同的控制参数来进行　

各种的数值计算。更为重要的是它不受物理模型　

和实验模型的限制，灵活性高，容易模拟真实条件　

和实验中都只能接近无法达到的理想条件。　

１．２物理模型　

用ｆｌｕｅｎｔ　６．３自带的前处理软件Ｇａｍｂｉｔ建立临　

界流文丘里喷嘴内部的物理模型。由于喷嘴是一　

个对称的旋转体，故其内部的流场可简化为二维的　

流场，如图１所示，其中，入口段Ｄ＝１４．５　ｍｍ，喉部　

直径ｄ＝１．４１５　ｍｍ，扩散段角度为４。，长度为　

１１．Ｏ１　ｍｍ。　

１．３数学模型　

本文模拟通过喷嘴的气体为理想状态下的空　

气　，由于喷嘴在人口处渐缩性的特点，其密度变　

化较大，故视为可压缩流的湍流流动。求解器选择　

Ｐｒｅｓｓｕｒｅ　Ｂａｓｅｄ，计算方式选择Ｉｍｐｌｉｃｉｔ（隐式），流体　

属性设置为理想气体。用Ｓｐａｌａｒｔ—Ａｌｌｍａｒａ　湍流模　

型来描述喷嘴内部流动，该模型是一种相对简单的　

一方程模型，仅考虑了动量的传递方程。在气体动　

力学中，对于有固定边界的流动，利用Ｓｐａｌａｒｔ—Ａｌｌｍａ—　

ｒａｓ模型计算边界层内的流动以及压力梯度较大的　

流动都可得到较好的结果。模型的经验常数ｃ　。、　

ｃｂ２、ｃ　１、ｃｗ２、Ｃｗ３分别设置为０．１３５　５、０．６２２、７．１、　

０．３、２。　１．４　Ｓｐａｌａｒｔ－Ａｌｌｍａｒａｓ模型控制方程　

景（ｐ　）＋云（ｐ　Ｕｉ）＝　

Ｇ　＋　ｌ　ｒ　ｏ　（（　）薏）＋ｃ　（薏）　＋Ｓ；　

（２）　

式（２）中，　为湍流运动黏度，Ｇ　为湍流黏度的增加　

项，　为湍流黏度的减少项，Ｓ　为用户自定义　

源项。　

１．５网格划分　

用Ｇａｍｂｉｔ对喷嘴流场进行网格划分，其划分的　

质量对计算的精度和稳定性有很大的影响。对二　

维结构网格（单元是四边形），优点是能准确的处理　

边界条件，计算精度高，缺点是对复杂外形的网格　

生成较难，甚至难以实现；而对于二维非结构网格　

（单元是三角形），其优点是能生成复杂外形的网　

格，但在同等网格数量的情况下，它比结构网格所　

需的内存更大、计算周期更长。对此，本文在面网　

格划分时选取了Ｑｕａｄ／Ｔｒｉ混合型网格，使模型更　

准确。　

１．６边界条件　．　

喷嘴模型人口边界条件设置为压力人口，人口　

压力即滞止压强，设为１个大气压（１　ａｒｍ）；出口边　

界条件设置为压力出口，因在检定时首先检定的喷　

嘴的背压力比是０．２２，因此在仿真时，本论文首先　

设置的出口压力为０．２２个大气压。为观察喷嘴质　

量流量与背压力比的关系，出口压力取０．２２、０．２７、　

０．３２、０．３７、０．４２、０．４７、０．５２、０．５７、０．６２、０．６７，１０个　

点进行观察。　

２仿真分析　

在标准活塞式喷嘴检定装置上　测得的临界　

背压力比为０．６２，由于喷嘴的背压力比低于临界值　

时，它的内部流场基本不变，本文选取了背压力比　

为０．３时的流场进行分析。设定收敛的条件为　

０．００１，迭代至６４５步时收敛。　

２．１速度场的分析　图２是临界流文丘里喷嘴前后部分管道及喷嘴　

内部的速度矢量云图。由图３可以看出：

理想气体　科学技术与工程　１３卷　

在喷嘴入口渐缩段的速度不断增加，在渐缩段与喉　

径的交汇处增加最快，可达到２６５　ｍ／ｓ；理想气体在　

喷嘴喉部的速度亦不断增加，在喉部与扩散段的交　

汇处约为３４０　ｍ／ｓ，即达到了音速；而在扩散段气体　

速度增加更为明显，在接近喷嘴出口的较大区域内　

可达到５３０　ｍ／ｓ。由于气体回流的作用，在其后的　

区域内速度降低，但仍以喷射的形式离开喷嘴出　

口，其射流现象极为明显，速度可达到３８０　ｍ／ｓ。　

图２速度矢量云图　

从整个速度云图上来看，速度分布区域化在扩　

散段较为明显，大体上呈现不断增加的态势。鉴于　

喷嘴出口处的射流现象，在检定时需要在喷嘴后加　

一部分直管段，防止射流对取压口处的流场产生较　

大的扰动，影响检定时对背压力比的设定。　

对于喷嘴喉部处的速度场，其区域化没有扩散　

段那么明显，但从速度云图中可明显地看出其靠近　

喷嘴壁面的速度低于主流区域的速度，这是理想气　

体的粘性作用导致的，气体与壁间的黏滞作用使得　

流速大大低于靠近喷嘴中心黏滞作用越小的区域。　

在喉部处的流速最终扩展到音速，为详细观察其发　

展情况，选取了喷嘴喉部不同位置处的速度分布　

（图３），分别取：ｌｉｎｅ一４（０．００１　５，０．０１４　５；０．００１　５，　

一ｏ＿０１４　５），ｌｉｎｅ一５（０．００２，ｏ．０１４　５；０．１３０２，一０．０１４　５），　

ｌｉｎｅ一６（０．００２　５，０．０１４　５；０．００２　５，０．０１４　５），ｐｌａｎ一　

７（０．００２　７，０．０１４　５；０．００２　７，一０．１４５），ｌｉｎｅ一８　

（０．００２　９８，０．０１４　５；０．００２　９８，一０．０１４　５）。　

由上述速度分布　图可以清晰的看出在喷嘴　

喉部不同位置处的速度径向分布方式。Ｌｉｎｅ一５、　

ｌｉｎｅ一６、ｌｉｎｅ一７、ｌｉｎｅ一８的分布相同，均是梯形分　

布，其速度随着所处喉部位置的不断加深而变大。　

但ｌｉｎｅ一４的速度在中间出现凹弧形分布，造成这一　图３喷嘴喉部不同位置处速度分布图　

现象的原因是：人口段是一个１／４圆弧，理想气体通　

过改圆弧与喉部的交汇处时会产生较大的回流，使　

得主流区域的速度低于喷嘴壁面附近的速度。　

２．２压力场分析　

由图４、图５可以看出，喷嘴入口前连接在滞止　

容器上的管道的内部压力总体上来说为１　ａｔｍ，仅在　

喷嘴入口处因回流的作用使其压力发生改变。而　

喷嘴出口后的管道压力分布均匀，为０．３　ａｔｍ。喷嘴　

内部的压力逐渐降低，最低的区域在扩散段为０．１２　

ａｔｍ。从管道人口到扩散段出现压力最低的区域，其　

压力损失接近８８％，这是喷嘴出口处出现高速射流　

现象的根本原因。由图可以看到在扩散段，压力为　

０．１２　ａｔｍ的区域非常大，缩小该区域便可以降低压　

力损失，从而实现减小射流对喷嘴后管道流场的　

影响。　

图４压力分布云图　

３实验结果及数据分析　

对流量、流出系数、临界背压力比的理论计算　如　鼹　驺　，５　４　４　３　３　２　２　ｌ　１　Ｏ　Ｏ　０　一蠢　墨●．■■　

¨　×１　９　８　７　

—

合集下载

Fluent分析一个例子

Fluent分析一个例子

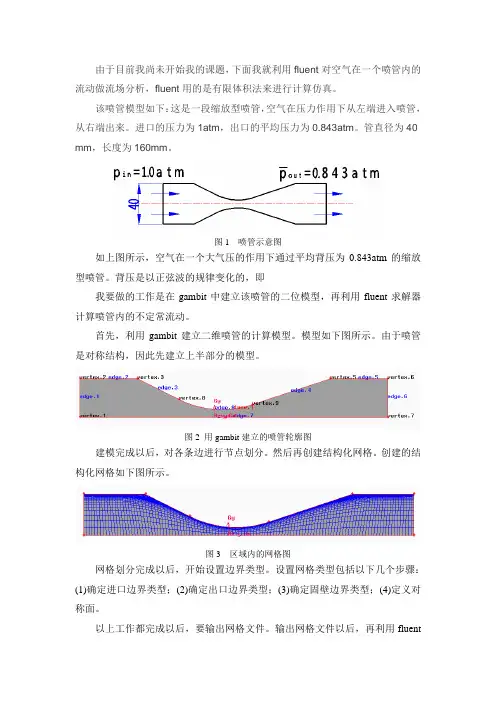

由于目前我尚未开始我的课题，下面我就利用fluent对空气在一个喷管内的流动做流场分析，fluent用的是有限体积法来进行计算仿真。
