1 电力系统继电保护原理习题
第一章 绪论
1、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？
答：主保护是一次保护，当发生故障时瞬时动作；
后备保护是在主保护不动作时再动作，一般有延时来判断主保护动作与否，它包括近后备和远后备.
远后备保护是当主保护或断路器拒动时,由相邻电力设备或线路的保护来实现的后备保护.
近后备保护是当主保护拒动时，由本电力设备或线路的另一套保护来实现的后备的保护；当断路器拒动 时，由断路器失灵保护来实现后备保护
2 、说明对电力系统继电保护有那些基本要求。
答：可靠性（安全性和信赖幸），速动性，灵敏性和选择性。
3、简要说明继电保护装置的一般构成以及各部分的作用.
4、针对下图系统，分别在D1、D2、D3点故障时说明按选择性的要求哪些保护应动作跳闸。
1 D1 2 3 D2 4
5 6 7
8 D3 2 第二章 电网的电流保护
1、分析电流保护中各段如何保证选择性？各段的保护范围如何,与哪些因素有关?
2、什么是继电器的返回系数，增量动作继电器、欠量动作继电器的返回系数有什么区别？
3、在图示网络中，试分析断路器1DL、4DL和9DL保护的最大和最小运行方式。
4、在图所示网络中,线路AB电源端装有三段式电流保护，线路BC装有二段式电流保护,均采用不完全星形接线方式，系数参数如图所示,线路AB和BC的最大负荷电流分别为2。3A和2A，线路BC的过电流保护动作时限为3S，负荷自起动系数为1。试计算：（1)、线路AB和BC各段电流继电器的动作电流和时间继电器的动作时限。（2)、求出无时限电流速断的保护范围和校验Ⅱ、Ⅲ段的灵敏度。
继电保护课程学习要点
第一章 绪 论
一、本章的学习要点
1、了解继电保护的作用。在学习时要了解电力系统中常见的故障类型和不正常运行状态，以及发生短路时对电力系统的危害。认识继电保护、继电保护装置的概念，及继电保护在电力系统中的任务。
2、了解继电保护的基本原理和继电保护装置的的组成。学习时应了解和认识电力系统在正常运行与发生故障或不正常运行状态时电气量参数的差别。它们是实现继电保护的理论依据。
3、对电力系统继电保护的四项基本要求是选择性、速动性、灵敏性和可靠性。它们是设计、分析与评价继点保护装置是否先进、实用和完善的出发点和依据，应熟练掌握并应用于今后的学习中。

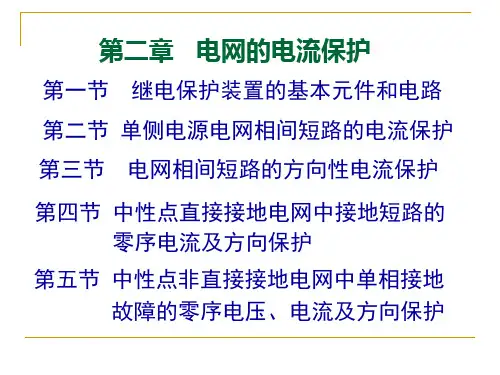

第二章 电网的电流保护和方向性电流保护
第一节 单侧电源网络相间短路的电流保护
一、本节的学习要点
1、了解继电器的有关概念---动作、返回、动作电流、返回电流、返回系数等。
2、熟练掌握三段式电流保护的配置、基本工作原理、整定计算原则、整定计算方法、原理接线及其评价与应用范围。电流保护是反应故障时电流增大而动作的保护，所以在学习中首先要掌握线路上发生相间短路时，短路电流的计算方法。其次，要搞清楚短路电流的大小与故障点、故障类型及运行方式之间的关系，以便更好地理解继电保护的工作原理，掌握电流保护的整定计算方法。通过学习，应理解并掌握三段式电流保护的逐级配合关系。既相邻保护在灵敏度和动作时间上均应相互配合。
3、掌握相间短路电流保护的基本接线方式及其特点与应用范围。要求会画原理接线图。
第二节 电网相间短路的方向性电流保护
1、 了解并认识在双侧电源网络中继电保护动作带有方向性的必要性。
2、熟练掌握方向元件（功率方向继电器）的工作原理、构造及动作特性。学习中首先要弄清楚电压电流的参考方向是如何规定的，以及参考方向与实际方向之间的关系。其次，要了解并认识电力系统正常运行及发生故障时电压电流之间的相位关系。并掌握有关功率方向继电器的最大灵敏角、内角和死区等基本概念。
第一章 继电保护概述
1-1 答：继电保护装置的任务是自动、迅速、有选择性的切除故障元件，使其免受破坏，保证其他无故障元件恢复正常运行；监视电力系统各元件，反映其不正常工作状态，并根据运行维护条件规范设备承受能力而动作，发出告警信号，或减负荷、或延时跳闸；继电保护装置与其他自动装置配合，缩短停电时间，尽快恢复供电，提高电力系统运行的可靠性。
1-2 答：即选择性、速动性、灵敏性和可靠性。
1-3 答：继电保护的基本原理是根据电力系统故障时电气量通常发生较大变化，偏离正常运行范围，利用故障电气量变化的特征可以构成各种原理的继电保护。例如，根据短路故障时电流增大．可构成过流保护和电流速断保护；根据短路故障时电压降低可构成低电压保护和电流速断保护等。除反映各种工频电气量保护原理外，还有反映非工频电气量的保护，如超高压输电线的行波保护和反映非电气量的电力变压器的瓦斯保护、过热保护等。
1-4 答：主保护是指能满足系统稳定和安全要求，以最快速度有选择地切除被保护设备和线路故障的保护。
后备保护是指当主保护或断路器拒动时，起后备作用的保护。
后备保护又分为近后备和远后备两种：
（1）近后备保护是当主保护拒动时，由本线路或设备的另一套保护来切除故障以实现的后备保护;
（2）远后备保护是当主保护或断路器拒动时，由前一级线路或设备的保护来切除故障以实现的后备保护.
辅助保护是为弥补主保护和后备保护性能的不足，或当主保护及后备保护退出运行时而
增设的简单保护。
1-6答：(1)当线路CD中k3点发生短路故障时，保护P6应动作，6QF跳闸，如保护P6和P5不动作或6QF, 5QF拒动，按选择性要求，保护P2和P4应动作，2QF和4QF应跳闸。
(2）如线路AB中k1点发生短路故障，保护P1和P2应动作，1QF和2QF应跳闸，如保护P2不动作或2QF拒动，则保护P4应动作，4QF跳闸。

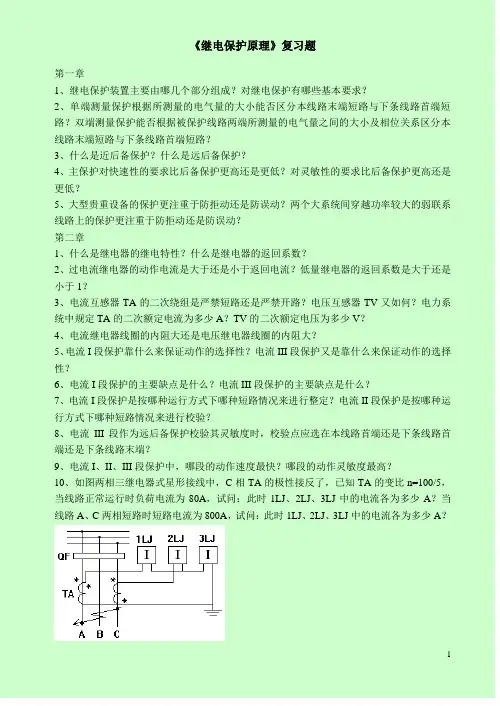

1 《继电保护原理》复习题
第一章
1、继电保护装置主要由哪几个部分组成？对继电保护有哪些基本要求？
2、单端测量保护根据所测量的电气量的大小能否区分本线路末端短路与下条线路首端短路？双端测量保护能否根据被保护线路两端所测量的电气量之间的大小及相位关系区分本线路末端短路与下条线路首端短路？
3、什么是近后备保护？什么是远后备保护？
4、主保护对快速性的要求比后备保护更高还是更低？对灵敏性的要求比后备保护更高还是更低？
5、大型贵重设备的保护更注重于防拒动还是防误动？两个大系统间穿越功率较大的弱联系线路上的保护更注重于防拒动还是防误动？
第二章
1、什么是继电器的继电特性？什么是继电器的返回系数？
2、过电流继电器的动作电流是大于还是小于返回电流？低量继电器的返回系数是大于还是小于1？
3、电流互感器TA的二次绕组是严禁短路还是严禁开路？电压互感器TV又如何？电力系统中规定TA的二次额定电流为多少A？TV的二次额定电压为多少V？
4、电流继电器线圈的内阻大还是电压继电器线圈的内阻大？
5、电流I段保护靠什么来保证动作的选择性？电流III段保护又是靠什么来保证动作的选择性？
6、电流I段保护的主要缺点是什么？电流III段保护的主要缺点是什么？
7、电流I段保护是按哪种运行方式下哪种短路情况来进行整定？电流II段保护是按哪种运行方式下哪种短路情况来进行校验？
8、电流III段作为远后备保护校验其灵敏度时，校验点应选在本线路首端还是下条线路首端还是下条线路末端？
9、电流I、II、III段保护中，哪段的动作速度最快？哪段的动作灵敏度最高？
10、如图两相三继电器式星形接线中，C相TA的极性接反了，已知TA的变比n=100/5，当线路正常运行时负荷电流为80A，试问：此时1LJ、2LJ、3LJ中的电流各为多少A？当线路A、C两相短路时短路电流为800A，试问：此时1LJ、2LJ、3LJ中的电流各为多少A？
