南京信息工程大学 实验（实习）报告

实验（实习）名称 Muliisim9软件的基本操作 日期 2011/10/12 得分 指导老师 周欣

系 电信 专业 电信 年级 09 班次 2 姓名 李勤华 学号 20091305070

一、实验目的：

（1） 掌握mulitisim9的基本操作；

（2） 练习搭建基本电路；

二、实验内容：

（1） multisim9的启动与退出；

（2） 放置一个理想电阻，设置参考编号为R1，并将其标称值改为10K.

（3） 放置一个阻值为1k的实际电阻，设置参考编号为R2，并将其标称值改为10K.

（4） 放置一个三极管2SC1815A,并进行90度旋转、水平和垂直旋转元件，观察元件变化。

（5） 放一个100K的电位器，设置其控制键为r调整率为1％，调整元件观察变化。

（6） 放置TTL元件7400，观察四个门的放置状态，元件的标号设置为U1.

（7） 将直流电压源、直流电流源、交流电压源、交流电流源、电压表、电流表拖入工作区，依次双击表头，练习设置参数。

（8） 连接电阻R3和R4，移动元件观察连线的变化，最后删除连线。

（9） 删除工作区中德所有元件。

（10） 搭建如下所示单管放大电路。

（11） 将输入端和输出端分别接入示波器的两个通道，将输入线颜色设置为红色，输出线设置为蓝色。

V11mV

10kHz

0Deg R11kOhm

R21kOhm R32.4kOhm

R4100 Ohm C110uF Q1BJT_NPN_VIRTUALC222uF V212 V

R510kOhm R610kOhm R7Key = A

100kOhm 50%C310uF

R85.1kOhm XSC1ABGT

单管放大电路

三、实验结果：

实验后的仿真图如下所示：

仿真图

合集下载

multisim使用方法

multisim使用方法

multisim使用方法

Multisim是一种用于电路设计和仿真的软件。下面是使用Multisim的一般步骤：

1. 打开软件：双击桌面上的Multisim图标或在启动菜单中找到并点击Multisim。

2. 创建新电路：在Multisim的欢迎界面上，选择“新电路设计”或点击“文件”菜单中的“新建电路”。

3. 添加元件：在工具栏上选择所需的元件，在电路图窗口中点击添加元件。也可以使用右键菜单或快捷键来添加元件。

4. 连接元件：使用导线工具或连接工具在元件之间绘制电路线路。确保正确连线以正确连接元件。

5. 设置电源：如果电路需要电源，则在工具栏上选择电源工具，并将其放置在电路图中恰当的位置上。然后单击电源以更改其电压值和极性。

6. 设置测量器件：如果需要在仿真过程中测量电路的各个部分，则可以在工具栏上选择测量仪器并将其放置在电路图中。

7. 运行仿真：点击工具栏上的“运行”按钮或选择“仿真”菜单中的“运行”选项以开始仿真电路。

8. 分析仿真结果：仿真完成后，可以查看电路中各个元件的电流、电压等参数。可以使用示波器、数字多表仪和其他工具来查看和分析仿真结果。

9. 保存和导出电路：在完成电路设计和仿真后，保存电路文件以便以后使用并导出仿真结果。

这些步骤只是Multisim使用的基本方法，你可以根据需要深入研究和探索更多功能和选项。

下面是Multisim的使用方法：

1. 创建新项目：打开Multisim软件后，点击“File”菜单，选择“New”，然后选择“New Project”来创建一个新项目。

2. 添加器件：在项目中添加所需的器件。点击“Component”菜单，选择“Place”来添加各种电子器件。

3. 连接电路：通过拖拽连接线将器件连接在一起，形成电路。点击“Wire”工具，然后依次选中各个器件的引脚来连接它们。

4. 设定电流/电压源：点击“Source”工具，选择合适的电流或电压源来为电路提供电源。

Multisim基础使用方法详解

Multisim基础使用方法详解

.

. 第2章 Multisim9的基本分析方法

主 要 容

➢ 2.1 直流工作点分析（DC Operating Point Analysis ）

➢ 2.2 交流分析（AC Analysis）

➢ 2.3 瞬态分析（Transient Analysis）

➢ 2.4 傅立叶分析（Fourier Analysis）

➢ 2.5 失真分析（Distortion Analysis）

➢ 2.6 噪声分析（Noise Analysis）

➢ 2.7 直流扫描分析（DC Sweep Analysis）

➢ 2.8 参数扫描分析（Parameter Sweep Analysis）

2.1 直流工作点分析

直流工作点分析也称静态工作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。

在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。求解电路的直流工作点在电路分析过程中是至关重要的。

2.1.1构造电路

为了分析电路的交流信号是否能正常放大，必须了解电路的直流工作点设置得是否合理，所以首先应对电路得直流工作点进行分析。在Multisim9工作区构造一个单管放大电路，电路中电源电压、各电阻和电容取值如图所示。 .

.

注意：图中的1，2，3，4，5等编号可以从Options---sheet properties—circuit—show all调试出来。

执行菜单命令（仿真）Simulate/（分析）Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流工作点分析对话框，如图A所示。直流工作点分析对话框B。

1. Output 选项

Output用于选定需要分析的节点。

MultiSIM实验指导

MultiSIM实验指导

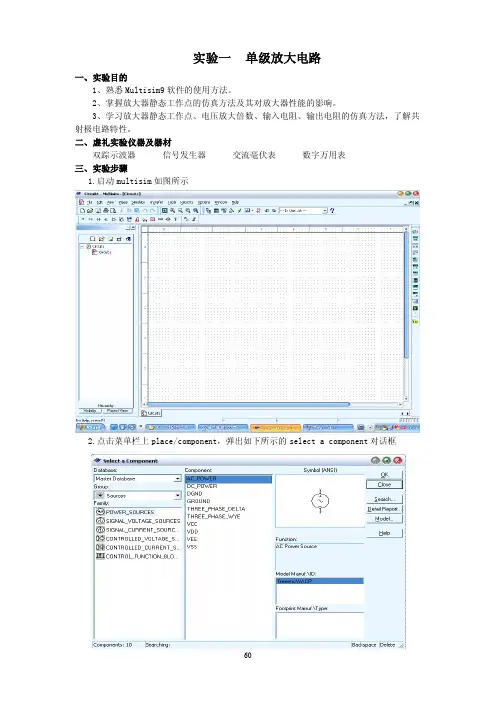

实验一单级放大电路一、实验目的1、熟悉Multisim9软件的使用方法。2、掌握放大器静态工作点的仿真方法及其对放大器性能的影响。3、学习放大器静态工作点、电压放大倍数、输入电阻、输出电阻的仿真方法，了解共射极电路特性。二、虚礼实验仪器及器材双踪示波器信号发生器交流毫伏表数字万用表三、实验步骤1.启动multisim如图所示

2.点击菜单栏上place/component，弹出如下所示的selectacomponent对话框3.在group下拉菜单中选择basic，如图所示

4.选中RESISTOR，此时在右边列表中选中1.5kΩ5%电阻，点击OK按钮。此时该电阻随鼠标一起移动，在工作区适当位置点击鼠标左键，如下图所示

5．同理，把如下所示的所有电阻放入工作区6.同样，如下图所示选取电容10uF两个，放在工作区适当位置结果如下：

7.同理如下所示，选取滑动变阻器

638.同理选取三极管

9．选取信号源10.选取直流电源

11.选取地

12.最终，元器件放置如下

13.元件的移动与旋转，即：单击元件不放，便可以移动元件的位置；单击元件（就是选中元件），鼠标右键，如下图所示，便可以旋转元件。

6514.同理，调整所有元件如下图所示

15.把鼠标移动到元件的管脚，单击，便可以连接线路。如下图所示

16.同理，把所有元件连接成如下所示电路

6617.选择菜单栏options/sheetproperties,如图所示

18.在弹出的对话框中选取showall，如下所示

19.此时，电路中每条线路出上便出现编号，以便为后来仿真。

6720.如果要在2N222A的e端加上一个100欧电阻，可以先选中“3”这条线路，然后按键盘del键，就可以删除。如下图所示

21.之后，点击菜单栏上place/component，弹出如下所示的selectacomponent对话框，选取BASIC_VIRTUAL,然后选取RESISTOR_VIRTUAL，再点击OK按钮。注意：这是虚拟电阻（都带有_VIRTUAL），因为只有虚拟电阻才能更改其阻值！同样，电容，电感，三极管等等元件，只有虚拟元件才能更改其参数.

Multisim基础使用方法详解要点

Multisim基础使用方法详解要点

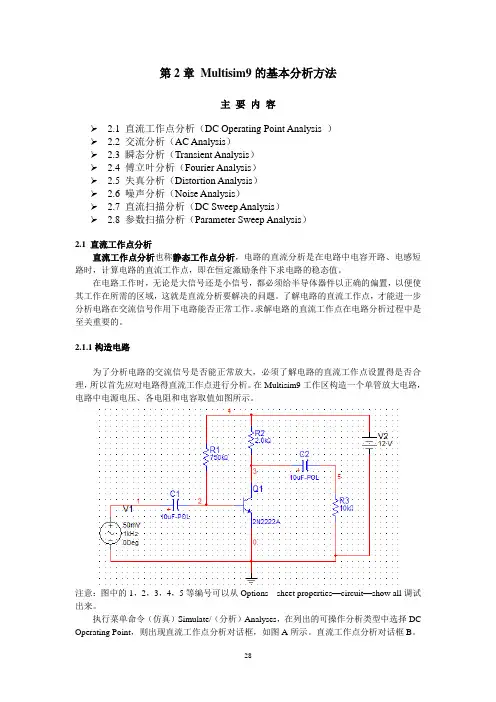

28 第2章 Multisim9的基本分析方法
