神州数码路由器配置实验1

计算机网络实验报告路由器配置计算机网络实验报告：路由器配置1.实验目的本实验旨在通过配置路由器，实现网络之间的通信和数据传输，以加深对计算机网络的理解和实践能力。

2.实验设备及环境2.1 实验设备- 路由器：型号，IP 地质：- 交换机：型号，IP 地质：- 计算机：型号，IP 地质：2.2 实验环境- 操作系统：Windows 10- 路由器配置软件：3.实验步骤3.1 网络拓扑设置3.1.1 将路由器与交换机连接，确保物理连接正常。

3.1.2 设定路由器和交换机的 IP 地质、子网掩码，确保网络正常通信。

3.2 路由器配置3.2.1 登录路由器管理界面。

3.2.2 进行基本配置，包括主机名、域名、IP 地质、网关等信息。

3.2.3 配置路由表，添加静态路由和动态路由。

3.2.4 进行网络地质转换（NAT）的配置，实现内网和外网的通信。

3.3 测试与调试3.3.1 在计算机上配置 IP 地质和默认网关，与路由器进行连接。

3.3.2 进行网络连通性测试，检查路由器的配置是否正确。

3.3.3 如有问题，进行排错和调试，重新检查配置。

4.实验结果4.1 配置路由器后，计算机可以与外网服务器进行通信。

4.2 数据传输稳定，无丢包和延迟问题。

4.3 路由器配置符合网络设计要求，满足网络拓扑的需求。

5.实验总结通过本实验，我们学习了路由器的基本配置和网络通信原理，并完成了网络设备的配置和测试。

通过实践，进一步加深了对计算机网络的理解和应用能力。

附件：- 实验拓扑图：- 路由器配置文件：法律名词及注释：1.IP 地质：Internet Protocol Address，互联网协议地质，用于标识网络中的设备。

2.子网掩码：Subnet Mask，用于划分 IP 地质的网络部分和主机部分。

3.网关：Gateway，网络中的出口节点，用于实现不同网络之间的通信。

全文结束 \。

路由器的基本配置实验报告路由器的基本配置实验报告1·概述本实验旨在介绍路由器的基本配置方法及步骤，包括路由器的初始化设置、接口配置、路由配置等内容。

通过本实验，可以掌握基本的路由器配置技能，为网络搭建和管理提供基础支持。

2·实验设备及环境2·1 设备：一台路由器（型号：X）2·2 环境：局域网环境，网络连接正常3·实验步骤3·1 初始化路由器3·1·1 连接路由器和电源，启动路由器3·1·2 进入路由器的管理界面，通常通过Web页面或命令行界面（Console/SSH）登录3·1·3 根据路由器型号和操作系统版本，进行初始化配置，包括设置管理密码、主机名、SSH/Telnet等远程管理方式等 3·2 配置接口3·2·1 查看路由器接口信息，包括物理接口和逻辑接口3·2·2 针对需要使用的接口进行配置，包括IP地质、子网掩码、端口速率、半双工/全双工模式等3·3 配置路由3·3·1 理解路由表的概念和作用3·3·2 查看、修改和添加路由表项，实现路由转发和路径选择3·4 配置网络地质转换（NAT）3·4·1 理解NAT的作用和原理3·4·2 配置静态NAT和动态NAT，实现内网和外网的地质映射3·5 配置ACL3·5·1 理解ACL的作用和原理3·5·2 配置标准ACL和扩展ACL，实现网络流量过滤和管理3·6 配置路由器日志3·6·1 理解路由器日志的作用和重要性3·6·2 配置路由器日志，记录关键事件和异常情况4·实验结果及分析4·1 初始化路由器成功，管理密码和远程管理方式设置正确4·2 接口配置正确，路由器接口状态正常，网络连接正常4·3 路由配置正常，路由表项添加正确，路由转发功能正常4·4 NAT配置正确，实现了内网和外网之间的地质映射4·5 ACL配置正确，实现了网络流量的合规管理和过滤4·6 路由器日志配置正确，日志记录了关键事件和异常情况5·结论通过本实验，成功完成了路由器的基本配置，掌握了不同功能的配置方法和步骤，能够进行基本的路由器管理和网络搭建工作。

示例 以下命令打开 DHCP 服务。 ip dhcpd enable
Router-B_config_dhcp#network 192.168.3.0 255.255.255.0
！设定网络号
Router-B_config_dhcp#range 192.168.3.10 192.168.3.20
！设定地址范围
Router-B_config_dhcp#default-router 192.168.3.1
！定义网络号 ！定义地址范围 ！定义租约为 1 天
！启动 DHCP 服务
第三步：验证 Router-B#sh ip dhcp pool DHCP Server Address Pool Information: Pool 1 :
Network : 192.168.2.0 Range : 192.168.2.10 - 192.168.2.20 Total address : 11 Leased address : 1 Abandoned address : 0 Available address : 10
第二步：DHCP 服务器的配置 Router-B#conf Router-B_config#ip dhcpd pool 1
！定义地址池
Router-B_config_dhcp#network 192.168.2.0 255.255.255.0 Router-B_config_dhcp#range 192.168.2.10 192.168.2.20 Router-B_config_dhcp#lease 1 Router-B_config_dhcp#exit Router-B_config#ip dhcpd enable
！进入收到 DHCP 客户机请求的接口

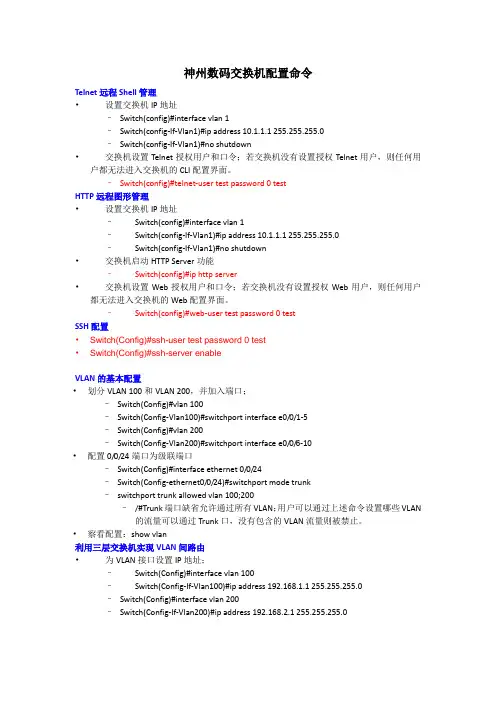

神州数码交换机配置命令Telnet远程Shell管理•设置交换机IP地址–Switch(config)#interface vlan 1–Switch(config-If-Vlan1)#ip address 10.1.1.1 255.255.255.0–Switch(config-If-Vlan1)#no shutdown•交换机设置Telnet授权用户和口令；若交换机没有设置授权Telnet用户，则任何用户都无法进入交换机的CLI配置界面。

–Switch(config)#telnet-user test password 0 testHTTP远程图形管理•设置交换机IP地址–Switch(config)#interface vlan 1–Switch(config-If-Vlan1)#ip address 10.1.1.1 255.255.255.0–Switch(config-If-Vlan1)#no shutdown•交换机启动HTTP Server功能–Switch(config)#ip http server•交换机设置Web授权用户和口令；若交换机没有设置授权Web用户，则任何用户都无法进入交换机的Web配置界面。

–Switch(config)#web-user test password 0 testSSH配置•Switch(Config)#ssh-user test password 0 test•Switch(Config)#ssh-server enableVLAN的基本配置•划分VLAN 100和VLAN 200，并加入端口；–Switch(Config)#vlan 100–Switch(Config-Vlan100)#switchport interface e0/0/1-5–Switch(Config)#vlan 200–Switch(Config-Vlan200)#switchport interface e0/0/6-10•配置0/0/24端口为级联端口–Switch(Config)#interface ethernet 0/0/24–Switch(Config-ethernet0/0/24)#switchport mode trunk–switchport trunk allowed vlan 100;200–/#Trunk端口缺省允许通过所有VLAN；用户可以通过上述命令设置哪些VLAN 的流量可以通过Trunk口，没有包含的VLAN流量则被禁止。
