道路土工格栅的铺设方法

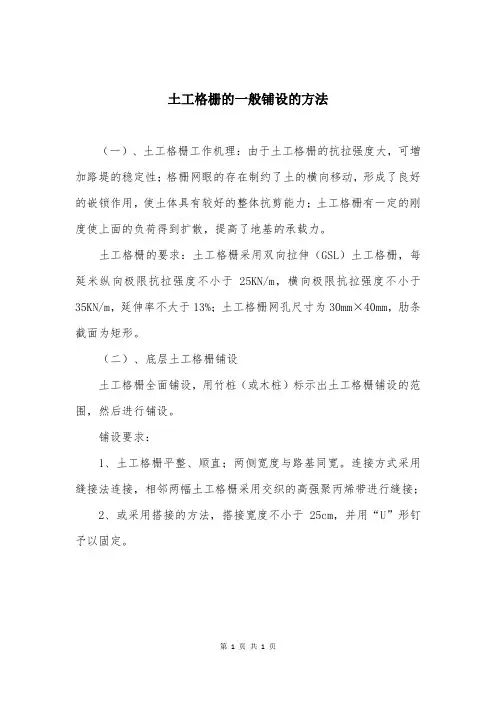

土工格栅的一般铺设的方法
（一）、土工格栅工作机理：由于土工格栅的抗拉强度大，可增加路堤的稳定性；格栅网眼的存在制约了土的横向移动，形成了良好的嵌锁作用，使土体具有较好的整体抗剪能力；土工格栅有一定的刚度使上面的负荷得到扩散，提高了地基的承载力。

土工格栅的要求：土工格栅采用双向拉伸（GSL）土工格栅，每延米纵向极限抗拉强度不小于25KN/m，横向极限抗拉强度不小于35KN/m，延伸率不大于13%；土工格栅网孔尺寸为30mm×40mm，肋条截面为矩形。

（二）、底层土工格栅铺设
土工格栅全面铺设，用竹桩（或木桩）标示出土工格栅铺设的范围，然后进行铺设。

铺设要求：
1、土工格栅平整、顺直；两侧宽度与路基同宽。

连接方式采用缝接法连接，相邻两幅土工格栅采用交织的高强聚丙烯带进行缝接；
2、或采用搭接的方法，搭接宽度不小于25cm，并用“U”形钉予以固定。

第 1 页共1 页。

土工格栅的施工标准土工格栅的施工规范1. 铺设准备工作：1.1 地基处理：首先对下层进行整平、碾压，要求平整度不大于15㎜，压实度达到设计要求，表面严禁有碎石、块石等坚硬凸出物。

1.2 铺设环境：室外气温5℃以上，风力4级以下，无雨、雪。

(环境或特殊要求除外)2. 铺设及搭接方法：2.1在平整好的下承层上按设计宽度铺设土工格栅，摊铺时应拉直、平顺，紧贴下承层，不得出现扭曲、褶皱、重叠，搭接处用U形钉或联接件固定.2.2土工格栅在铺设时，将筋材主强度高的方向垂直路堤轴线方向，每幅叠合长度（纵向）不小于15㎝，并用U形钉或联接件固定，间距1.0m，横向搭接长度30～90㎝，搭接位置用U形钉或尼龙绳固定。

3. 铺设搭接后的质量检测：3.1土工格栅铺设完成后首先进行自检，其质量要求见下表：4.回填：4.1土工格栅材料摊铺到位后应及时填筑填料，以免其受到阳光过长时间的直接曝晒，一般情况下，间隔时间不超过48H。

4.2填料要求:在距土工格栅层8㎝以内的路堤填石路堤料其最大料径不得大于6㎝，土工格栅第一层填土摊铺应采用轻型推土机或前置式装载机，沿路堤的轴线方向行驶进行压实，填筑压实厚度大于60㎝。

一、施工测量和放样根据原始导线点及加密导线点，用全站仪恢复K18+~K18+路段的路线中桩，并放出路基用地边桩和路堤坡脚，复核路基横断面原地表高程，如与设计图纸提供的数据有太大出入，及时报监理工程师复测,并由监理工程师认可。

二、清表清除路基范围内杂草、树木等有害于路堤稳定的杂物，对于地表积水或水塘地段，先将水抽干，清除淤泥，并用合格土方进行回填，并进行压实。

三、原地表压实四、平整场地，对原地表用冲击压路机进行压实，具体压实方案根据路基冲击碾压施工方案执行。

四、土工格栅的铺设（一）、土工格栅工作机理：土工格栅的抗拉强度大，可增加路堤的稳定性；格栅网眼的存在制约了土的横向移动，形成了良好的嵌锁作用，使土体具有较好的整体抗剪能力；土工格栅有一定的刚度使上面的负荷得到扩散，提高了地基的承载力。

土工格栅铺设要点1、机床开挖尺寸应大于设计要求，同时做好基坑的放水、排水措施，机床开挖后应及时铺设沙垫层。

2、在铺设土工格栅前，场地应压实平整，不允许有凹凸不平或者尖锐杂物存在。

3、土工格栅应按横断铺设，铺设应平整、尽量拉紧，然后用U 型钉固定。

4、土工格栅的连接一般采取塑料扎扣或尼龙绳绑扎，搭接宽度一般15CM左右，绑扎点相隔为15CM~20CM,多层铺设时，上下层搭接应错缝布置。

5、当格栅铺好后，先在两端摊铺填料，用填土料的半径不大于碾压层距的一半，碾压的顺序也是先从两侧逐步向中间推进。

碾压时，应避免压轮与格栅接触，以防格栅损坏，未压实的基床一般不允许车辆在上面行驶，以面筋材错位，压实厚度未20CM～30CM。

土工格栅的施工指南一、玻璃纤维土工格栅的层位(1)路面面层a.对新建沥青混凝土道路路面，玻纤格栅可置于半刚性基层与下封层之间，也可置于下封层与沥青面之间。

b.对新建水泥混凝土道路路面，玻纤格栅应置于半刚性基层与刚性水泥混凝土封层之间。

c. 对旧沥青路面维修，可采用喷油法，锚固法，自粘法，在原路面上铺设玻纤格栅。

也可在原路面上做20mm-30mm细粒式沥青混凝土找平层，再铺设玻纤格栅，然后加铺沥青混凝土面层，厚度宜为6 0-100mm。

d.对旧水泥路面维修，可采用自粘法与喷油法，在原路面上铺设玻纤格栅，也可在原路面上做20mm-30mm细粒式沥青混凝土找平层，再铺设玻纤格栅，然后加铺沥青混凝土面层，厚度宜为60-100m m。

e.新建路面面层均可采用锚固法，自粘法进行施工。

玻纤土工格栅路面施工示意图(2)基础层基础层采用玻纤格栅，铺设位置宜放在基础层的底部，采用锚固法施工。

（3）下层路基层a.玻纤格栅必须放在下层基础层较低的1/3处。

b.亦可放在下层路基层底部，玻纤格栅下面至少放20mm厚的砂垫层或铺设土工布。

c. 采用锚固法施工. (玻纤土工格栅路基施工示意图）2）对加筋路面的要求玻璃纤维土工格栅加筋混凝土路面。

京新高速临白段（阿盟境内）土工格栅铺设作业指导书一、钢塑土工格栅施工要求铺设前应对下承层路基表面进行处理，保证顶面平整，不得有尖硬棱角的碎、砾石块凸出路基表面；当下承层放置时间较长或雨后施工时，应对下承层进行复压；铺设土工合成材料之前，应由驻地办组织检查对下承层进行验收；验收项目包括：压实度、纵断高程、平整度，经验收合格后方可进行土工合成材料的铺设。

二、土工格栅施工工序：施工准备—台阶整平压实—土工格栅铺设—填料摊铺、整平—压路机碾压、压实度检测—进入下道工序1、施工准备1）、原材料的进场及检验：材料在使用前应进行相关试验以及料源批复，试验结果必须满足设计或规范要求。

要求格栅每延米纵、横向极限抗拉强度均不小于50KN/M,每延米断裂伸长率不大于3%，粘、焊点极限剥离力不小于30N,要求符合寒冷地区使用。

2）、填料的准备：为保证填料和土工格栅能充分挤压密实，第一层填料严格控制粒径，最大粒径不大于6厘米。

3）、施工机具准备：因土工格栅施工的特殊性，怕挤压变形所以需准备轻型摊铺设备和轻型碾压设备，同时为达到设计压实度，尚需配备重型压实机具及小型夯实设备。

4）、测量准备：准备测出铺设土工格栅的位置、长度、宽度，并用石灰画出铺设线。

2、台阶平整压实首先测量放出路基边坡线，保证路基宽度，把拼接台阶处旧路基路肩土推平、整平后，采用压路机压实，对边角不平整的部位人工配合整平，采用压路机或小型夯实机进行夯实；当Ｈ＜１m，时一级台阶，沿原地表铺设１层土工格栅；Ｈ＞１m时2级台阶，铺设2层土工格栅；路基纵向土工格栅长度6m，路基横向土工格栅长度5m。

3、土工格栅铺设铺设土工格栅时按测量所画出铺设线铺设，即紧靠台阶处铺设，土工格栅铺设时路基底面应拉直、平顺，紧贴下承层，不得有扭曲、褶皱；土工格栅需搭接不小于20cm，搭接处采用延伸率较小的尼龙绳呈“之”字连接，并在铺设的格栅上采用ф8U型钢筋钉横向30cm*30cm固定土工格栅，固定好格栅端部后，采用人工将土工格栅向前拉铺，每铺10米长进行人工调直一次，直至一卷格栅铺完，再铺下一卷，操作同前。
