高、低压电力电缆安装要求

低压电缆规范低压电缆是指额定电压低于1000V的电力电缆，主要应用于低压配电系统、工控设备和建筑电气系统中。

为了确保低压电缆的安全可靠运行，需要遵循一系列的规范和标准。

1. 电缆选择和设计低压电缆的选择应根据实际需要确定额定电压、导体截面积和材料类型。

设计时应考虑电缆的敷设环境、负载条件和电力损耗等因素。

2. 材料和制造低压电缆的导体应采用优质铜或铝材料制成，具有良好的导电性和导热性。

绝缘材料应具有较高的绝缘电阻和耐热性，如聚乙烯、聚氯乙烯等。

护套材料应具有耐候性和耐腐蚀性。

3. 电气性能低压电缆的电气性能应符合相关的国家或行业标准，包括导体电阻、绝缘电阻、电压耐受能力和电缆容量等。

4. 绝缘和护套测试低压电缆的绝缘和护套应在生产过程中进行质量检测，包括绝缘电阻测试、绝缘击穿强度测试和护套耐压测试等。

5. 敷设和安装低压电缆的敷设应按照相关的规范和标准进行，包括敷设方式、敷设深度和弯曲半径等。

电缆的接头和终端应按照规范进行安装，并进行必要的绝缘和防水处理。

6. 运行和维护低压电缆的运行应按照其额定电压和负载条件进行，不得超过其允许的电流容量。

定期对电缆进行绝缘测试和外观检查，发现问题及时修复或更换。

7. 安全措施低压电缆的敷设和使用过程中应遵循相关的安全措施，如保持适当的距离、接地保护和避免过载等。

总之，低压电缆规范主要涵盖了电缆选择和设计、材料和制造、电气性能、绝缘和护套测试、敷设和安装、运行和维护以及安全措施等方面的要求，旨在确保低压电缆的安全可靠运行。

这些规范和标准的应用将有助于提高低压电缆的质量和可靠性，保护电力设备和人身安全。

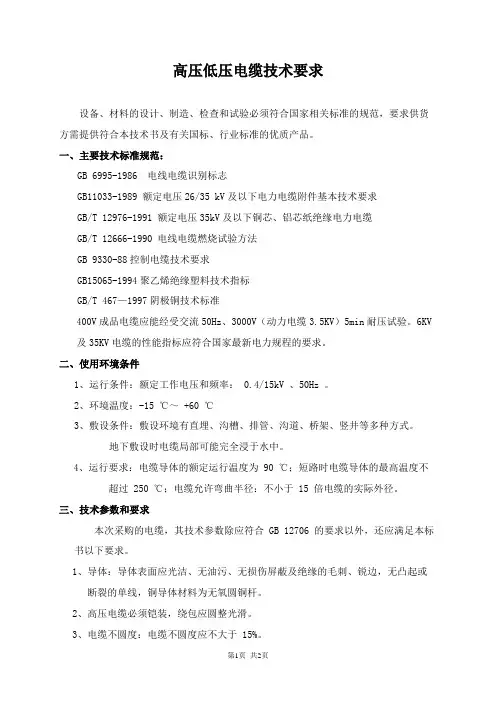

高压低压电缆技术要求设备、材料的设计、制造、检查和试验必须符合国家相关标准的规范，要求供货方需提供符合本技术书及有关国标、行业标准的优质产品。

一、主要技术标准规范：GB 6995-1986 电线电缆识别标志GB11033-1989 额定电压26/35 kV及以下电力电缆附件基本技术要求GB/T 12976-1991 额定电压35kV及以下铜芯、铝芯纸绝缘电力电缆GB/T 12666-1990 电线电缆燃烧试验方法GB 9330-88控制电缆技术要求GB15065-1994聚乙烯绝缘塑料技术指标GB/T 467—1997阴极铜技术标准400V成品电缆应能经受交流50Hz、3000V（动力电缆3.5KV）5min耐压试验。

6KV 及35KV电缆的性能指标应符合国家最新电力规程的要求。

二、使用环境条件1、运行条件：额定工作电压和频率： 0.4/15kV 、50Hz 。

2、环境温度：-15 ℃～ +60 ℃3、敷设条件：敷设环境有直埋、沟槽、排管、沟道、桥架、竖井等多种方式。

地下敷设时电缆局部可能完全浸于水中。

4、运行要求：电缆导体的额定运行温度为 90 ℃；短路时电缆导体的最高温度不超过 250 ℃；电缆允许弯曲半径：不小于 15 倍电缆的实际外径。

三、技术参数和要求本次采购的电缆，其技术参数除应符合 GB 12706 的要求以外，还应满足本标书以下要求。

1、导体：导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线，铜导体材料为无氧圆铜杆。

2、高压电缆必须铠装，绕包应圆整光滑。

3、电缆不圆度：电缆不圆度应不大于 15%。

4、电缆盘：卖方应用铁木结构电缆盘。

电缆盘应能承受所有在运输过程中可能遭受的外力作用。

并且电缆盘应承受在安装或处理电缆时所可能遭受的外力作用不会损伤电缆及盘本身。

电缆盘筒体最小直径应符合电缆最小弯曲半径。

四、试验1、出厂试验：每批电缆出厂之前，制造厂必须对每盘电缆按 GB12706要求进行出厂试验，出厂试验报告应附在电缆盘上。

埋电缆线的要求埋电缆线的要求是一项重要的工程任务，涉及到电缆的选择、安装、防护和使用。

以下是关于埋电缆线要求的介绍：一、电缆的选择1. 电缆的规格和类型：根据用电负荷、电压等级和环境条件选择合适的电缆。

例如，低压电缆适用于一般工业和民用建筑，高压电缆则适用于大型电力设备和长距离传输。

在易受电磁干扰或化学腐蚀的场所，应选择具有相应防护功能的电缆。

2. 电缆的导体材料：导体材料应具有高导电性能和足够的机械强度。

常用的导体材料有铜和铝。

铜导体具有较高的导电性能和机械强度，适用于高负载和频繁启动的场合。

铝导体则具有较低的成本和良好的导电性能，但在机械强度方面稍逊于铜导体。

3. 电缆的绝缘材料：绝缘材料应具有优良的电气性能、机械性能和耐热性能。

常用的绝缘材料有聚氯乙烯（PVC）、聚乙烯（PE）和交联聚乙烯（XLPE）等。

PVC绝缘材料具有优良的电气性能和机械性能，但耐高温性能较差。

PE和XLPE绝缘材料则具有较高的耐高温性能和电气性能，适用于高温和高压场合。

二、电缆的安装1. 电缆的敷设方式：电缆的敷设方式应根据工程条件、环境特点和用电需求等因素进行选择。

常见的敷设方式包括直埋、穿管、桥架、电缆沟等。

直埋方式适用于较短的电缆线路，穿管方式则适用于电缆穿越道路、建筑物的场合，桥架和电缆沟方式则适用于多条电缆线路的集中敷设。

2. 电缆的弯曲半径：电缆在敷设过程中应满足最小弯曲半径的要求，以避免绝缘层受到过度弯曲而受损。

一般要求低压电缆的最小弯曲半径不小于电缆外径的10倍，高压电缆的最小弯曲半径不小于电缆外径的15倍。

3. 电缆的固定：在敷设过程中，电缆应固定牢固，以防止受到外力作用而产生位移或损坏。

在桥架、电缆沟等场所，应设置支架或卡槽等装置对电缆进行固定。

4. 电缆的标识：在电缆两端及拐角处应设置标识牌，标明电缆的规格、型号、起点和终点等信息，以便于后续维护和管理。

三、电缆的防护1. 防机械损伤：在电缆敷设过程中，应采取措施防止电缆受到机械损伤。

电缆敷设是电缆安装中的重要工序，电缆敷设质量的优秀是实现电气安装工程质量优秀的重要前提。

电缆按绝缘资料分有油浸纸绝缘、塑料绝缘、橡胶绝缘。

外皮有带铠和不带铠的。

按用途分有高压、低压电力电缆缘，控制电缆和通信电缆。

电缆敷设分：室内敷设和室外服设。

室内敷设分为：明敷和暗敷。

室外服设分为：桥架、沿墙支架、钢索吊架、电缆地道、电缆沟、直埋等多种方法。

应依据环境要求、电缆数目、电压高低等详细状况决定敷设方式。

一、敷设方式选择电缆工程敷设方式的选择，应视工程条件、环境特色和电缆型类、数目等要素，且按知足运转靠谱、便于保护的要乞降技术经济合理的原则来选择。

电缆直埋敷设方式的选择，应切合以下规定：（1）同一通路少于 6 根的 35kV 及以下电力电缆，在厂区通往远距离协助设备或城郊等不易有常常性开挖的地段，宜用直埋；在城镇人行道下较易翻修状况或道路边沿，也可用直埋。

（2）厂区内陆下管网许多的地段，可能有融化金属、高温液体溢出的场所，待开发将有较屡次开挖的地方，不宜用直埋。

（ 3）在化学腐化或杂散电流腐化的土壤范围，不得采纳直埋。

电缆穿管敷设方式的选择，应切合以下规定：（ 1）在有爆炸危险场所明敷的电缆，露出地坪上需加以保护的电缆，地下电缆与公路、铁道交错时，应采纳穿管。

（2）地下电缆经过房子、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。

（3）在地下管网较密的工厂区、城市道路狭小且交通忙碌或道路发掘困难的通道等电缆数目许多的状况下，可用穿管敷设。

浅槽敷设方式的选择，应切合以下规定：（1）地下水位较高的地方。

（2）通道中电力电缆数目较少，且在不常常有载重车经过的户外配电装置等场所。

电缆沟敷设方式的选择，应切合以下规定：有化学腐化液体或高温融化金属溢流的场所，或在载重车辆屡次经过的地段，不得用电缆沟。

（2）常常有工业水溢流、可燃粉尘洋溢的厂房内，不宜用电缆沟。

（ 3）在厂区、建筑物内陆下电缆数目许多但不需采纳地道时，城镇人行道开挖不便且电缆需分期敷设时，又不属于上述（1）、（2）项的状况下，宜用电缆沟。
