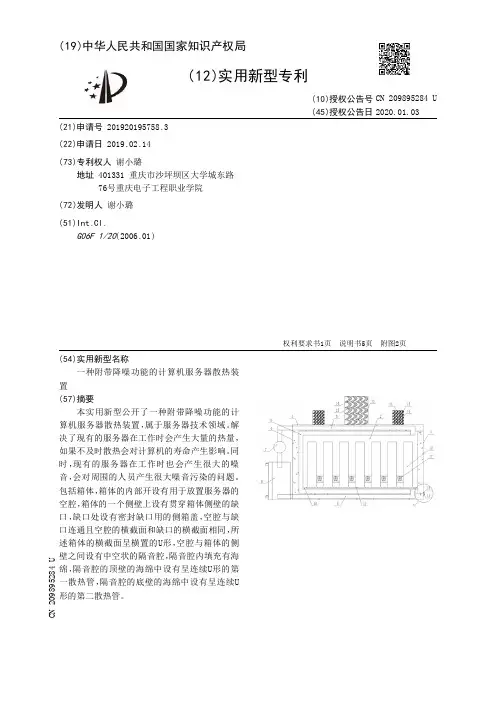

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920195758.3(22)申请日 2019.02.14(73)专利权人 谢小璐地址 401331 重庆市沙坪坝区大学城东路76号重庆电子工程职业学院(72)发明人 谢小璐　(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种附带降噪功能的计算机服务器散热装置(57)摘要本实用新型公开了一种附带降噪功能的计算机服务器散热装置，属于服务器技术领域。

解决了现有的服务器在工作时会产生大量的热量，如果不及时散热会对计算机的寿命产生影响。

同时，现有的服务器在工作时也会产生很大的噪音，会对周围的人员产生很大噪音污染的问题。

包括箱体，箱体的内部开设有用于放置服务器的空腔，箱体的一个侧壁上设有贯穿箱体侧壁的缺口，缺口处设有密封缺口用的侧箱盖，空腔与缺口连通且空腔的横截面和缺口的横截面相同，所述箱体的横截面呈横置的U形，空腔与箱体的侧壁之间设有中空状的隔音腔，隔音腔内填充有海绵，隔音腔的顶壁的海绵中设有呈连续U形的第一散热管，隔音腔的底壁的海绵中设有呈连续U形的第二散热管。

权利要求书1页 说明书5页 附图2页CN 209895284 U 2020.01.03C N 209895284U权　利　要　求　书1/1页CN 209895284 U1.一种附带降噪功能的计算机服务器散热装置，其特征在于：包括箱体(1)，箱体(1)的内部开设有用于放置服务器的空腔(2)，箱体(1)的一个侧壁上设有贯穿箱体(1)侧壁的缺口，所述缺口处设有密封缺口用的侧箱盖(3)，所述空腔(2)与缺口连通且空腔(2)的横截面和缺口的横截面相同，所述箱体(1)的横截面呈横置的U形，空腔(2)与箱体(1)的侧壁之间设有中空状的隔音腔，隔音腔内填充有海绵(4)，隔音腔的顶壁的海绵(4)中设有呈连续U形的第一散热管(5)，隔音腔的底壁的海绵(4)中设有呈连续U形的第二散热管(6)，第一散热管(5)的一端贯穿箱体(1)的侧壁与设置在箱外的抽水泵(7)连接，出水泵的进水端与水箱(8)连通，第一散热管(5)的另一端贯穿箱体(1)的顶壁设置在空腔(2)内，第二散热管(6)的一端贯穿箱体(1)的侧壁与水箱(8)连接，第二散热管(6)的另一端贯穿箱体(1)的底壁设置在空腔(2)内，空腔(2)内设有连通第一散热管(5)的另一端以及第二散热管(6)的另一端用的第三散热管(9)，所述第三散热管(9)贴合空腔(2)的内壁设置且第三散热管(9)在空腔(2)的内壁上呈连续的U形；空腔(2)的底壁上在相邻的第三散热管(9)之间安装有滑轨(10)，滑轨(10)上安装有滑动连接的底板(11)，底板(11)上设有若干散热架(12)，所述底板(11)与侧箱盖(3)固定连接。

( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920039825 .2
(22)申请日 2019 .01 .10
(73)专利权人 东莞理工学院 地址 523000 广东省东莞市松山湖科技产 业园区大学路1号
(72)发明人 张斐
(74)专利代理机构 东莞市十方专利代理事务所 (普通合伙) 44391
2
CN 209563118 U
说 明 书
1/3 页
一种机电设备散热装置
技术领域 [0001] 本实用新型涉及机电散热技术领域，具体为一种机电设备散热装置。
背景技术 [0002] 机电设备一般指机械、电器及电气自动化设备，在建筑中多指除土工、木工、钢筋、 泥水之外的机械、管道设备的统称。机电设备工作过程中都会产生大量的热，设备工作过程 中 如果不能 将热量及时排出 ，机电 设备长时间高温工作将严重影响设备的 使 用寿命 ，如果 散热效果不佳，导致电机设备的工作稳定性较差。 [0003] 传统的机电设备散热装置使用的是风扇进行散热，这种散热方式不够迅速，且不 能够对机械内部的发热较大的零件针对性的散热处理，散热的对象不够灵活，为此，我们提 出一种针对性强的机电设备散热装置。
2 .根据权利要求1所述的一种机电设备散热装置，其特征在于：所述循环机构(1)包括 水泵(14) 、水管 (15) 、水箱(16) 和冷凝器 (17) ，所述水箱(16)通过水管 (15) 与水泵(14) 相连 通 ，且水泵 (14) 通过冷凝器 (17) 与上导流管 (4) 相连通 ，并且水箱 (16) 与下导流管 (5) 之间 相连通，同时上导流管(4)和下导流管(5)均为T字型结构。
代理人 罗伟平
(51)Int .Cl . H05K 7/20(2006 .01)

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920598614.2(22)申请日 2019.04.28(73)专利权人 柯福林地址 362804 福建省泉州市泉港区南埔镇柯厝村柯厝197号(72)发明人 柯福林　(51)Int.Cl.G09F 19/18(2006.01)(54)实用新型名称一种广场投影广告机的散热防晒装置(57)摘要本实用新型公开了一种广场投影广告机的散热防晒装置，包括显示屏幕、投影仪和电路板,所述显示屏幕的外部固定有显示屏框，且显示屏框底部通过螺丝I和螺丝II螺接有外框架，所述外框架的前面安装有红外感应器，且外框架的背面开设有多组散热框，所述外框架的底部设置有支撑座，所述显示屏框左右两侧面均焊接有支撑结构，所述显示屏幕的后面安装有电路板，且显示屏幕的上方安装有投影仪。

该广场投影广告机的散热防晒装置，结构设置合理，设置防晒散热结构，有效地遮挡太阳暴晒光线，方便进行隔热散热，避免投影广告机受热而损坏机器使用寿命，保障投影广告机的使用寿命，减少成本损耗，为用户带来更加经济的防晒散热措施。

权利要求书1页 说明书3页 附图2页CN 209560965 U 2019.10.29C N 209560965U权　利　要　求　书1/1页CN 209560965 U1.一种广场投影广告机的散热防晒装置，包括显示屏幕(5)、投影仪(8)和主机(9),其特征在于：所述显示屏幕(5)的外部固定有显示屏框(3)，且显示屏框(3)底部通过螺丝I (40)和螺丝II(41)螺接有外框架(4)，所述外框架(4)的前面安装有红外感应器(7)，且外框架(4)的背面开设有多组散热框(42)，所述外框架(4)的底部设置有支撑座(6)，所述显示屏框(3)左右两侧面均焊接有支撑结构(2)，且支撑结构(2)上支撑有防晒棚(1)，所述显示屏幕(5)的后面安装有主机(9)，且显示屏幕(5)的上方安装有投影仪(8)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920484180.3(22)申请日 2019.04.11(73)专利权人 兰州云创意网络科技有限公司地址 730000 甘肃省兰州市城关区雁西路1382号(72)发明人 张耀民　范海鸿　梁天龙　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 王新生(51)Int.Cl.G06F 1/18(2006.01)G06F 1/20(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种具有散热功能的计算机网络设备箱(57)摘要本实用新型公开了一种具有散热功能的计算机网络设备箱，包括设备箱，所述设备箱内设有电气元件，所述设备箱两侧的外侧壁上均可拆卸安装有安装板，两个所述安装板靠近设备箱一侧的外侧壁上均等距离安装有多个散热片，且散热片均与电气元件相互接触，两个所述安装板上均等距离开设有多个散热孔。

本实用新型中散热片均可拆卸安装在设备箱上，可以方便的将散热片拆下并进行清理，从而能避免灰尘在散热片上聚集，不仅改善了设备箱的使用效果，也延长了设备箱的使用寿命。

权利要求书1页 说明书3页 附图2页CN 209690841 U 2019.11.26C N 209690841U权　利　要　求　书1/1页CN 209690841 U1.一种具有散热功能的计算机网络设备箱，包括设备箱(1)，其特征在于：所述设备箱(1)内设有电气元件(2)，所述设备箱(1)两侧的外侧壁上均可拆卸安装有安装板(3)，两个所述安装板(3)靠近设备箱(1)一侧的外侧壁上均等距离安装有多个散热片(19)，且散热片(19)均与电气元件(2)相互接触，两个所述安装板(3)上均等距离开设有多个散热孔。

2.根据权利要求1所述的一种具有散热功能的计算机网络设备箱，其特征在于：所述安装板(3)靠近设备箱(1)一侧的顶壁上均固定安装有连接杆(4)，所述设备箱(1)上开设有与连接杆(4)相互配合的连接槽(5)，所述连接杆(4)上可活动安装有限位块(6)，所述连接槽(5)的内侧壁上开设有与限位块(6)相互配合的第一限位槽(10)，所述第一限位槽(10)内设有与限位块(6)相互配合的活动块(12)。
