第三次实验(DHCP和DHCP中继配置)实验指导书

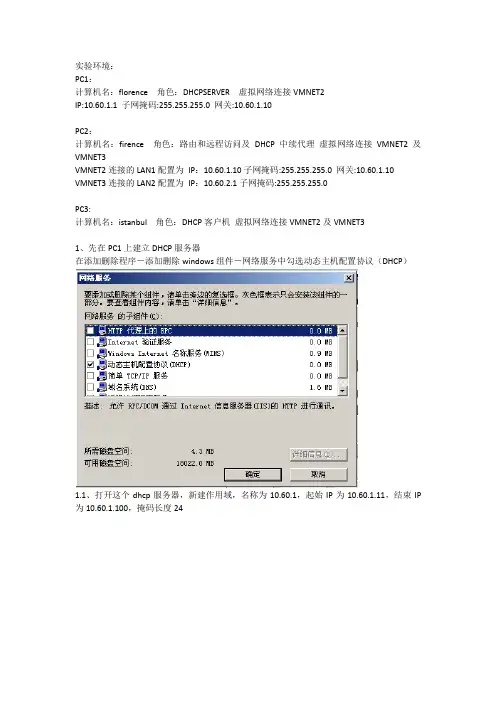

实验环境：PC1：计算机名：florence 角色：DHCPSERVER 虚拟网络连接VMNET2IP:10.60.1.1 子网掩码:255.255.255.0 网关:10.60.1.10PC2：计算机名：firence 角色：路由和远程访问及DHCP中续代理虚拟网络连接VMNET2及VMNET3VMNET2连接的LAN1配置为IP：10.60.1.10子网掩码:255.255.255.0 网关:10.60.1.10 VMNET3连接的LAN2配置为IP：10.60.2.1子网掩码:255.255.255.0PC3:计算机名：istanbul 角色：DHCP客户机虚拟网络连接VMNET2及VMNET31、先在PC1上建立DHCP服务器在添加删除程序－添加删除windows组件－网络服务中勾选动态主机配置协议（DHCP）1.1、打开这个dhcp服务器，新建作用域，名称为10.60.1，起始IP为10.60.1.11，结束IP 为10.60.1.100，掩码长度24激活这个作用域右击作用域选项－配置选项加入路由器地址10.60.1.101.2、打开这个dhcp服务器，新建作用域，名称为10.60.2，起始IP为10.60.2.11，结束IP 为10.60.2.100，掩码长度24，激活后配置路由器地址为10.60.1.101.3、新建超级作用域ITET2、在PC2上配置路由和远程访问选择LAN路由在“路由和远程访问”中，单击本地，右击“IP路由选择”中“常规”菜单，单击“新增路由协议”，添加DHCP中续代理程序完成后右击DHCP中续代理程序，新增接口，选LAN2右击DHCP中续代理－选属性，添加DHCP服务器地址10.60.1.13、打开PC3，添加虚拟网卡VMNET2及VMNET3启动PC3，运行cmd，输入ipconfig/allVMNET2上所连接的网卡本地连接3获得地址为10.60.1.11 VMNET3上所连接的网卡本地连接4获得地址为10.60.2.11 OK，测试完成。

DHCP服务器配置的实验报告服务器配置实验报告信息科学与技术学院实验报告一、实验目的及要求目的：1.了解DHCP 服务的基本概念，工作原理2.学会安装DHCP服务器；3.配置与管理DHCP服务器。

要求：●理解DHCP服务器和客户端的工作原理。

●按照步骤完成DHCP服务器的配置。

●理解每一步的实验的作用。

二、实验仪器、设备或软件安装了Windows Server 2003的PC机或者是虚拟机三、实验内容及原理DHCP是Dynamic Host Configuration Protocol(动态主机配置协议)的缩写，DHCP是一个简化主机IP地址分配管理的TCP/IP 标准协议。

用户可以利用DHCP服务器管理动态的IP 地址分配及其他相关的环境配置工作（如：DNS、WINS、Gateway的设置）。

在使用TCP/IP协议的网络上，每一台计算机都拥有唯一的计算机名和IP地址。

IP地址（及其子网掩码）用于鉴别它所连接的主机和子网，当用户将计算机从一个子网移动到另一个子网的时候，一定要改变该计算机的IP 地址。

如采用静态IP 地址的分配方法将增加网络管理员的负担，而DHCP是计算机向DHCP服务器临时申请一个IP 地址，并且在一定时期内租用该号码，这就大大减少了在管理上所耗费的时间。

DHCP提供了安全、可靠且简单的TCP/IP网络配置，确保不会发生地址冲突，并且通过地址分配的集中管理预留IP地址。

DHCP提供了计算机IP地址的动态配置，系统管理员通过限定租用时间来控制IP地址的分配。

在使用DHCP时，整个网络至少有一台服务器上安装了DHCP 服务，其他要使用DHCP功能的工作站也必须设置成利用DHCP获得IP地址DHCP 的实现机理DHCP使用客户/服务器模式，在系统启动时，DHCP 客户机在本地子网中先发送discover mesasge（显示信息），此信息以广播的形式发送，且可能传播到本地网络的所有DHCP服务器，每个DHCP 服务器收到这一信息后，就向提出申请的客户机发送一个offer mesasge（提供信息），其中包括一个可租用的IP 地址和合法的配置信息。

实验3 DHCP服务器配置与管理【实验目的】1．掌握配置IP地址的方法；2．安装和配置DHCP服务器。

【实验设备和环境】1．多台具备Windows Server 2008 2R系统的计算机和局域网网络环境；2．6人一组。

【实验内容和测试要求】实验ip规划和准备：DHCP服务器端的网络配置设置：必须有静态的IP地址和子网掩码。

实验中，需设置自己的主机为当前的DHCP服务器端。

DHCP服务器的TCP/IP设置如下：DHCP服务器的TCP/IP设置如下：IP地址192.168.组号.学号后两位子网掩码255.255.255.0网关192.168.组号.2541．安装DHCP服务器，在“开始->管理工具->服务器管理器->添加角色->”，在向导里面选择“DHCP”。

操作如下图2.继续相关设置第一种配置DHCP服务器方法（安装时配置）3.选择网络连接绑定4、确认安装选择之后，开始安装。

5、安装结果6、查看安装结果第二种配置DHCP服务器方法（安装后配置）2．配置DHCP服务器，要求如下：(1) 新建作用域名为dhcp学号后两位(2) IP地址的范围为192.168.组号.2-192.168.组号.240中的一段// 1-30 31-60(小组内自行分配)(3) 掩码长度为24位(4) 排除地址范围为192.168.组号.学号后两位(5) 租约期限3小时(6) 该DHCP服务器同时向客户机分配以下地址：①路由器(默认网关) 的IP地址为192.168.组号.254②DNS的IP地址为192.168.组号.1，父域名称为xky学号后两位.cn，服务器名为dns.xky学号后两位.cn。

(7) 将IP地址192.168.组号.106保留。

(8) 激活此作用域。

3．DHCP设置后的验证(1) 在客户端：①将客户机设置成自动获取ip地址。

②cmd 进入命令界面利用ipconfig /all 可查看自动获取的Ip地址和相关配置信息；利用ipconfig /release 可释放获得的IP地址；利用ipconfig /renew 可重新获得IP地址。

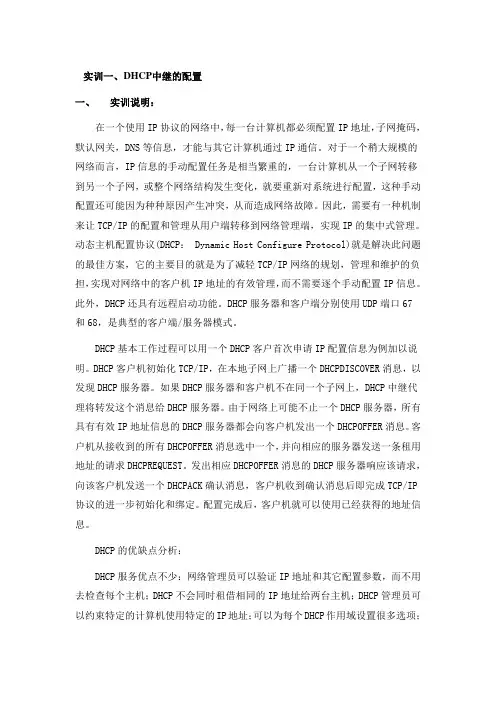

实训一、DHCP中继的配置一、实训说明：在一个使用IP协议的网络中，每一台计算机都必须配置IP地址，子网掩码，默认网关，DNS等信息，才能与其它计算机通过IP通信。

对于一个稍大规模的网络而言，IP信息的手动配置任务是相当繁重的，一台计算机从一个子网转移到另一个子网，或整个网络结构发生变化，就要重新对系统进行配置，这种手动配置还可能因为种种原因产生冲突，从而造成网络故障。

因此，需要有一种机制来让TCP/IP的配置和管理从用户端转移到网络管理端，实现IP的集中式管理。

动态主机配置协议(DHCP： Dynamic Host Configure Protocol)就是解决此问题的最佳方案，它的主要目的就是为了减轻TCP/IP网络的规划，管理和维护的负担，实现对网络中的客户机IP地址的有效管理，而不需要逐个手动配置IP信息。

此外，DHCP还具有远程启动功能。

DHCP服务器和客户端分别使用UDP端口67和68，是典型的客户端/服务器模式。

DHCP基本工作过程可以用一个DHCP客户首次申请IP配置信息为例加以说明。

DHCP客户机初始化TCP/IP，在本地子网上广播一个DHCPDISCOVER消息，以发现DHCP服务器。

如果DHCP服务器和客户机不在同一个子网上，DHCP中继代理将转发这个消息给DHCP服务器。

由于网络上可能不止一个DHCP服务器，所有具有有效IP地址信息的DHCP服务器都会向客户机发出一个DHCPOFFER消息。

客户机从接收到的所有DHCPOFFER消息选中一个，并向相应的服务器发送一条租用地址的请求DHCPREQUEST。

发出相应DHCPOFFER消息的DHCP服务器响应该请求，向该客户机发送一个DHCPACK确认消息，客户机收到确认消息后即完成TCP/IP 协议的进一步初始化和绑定。

配置完成后，客户机就可以使用已经获得的地址信息。

DHCP的优缺点分析：DHCP服务优点不少：网络管理员可以验证IP地址和其它配置参数，而不用去检查每个主机；DHCP不会同时租借相同的IP地址给两台主机；DHCP管理员可以约束特定的计算机使用特定的IP地址；可以为每个DHCP作用域设置很多选项；客户机在不同子网间移动时不需要重新设置IP地址。
