瑞典阿特拉斯空压机

  • 格式：doc
  • 大小：451.00 KB
  • 文档页数：6

瑞典阿特拉斯空压机 阿特拉斯螺杆空压机具有以下优点： 1、高性能、高效率 空压机设备-螺杆式空气压缩机采用高容量压缩组件，其转子外圆速度低而且达到最佳注油，实现了高效率、高可靠性。康普艾的最新设计确保系统温度及压缩空气温度极低。保证所有部件均达到最佳冷却效果及最高使用寿命。 2、免维护、高度可靠和高效率的驱动理念 空压机设备-螺杆式空气压缩机通过高效传动系统以适合用途的最佳速度驱动压缩组件。正常操作期间完全无需维护。 3、维护费用低 空压机设备-螺杆式空气压缩机独创的压缩机设计节省了不必要的维护费用。所有零部件均采用长寿命设计，大尺寸的入口过滤器、油过滤器和精细分离器确保最佳压缩空气质量。所有油过滤器以及 22kW (30hp) 以内各型号的分离器组件均为离心式启闭，维修时间进一步减少。“速达维修点”使维修工作能在数分钟内完成，停机时间和维修费用大大减少。 4、内置智能控制 欲降低运行费用，精密的操作控制必不可少。所有康普艾旋转螺杆式压缩机均装有智能控制系统，其控制菜单简便易用。 阿特拉斯空压机参: GX2-11喷油螺杆式压缩机 压缩机型号 储气罐内最大工作压力 流量FAD（1） 电机功率 储气罐 l

噪音（2）dB(A) 重量（3）

pack机组 FF机组 pack FF KG bar(e)psig bar(e)psig I/S m3/min cfm kw hp 机组 机组 pack FF 机组 机组 GX2-10.0 10 145 9.75 141 4 0.24 8.5 2.2 3 200 61 61 165 200 GX3-10.0 10 145 9.75 141 5.3 0.32 11.3 3 4 200 61 61 165 200 GX4-10.0 10 145 9.75 141 7.8 0.47 16.6 4 5.5 200 62 62 165 200 GX5-10.0 10 145 9.75 141 10 0.6 21.2 5.5 7.5 200 64 64 165 200 GX7-7.5 7.5 109 7.25 105 19.6 1.18 41.7 7.5 10 270 671 67 270 365 -10 10 145 9.75 141 15.7 0.94 33.2 -13 13 189 12.75 185 12.2 0.73 25.8 GX11-7.5 7.5 109 7.25 105 26.6 1.6 56.5 11 15 270 69 69 295 385 -10 10 145 9.75 141 23.1 1.39 49.1 -13 13 189 12.75 185 19 1.14 40.3

GA5-75喷油螺杆式压缩机： 压缩机 流量FAD* 最高工作压力bar(e) 电机功率kw 噪音*dB(A) 外形尺寸 重量 出口 型号 Lx Wx Hmm kg 管径

I/S m3/min pack FF pack FF 机组 机组 机组 机组 GA5-7.5 14.9 0. 9 7.5 7.25 5 60 1027x638x1212 215 245 G1/2” -8.5 13 0.8 8.5 8.25 5 60 1027x638x1212 215 245 G1/2” -10 11.5 0.7 10 9.75 5 60 1027x638x1212 215 245 G1/2” -13 8.4 0.5 13 12.75 5 60 1027x638x1212 215 245 G3/8” GA7-7.5 20.2 1.2 7.5 7.25 7 61 1027x638x1212 224 254 G1/2” -8.5 18.6 1.2 8.5 8.25 7 61 1027x638x1212 224 254 G1/2” -10 16.6 1 10 9.75 7 61 1027x638x1212 224 254 G1/2” -13 13.5 0.8 13 12.75 7 61 1027x638x1212 224 254 G1/2” GA11-7.5 28.5 1.7 7.5 7.25 11 62 1027x638x1212 237 272 G1/2” -8.5 26.5 1.6 8.5 8.25 11 62 1027x638x1212 237 272 G1/2” -10 24.5 1.5 10 9.75 11 62 1027x638x1212 237 272 G1/2” -13 19.9 1.2 13 12.75 11 62 1027x638x1212 237 272 G1/2” GA15-7.5 43 2.6 7.5 7.25 15 72 1225x650x1400 375 440 G3/4” -8.5 39.4 2.4 8.5 8.25 15 72 1225x650x1400 375 440 G3/4” -10 36.3 2.2 10 9.75 15 72 1225x650x1400 375 440 G3/4” -13 30.1 1.8 13 12.75 15 72 1225x650x1400 375 440 G3/4” GA18-7.5 52.5 3.2 7.5 7.25 18 73 1225x650x1400 395 470 G3/4” -8.5 50.2 3 8.5 8.25 18 73 1225x650x1400 395 470 G3/4” -10 43.5 2.6 10 9.75 18 73 1225x650x1400 395 470 G3/4” -13 37.2 2.2 13 12.75 18 73 1225x650x1400 395 470 G3/4” GA22-7.5 60.2 3.6 7.5 7.25 22 74 1225x650x1400 410 485 G3/4” -8.5 58.3 3.5 8.5 8.25 22 74 1225x650x1400 410 485 G3/4” -10 51.7 3.1 10 9.75 22 74 1225x650x1400 410 485 G3/4” -13 45 2.7 13 12.75 22 74 1225x650x1400 410 485 G3/4” GA30-7.5 76.7 4.6 7.5 7.25 30 69 1225x650x1400 495 560 G1” -8.5 75.7 4.5 8.5 8.25 30 69 1225x650x1400 495 560 G1” -10 71 4.3 10 9.75 30 69 1225x650x1400 495 560 G1” -13 61.3 3.7 13 12.75 30 69 1225x650x1400 495 560 G1” GA37-7.5 107 6.4 7.5 7.25 37 69 1395x865x1625 787 862 G11/2 -8 105 6.3 8 7.75 37 69 1395x865x1625 787 862 G11/2 -10 93 5.6 10 9.75 37 69 1395x865x1625 787 862 G11/2 -13 75 4.5 13 12.75 37 69 1395x865x1625 787 862 G11/2 GA45-7.5 129 7.7 7.5 7.25 45 72 1395x865x1625 821 896 G11/2 -8 121 7.3 8 7.75 45 72 1395x865x1625 821 896 G11/2 -10 109 6.5 10 9.75 45 72 1395x865x1625 821 896 G11/2 -13 91 5.5 13 12.75 45 72 1395x865x1625 821 896 G11/2 GA55-7.5 165 10 7.5 7.25 55 69 2040x970x1082 1145 1305 G11/2 -8 155 9.3 8 7.75 55 69 2040x970x1082 1145 1305 -10 144 8. 6 10 9.75 55 69 2040x970x1082 1145 1305 G11/2 -13 124 7.4 13 12.75 55 69 2040x970x1082 1145 1305 G11/2 GA75-7.5 218 13.1 7.5 7.25 75 73 2040x970x1082 1500 1650 G11/2 -8 205 12.3 8 7.75 75 73 2040x970x1082 1500 1650 G11/2 -10 184 11 10 9.75 75 73 2040x970x1082 1500 1650 G11/2 -13 162 9.7 13 12.75 75 73 2040x970x1082 1500 1650 G11/2

GA11+-90喷油螺杆式压缩机 压缩机 流量FAD* 最高工作压力bar(e) 电机功率kw 噪音*dB(A) 外形尺寸 重量 出口 型号 Lx Wx Hmm kg 管径

I/S m3/min pack FF pack FF

机组 机组 机组 机组 GA11+-7.5 33.5 2 7.5 7.25 11 63 1225x650x1400 400 465 G1” -8.5 31 .4 1.9 8.5 8.25 11 63 1225x650x1400 400 465 G1” -10 26 1.6 10 9.75 11 63 1225x650x1400 400 465 G1”

合集下载

阿特拉斯空压机喷油解决方法

阿特拉斯空压机喷油解决方法

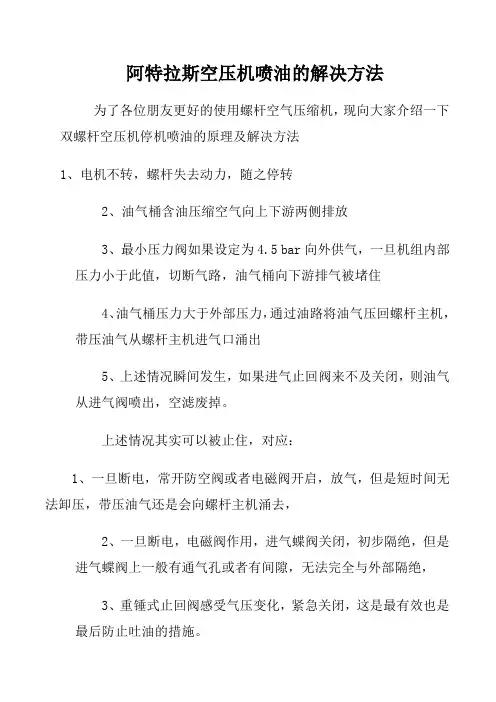

阿特拉斯空压机喷油的解决方法
为了各位朋友更好的使用螺杆空气压缩机，现向大家介绍一下双螺杆空压机停机喷油的原理及解决方法
1、电机不转，螺杆失去动力，随之停转
2、油气桶含油压缩空气向上下游两侧排放
3、最小压力阀如果设定为4.5 bar向外供气，一旦机组内部
压力小于此值，切断气路，油气桶向下游排气被堵住
4、油气桶压力大于外部压力，通过油路将油气压回螺杆主机，
带压油气从螺杆主机进气口涌出
5、上述情况瞬间发生，如果进气止回阀来不及关闭，则油气
从进气阀喷出，空滤废掉。

上述情况其实可以被止住，对应：
1、一旦断电，常开防空阀或者电磁阀开启，放气，但是短时间无法卸压，带压油气还是会向螺杆主机涌去，
2、一旦断电，电磁阀作用，进气蝶阀关闭，初步隔绝，但是
进气蝶阀上一般有通气孔或者有间隙，无法完全与外部隔绝，
3、重锤式止回阀感受气压变化，紧急关闭，这是最有效也是
最后防止吐油的措施。

目前双螺杆空压机一般不安装断油阀，关机后通过止回阀隔断，压向主机的油在机器内部卸压成零时，重力作用下流回油气桶，重锤式止回阀是目前最有效的方式，但是目前国内有些厂商为节约成本一般使用活塞式进气阀（或者提升阀），用弹簧控制的活塞来起到进气调节和止回的双重作用，时间一长活塞磨损在所难免，停机吐油就会发生，不光突然停电，就是正常关机也会发生停机吐油现象。

所以这类进气阀的生产商一般要求3000－5000小时更换活塞，这样就大大加大了用户的使用成本和空压机厂商的售后服务成本。

建议大家定时更换进气阀的活塞，节省空滤的更换费用和润滑油的浪费。

阿特拉斯空压机常见故障分析及处理方法

阿特拉斯空压机常见故障分析及处理方法

5.冷却器堵塞；
6.排风阻力大。
十五、主机卡死，造成机组跳机
1.机组采用了劣质的润滑油，在高温高压下使主机摩擦阻力加大，造成主机咬死；
2.主机的轴承长时间使用，需要更换；
3.皮带或者对轮的安装不正确。
十六、运转电流低于正常值
空气消耗量太大
检查消耗量，必要时增加在设定值以下运转
空气过滤器堵塞
清洁或更换
检查、重新设定
5
主电机过载保护器跳闸或损坏
检查、冷却后复位或维修
6
风扇电机过载保护器跳闸或损坏
检查、冷却后复位或维修
7
交流接触器故障
检查、更换
8
故障停机后没有复位
检查、排除故障、复位
9
主电机故障
检查、维修
10
系统压力高于参数设置最低值
检查、降低系统压力
11
紧急停机按钮关闭
检查、开启后复位
12
主机头故障
2
加卸载阀失灵，未关闭
检查、维修
3
加卸载电磁阀失灵
检查、更换
4
最小压力阀故障，不止回
检查、更换
5
单向阀故障
检查更换
6
断油阀故障
检查、维修或更换
九、加卸载转换频繁
1
电压过低
改造电路
2
系统耗气量不稳定
增加储气罐容量
3
最小压力阀密封不良
检查、更换
4
上下限压差参数设置过低≤0
重新设定
5
内部空气管路泄漏
检查、紧固连接部件或更换管
六压缩机不能启动1空气开关没有闭合电源未接通闭合开关接通电源2压缩机保险丝烧毁检查更换3相序不正确限有相序保护器设备检查改变相序4控制电脑中本地控制设定错误检查重新设定5主电机过载保护器跳闸或损坏检查冷却后复位或维修6风扇电机过载保护器跳闸或损坏检查冷却后复位或维修7交流接触器故障检查更换8故障停机后没有复位检查排除故障复位9主电机故障检查维修10系统压力高于参数设置最低值检查降低系统压力11紧急停机按钮关闭检查开启后复位12主机头故障检查主机是否可以盘动转子七无法空载空载时仍保持工作压力或安全阀动作1加卸载阀动作不良检修进气控制阀2加卸载电磁阀失灵检查更换3油分离器堵塞检查更换4安全阀故障或人为更改检查调整或更换5压缩机出口截门未打开打开出口截门八停机时主机进口喷油1非正常停车突然断电或紧急停车避免此现象发生频率2加卸载阀失灵未关闭检查维修3加卸载电磁阀失灵检查更换4最小压力阀故障不止回检查更换5单向阀故障检查更换6断油阀故障检查维修或更换九加卸载转换频繁1电压过低改造电路2系统耗气量不稳定增加储气罐容量3最小压力阀密封不良检查更换4上下限压差参数设置过低0重新设定5内部空气管路泄漏检查紧固连接部件或更换管6加卸载阀故障检查维修十机组异响1主电机轴承磨损更换轴承2主电机风扇轴承磨损更换轴承3风扇电机轴承磨损更换轴承4主机头轴承磨损更换轴承5加载时重音加卸载电磁阀活塞更换十一运行中报警保养性报警
完整版阿特拉斯空压机操作说明

完整版阿特拉斯空压机操作说明

MKIV 控制器操作说明停车按钮 启动按钮 显示器 上下滚动键 制表键 通电指示灯 故障报警指示灯 自动控制运行灯 功能键 报警 运行 电源 紧急停车按钮 123456789101112S2 1 2 3 S2 $ 9 8 11 10 7 12 6 91显示屏-键1典型显示图显示器有四行：i前三行：一一显示屏显示传感器的名称和实际的读数。

――测量值的单位和传感器的实际读数。

――关于空压机运行的信息（空压机停机，等等），保养要求（比如油过滤器和空气过滤器）或者是故障信息（比如故障停机）2滚动键(TJ)：这些滚动键标有垂直的箭头，允许滚动显示屏。

——只要在显示屏的最右边的位置上有一个指向下面的箭头，其对应的滚动键就可以用来查阅下面的内容3 表格键( = )：该键标有两个水平箭头，允许操作者选择标有水平箭头的参数。

只有后面跟着指向右面的箭头的参数才可以修改,3 功能键(F1/F2/F3)：——用于查阅或编制设定值,——复位电机过载，故障停机或保养信息，或紧急停机, ——查看电脑控制器收集到的所有参数,――(F1/F2/F3)所对应的功能根据显示的菜单变化而变化，它们的实际功能显示在显示屏的底部，刚好在相应的功能键的上面。

最常用的功能中英文对应如下：Automatically Loaded自动加载Automatic Operation自行运行matically Loaded自动卸载Locally controlled本地控制Remote controlled遥控控制Manual Operation手动运行Manual Unloaded手动卸载Unioad卸载Running hours运行时间Loading hours加载时间Main Screen主显示屏Shutdown故障停机Compressor Outlet压缩机排气口Show More更多Add增加指令用来增加空压机的自动启动/停机(日期)Back返回指令返回到的选择或菜单Cancel取消当设定参数有误时.用来取消已设定的数dleete删除用来删除空压机的自动启动/停机时间Help帮助帮助寻找Atlas Copco的内部地址Limits上下限显示允许设定的上下极限数据Load负载手动操作空压机负载Main screen回到主目录从任一画面回到主目录Menu菜单Modify修改修改设定参数Status Data状态参数Shutdown故障停机Shutdown Warning故障停机报警Motor overload电机过载Running Hours运行时间Program编写输入将新的设定数据编写输入Reset重新设定重新设定计时器及信息,定时器或复位Rtrn回归回归到前一页或前一目录Maximum最大值Shutdown Maximum故障停机最大设置值Reset复位All protection functions are OK 所有保护功能都正常 Protection Function activated 保护功能激活Related protection settings 相关的保护功能设置Element 主机头排气口空气过滤器上的压降 无需保养 需要保养 油过滤器 有关的保养设置值 保养 最大设置值 可编制设置值 信号延迟 定时器没有激活 配置 额外的 找寻调节器的构造模式 寻找关于安装的电脑控制器的信息 列出已输入的开机 / 停机指令（日 /小时） 快速浏览压缩机的运行状态； 选择子菜单或阅读显示屏上显示的选项的详细情况 2 开机作业1 开机前检查事项（1） 检查冷凝循环水压力（2） 检查机器内油位是否正常（橙色为高位，运行绿区为正常，红区为低位需补专用油）有没有油 的跑、冒、滴、漏的现象；（3） 供气管道的手动阀门都在开启状态（4） 机器排污阀门都在关闭状态（5） 过滤器的排污有自动排污阀的阀门应开启（6） 不带自动排污阀的阀门应关闭；（7）电源送到空压机后，检查空压机本身的电脑控制显示器内的状态参数，压力，温度都为正常，与实际相符，没有报警。

“瑞典阿特拉斯·科普柯公司”简介

“瑞典阿特拉斯·科普柯公司”简介

“瑞典阿特拉斯·科普柯公司”简介（ATLAS COPCO）阿特拉斯·科普柯公司成立于1873年，目前是世界上最大跨国工业集团之一，总部设在瑞典，世界各地有50余家工厂，生产三千多种产品，在50多个国家设有销售公司，代理商遍布85个国家和地区。

公司压缩机技术部下属共有10个分厂，主要生产适用于空气和其它工业用气体的往复式、螺杆式、离心压缩机及其配套用干燥器、过滤器、冷却器、能量回收系统和控制系统等。

其中比利时的AIRPOWER 分厂是世界上最大的螺杆压缩机生产厂，年产量达几万台，德国的ENERGAS 分厂专门制造特殊工艺气压缩机，美国加州的COMPTEC和ROTOFLOW分厂制造离心式空压机、工艺压缩机和膨胀机。

阿特拉斯·科普柯公司一百多年来向世界各地提供了大量的高质量压缩机、膨胀机以及优良的售后服务，获得世界各国用户良好信赖。

该公司在1984 年起对国内进行直接销售业务，并向中国转让了有关的喷油螺杆压缩机技术。

1984年开始在中国设立办事处，到目前为至，在中国已成立了七个合资企业，并在北京、上海、西安、广州均有办事机构，另外在上海、广州还设立了维修中心。

1995年在无锡高新技术开发区成立了无锡阿特拉斯·科普柯公司，可以为国内用户提供与国外阿特拉斯·科普柯公司同步技术水平的各类喷油螺杆压缩机。

至1995年止不完全统计已有数千台各类压缩机在全国医药、纺织、食品、电子、化工、石化等行业长期稳定动行。

阿特拉斯公司压缩机和膨胀机产品工况范围：1、GA/GR系列喷油螺杆压缩机(用于空气、氮气)：Q＝0.5~43.5m3/min，P＝7.5、10、13、20bar四个等级。

2、XA/XR系列移动式喷油螺杆压缩机(用于空气)：Q＝1~34.2m3/min，P＝7、8.6、12、17、20、25bar六个等级。

3、ZA/ZE系列无油螺杆压缩机(用于空气、氮气)：Q＝10~226.2m3/min，P＝2、3、3.5bar三个等级。
