微机原理与应用作业ch5

微机原理及应用实验实验一开发环境的使用一、实验目的掌握伟福开发环境的使用方法，包括源程序的输入、汇编、修改；工作寄存器内容的查看、修改；内部、外部RAM内容的查看、修改；PSW中个状态位的查看；机器码的查看；程序的各种运行方式，如单步执行、连续执行，断点的设置。

二、实验内容在伟福开发环境中编辑、汇编、执行一段汇编语言程序,把单片机片内的30H～7FH 单元清零。

三、实验设备PC机一台。

四、实验步骤用连续或者单步的方式运行程序，检查30H-7FH 执行前后的内容变化。

五、实验思考1．如果需把30H-7FH 的内容改为55H，如何修改程序？2．如何把128B的用户RAM全部清零？六、程序清单文件名称：CLEAR.ASMORG 0000HCLEAR: MOV R0,#30H ;30H 送R0寄存器MOV R6,#50H ;50H 送R6寄存器（用作计数器）CLR1: MOV A,#00H ;00 送累加器AMOV @R0,A ;00 送到30H-7FH 单元INC R0 ;R0 加1DJNZ R6,CLR1 ;不到50H个字节，继续WAIT: LJMP WAITEND实验二数据传送一、实验目的掌握MCS-51指令系统中的数据传送类指令的应用，通过实验，切实掌握数据传送类指令的各种不同的寻址方式的应用。

二、实验内容1．编制一段程序，要求程序中包含7中不同寻址方式。

2．编制一段程序，将片内RAM30H～32H中的数据传送到片内RAM38H～3AH中。

3．编制一段程序，将片内RAM30H～32H中的数据传送到片外RAM1000H～1002H 中。

4．编制一段程序，将片内RAM40H～42H中的数据与片外RAM2000H～2002H中的数据互换。

三、实验设备PC机一台。

四、实验步骤逐段编制程序，汇编无误后，用连续或者单步的方式运行程序，检查程序的运行结果，看是否达到预期的效果。

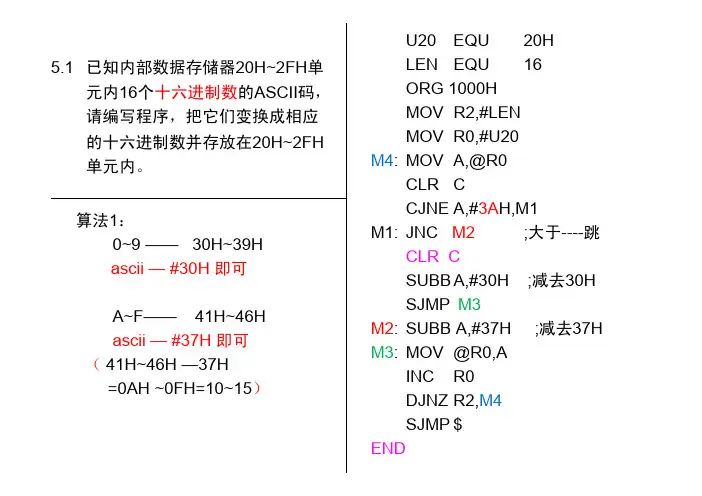

五、实验思考1．如何把片外RAM中1000H～100FH单元中的数传送到片外RAM中2000H～200FH单元中？2．如何把ROM中0200H～0207H单元的数传送至片外RAM0000H～0007H单元中？实验三数码转换一、实验目的掌握采用软件方法进行不同形式数据之间的转换，如十进制数与二进制数的转换、十六进制数与BCD码的转换、BCD数与ASCII码之间的转换、非压缩BCD码与压缩BCD码之间的转换。

3）SHORT 用于指定某个标号的类型为“短标号”， 即使当前指令位置到指定标号的距离在－128＋127 个字节的范围内
⑥ 其他运算符： 1）冒号 一般跟在段寄存器名之后，用于给存储单元 操作数指定段属性，不必考虑存储单元原来的隐含属性。 例如： MOV AX,ES: [DI] 冒号跟在段寄存器ES之后，表示段寄存器的偏移地 址由DI指定。

⑴ 常量 常量是指令中的固定值，它们在程序运 行期间不发生变化，它可以分为数值常量和字符串常 量。例如：立即数寻址时的立即数;直接寻址时的地 址;ASCII码字符串等都属于常量。在汇编语言源程序 中，数值常量可以用二进制数、八进制数(O或Q)、十 进制数和十六进制数来表示，但要用不同的后缀加以 区别。要注意的是，汇编语言要求数值常量的第一位 必须是数字，如：FFFFH应写成0FFFFH，否则汇编 时会被误作为标号处理。 ⑵ 变量 变量是指存放在存储器或寄存器中的数 据，这些数据随着程序运行可能随时会发生变化。寄 存器有固定的名字，如：AL、AX等;存储器常以其地 址或地址表达式的形式出现。应该指出，变量也有段、 偏移量和类型三个属性。
表5－1 TYPE运算结果与操作数类型的对应关系
TYPE运算结果 操作数类型 TYPE运算结果 操作数类型 1 BYTE ( DB ) -1 NEAR
2
4
WORD( DW )
DWORD( DD )
-2
FAR
例如： VAR DW 1234H ARRAY DB 56H ⋮ MOV AX,TYPE VAR MOV BX,TYPE ARRAY 上例中前两句伪指令定义了变量VAR的类型为字， 变量ARRAY的类型为字节，后两句将VAR、ARRAY 的类型对应数值送寄存器AX、BX，即执行TYPE后 AX的值应为2，BX的值应为1。

4
D0～ D7 8088系统 BUS
D0～ D7 · · · A0 SRAM 6116
A0 A 10
MEMW
A 10
R/W OE D0～ D7 CS
MEMR
D0～ D7 A0 · · ·
A0 A 10 R/W OE CS
A 10
MEMW MEMR & A 18 A 17 A 19 A 16 A 15 A 14 A 13 A 12 A 11
5.10 74LS138译码器的接线图如教材第245页的图5-47所示，试判断其输出端Y0#、Y3#、Y5#和 Y7＃所决定的内存地址范围。
解：因为是部分地址译码（A17不参加译码），故每个译码输出对应2个地址范围： Y0＃：00000H ～ 01FFFH 和 20000H ～ 21FFFH Y3＃：06000H ～ 07FFFH 和 26000H ～ 27FFFH
5.2 为什么动态RAM需要定时刷新？
解：DRAM的存储元以电容来存储信息，由于存在漏电现象，电容中存储的电荷会逐渐泄漏，从而使信息丢失或出 现错误。因此需要对这些电容定时进行“刷新”。 5.3 CPU寻址内存的能力最基本的因素取决于___________。 解：地址总线的宽度。 5.4 试利用全地址译码将6264芯片接到8088系统总线上，使其所占地址范围为32000H～33FFFH。 解：将地址范围展开成二进制形式如下图所示。 0011 0010 0000 0000 0000 0011 0011 1111 1111 1111
解：
（1）特点是：它结合了RAM和ROM的优点，读写速度接近于RAM，断电后信息又不会丢失。 （2）28F040的编程过程详见教材第222～223页。 5.14 什么是Cache？它能够极大地提高计算机的处理能力是基于什么原理？ 解： （1）Cache 是位于CPU与主存之间的高速小容量存储器。 （2）它能够极大地提高计算机的处理能力，是基于程序和数据访问的局部性原理。 5.15 若主存DRAM的的存取周期为70ns，Cache的存取周期为5ns，有它们构成的存储器的平 均存取周期是多少？ 解：平均存取周期约为 70×0.1ns + 5×0.9ns =11.5ns。

7
7 。 读程序
下列程序执行完后，物理地址单元 01070H的内容是多少？（ 70H ） MOV MOV MOV MOV NEXT：MOV INC LOOP MOV INT AX，00E0H DS，AX BX，0200H CX，BX [BX]，BL BL NEXT AH，4CH 21H
；数据段（DS）＝00E0H
；循环次数＝0200H ;(00E00H+0200H)=00H （01000H）＝00H ;执行到（CX）=0000H结束
8
补充1. 程序执行完后结果如何？（CX，AL，ZF，SI， DI=？） DSEG SEGMENT ARG DB 30，20，10，50，60，70，80，90，100，110 DSEG ENDS CSEG SEGMENT ASSUME CS：CSEG，ES：DSEG START：MOV AX，DSEG ；初始循环次数 MOV ES，AX ；关键字节 MOV CX，10 MOV AL，1 MOV DI，OFFEST ARG ；没找到就重复，找到或者 循环次数为0跳出循环 REPNE SCASB MOV AH，4CH INT 21H (CX)=0000H,(AL)=01H,ZF=1, CSEG ENDS (DI)=000AH END START

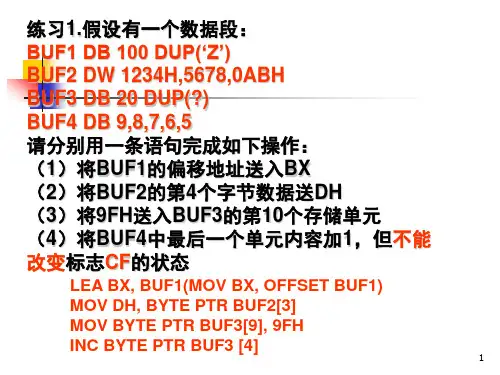

练习1.假设有一个数据段： BUF1 DB 100 DUP(‘Z’) BUF2 DW 1234H,5678,0ABH BUF3 DB 20 DUP(?) BUF4 DB 9,8,7,6,5 请分别用一条语句完成如下操作： （1）将BUF1的偏移地址送入BX （2）将BUF2的第4个字节数据送DH （3）将9FH送入BUF3的第10个存储单元 （4）将BUF4中最后一个单元内容加1，但不能 改变标志CF的状态
