给排水工程施工工艺流程1、PP-R给水管安装(1) 该管件与塑料管采用热熔承插连接，与金属管件或卫生洁具五金配件须用丝扣连接。
(2) 同种材质的聚丙烯给水管及管配件之间，采用热熔承插接口，安装应使用专用熔接工具，暗敷墙体、地坪面层内管道必须采用热熔接口。
(3) 热熔承插连接注意事项和步骤①热熔工具接通电源，到达工作温度指示灯亮后方能开始操作。
②管子与管配件连接端面必须清洁、干燥、无油。
③用卡尺和合适的笔在管端测量并标绘出焊接深度，焊接深度应符合产品规定的要求。
④熔接弯头或三通时，应注意其方向，在管件和管道的直线方向上，用辅助标志出其位置。
⑤连接时，无旋转地把管端导入加热套内，插入到所标志的深度，同时，无旋转地把管件推到加热头上，达到规定标志处。
⑥达到加热时间后，立即把管子与管件从加热套与热头上现时取下，迅速无旋转地直线均匀用力插入到所标深度，使接头处形成均匀凸缘。
⑦刚刚熔焊好的接头还可以稍微进行校正，但严禁旋转。
⑧按设计要求给水安装后外缠密纹玻璃布一道，以防结露。
2、UPVC排水管道安装(1) 预制加工根据图纸要求并结合实际情况，按预留口位置测量尺寸，进行断管，粘接时将插口稍作转动，以利粘接剂分布均匀，约30秒至一分钟即可粘接牢固，粘牢后立即溢出的粘接剂擦试干净。
(2) 干管安装根据设计图纸要求预留槽洞或预埋套管。
埋入地下时，按设计坐标、标高、坡向、坡度开挖并夯实。
按设计坐标、标高、坡向做好托、吊架。
各管段粘连时必须按工艺依次进行。
全部粘连后管道要直，坡度均匀，各预留口位置准确。
安装立管需装伸缩节，干管安装完后做闭水试验，达到不渗漏，水位不下降为合格。
地下埋设管道应先用细砂回填至管上皮100mm，上覆过筛土，夯实封严和堵洞。
(3) 立管安装首先按坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。
将已预制好的立管运到安装部位。
复查上层洞口是否合适。
安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为20～30mm）。

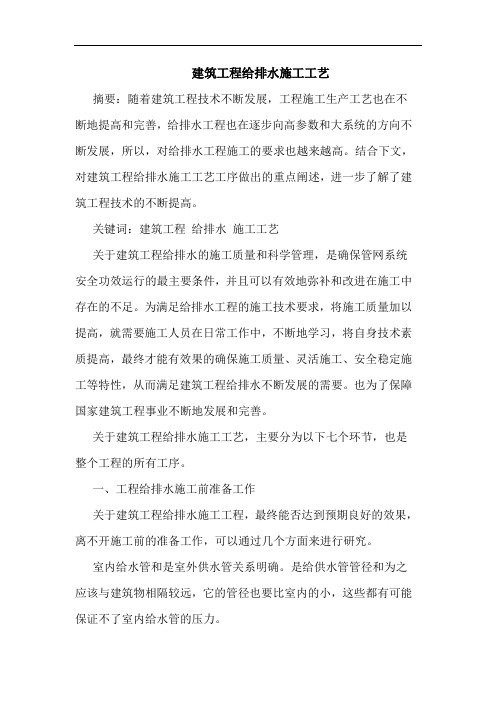

建筑工程给排水施工工艺摘要：随着建筑工程技术不断发展，工程施工生产工艺也在不断地提高和完善，给排水工程也在逐步向高参数和大系统的方向不断发展，所以，对给排水工程施工的要求也越来越高。
结合下文，对建筑工程给排水施工工艺工序做出的重点阐述，进一步了解了建筑工程技术的不断提高。
关键词：建筑工程给排水施工工艺关于建筑工程给排水的施工质量和科学管理，是确保管网系统安全功效运行的最主要条件，并且可以有效地弥补和改进在施工中存在的不足。
为满足给排水工程的施工技术要求，将施工质量加以提高，就需要施工人员在日常工作中，不断地学习，将自身技术素质提高，最终才能有效果的确保施工质量、灵活施工、安全稳定施工等特性，从而满足建筑工程给排水不断发展的需要。
也为了保障国家建筑工程事业不断地发展和完善。
关于建筑工程给排水施工工艺，主要分为以下七个环节，也是整个工程的所有工序。
一、工程给排水施工前准备工作关于建筑工程给排水施工工程，最终能否达到预期良好的效果，离不开施工前的准备工作，可以通过几个方面来进行研究。
室内给水管和是室外供水管关系明确。
是给供水管管径和为之应该与建筑物相隔较远，它的管径也要比室内的小，这些都有可能保证不了室内给水管的压力。
布置给排水管。
建筑工程中给排水管有很多安装在转角处的立管，如果设置在窗扇边或是门角处，必须检查有没有妨碍窗扇和门扇的开关。
设置地漏。
很多地漏不应该在靠近门边出设置，否则地面泄水就会流向门口，还容易造成积水，给用户带来后顾之忧。
合理利用水泵。
现在建筑物常用的给水系统，都是通过给水泵的二次供水中的比较普片，中间就关系到合理使用问题，包括安装位置合不合理、技术参数准不准和自动运行装置有没有得到解决等问题，都是普遍需要关注的问题。
合理布置管道。
在实践中，一般采用描绘施工图的方法，来解决碰撞问题。
将所有图纸上的设备位置和各相关管线等，都在某一施工图中标注出来，就有可能发生碰撞位置，合理的分析和改进，确保施工顺利进行。

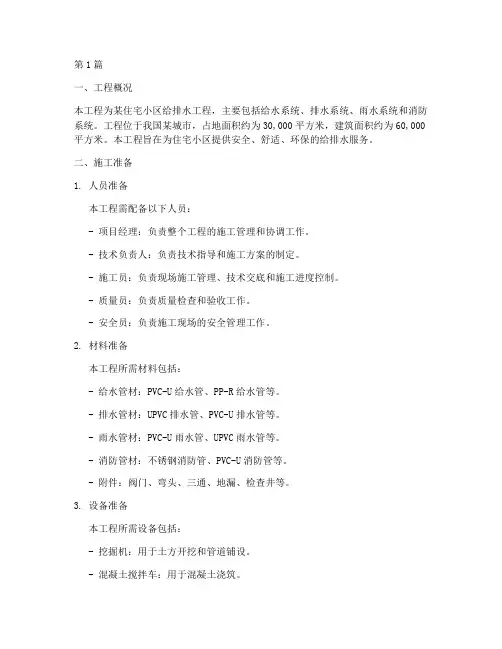

第1篇一、工程概况本工程为某住宅小区给排水工程，主要包括给水系统、排水系统、雨水系统和消防系统。
工程位于我国某城市，占地面积约为30,000平方米，建筑面积约为60,000平方米。
本工程旨在为住宅小区提供安全、舒适、环保的给排水服务。
二、施工准备1. 人员准备本工程需配备以下人员：- 项目经理：负责整个工程的施工管理和协调工作。
- 技术负责人：负责技术指导和施工方案的制定。
- 施工员：负责现场施工管理、技术交底和施工进度控制。
- 质量员：负责质量检查和验收工作。
- 安全员：负责施工现场的安全管理工作。
2. 材料准备本工程所需材料包括：- 给水管材：PVC-U给水管、PP-R给水管等。
- 排水管材：UPVC排水管、PVC-U排水管等。
- 雨水管材：PVC-U雨水管、UPVC雨水管等。
- 消防管材：不锈钢消防管、PVC-U消防管等。
- 附件：阀门、弯头、三通、地漏、检查井等。
3. 设备准备本工程所需设备包括：- 挖掘机：用于土方开挖和管道铺设。
- 混凝土搅拌车：用于混凝土浇筑。
- 水泥搅拌机：用于混凝土搅拌。
- 焊接设备：用于管道连接和附件焊接。
- 测量仪器：用于施工放线和质量控制。
4. 施工图纸和规范本工程施工图纸和规范包括：- 《建筑给水排水设计规范》GB50015-2003- 《给水排水管道工程施工及验收规范》GB50268-2008- 《室外排水设计规范》GB50014-2006- 《城市排水工程规划规范》GB50318-2000- 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002三、施工工艺1. 给水系统施工（1）给水管道铺设：根据设计图纸，采用挖掘机进行土方开挖，然后铺设PVC-U给水管或PP-R给水管。
（2）管道连接：采用焊接或螺纹连接方式。
（3）管道试压：在管道铺设完成后，进行水压试验，确保管道无渗漏。
（4）管道防腐：对管道进行防腐处理，提高管道使用寿命。
2. 排水系统施工（1）排水管道铺设：根据设计图纸，采用挖掘机进行土方开挖，然后铺设UPVC排水管或PVC-U排水管。
建筑给排水工程施工方案主要包括以下几个方面：工程概况、施工安排、施工准备、施工方法及工艺、施工质量保证措施、安全文明施工保证措施等。
以下是一个简要的建筑给排水工程施工方案，供参考。
一、工程概况本工程为某城市住宅小区，包括多栋住宅楼、商业楼、地下车库等，总建筑面积XX平方米。
给排水工程主要包括：室内给水系统、室内排水系统、室内热水系统、室外给水管网、室外排水管网等。
二、施工安排1. 施工顺序：先进行室外给水管网、排水管网施工，再进行室内给水、排水、热水系统施工。
2. 施工周期：本工程给排水工程施工周期为XX个月，具体施工进度根据工程实际情况调整。
三、施工准备1. 技术准备：熟悉施工图纸、相关规范、标准及施工工艺，组织施工人员进行技术交底。
2. 材料准备：根据施工图纸及工程量清单，提前准备给排水材料，如管道、阀门、水表等。
3. 设备准备：准备必要的施工设备，如挖掘机、推土机、泵车、管道焊接设备等。
4. 人员准备：组织具有相应资质的给排水施工人员，进行技能培训和安全教育。
四、施工方法及工艺1. 室外给水管网施工：采用开挖式施工，按照设计图纸布设管线，确保管线铺设符合规范要求。
管道连接采用焊接或法兰连接，焊接质量应符合相关标准。
2. 室外排水管网施工：采用开挖式施工，按照设计图纸布设管线，确保管线铺设符合规范要求。
管道连接采用焊接或法兰连接，焊接质量应符合相关标准。
3. 室内给水系统施工：先进行管道布设，再进行阀门、水表安装。
管道连接采用螺纹连接或焊接，焊接质量应符合相关标准。
4. 室内排水系统施工：先进行管道布设，再进行阀门、排水器具安装。
管道连接采用螺纹连接或焊接，焊接质量应符合相关标准。
5. 室内热水系统施工：先进行管道布设，再进行阀门、热水器具安装。
管道连接采用螺纹连接或焊接，焊接质量应符合相关标准。
五、施工质量保证措施1. 严格把控材料质量，确保所用材料符合国家相关标准。
2. 加强施工过程控制，确保施工质量符合设计要求。
室内给排水工程施工方案（一）给水管道的安装1、工艺流程2、安装准备熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。
有问题及时与设计、甲方和监理研究解决，办好变更洽商记录。
3、预制加工按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，按管段分组编号。
所有阀门必须经过试压合格才能使用。
4、干管的安装A.下料：内筋嵌入式衬塑钢管采用钢锯或专用切管器断管。
B.管道安装要求每米偏差≤1mm，全长偏差≤10mm。
C.管道支吊架：管道支吊架选用角钢现场加工制作。
支吊架制作集中在加工场进行，以方便控制支架的制作质量。
加工时要求用砂轮切割机西下料。
支架的膨胀螺栓孔要用钻床钻孔，不能用氧割开孔。
支吊架连接采用焊接方法，焊接要求应符合焊接的质量标准。
支吊架制作好后要进行除锈和刷漆处理并按要求刷面漆。
管道用U 形管卡固定在支吊架上，或用专用吊卡，内筋嵌入式衬塑钢管管道与支吊架及管卡接触处，必须用橡胶垫或者枕木隔离。
5.支管安装支管安装，采用专用管件连接。
（1）支管明装：将预制好的支管从主管甩口依次逐段进行安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度、位置是否正确、找平找正后栽支管卡件，去掉临时固定卡，上好临时丝堵。
（2）支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。
卫生器具的冷热水预留口要做在明处，加好丝堵。
6.管道试压管道系统安装完后进行综合水压试验。
管道系统试压分区进行，给水管道系统试验压力应为工作压力的1.5 倍，但不得小于0.6MPa。
本工程给水干管管道试验压力为1.75MP。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查应不渗不漏，为合格。
给排水施工方案（精选）一、施工准备（1）管材应符合设计要求，并有出厂合格证。
管材不得有弯曲、锈蚀。
阀门开关灵活严密，直度和角度正确。
管件无偏扣、方扣、乱扣、断丝等现象。
（2）熟悉纸，了解供暖系统的形式及主要设备。
二、操作工艺立管安装1、布置系统立管时，应与建筑物的使用要求、供暖系统式、散热器的布置情况等配合。
要力求节省管材，便于安装和检修。
立管一般是明装。
立管明装时，应尽量布置在外墙墙角及窗间墙处。
双管系统的供水立管要布置在面向的右侧；回水立管布置在面向的左侧，两根立管中心间距为80mm。
2、暖气立管与横干管连接时，如立管直线长度小于15m时，立管与干管可用二个弯头连接，立管直线长度大于15m时，立管与干管用三个90°弯头与干管连接，横节长度应为300mm，且应有1%坡度，不应使用外丝加弯头代替管段横节作为连接方法，保证立管胀缩得以补偿。
3、住宅工程单顺序式热水供暖系统无闭合管的立管阀门可不装活接头，有闭合管的立管阀门应设活接头，但闭合管可不加活接头。
4、闭合管的准确尺寸要按散热器进水与出水的中心间距，加上散热器上、下支管的坡降值，就是闭合管具体尺寸。
5、供暖立管必须经过调直后才能安装。
调直时应用气焊局部加温的方法进行调直。
6、立管安装前，应先将散热器就位，找好平直度后，才能安装立管。
这样立管的尺寸才能准确。
7、双立管上的半圆弯应准确、平正，支管在半圆弯的中间。
不能错上或错下。
支管安装1、支管的灯叉弯的椭圆率应符要求。
管径不小于或等于100mm，允许偏差10/100；管径大于100mm，允许偏差8/100。
2、暗装或半暗装的散热器支管灯叉弯必须与散热器槽墙角相适应，达到美观。
3、连接散热器的支管应有坡度。
当支管全长小于或等于500mm时，坡降值为5mm；大于500mm为10mm。
上供下回的供水支管坡向散热器，回水支管坡向立管。
下供下回双管式在顶层供水立管上没有排气装置，供、回水支管坡向立管，其他层供水支管坡向散热器，回水支管坡向立管。
房屋建筑给排水工程施工方案一、工程概述：本工程为一栋多层住宅楼的给排水工程，包括供水系统、排水系统和雨水系统的安装和施工。
二、工程内容：1.供水系统：供水系统包括自来水管道、水箱、水泵、给水管道以及相应的阀门和配件的安装。
具体施工方案如下：（1）按照设计要求，选用与当地供水管网连接的自来水管道，确保供水质量安全。
（2）根据设计要求设置水箱，水箱设置在楼顶或者楼梯间，方便供水调节和维护。
（3）选用适合的水泵，按照设计要求进行安装和调试。
（4）铺设给水管道，确保管道的坡度和连接的牢固性。
（5）安装阀门和配件，确保供水系统的正常运行和维护。
2.排水系统：排水系统包括污水管道、排水井、排水泵、排水管道以及相应的阀门和配件的安装。
具体施工方案如下：（1）根据设计要求，设置污水井，污水管道连接到污水井，确保污水的集中处理和排放。
（2）选用合适的排水泵，按照设计要求进行安装和调试。
（3）铺设排水管道，确保管道的坡度和连接的牢固性。
（4）安装阀门和配件，确保排水系统的正常运行和维护。
3.雨水系统：雨水系统包括雨水管道、雨水收集装置以及相应的阀门和配件的安装。
具体施工方案如下：（1）根据设计要求，设置雨水收集装置，如雨水篦子或者雨水井，以便收集并处理雨水。
（2）铺设雨水管道，确保管道的坡度和连接的牢固性。
（3）安装阀门和配件，确保雨水系统的正常运行和维护。
三、施工程序：1.预施工准备：（1）熟悉施工图纸和设计要求。
（2）确定施工队伍和施工人员，进行人员培训和安全教育。
（3）准备所需工具和设备，并对其进行检查和维护。
（4）准备所需的材料，并确保其质量和数量满足施工要求。
2.施工过程：（1）供水系统施工过程：①安装自来水管道，确保与供水管网连接的畅通和安全。
②安装水箱，确保水箱的稳固和安全。
③安装水泵，确保其正常运转和调试。
④铺设给水管道，确保管道的坡度和连接的牢固性。
⑤安装阀门和配件，确保供水系统的正常运行和维护。
三、给排水系统（一）、施工程序及管材连接方式 1、施工程序：2、管材和连接：（1）、室内给水管道中水给水管道接受热镀锌钢管，沟槽连接，DN<50时接受丝扣连接；（2）、排水立管接受双壁UPVC 螺旋管，支管接受厚壁UPVC 管粘接； （3）、出户埋地部分接受排水铸铁管，柔性接口；（4）、UPVC 排水立管每层设一伸缩节，横管每2~4m 设一伸缩节； （5）、UPVC 排水立管每层设一阻火圈；（6）、压力排水管均接受热镀锌钢管，焊接接口，需拆卸处接受法兰连接； （7）、中水给水管不得安装水龙头及可接外水的阀门；（8）、公共卫生间蹲便器接受脚踏阀，小便器及洗手盆接受红外感应冲水器； （二）、施工方法及工艺 1、孔洞预留 （1）、操作程序（2）、在管道安装工作起从前，熟悉设计图纸，依据图纸绘制管道留洞图，并同其它专业共同复核留洞图的正确性，如发觉有专业交叉，管道“打架”现象发生，应及早做设计变更，以保证管道预埋工作精确、连续的实施。
（3）、依据施工图中给定的穿管坐标和标高在模板上作好标记，将事先准备好的模具，用钉子钉在模板上或用铁丝绑扎在四周的钢筋上，固定坚实。
（4）、在土建施工过程中，支配管道预埋人员值班，随时检查模具是否有跑位、损坏和漏留状况的发生。
2、套管预埋：（1）、室内立管的给排水管在穿过楼板时应协作土建施工预留孔洞，管道穿过墙壁时应加套管，套管内径比管道外径大2号，在套管两端和中间空隙处填以不燃性纤维隔绝材料。
套管高出楼面20mm ，卫生间套管高出地面50mm,穿墙套管则两端和墙的最终完成面平齐。
（2）、穿越人防防护结构的管道均预埋刚性防水套管，密闭套管管径应大于等于水管直径40-60mm ，套管和管子之间的间隙用防水油膏封闭。
（3）、穿墙套管在土建砌筑时刚好套入，位置精确。
过混凝土现浇板的管道，在混凝土浇筑前安置好套管且用铁丝将套管和钢筋固定牢，在套管内放入松散材料，防止混凝土进入套管内。
建筑工程给排水管道施工工艺及注意事项摘要：给排水管道工程的建设无疑是建筑施工中的重要环节之一，为了保证给排水管道安装的质量，就不得不需要加强操作工艺的控制，保证施工技术应用的合理性以及可靠性。
所以，在实际进行建筑给排水施工时，施工人员要注意加强管道安装技术知识以及操作技巧的学习，并且能够严格按照工序进行操作，实现技术的有效应用。
关键词：建筑工程;给排水管道;施工技术1 给排水管道安装过程简述一般情况下，建设给排水管道大致有三个环节：①建设供水体系，主要是生产用水以及生活用水的供水体系，另外还有消防供水体系;②建设排水体系，主要包含生产废水以及生活排出的污水的排水体系，除此之外还有一个降水的采集体系;③建设循环水体系，主要包含供水体系以及回水体系。
实际上，与别的项目工程的施工过程一样，建设给排水体系这一工程也需要有三个部分，分别是准备阶段、施工阶段以及验收阶段。
①准备工作期间需要相关技术工作人员根据现场实际情况，制定出一份最优化、合理性最大化的安装计划方案，另外，设计图纸要经过多个部门的共同检验，一致通过才能投入使用。
相关设计人员还应当依照具体施工工期来分配施工任务，以此保障工程顺利完工。
还有，工作人员要采取一定的措施，来规划好施工工作，保障施工质量。
②安装过程中要严格检验施工原材料，对于工作环境也要进行监督与管理。
③最终的验收环节需要技术人员对于安装完成的给排水管道具体质量指标进行检验与审核，来保障给排水管道整个体系的质量。
2 建筑给排水管道工程必要性给排水管道工程是建筑工程的重要组成部分，对建筑结构完整性具有决定性作用。
只有科学合理的排水管道设计和施工才能有效地排放城市污水和雨水，形成完整的城市排水系统，促进城市建设和管理，美化生活环境。
所以，相关部门和个人应该给予给排水工程足够的关注，将其置于和建筑工程整体建设同等重要的位置之上。
近年来，中国国内的经济社会发生了翻天覆地的变化，推动了中国城市化发展的进程。
给排水工程施工方案和技术措施1、给排水工程施工方案给排水工程包括：本工程给排水工程为建筑厂区内室内外给水排水、消防系统、喷淋系统、各系统见下表所示。
主要设备、材料选型表给排水工程施工重点分析本工程为所涉及的建筑面广，给排水工程特点鲜明，主要表现在以下几个方面：“跑冒滴漏”为管道施工中的质量通病，在交工验收观感质量评定是占相当重要的比例；工程的某些部位存在着各种专业的管道，在水平方向或垂直方向交叉或平行排布，为达到既不影响空间效果也能满足各专业的施工规范要求，必须在施工前进行管道的综合排布；室内管道的进出，直接影响着给排水工程各分项功能所达到的效果，因此列为重点加以解决，对策见表所示。
施工重点及主要对策一览表给排水工程施工组织给排水专业根据结构的施工进度适时地插入施工，在施工前配合机电各专业进行管线空间布置上的协调，绘制出机电综合管线施工图，在综合图的基础上进行支吊架的协调。
在机电管线支吊架已充分协调的基础上，开始进行专业管线的施工，施工顺序的原则是：有压让无压、小管让大管、电管让水管、下层让上层。
具体本工程基本的施工次序：雨水管道→排水管道→热水管道→给水、中水管道→消防管道。
水平区域的平行施工：各专业在不同的区域进行同时施工，以缩短工期，应保证一种管道施工完毕后给其它专业留有足够的作业面进行施工。
预留预埋本工程的预留预埋主要为管道井、穿楼板的预留孔洞及外墙套管、人防套管的安装以及穿混凝土隔墙的套管预留预埋。
施工要求见表：预留洞预留预留孔洞的尺寸如设计无要求，按表的规定执行：预留孔洞尺寸一览在配合施工中，给排水专业人员必须随工程进度密切配合土建专业作好预留洞工作。
管道穿梁、楼板时和土建配合预留好，注意加强检查，绝不能有遗漏。
为了避免遗漏和错留，在施工前核对间距、尺寸和位置以及数量，填写《预留洞一览表》，施工过程中认真对照检查。
套管的预埋套管管径的选择参照表所示。
预埋套管管径选择套管安装方法及要求见表所示。

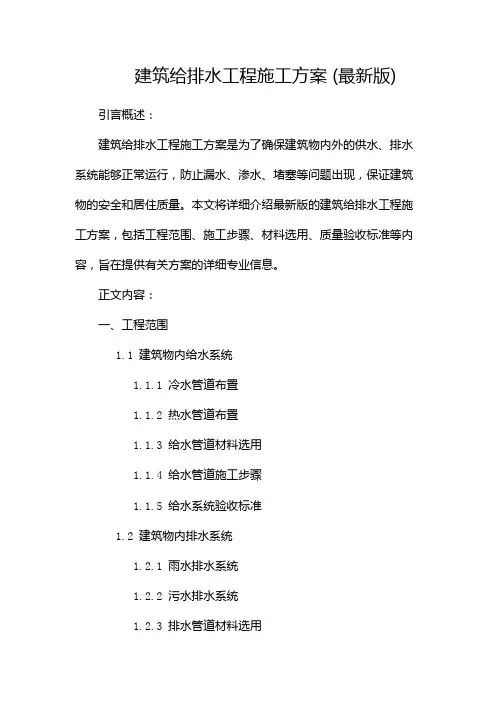

建筑给排水工程施工方案 (最新版)引言概述：建筑给排水工程施工方案是为了确保建筑物内外的供水、排水系统能够正常运行，防止漏水、渗水、堵塞等问题出现，保证建筑物的安全和居住质量。
本文将详细介绍最新版的建筑给排水工程施工方案，包括工程范围、施工步骤、材料选用、质量验收标准等内容，旨在提供有关方案的详细专业信息。
正文内容：一、工程范围1.1 建筑物内给水系统1.1.1 冷水管道布置1.1.2 热水管道布置1.1.3 给水管道材料选用1.1.4 给水管道施工步骤1.1.5 给水系统验收标准1.2 建筑物内排水系统1.2.1 雨水排水系统1.2.2 污水排水系统1.2.3 排水管道材料选用1.2.4 排水管道施工步骤1.2.5 排水系统验收标准1.3 建筑物外给排水系统1.3.1 室外给水系统1.3.2 室外排水系统1.3.3 室外给排水系统材料选用 1.3.4 室外给排水系统施工步骤1.3.5 室外给排水系统验收标准二、施工步骤2.1 施工前准备工作2.1.1 工程图纸的认真研究2.1.2 施工现场的准备工作2.1.3 施工材料的准备2.1.4 施工人员的培训和安排 2.1.5 总体施工计划的制定2.2 施工工艺2.2.1 施工顺序的安排2.2.2 施工过程的细节控制2.2.3 施工质量的监督和检验2.2.4 施工现场的安全管理2.2.5 施工进度的控制和调整 2.3 施工后维护2.3.1 工程竣工验收2.3.2 施工方案的归档和存档 2.3.3 维护手册的编制和培训 2.3.4 工程保修期的跟踪和处理2.3.5 施工后的工程评估三、材料选用3.1 给水系统材料选用原则3.1.1 冷水管道材料选用3.1.2 热水管道材料选用3.1.3 阀门、水表选用3.1.4 附件材料选用3.1.5 材料质量验收标准3.2 排水系统材料选用原则3.2.1 雨水排水管道材料选用 3.2.2 污水排水管道材料选用 3.2.3 排水管道附件选用3.2.4 排水系统材料质量验收标准3.3 室外给排水系统材料选用原则3.3.1 室外给水管道材料选用3.3.2 室外排水管道材料选用3.3.3 室外给排水管道附件选用3.3.4 室外给排水系统材料质量验收标准四、质量验收标准4.1 给水系统质量验收标准4.1.1 冷水管道质量验收标准4.1.2 热水管道质量验收标准4.1.3 给水系统附件质量验收标准4.1.4 给水系统安全性能验收标准4.1.5 给水系统运行稳定性验收标准4.2 排水系统质量验收标准4.2.1 雨水排水管道质量验收标准4.2.2 污水排水管道质量验收标准4.2.3 排水系统附件质量验收标准4.2.4 排水系统安全性能验收标准4.2.5 排水系统运行稳定性验收标准4.3 室外给排水系统质量验收标准4.3.1 室外给水管道质量验收标准4.3.2 室外排水管道质量验收标准4.3.3 室外给排水系统附件质量验收标准4.3.4 室外给排水系统安全性能验收标准4.3.5 室外给排水系统运行稳定性验收标准总结：建筑给排水工程施工方案是保障建筑物内外供水、排水系统正常运行的重要环节。
第1篇一、施工准备1. 设计审查：在施工前，对给水设计方案进行审查，确保设计符合国家标准和建筑规范要求。
2. 材料设备准备：根据设计要求，准备相应的给水管材、阀门、配件等材料，确保质量合格。
3. 施工队伍培训：对施工人员进行专业培训，使其掌握给水施工技术、安全操作规程等。
4. 施工现场准备：清理施工现场，确保施工环境整洁、安全。
二、施工工艺1. 基层处理：对屋面基层进行清理，确保表面平整、无杂物、无油污。
如有必要，进行找平和加固处理。
2. 管道安装：按照设计图纸，铺设给水管路。
首先安装立管，然后安装水平管。
在管道转弯、三通、四通等部位，应使用专用配件连接。
3. 阀门安装：在管道适当位置安装阀门，如截止阀、闸阀等。
阀门安装应牢固，启闭灵活。
4. 试压：管道安装完成后，进行试压检查。
试压压力应符合设计要求，无泄漏、无变形。
5. 漏水试验：试压合格后，进行漏水试验。
检查管道接口、阀门等部位，确保无漏水现象。
6. 保护层施工：给水管路施工完成后，进行保护层施工。
保护层材料可根据设计要求选择，如防水涂料、保温材料等。
7. 细部处理：对屋面给水系统的细部进行处理，如检查口、排气口、泄水口等，确保其功能正常。
三、注意事项1. 施工过程中，严格遵循施工规范，确保工程质量。
2. 给水管材、阀门等材料应符合国家标准，确保质量可靠。
3. 施工人员应具备相关技能，确保施工质量。
4. 注意施工现场的安全，防止发生安全事故。
5. 给水系统施工完成后，进行验收，确保系统功能正常。
6. 加强施工过程中的沟通与协调，确保施工进度和质量。
总之，建筑工程屋面给水施工是一项技术性较强的工作，要求施工人员具备较高的专业技能和责任心。
通过严格的施工工艺和注意事项，确保屋面给水系统安全、可靠、美观。
第2篇一、施工准备1. 施工图纸：熟悉给水系统施工图纸，明确给水管道的走向、管径、连接方式及附件等。
2. 材料设备：准备给水管道、阀门、水表、三通、弯头、接头等材料，以及施工工具、检测设备等。
给排水-工程施工方案给排水工程施工方案一、主要施工程序施工准备→配合土建预留、预埋→管道支吊架制安→管井立管、干管安装→管道试验→楼层支干管安装→楼层支干管试验→设备间配管→管道系统试验冲洗→防腐保温、系统调试→工程竣工验收。
二、主要施工方法及技术要求1、准备工作1.1材料准备1.1.1材料进场经业主、监理及我方人员共同检查合格后方能使用。
1.1.2各种管材配件必须具有生产厂家说明书、材质证明书、产品合格证及当地质检部门所要求的证明资料，消防器材还必须具有消防许可证。
1.1.3使用前按设计要求核对材料规格、材质、型号，对材料进行外观检查。
镀锌钢管表面应无裂纹、缩孔、夹渣、重皮等缺陷。
1.1.4阀门、法兰的螺纹、密封面良好，无损伤，对于主干管、泵房中的阀门应逐个进行强度和严密性试验，其它阀门应从每批同规格、型号中抽检10％进行强度和严密性试验。
1.1.5材料进入现场经自检合格后，及时填写材质报检单，经业主检查认可后，方可使用。
1.1.6进场的材料堆放整齐，规格、型号要分清，每一种型号必须挂牌，注明规格、名称、材质并建立台帐，做到帐物相符，且收发手续完整。
1.2技术准备1.2.1工人进场前管道工程师、工长应认真熟悉施工图及有关技术资料，将管道施工图与结构图、建筑图及有关电气、空调施工图，进行核对，熟悉流程，了解施工及验收标准，熟悉现场环境及土建进度安排、施工管理等情况，拟定与总进度相互协调的专业进度计划。
1.2.3工人进场后，结合本专业和工地实际情况对施工作业人员进行质量教育、安全教育，作好技术交底，明确器具、设备安装的作法及标准，明确各种管道安装尺寸、坡度、支吊架形式。
1.3机具准备根据总进度及专业进度计划，组织机具进场。
1.4管道预制为保证工期，管道尽可能先预制，预制的半成品要标注清楚编号，分批分类存放，运输和安装中要注意保护预制件，以便对号正确安装。
1.5管道放线1.5.1管道放线由总管到干管，再到支管进行放线定位。
第1篇一、工程概述本工程为某住宅小区给排水管道施工项目，主要包括给水管道、排水管道及雨水管道的安装。
施工范围涵盖小区内所有住宅楼、公共设施及道路。
为确保工程质量、安全和进度，特制定以下施工方案。
二、施工准备1. 技术准备：熟悉施工图纸，了解设计要求，掌握施工规范，明确施工工艺流程。
2. 材料准备：提前采购符合国家标准的管道、管件、阀门、泵等设备，并做好验收工作。
3. 人员准备：组织施工队伍，明确各工种人员职责，进行技术交底和安全教育。
4. 工具设备准备：准备挖掘机、推土机、装载机、吊车、焊接设备、检测设备等施工工具。
三、施工工艺流程1. 施工放样：根据设计图纸，进行施工放样，确定管道走向、管径、标高、埋深等。
2. 土方开挖：根据放样结果，进行土方开挖，确保开挖深度、宽度符合设计要求。
3. 管道基础施工：对管道基础进行夯实、平整，确保基础稳固。
4. 管道安装：按照设计要求，安装给水管道、排水管道及雨水管道，注意管道连接质量。
5. 管道防腐：对管道进行防腐处理，提高管道使用寿命。
6. 检查井施工：按照设计要求，施工检查井，确保井体稳固、尺寸准确。
7. 管道回填：回填土方，分层夯实，确保回填质量。
8. 管道试验：进行管道水压试验、气压试验，确保管道密封性。
9. 工程验收：按照施工规范和设计要求，进行工程验收。
四、质量控制1. 材料质量：严格控制管道、管件、阀门等材料的质量，确保符合国家标准。
2. 施工质量：严格执行施工规范，确保管道安装质量。
3. 工程验收：严格按照设计要求和施工规范进行工程验收，确保工程质量。
五、安全管理1. 施工人员安全：加强安全教育，提高施工人员安全意识。
2. 施工现场安全：做好施工现场的安全防护措施，确保施工现场安全。
3. 施工机械安全：定期检查施工机械，确保机械运行正常。
六、进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
七、环保措施1. 施工现场环保：做好施工现场的环保工作，减少施工对环境的影响。
6。
室外给水管网安装工艺标准6.1总则6。
1。
1为加强建筑工程施工过程管理，确保建筑室外给水管网安装工程质量符合国家施工质量验收规范要求,制定本标准.6。
1。
2本标准是用于民用建筑群（住宅小区）及厂区的室外给水管网安装工程的施工。
6.1.3建筑室外给水管网安装工程施工必须采用工艺标准进行过程控制。
6.1。
4本标准是施工操作和过程控制的依据.采用本标准进行施工控制时,应在施工方案中明确6.2术语6.2。
1试验压力管道、容器或设备进行耐压强度和气密性试验规定所要达到的压力6.3基本规定6。
3.1建筑给水、排水及采暖工程施工现场应具有必要的施工技术标准，健全的质量、安全管理体系和工程质量检验制度6.3.2建筑给水排水及采暖工程施工单位应当具有相应的资质。
6。
3。
3修改设计须有设计单位出具的设计变更通知单6。
3.4施工组织设计或施工方案经批准后方可实施6。
3。
5室外给水管网所使用的主材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。
进场时应做检查验收，并经监理工程师核查确认。
6.3。
6所有材料进场时应对品种、规格、外观等进行验收。
包装应完好，表面无划痕及外力冲击破损6.3。
7主要器具和设备必须有保存完成的安装使用说明书.在运输、保管和施工过程中，应采取有效措施防止损坏和锈蚀6.3。
8阀门安装前,应作强度和严密性试验，试验应在每批（同牌号、同型号、同规格)数量中抽查10％，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
6.3。
9阀门的强度和严密性试验，应符合以下规定：阀门的强度试压力为公称压力的1.5倍；严密性试验压力为公称压力的1。
1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
阀门试压的试验持续时间应符合表6.3。
9的规定。
表6.3。
9 阀门试验持续时间6.3。
10管道上使用冲压弯头时,所使用的冲压弯头外径应与管道外径相同。
