电气一次设备、系统运行方式简介

5.水电厂的特点
（1）水电厂可以综合利用水力资源。 （2）水电厂不用燃料，发电成本低，仅为同容量的火电厂的25%~35%，效率高。 （3）水电厂运行灵活，启停迅速，无最低负荷限制，适于承担调峰、调频、事故备 用。 （4）水电厂设备简单，意外停机概率小，时间短 （5）水能可存储和调节。 （6）水能发电不污染环境。 （7）水电厂投资较大，工期较长。 （8）水电厂受水文条件制约，枯水期发电功率只有丰水期的30%，全年最大负荷利 用小时数低。 （9）由于水库的兴建，造成淹没土地，影响生态环境。
3. 低于1KV的低压系统，考虑到单相负荷的使用， 均采用中性点直接接地运行方式
3.2.1电气主接线的基本要求与倒闸操作的基本原则
1．电气主接线的基本要求
（1）运行可靠性要求。保证连续供电，在事故状态下尽 量缩小停电范围和停电时间，在设备检修时尽可能不 停电，因此要求结线灵活。 （2）灵活性要求。在满足可靠性的条件下，主要体现在 操作、调度和扩建的方便性上。 （3）经济性要求。在满足可靠性和灵活性的前提下要注 意节省一次投资，减少占地面积，减少电能损耗。
C
c)中性点直接 接地
优点：这种方式下的非故障相 对地电压不变，电气设备绝缘 按相电压考虑，绝缘要求不高。 在中性点直接接地的低压配电 系统中，如为三相四线制供电， 可 提 供 380 ／ 220V 两 种 电 压 ， 供电方式更为灵活，在非故障 相可接入单相负荷。
运行方式选择
1. 我国电力系统中，110KV以上的高压系统，为降 低绝缘要求，多采用中性点直接接地运行方式 2. 6～35KV中压系统为提高供电可靠性首选中性点 不接地运行方式，当接地电流太大时，可采用经 消弧线圈或者电阻接地的运行方式
（2）氢直接产生蒸汽发电。

ห้องสมุดไป่ตู้
3、电力变压器的组成部分
（1）铁芯
铁芯在电力变压器中是重要的组成部件之一。 它由高导磁的硅钢片叠积和钢夹件夹紧而成， 铁芯具有两个方面的功能：
• 在原理上，铁芯是构成变压器的磁路。它把 一次绕组的电能转化为磁能，又把该磁能转 化为二次绕组的电能，因此，铁芯是能量传 递的媒介体；
• 在结构上，它是构成变压器的骨架。在铁芯 柱周围套上带有绝缘的绕组线圈，并且牢固 地对铁芯柱支撑和压紧。

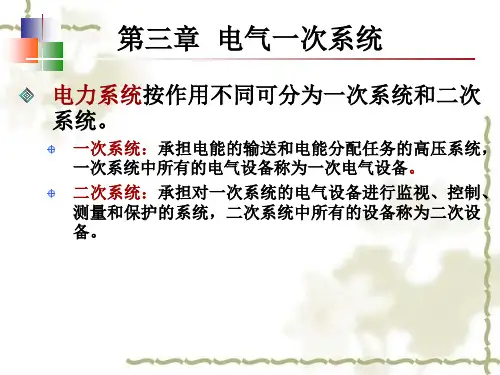

二次回路：由二次设备相互连接，构成对一次设 备进行监测、控制、调节和保护的电气回路。
一、母线
• 母线：在变电所中各级电压配电装置的连接， 以及变压器等电气设备和相应配电装置的连 接，大都采用的裸导线。
• 母线的作用：汇集、分配和传送电能。
• 装设母线的必要性：在变电所中，进出线之 间需要一定的电气安全间隔，所以无法从一 处同时引出多个回路；而采用母线装置才能 保证电路接线的安全性和灵活性，所以在复 杂的系统中母线很有必要。
• 绝缘。变压器油具有比空气高得多的绝缘强度， 绝缘材料浸在油中，不仅可提高绝缘强度，而且 还可免受潮气的侵蚀。
• 散热。变压器油的比热大，常用作冷却剂，变压 器运行时产生的热量使靠近铁芯和绕组的油受热 膨胀上升，通过油的上下对流，热量通过散热器 散出，保证变压器正常运行。
• 消弧。在油断路器和变压器的有载调压开关上， 触头切换时会产生电弧，由于变压器油导热性能 好，且在电弧的高温作用下能分触了大量气体， 产生较大压力，从而提高了介质的灭弧性能，使 电弧很快熄灭。

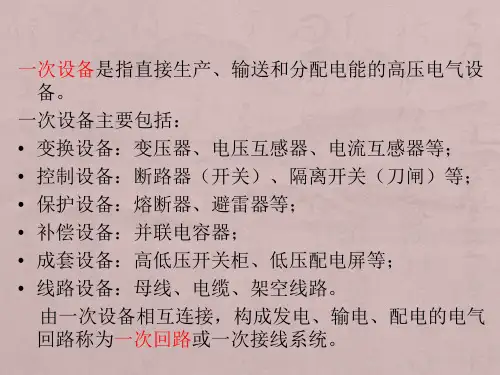

由一次设备相互连接，构成发电、输电、配电的电气 回路称为一次回路或一次接线系统。
二次设备：对一次设备的工作进行监测、控制、 调节、保护，以及为运行、维护人员提供运行状 况或信号的低压电气设备。

三相三柱式铁芯，三柱线圈各自为一相引出。 它是三相变压器最广泛应用的典型结构。
（2）绕组（线圈）
• 绕组是变压器最基本的组成部分，它与铁芯 一起构成了电力变压器的本体，是建立磁场 和传输电能的电路部分。
• 不同容量、不同电压等级的变压器，绕组形式也不一样。一 般电力变压器中常采用同心式和交叠式两种结构形式。
7、自藕变压器
(a)符号
(b)外形
(c)实际电路
三、断路器（开关） 1、高压断路器是发电厂、变电所一次系统中的重要 电气设备，它用来切断和接通负荷电路，以及切断 故障电路，防止事故扩大，保证安全运行。
文字符号QF，图形符号
2、作用： （1）正常运行时，能够接通、切断正常负荷电流； （2）系统故障时，能够配合继电保护装置，切除故 障电流。
• 绝缘。变压器油具有比空气高得多的绝缘强度， 绝缘材料浸在油中，不仅可提高绝缘强度，而且 还可免受潮气的侵蚀。
• 散热。变压器油的比热大，常用作冷却剂，变压 器运行时产生的热量使靠近铁芯和绕组的油受热 膨胀上升，通过油的上下对流，热量通过散热器 散出，保证变压器正常运行。
• 消弧。在油断路器和变压器的有载调压开关上， 触头切换时会产生电弧，由于变压器油导热性能 好，且在电弧的高温作用下能分触了大量气体， 产生较大压力，从而提高了介质的灭弧性能，使 电弧很快熄灭。
• 有载调压的调压范围较宽，调节级数较多，通常 额定调压范围以变压器额定电压的百分数表示为 ±8×1.25％。
（4）高、低压套管（绝缘套管）
绝缘套管是变压器箱外的主要绝缘装置，变压器绕 组的引出线必须穿过绝缘套管，使引出线之间及引 出线与变压器外壳之间绝缘，同时起到固定引出线 的作用。
（5）变压器油 变压器油的作用：

组成：包括一次 绕组、二次绕组 和铁芯
断路器
定义：断路器是一种能接通、承载和分断正常电路条件下的电流，也能在规定的非正 常电路条件下接通、承载一定时间和分断电流的开关装置。
功能：断路器的主要功能是控制电路的通断，实现对电路的保护。
类型：根据灭弧介质的不同，断路器可分为油断路器、压缩空气断路器、SF6断路器 和真空断路器等。
在发电厂中的作用：作为一次系统中的主要电气设备，承担着发电任务，为电力系统提供电 能
变压器
定义：变压器是 一种利用电磁感 应原理改变交流 电压的设备
作用：将某一数 值的交流电压或 电流变成相同频 率的另一种或几 种数值不同的电 压或电流
工作原理：基于 法拉第电磁感应 定律，通过一次 绕组和二次绕组 的匝数比来改变 电压或电流
过流保护：防止 变压器外部短路 引起的过电流
断路器保护配置
配置方式：三段式电流保护
配置元件：电流互感器、断路器、 继电器等
添加标题
添加标题
添加标题
添加标题
配置要求：选择性、速动性、灵敏 性和可靠性
配置功能：在故障情况下，迅速切 断故障电流，保障电力系统安全稳 定运行
其他保护配置
纵联差动保护：用于保护线路和主设备的相间短路 电流速断保护：用于快速切除短路故障，提高系统稳定性 过流保护：用于限制短路电流，防止设备损坏 零序保护：用于保护接地故障，提高系统安全性
发电厂一次系统主要 电气设备及接线方式
