×××电器符号大全×××
序号 图 形 符 号 说 明
1 开关(机械式)电气图形符号
2 多级开关一般符号单线表示
3 多级开关一般符号多线表示
4 KM 接触器(在非动作位置触点断开)
5 接触器(在非动作位置触点闭合)
6 负荷开关(负荷隔离开关)电气图用图形符号
7 具有自动释放功能的负荷开关
8 熔断器式断路器
9 QF 断路器
10 QS 隔离开关
11 FU 熔断器一般符号
12 FF 跌落式熔断器
13 熔断器式开关
14 熔断器式隔离开关
15 熔断器式负荷开关
16 当操作器件被吸合时延时闭合的动合触点 17 当操作器件被释放时延时闭合的动合触点
18 当操作器件被释放时延时闭合的动断触点电气图用图形符号
19 当操作器件被吸合时延时闭合的动断触点
20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点
21
SB 按钮开关(不闭锁)
22 旋钮开关、旋转开关(闭锁)
23 位置开关,动合触点
限制开关,动合触点
24 位置开关,动断触点
限制开关,动断触点
25 热敏开关,动合触点
注:θ可用动作温度代替
26 热敏自动开关,动断触点
注:注意区别此触点和下图所示热继电器的触点
27 具有热元件的气体放电管荧光灯起动器 28 动合(常开)触点
注:本符号也可用作开关一般符号
29 动断(常闭)触点
30 先断后合的转换触点
31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点
32 座(内孔的)或插座的一个极
33 插头(凸头的)或插头的一个极
34 插头和插座(凸头的和内孔的)
35 接通的连接片
36 换接片
37 双绕组变压器
38 三绕组变压器
39
TA 自耦变压器
40 电抗器扼流图 41 电流互感器
脉冲变压器
42 具有两个铁芯和两个二次绕组的电流互感器
43 在一个铁芯上具有两个二次绕组的电流互感器
44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接
图形符号
一、图形符号的定义
图形符号是一种具有特定含义的视觉符号，通常用于传达信息、表达观点或引起关注。它们可以是简单的形状、图案或图标，也可以是复杂的图像或符号组合。
二、图形符号的历史
图形符号的使用可以追溯到古代文明时期。古埃及的象形文字、中国的汉字以及美索不达米亚和印度的雕塑和绘画都包含了图形符号。随着人类社会的发展，图形符号在广告、交通标志、商标设计等领域得到了广泛的应用。
三、图形符号的分类
1. 形状符号
形状符号是由基本几何形状组成的符号，如圆圈、方块、三角形等。这些形状具有明确的含义，通常用于表示抽象的概念或方向。
2. 图案符号
图案符号是由重复的图案、纹理或图像组成的符号，常用于装饰或传达特定主题。比如草图、几何图案等。
3. 图标符号
图标符号是代表特定实体或概念的简化图像。在现代社会中，图标符号被广泛应用于数字界面、应用程序设计等领域。
四、图形符号的应用
图形符号在现代社会中的应用非常广泛，包括但不限于：
• 交通标志：道路标志、标线等；
• 商标设计：公司商标、品牌标识等；
• 广告宣传：海报设计、产品包装等；
• 数字界面：应用程序图标、网页设计等。
五、图形符号的设计原则
设计图形符号时需要考虑以下几个原则： • 简洁性：图形符号应当简洁明了，避免过多细节；
• 易识别性：图形符号应当容易被人识别和理解；
• 一致性：图形符号应当符合相关标准或规范，保持一致性；
• 美观性：图形符号设计应当具有美感，符合审美标准。
六、结语
图形符号作为一种通用的视觉语言，具有重要的传达信息和表达意义的作用。通过巧妙应用图形符号，可以有效地引导人们的视线，增强信息传达的效果。在未来的发展中，图形符号将继续扮演重要的角色，成为文化交流和信息传递的重要工具之一。

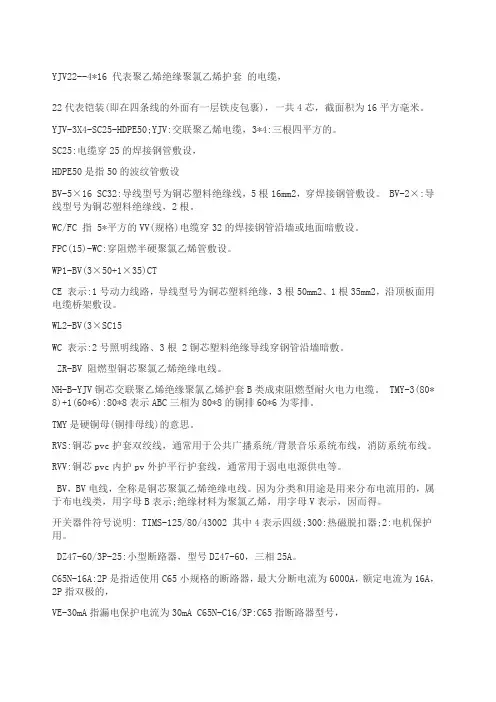

YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护套 的电缆，
22代表铠装(即在四条线的外面有一层铁皮包裹)，一共4芯，截面积为16平方毫米。
YJV-3X4-SC25-HDPE50;YJV:交联聚乙烯电缆，3*4:三根四平方的。
SC25:电缆穿25的焊接钢管敷设，
HDPE50是指50的波纹管敷设
BV-5×16 SC32:导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。 BV-2×:导线型号为铜芯塑料绝缘线，2根。
WC/FC 指 5*平方的VV(规格)电缆穿32的焊接钢管沿墙或地面暗敷设。
FPC(15)-WC:穿阻燃半硬聚氯乙烯管敷设。
WP1-BV(3×50+1×35)CT
CE 表示:1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2，沿顶板面用电缆桥架敷设。
WL2-BV(3×SC15
WC 表示:2号照明线路、3根 2铜芯塑料绝缘导线穿钢管沿墙暗敷。
ZR-BV 阻燃型铜芯聚氯乙烯绝缘电线。
NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆。 TMY-3(80*8)+1(60*6):80*8表示ABC三相为80*8的铜排60*6为零排。
TMY是硬铜母(铜排母线)的意思。
RVS:铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线。
RVV:铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等。
BV，BV电线，全称是铜芯聚氯乙烯绝缘电线。因为分类和用途是用来分布电流用的，属于布电线类，用字母B表示;绝缘材料为聚氯乙烯，用字母V表示，因而得。
开关器件符号说明: TIMS-125/80/43002 其中4表示四级;300:热磁脱扣器;2:电机保护用。
DZ47-60/3P-25:小型断路器，型号DZ47-60，三相25A。
C65N-16A:2P是指适使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，

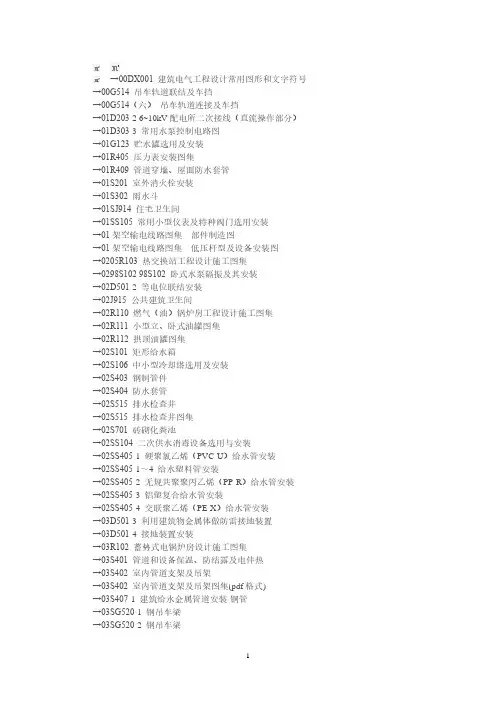

1 →00DX001 建筑电气工程设计常用图形和文字符号 →00G514 吊车轨道联结及车挡 →00G514（六） 吊车轨道连接及车挡 →01D203-2 6~10kV配电所二次接线（直流操作部分） →01D303-3 常用水泵控制电路图 →01G123 贮水罐选用及安装 →01R405 压力表安装图集 →01R409 管道穿墙、屋面防水套管 →01S201 室外消火栓安装 →01S302 雨水斗 →01SJ914 住宅卫生间 →01SS105 常用小型仪表及特种阀门选用安装 →01架空输电线路图集---部件制造图 →01架空输电线路图集---低压杆型及设备安装图 →0205R103 热交换站工程设计施工图集 →0298S102 98S102 卧式水泵隔振及其安装 →02D501-2 等电位联结安装 →02J915 公共建筑卫生间 →02R110 燃气（油）锅炉房工程设计施工图集 →02R111 小型立、卧式油罐图集 →02R112 拱顶油罐图集 →02S101 矩形给水箱 →02S106 中小型冷却塔选用及安装 →02S403 钢制管件 →02S404 防水套管 →02S515 排水检查井 →02S515 排水检查井图集 →02S701 砖砌化粪池 →02SS104 二次供水消毒设备选用与安装 →02SS405-1 硬聚氯乙烯（PVC-U）给水管安装 →02SS405-1～4 给水塑料管安装 →02SS405-2 无规共聚聚丙乙烯（PP-R）给水管安装 →02SS405-3 铝塑复合给水管安装 →02SS405-4 交联聚乙烯（PE-X）给水管安装 →03D501-3 利用建筑物金属体做防雷接地装置 →03D501-4 接地装置安装 →03R102 蓄势式电锅炉房设计施工图集 →03S401 管道和设备保温、防结露及电伴热 →03S402 室内管道支架及吊架 →03S402 室内管道支架及吊架图集(pdf格式) →03S407-1 建筑给水金属管道安装-铜管 →03SG520-1 钢吊车梁 →03SG520-2 钢吊车梁
