SaaS模式下支持多租户可定制的Portlet协作模型设计

第２９卷第９期　

２０１２年９月　计算机应用与软件　

Ｃｏｍｐｕｔｅｒ　Ａｐｐｌｉｃａｔｉｏｎｓ　ａｎｄ　Ｓｏｆｔｗａｒｅ　Ｖ０１．２９　Ｎｏ．９　

Ｓｅｐ．２０１２　

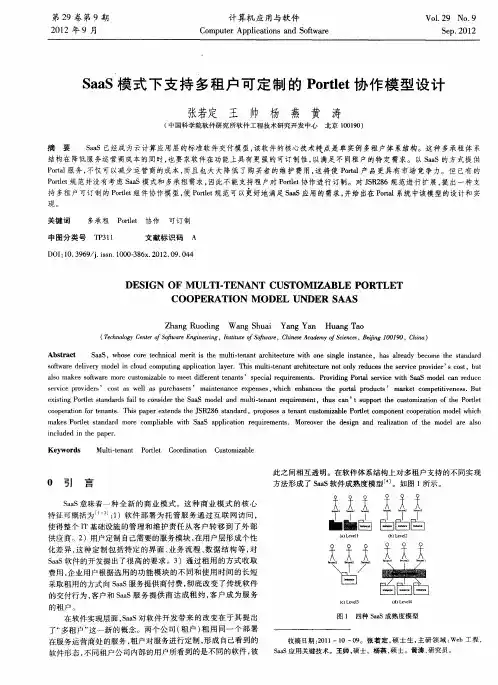

ＳａａＳ模式下支持多租户可定制的Ｐｏｒｔｌｅｔ协作模型设计　

张若定王　帅　杨　燕黄涛　

（中国科学院软件研究所软件工程技术研究开发中心北京１００１９０）　

摘要　ＳａａＳ已经成为云计算应用层的标准软件交付模型，该软件的核心技术特点是单实例多租户体系结构。这种多承租体系　结构在降低服务运营商成本的同时，也要求软件在功能上具有更强的可订制性，以满足不同租户的特定需求。以ＳａａＳ的方式提供　Ｐｏｒｔａｌ服务，不仅可以减少运营商的成本，而且也大大降低了购买者的维护费用，这将使Ｐｏｒｔａｌ产品更具有市场竞争力。但已有的　

Ｐｏｒｔｌｅｔ规范并没有考虑ＳａａＳ模式和多承租需求，因此不能支持租户对Ｐｏｒｔｌｅｔ协作进行订制。对ＪＳＲ２８６规范进行扩展，提出一种支　持多租户可订制的Ｐｏｒｔｌｅｔ组件协作模型，使Ｐｏｒｔｌｅｔ规范可以吏好地满足ＳａａＳ应用的需求，并给出在Ｐｏｒｔａｌ系统中该模型的设计和实　

现。　

关键词　多承租Ｐｏｒｔｌｅｔ协作可订制　

中图分类号ＴＰ３１ｌ　文献标识码Ａ　

ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１０００—３８６ｘ．２０１２．０９．０４４　

ＤＥＳＩＧＮ　ｏＦ　ＭＵＬＴＩ．ＴＥＮＡＮＴ　ＣＵＳＴｏＭＩＺＡＢＬＥ　ＰｏＲＴＬＥＴ　

ＣｏｏＰＥＲＡＴＩｏＮ　ＭｏＤＥＬ　ＵＮＤＥＲ　ＳＡＡＳ　

Ｚｈａｎｇ　Ｒｕｏｄｉｎｇ　Ｗａｎｇ　Ｓｈｕａｉ　Ｙａｎｇ　Ｙａｎ　Ｈｕａｎｇ　Ｔａｏ　

（Ｔｅｃｈｎｏｌｏｇｙ　Ｃｅｎｔｅｒ　ｏｆＳｏｆｔｗａｒｅ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｉｎｓｔｉｔｕｔｅ　ｏｆＳｏｆｔｗａｒｅ，Ｃｈｉｎｅｓｅ　Ａｃａｄｅｍｙ　‘Ｓｃｉｅｎｃｅｓ，Ｂｅｉｊｉｎｇ　１００１９０，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ　ＳａａＳ，ｗｈｏｓｅ　ｃｏｒｅ　ｔｅｃｈｎｉｃａｌ　ｍｅｒｉｔ　ｉｓ　ｔｈｅ　ｍｕｌｔｉ．ｔｅｎａｎｔ　ａｒｃｈｉｔｅｃｔｕｒｅ　ｗｉｔｈ　ｏｎｅ　ｓｉｎｇｌｅ　ｉｎｓｔａｎｃｅ．ｈａｓ　ａｌｒｅａｄｙ　ｂｅｃｏｍｅ　ｔｈｅ　ｓｔａｎｄａｒｄ　

ｓｏｆｔｗａｒｅ　ｄｅｌｉｖｅｒｙ　ｍｏｄｅｌ　ｉｎ　ｃｌｏｕｄ　ｃｏｍｐｕｔｉｎｇ　ａｐｐｌｉｃａｔｉｏｎ　ｌａｙｅｒ．Ｔｈｉｓ　ｍｕｈｉ－ｔｅｎａｎｔ　ａｒｃｈｉｔｅｃｔｕｒｅ　ｎｏｔ　ｏｎｌｙ　ｒｅｄｕｃｅｓ　ｔｈｅ　ｓｅｒｖｉｃｅ　ｐｒｏｖｉｄｅｒ’Ｓ　ｃｏｓｔ，ｂｕｔ　

ａｌｓｏ　ｍａｋｅｓ　ｓｏｆｔｗａｒｅ　ｍｏｒｅ　ｃｕｓｔｏｍｉｚａｂｌｅ　ｔｏ　ｍｅｅｔ　ｄｉｆｆｅｒｅｎｔ　ｔｅｎａｎｔｓ’ｓｐｅｃｉａｌ　ｒｅｑｕｉｒｅｍｅｎｔｓ．Ｐｒｏｖｉｄｉｎｇ　Ｐｏｒｔａｌ　ｓｅｒｖｉｃｅ　ｗｉｔｈ　ＳａａＳ　ｍｏｄｅｌ　ｃａｎ　ｒｅｄｕｃｅ　ｓｅｒｖｉｃｅ　ｐｒｏｖｉｄｅｒｓ’ｃｏｓｔ　ａｓ　ｗｅｌｌ　ａｓ　ｐｕｒｃｈａｓｅｒｓ’ｍａｉｎｔｅｎａｎｃｅ　ｅｘｐｅｎｓｅｓ，ｗｈｉｃｈ　ｅｎｈａｎｃｅｓ　ｔｈｅ　ｐｏｒｔａｌ　ｐｒｏｄｕｃｔｓ’ｍａｒｋｅｔ　ｃｏｍｐｅｔｉｔｉｖｅｎｅｓｓ．Ｂｕｔ　

ｅｘｉｓｔｉｎｇ　Ｐｏｒｔ］ｅｔ　ｓｔａｎｄａｒｄｓ　ｆａｉｌ　ｔｏ　ｃｏｎｓｉｄｅｒ　ｔｈｅ　ＳａａＳ　ｍｏｄｅｌ　ａｎｄ　ｍｕｈｉ—ｔｅｎａｎｔ　ｒｅｑｕｉｒｅｍｅｎｔ，ｔｈｕｓ　ｅａｒｌ’ｔ　ｓｕｐｐｏｒｔ　ｔｈｅ　ｃｕｓｔｏｍｉｚａｔｉｏｎ　ｏｆ　ｔｈｅ　Ｐｏｒｔｌｅｔ　

ｃｏｏｐｅｒａｔｉｏｎ　ｆｏｒ　ｔｅｎａｎｔｓ．Ｔｈｉｓ　ｐａｐｅｒ　ｅｘｔｅｎｄｓ　ｔｈｅ　ＪＳＲ２８６　ｓｔａｎｄａｒｄ，ｐｒｏｐｏｓｅｓ　ａ　ｔｅｎａｎｔ　ｅｕｓｔｏｍｉｚａｂｌｅ　Ｐｏｒｔｌｅｔ　ｃｏｍｐｏｎｅｎｔ　ｃｏｏｐｅｒａｔｉｏｎ　ｍｏｄｅｌ　ｗｈｉｃｈ　ｍａｋｅｓ　Ｐｏｒｔｌｅｔ　ｓｔａｎｄａｒｄ　ｍｏｒｅ　ｃｏｍｐｌｉａｂｌｅ　ｗｉｔｈ　ＳａａＳ　ａｐｐｌｉｃａｔｉｏｎ　ｒｅｑｕｉｒｅｍｅｎｔｓ．Ｍｏｒｅｏｖｅｒ　ｔｈｅ　ｄｅｓｉｇｎ　ａｎｄ　ｒｅａｌｉｚａｔｉｏｎ　ｏｆ　ｔｈｅ　ｍｏｄｅｌ　ａｒｅ　ａｌｓｏ　

ｉｎｃｌｕｄｅｄ　ｉｎ　ｔｈｅ　ｐａｐｅｒ．　

Ｋｅｙｗｏｒｄｓ　Ｍｕｌｔｉ—ｔｅｎａｎｔ　Ｐｏｒｔｌｅｔ　Ｃｏｏｒｄｉｎａｔｉｏｎ　Ｃｕｓｔｏｍｉｚａｂｌｅ　

０　引　言　

ＳａａＳ意味着一种全新的商业模式。这种商业模式的核心　

特征可概括为　－３］：１）软件部署为托管服务通过互联网访问，　

使得整个ＩＴ基础设施的管理和维护责任从客户转移到了外部　

供应商。２）用户定制自己需要的服务模块，在用户层形成个性　

化差异，这种定制包括特定的界面、业务流程、数据结构等，对　ＳａａＳ软件的开发提出了很高的要求。３）通过租用的方式收取　

费用，企业用户根据选用的功能模块的不同和使用时间的长短　

采取租用的方式向ＳａａＳ服务提供商付费，彻底改变了传统软件　

的交付行为，客户和ＳａａＳ服务提供商达成租约，客户成为服务　

的租户。　在软件实现层面，ＳａａＳ对软件开发带来的改变在于其提出　

了“多租户”这一新的概念。两个公司（租户）租用同一个部署　

在服务运营商处的服务，租户对服务进行定制，形成自己看到的　软件形态，不同租户公司内部的用户所看到的是不同的软件，彼　此之间相互透明。在软件体系结构上对多租户支持的不同实现　

方法形成了ＳａａＳ软件成熟度模型　。如图１所示。　

天　天　天　

下Ｔ—ｒ　■囟自　

ｆａ１　ｔ，ｅｖｅｌＩ　天　天　天　

卤　

图１四种ＳａａＳ成熟度模型　

收稿日期：２０１１—１０—０９。张若定，硕士生，主研领域：Ｗｅｂ工程　ＳａａＳ应用关键技术。王帅，硕士。杨燕，硕士。黄涛，研究员。

　第９期　张若定等：ＳａａＳ模式下支持多租户可定制的Ｐｏｒｔｌｅｔ协作模型设计　ｌ６３　

Ｌｅｖｅｌｌ成熟度相当于原来的ＡＳＰ（Ａｐｐｌｉｃａｔｉｏｎ　Ｓｅｒｖｉｃｅ　Ｐｒｏ—　ｒｉｄｅｒ）模式，在实现层面上每个租户对应一个软件实例，每个实　

例根据租户的特性需求开发，彼此不同相互独立。Ｌｅｖｅｌ２成熟　

度也是每个租户一个软件实例，但这些实例都是基于同一套相　

同的代码和数据结构，不需要根据每个用户的需求进行重新开　

发，在代码开发时充分考虑了可配置性，针对不同的租户采用灵　

活的配置来生成软件实例。Ｌｅｖｅｌ３成熟度是指用一个软件实例　

满足所有租户的要求，除了可配置之外还增加了“多承租”特　

性，使同一实例能够承担多租户的请求，而租户的ｕＩ、流程、数　

据结构等都通过技术手段加以隔离。这就是ＳａａＳ模式下的多　

承租体系结构。Ｌｅｖｅｌ４成熟度是在Ｌｅｖｅｌ３的基础上加入了负载　

均衡，以便提高应用的性能和可扩展性。　Ｌｅｖｅｌ３级别的多承租体系结构和技术是ＳａａＳ软件成功的　

关键，它降低了服务运营商的成本，最终使ＳａａＳ模式在商业上　

成为可能　。　以ＳａａＳ的方式提供Ｐｏｒｔａｌ服务，不仅可以利用云计算等后　

台技术降低服务运营商的成本，而且其租用模式也大大降低了　

服务使用者的维护成本，这将使Ｐｏｒｔａｌ产品更加具有市场竞争　

优势。Ｐｏｒｔａｌ系统由若干Ｐｏｒｔｌｅｔ组件构成　，规范定义了Ｐｏｒｔｌｅｔ　

间的协作方式。在ＳａａＳ模式下不同租户必然有自己特殊的协　

作需求，这就要求Ｐｏｒｔａｌ系统提供租户可订制的Ｐｏｒｔｌｅｔ协作方　

式，对现有规范所定义的协作模型提出了全新的挑战。　

１　现有Ｐｏｒｔｌｅｔ协作规范对多租户的支持　

１．１　Ｐｏｒｔｌｅｔ协作规范　

ＪＳＲ２８６规范是门户技术的核心，它完整地定义了Ｐｏｒｔｌｅｔ组　

件的使用方法和接口，规范定义Ｐｏｒｔｌｅｔ组件有两种专门的协作　

方式：　

一是基于公共渲染参数的协作。可以定义在各Ｐｏｒｔｌｅｔ间共　

享的公共渲染参数，在动作处理阶段组件可以设置该参数的值，　

在随后的Ｒｅｎｄｅｒ阶段支持该共享参数的Ｐｏｒｔｌｅｔ都能看到被设　

置的值，以此来达到协作的目的。　

二是基于事件的协作。组件间还可以通过事件机制进行协　

作，在动作处理阶段组件发送定义好的事件，事件的发生会引起　

其它组件的被调用，在事件处理阶段组件仍然可以继续发送事　

件。如下配置片断所示：　．　

＜ｐｕｂｌｉｃ—ｒｅｎｄｅｒ—ｐａｒａｍｅｔｅｒ＞　＜ｉｄｅｎｔｉｆｉｅｒ＞ｆｏｏ＜／ｉｄｅｎｔｉｆｉｅｒ＞　＜ｑｎａｍｅ　ｘｍｌｎｓ：Ｘ＝　ｈｔｔｐ：／／ｅｘａｍｐｌｅ　

ｑｎａｍｅ＞　＜／ｐｕｂｌｉｃ—ｒｅｎｄｅｒ－ｐａｒａｍｅｔｅｒ＞　＜ｅｖｅｎｔ—ｄｅｆｉｎｉｔｉｏｎ＞　

＜ｎａｍｅ＞ｅｖｅｎｔｌ＜／ｎａｍｅ＞　＜ｖａｌｕｅ—ｔｙｐｅ＞ｊａｖａ．１ａｎｇ．Ｓｔｒｉｎｇ＜／ｖａｌｕｅ—ｔｙｐｅ＞　＜／ｅｖｅｎｔ．ｄｅｆｉｎｉｔｉｏｎ＞　＜ｐｏｒｔｌｅｔ＞　＜ｐｏｒｔｌｅｔ—ｎａｍｅ＞ｐｏｒｔｌｅｔＡ＜／ｐｏｒｔｌｅｔ—ｎａｍｅ　＜ｓｕｐｐｏｓｅｄ—ｐｕｂｌｉｃ—ｒｅｎｄｅｒ・ｐａｒａｍｅｔｅｒ＞　＜ｎａｍｅ＞ｆｏｏ＜／ｎａｍｅ＞、　＜／ｓｕｐｐｏｓｅｄ—ｐｕｂｌｉｃ—ｒｅｎｄｅｒ—ｐａｒａｍｅｔｅｒ＞　＜ｓｕｐｐｏｓｅｄ－ｐｕｂｌｉｓｈｉｎｇ・ｅｖｅｎｔ＞　

＜ｎａｍｅ＞ｅｖｅｎｔｌ＜ｎａｍｅ＞　＜／ｓｕｐｐｏｓｅｄ—ｐｕｂｌｉｓｈｉｎｇ－ｅｖｅｎｔ＞　、、～一釜里Ｂ－＿　

Ｌ兰＝＝＝＝＝ｌ皿　，１　７ＰｏｒｔｌｅｔＢ　［　

：、、、

．　匡　

图２现有协作模型在多承租下的问题　本文对规范定义的协作模型进行扩展，使得扩展后的Ｐｏｒｔ—　

ｌｅｔ可以以单实例多租户的“Ｌｅｖｅｌ３”级别的方式来实现多租户　

的定制。　

２支持多承租体系结构的Ｐｏｒｔｌｅｔ协作模型　

２．１对协作配置的扩展　

为了使单个Ｐｏｒｔｌｅｔ组件可以感知不同租户所定制的不同的　

协作行为，首先扩展配置文件的表达能力，在配制文件中加入＜　Ｔｅｎａｎｔ＞元素以表示租户信息。如下的配置片断所示：　

＜ｐｏｒｔｌｅｔ—ａｐｐ＞　＜Ｔｅｎａｎｔ＞　＜ｄｅｓｃｒｉｐｔｉｏｎ＞公司Ａ＜／ｄｅｓｃｒｉｐｔｉｏｎ＞　

＜ｎａｎｌｅ＞公司Ａ＜／ｎａｍｅ＞　

＜／Ｔｅｎａｎｔ＞　第９期　张若定等：ＳａａＳ模式下支持多租户可定制的Ｐｏｒｔｌｅｔ协作模型设计　１６５　

ｄｅｒＰａｒａｍｅｔｅｒＮａｍｅｓ（Ｔｅｎａｎｔ　ｔｅｎａｎｔ）和ｇｅｔＰｕｂｌｉｓｈｉｎｇＥｖｅｎｔＱＮａｍｅｓ　

（Ｔｅｎａｎｔ　ｔｅｎａｎｔ）。　２）在ＰｏｒｔｌｅｔＲｅｑｕｅｓｔ接口中重新定义方法ｇｅｔＰｕｂｌｉｃＰａｒａｍｅ—　

ｔｅｒＭａｐ（），该方法必须返回与此次请求相关联的租户定制的公　

共渲染参数的Ｍａｐ对象，如果没有与该租户相关联的公共渲染　

参数则返回一个空Ｍａｐ。该接口中一切与得到公共渲染参数相　

关的方法，如ｇｅｔＰａｒａｍｅｔｅｒ和ｇｅｔＰａｒａｍｅｔｅｒＭａｐ，都应该遵守以上　

规则，当公共渲染参数对组件不可见时，该参数的返回值为　

ＮＵＬＬ。　３）ＥｖｅｎｔＲｅｑｕｅｓｔ接口中重新定义方法ｇｅｔＥｖｅｎｔ（），容器必　

须保证每次调用该方法所得到的事件为当前发起请求的租户所　

定制。　

４）ＳｔａｔｅＡｗａｒｅＲｅｓｐｏｎｓｅ接口中重新定义方法ｒｅｍｏｖｅＰｕｂｌｉ—　

ｃＲｅｎｄｅｒＰａｒａｍｅｔｅｒ（ｊａｖａ．１ａｎｇ．Ｓｔｒｉｎｇ　ｎａｍｅ），当调用此方法时，如
