《道路工程制图》题库
一、选择题（每题1分）
第一章制图基础1、丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）（C）A保持尺头与图板左边贴紧B水平线应由上向下逐条画出C可用丁字尺的下边画水平线D应防止受潮、曝晒、烘烤或弯曲2、据铅芯硬度不同用H或B标明，其中H表示（）。（A）A硬而淡B软而浓C软硬适中D硬而浓3、A1图幅的图纸外形尺寸是（）。（C）A841×1189B840×1189C594×841D594×8404、对图中比例下面表述正确的是（）。（D）A1：100<1：200B1：50<1：200C1：100>1：50D1：100>1：2005、图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。（D）A缩小无关B扩大有关C实际有关D实际无关6、图纸幅面的（）可以加长，加长时图幅A0、A2、A4应为（）的整倍数，图幅A1、A3应为（）的整倍数。（A）A长边150mm210mmB短边150mm210mmC长边210mm150mmD短边210mm150mm7、工程图一般采用三种线宽，即粗、中、细的比例规定为（）。（B）Ab：0.5b：0.35bBb：0.5b：0.25bCb：0.6b：0.25bDb：0.5b：0.30b8、标高、坡长和曲线要素均以（）为单位。（C）AkmBcmCmDmm9、标高的符号采用（）绘制的（）三角形表示。（D）A中实线等边B细实线等边C中实线等腰直角D细实线等腰直角10、在画底稿时，应选用（）铅笔轻轻画出。（B）AB或HBH或2HCB或2BD2B或2H第二章投影的基本知识11、为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。（D）A投影面BH面CW面DV面12、将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用（）表示。（B）AYHBYWCWYDHY13、标高投影是一种带有数字标记的（）面（）。（A）A单正投影B多正投影C多斜投影D单斜投影14、投影图的三等关系是（）。（C）A高对正、长平齐、宽相等B宽对正、高平齐、长相等C长对正、高平齐、宽相等D长对正、宽平齐、高相等15、下面不是正投影特性的是（）。（D）A实形性B从属性C平行性D相等性16、下面不是正投影法的优点的是（）。（B）A度量性好B立体感强C作图简单D工程中应用广
书山有路勤为径，学海无涯苦作舟！ 住在富人区的她
2022-2023年施工员《市政施工专业管理实务》预测试题（答案解析）
全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！
第壹卷
一.综合考点题库(共50题)
1.道路路线工程图主要是用（ ），综合起来表达路线的空间位置、线型和尺寸。
A.路线平面图
B.路线纵断面图
C.路线横断面图
D.高程图
E.结构图
正确答案：A、B、C
本题解析：
道路路线工程图主要是用路线平面图、路线纵断面图、路线横断面图，综合起来表达路线的空间位置、线型和尺寸。
2.图纸会审应由( )组织有关单位参加。（ ）
A.施工项目部
B.建设单位
C.施工项目技术负责人
D.企业技术负责人
正确答案：B
本题解析：
暂无解析
3.政府和有关权利部门规定必须缴纳的费用是指( )。（ ）
A.直接费
B.措施费
C.规费
D.企业管理费
正确答案：C
书山有路勤为径，学海无涯苦作舟！ 住在富人区的她
本题解析：
暂无解析
4.路基施工时，填土方段内应事先找平，当地面坡度陡于1：5时，需修台阶形式，每层台阶高度不宜大于（ ）mm，宽度不宜小于（ ）m。
A.200；1.0
B.200；1.5
《道路工程制图》试题（一)
一、选择题。(每小题1分，共10分）
1。图幅中的图框线应该用（）绘制.
A.粗实线 B。中实线C。细实线D。虚线
2。路线工程图中的里桩之间的标记以（）为单位。
A。 毫米B。 厘米C. 分米D. 米
3.投影面的平行线有（）种。
A。一种 B.两种 C.三种D。四种
4.尺寸标注要素有（）个.
A. 四个B。三个C。 两个D。 一个
5。水准点的代号（）。
A. 是BB。 是ZHC。 是BMD。 是YH
6。道路路基的横断面图在绘图时应按（）排序。
A。 填方量的大小B. 百米桩顺序C。 挖方量的大小D。 里桩号位置
7。工程中常用的钢筋分类为(）种.
A. 五种B。四种C。 三种D。两种
8.剖面图中的剖切符号用（)绘制.
A. 粗实线B. 中实线C. 细实线D。 虚线
9.标注尺寸时，尺寸数字的大小一般应选（）。
A. 3.5号字B。 5号字C. 7号字D。 10号字
10.绘制投影图的规律是（）。
A。 长对正B。 宽相等C. 高平齐D. 长对正、高平齐、宽相等
二、完成下列各题。（每小题5分，共10分)
1。 作正垂面ABCD，该平面为正方形,边长为30mm，
平面向右上方倾斜30°,完成该平面的三面投影。
2。过点D作水平线与已知平面平行。
三、求作下列立体的截交线。（每小题6分，共12分）
1. 求作切割三棱柱的H、W面投影。
2。求作开槽圆锥表面截交线的H、W面投影。
（一题) 二题
四、根据立体图绘制其三面投影图，并按1:1标注尺寸，
（具体数值从图中量取)。（18分）
五、求同坡屋面的三面投影。（10分）
四题 五题
六、作形体的正等测轴测图。(6分)

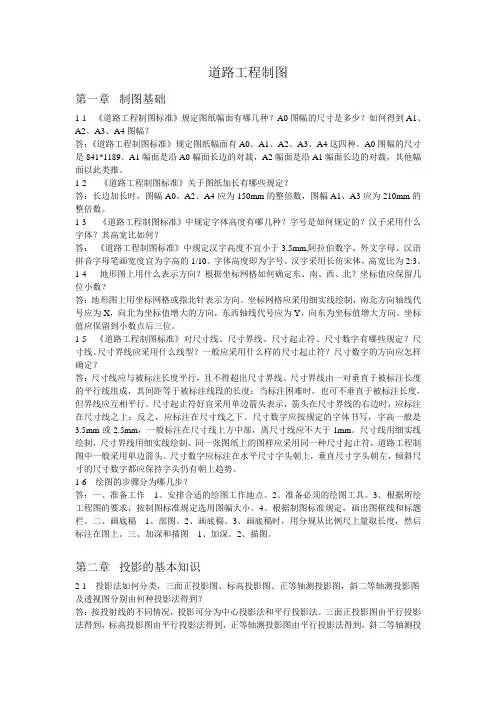

道路工程制图
第一章 制图基础
1-1 《道路工程制图标准》规定图纸幅面有哪几种？A0图幅的尺寸是多少？如何得到A1、
A2、A3、A4图幅？
答：《道路工程制图标准》规定图纸幅面有A0、A1、A2、A3、A4这四种。A0图幅的尺寸
是841*1189。A1幅面是沿A0幅面长边的对裁，A2幅面是沿A1幅面长边的对裁，其他幅面以此类推。
1-2 《道路工程制图标准》关于图纸加长有哪些规定？
答：长边加长时，图幅A0、A2、A4应为150mm的整倍数，图幅A1、A3应为210mm的
整倍数。
1-3 《道路工程制图标准》中规定字体高度有哪几种？字号是如何规定的？汉子采用什么字体？其高宽比如何？
答： 《道路工程制图标准》中规定汉字高度不宜小于3.5mm,阿拉伯数字、外文字母、汉语
拼音字母笔画宽度宜为字高的1/10。字体高度即为字号。汉字采用长仿宋体，高宽比为2:3。
1-4 地形图上用什么表示方向？根据坐标网格如何确定东、南、西、北？坐标值应保留几
位小数？ 答：地形图上用坐标网格或指北针表示方向。坐标网格应采用细实线绘制，南北方向轴线代
号应为X，向北为坐标值增大的方向，东西轴线代号应为Y，向东为坐标值增大方向。坐标
值应保留到小数点后三位。
1-5 《道路工程制图标准》对尺寸线、尺寸界线、尺寸起止符、尺寸数字有哪些规定？尺
寸线、尺寸界线应采用什么线型？一般应采用什么样的尺寸起止符？尺寸数字的方向应怎样确定？
答：尺寸线应与被标注长度平行，且不得超出尺寸界线。尺寸界线由一对垂直于被标注长度
的平行线组成，其间距等于被标注线段的长度；当标注困难时，也可不垂直于被标注长度，
但界线应互相平行。尺寸起止符好宜采用单边箭头表示，箭头在尺寸界线的右边时，应标注
在尺寸线之上；反之，应标注在尺寸线之下。尺寸数字应按规定的字体书写，字高一般是3.5mm或2.5mm，一般标注在尺寸线上方中部，离尺寸线应不大于1mm。尺寸线用细实线
