一、配置发动机性能：

发动机供货总成型号 ：ISLe 375 30

缸径×冲程 ：114mm×144.5mm

额定功率 ：275Kw/2100rpm

最大扭矩 ：1550N.m/1100rpm-1400rpm

高怠速（最高空载转速） ：2330rpm

低怠速 ：700rpm

燃油系统 ：Cummins共轨系统（CCR）

旋转方向 ：逆时针（从飞轮端看）

发动机工作环境温度 ：0℃以上柴油机不需要任何辅助装置能正常起动

电压 ：DC24V（提供ECM电气原理图）

电气图纸 ：ECM电气接线原理图、J1939（CAN）协议

其它 ：满足康明斯要求

二、发动机配置清单：

序号 选用件组名称 说 明

1 增压器朝向 高置单涡轮增压器，排气口朝前（朝向风扇端）

2 风扇驱动 风扇距离曲轴中心高292mm、速比1.1:1

3 油底壳/机油标尺 后置式机油底壳 / 长机油标尺

4 飞轮壳/飞轮 1#飞轮壳（C3415673） / 1#飞轮（C3960755）（随协议附带图纸）

5 发电机/起动机 28V 70A / 24V 7.5KW

6 空压机/液压泵驱动 无空气压缩机 / 带液压泵驱动组件（SAE B型法兰，13齿渐开线花键<16/32径节>）

说明：配套客户丹佛斯KRR变量泵（具体参数以客户提供图纸为准）

7 基本传感器 转速传感器 / 水温传感器 / 机油压力传感器 / 进气温度传感器 / 进气压力传感器 / 高压共轨压力传感器 / 环境温度传感器

8 其它 无

三、动力包配置清单：

序号 “动力包”组 说 明 状 态

1 冷却系统 配置：非移动设备用立式散热器总成（带空冷器和液压油散热器，法兰通径为1-1/4；吸风式结构）、进口霍顿冷却风扇、风扇连接隔块（长度76.2mm）及高强度螺栓、水箱进/出水连接管及卡箍、中冷器进/出气连接管路及卡箍、除气胶管及卡箍

说明：液压油散热器散热功率大于85Kw，流量为300L/min，耐压2.5Mpa；散热器进油管路配节温器，当油温小于60℃时不进入散热器直接回油箱。 由供货方布置安装

2 进气系统 配置：空滤总成（AH24196弗列加两级径向密封 流量1600m³/h）、空滤防雨帽、空滤安装支架、连接管路及卡箍 由供货方布置安装在柴油机上

3 排气系统 配置：排气弯管、弯管支架及卡箍、排气波纹管及波尾管卡箍，排气消音防雨装置 由供货方布置安装在柴油机上（消音防雨 装置除外）

4 悬置系统 配置：单点前悬置、双点后悬置和减震垫 由供货方布置安装

5 燃油系统 配置：燃油粗滤总成（弗列加带透明油杯、燃油含水报警传感器及传感器线束）和安装支架 由供货方布置安装在柴油机上

6 控制系统 配置：全套电控接插件（包含60针插头及插针、9针诊断插头及插针、4针电源插头及插针） 散件运输

7 其它 配置：柴油机底架总成、DURST一分二分动箱总成（型号：2PD08-1.34I-D11-CCCH-CCCH-LS；含联轴器总成），发动机底架总成。

说明：分动箱配套德国林德液压HPV02-105泵，连接法兰为SAE

C-C，花键轴为12/24径节 17尺渐开线花键。 除控制线束以为，其它由供货方总装后，交付甲方

注意：以上动力包配套内容供货方会根据需要提供相应的技术资料（包括图纸和技术文件）。

四、随机附带

1、《ISLe柴油发动机 操作与保养手册》

2、《发动机质量保证手册》

甲方需按《ISLe系列柴油发动机操作与保养手册》使用维护发动机，请根据环境温度，选择相应冷却液、机油和燃油。

本协议作为买卖合同的附件，是商务合同的有效组成部分，与商务合同具有同等法律效力。未尽事宜双方协商解决，本协议双方签字后生效。

合集下载

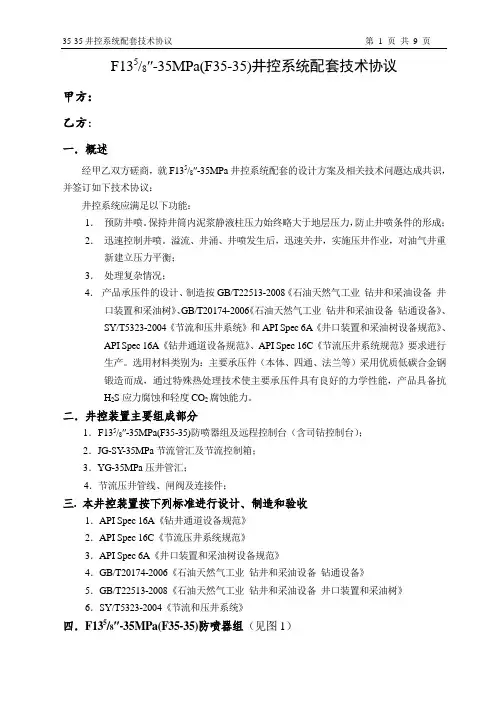

F35-35技术协议文本
