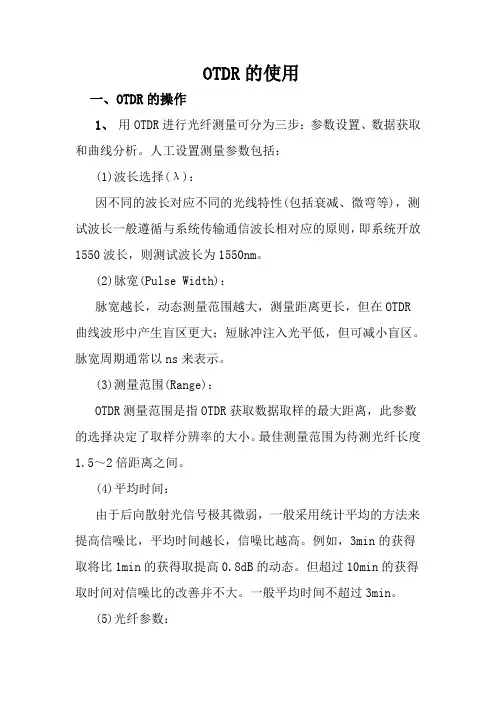

OTDR的使用
一、OTDR的操作
1、 用OTDR进行光纤测量可分为三步：参数设置、数据获取和曲线分析。人工设置测量参数包括：
(1)波长选择(λ)：
因不同的波长对应不同的光线特性(包括衰减、微弯等)，测试波长一般遵循与系统传输通信波长相对应的原则，即系统开放1550波长，则测试波长为1550nm。
(2)脉宽(Pulse Width)：
脉宽越长，动态测量范围越大，测量距离更长，但在OTDR曲线波形中产生盲区更大；短脉冲注入光平低，但可减小盲区。脉宽周期通常以ns来表示。
(3)测量范围(Range)：
OTDR测量范围是指OTDR获取数据取样的最大距离，此参数的选择决定了取样分辨率的大小。最佳测量范围为待测光纤长度1.5～2倍距离之间。
(4)平均时间：
由于后向散射光信号极其微弱，一般采用统计平均的方法来提高信噪比，平均时间越长，信噪比越高。例如，3min的获得取将比1min的获得取提高0.8dB的动态。但超过10min的获得取时间对信噪比的改善并不大。一般平均时间不超过3min。
(5)光纤参数： 光纤参数的设置包括折射率n和后向散射系数n和后向散射系数η的设置。折射率参数与距离测量有关，后向散射系数则影响反射与回波损耗的测量结果。这两个参数通常由光纤生产厂家给出。
参数设置好后，OTDR即可发送光脉冲并接收由光纤链路散射和反射回来的光，对光电探测器的输出取样，得到OTDR曲线，对曲线进行分析即可了解光纤质量。
2 经验与技巧
(1)光纤质量的简单判别：
正常情况下，OTDR测试的光线曲线主体(单盘或几盘光缆)斜率基本一致，若某一段斜率较大，则表明此段衰减较大；若曲线主体为不规则形状，斜率起伏较大，弯曲或呈弧状，则表明光纤质量严重劣化，不符合通信要求。
(2)波长的选择和单双向测试：
1550波长测试距离更远，1550nm比1310nm光纤对弯曲更敏感，1550nm比1310nm单位长度衰减更小、1310nm比1550nm测的熔接或连接器损耗更高。在实际的光缆维护工作中一般对两种波长都进行测试、比较。对于正增益现象和超过距离线路均须进行双向测试分析计算，才能获得良好的测试结论。
如何用OTDR进行光缆单盘检测以及光纤故障排除
OTDR（Optical Time Domain Reflectometer）是一种用于光纤单盘检测和故障排除的仪器。OTDR通过发送脉冲光信号到光纤中，然后测量信号的回波来确定光纤的损耗和反射情况。下面是使用OTDR进行光缆单盘检测和光纤故障排除的步骤：
1.确定测试需求：在开始测试之前，需要明确测试的目的。是进行光缆的全长测试，还是针对一些特定段的故障排除？
2.准备OTDR仪器：确保OTDR仪器和测试光纤的接口类型匹配，例如SC、FC或LC等。
3.连接OTDR仪器：将OTDR仪器的发送端光纤连接到待测试光缆的起始端，接收端连接到OTDR仪器的接收端口。
4.设置测试参数：根据测试需求设置合适的OTDR测试参数，包括脉冲宽度、平均次数、光纤折射率等。脉冲宽度决定了测试的分辨率和测试距离的范围，平均次数可以提高测试的信噪比，光纤折射率用于计算测试距离。
5.启动OTDR：开始测试之前，确保光纤是无损的和完好的。启动OTDR仪器，开始发送脉冲光信号进行测试。
6.分析测试结果：当测试完成后，OTDR仪器会显示测试结果，包括反射损耗、衰减损耗、事件和故障等信息。根据这些信息，可以分析光纤的状态和可能的故障位置。
7.故障定位：如果发现光纤存在故障，如断纤、弯曲、连接不良等，可以根据测试结果中的事件或距离定位来确定故障位置。通过观察测试结果中的反射信号和故障信号的位置，结合光缆布线图，可以定位故障发生的位置。
8.故障排除：一旦确定故障的位置，可以采取相应的措施修复故障，如重新连接光纤、更换损坏的光纤、调整连接器的插入损耗等。
9.验证修复效果：完成故障修复后，可以再次进行OTDR测试，验证故障是否已修复。
总结：
使用OTDR进行光缆单盘检测和光纤故障排除的步骤包括准备仪器，连接光缆，设置测试参数，启动测试，分析测试结果，故障定位，故障排除和验证修复效果。通过仔细分析OTDR测试结果，可以准确定位光纤的故障位置，并采取相应的措施进行修复。
美国信维S20A手持式OTDR
产品名称：光时域反射仪
产品型号：PalmOTDR-S20A
生产厂家：ShinewayTech
产品说明：
ShinewayTech 的palmOTDR系列掌上型光时域反射仪是一款独具匠心的光纤线析寻障产品，为光纤通信网测试提供了一种全新的应用方式，其稳定性和惊人的性在全球范围内广受瞩目。
其与传统OTDR相比，尺寸更加小巧，C作更为简捷，独特的热键功能使事件的和分析更加快捷；功能齐全，全面满足单模(1310nm/1550nm)、多模(850/1300nm)光试应用需求，支持平均/实时双测量模式；其多功能背包亦充分考虑到了野外作业和室测试的C作方便，可充分满足不同用户和各种现场测试需求，使其成为目前发展
的农话网、城域网和FTTx光纤施工、例检、抢修和维护中的首选工具。
另外，其强大的内部存储能力，可与随机配带的迹线管理软件——TraceManager通信，实现测量结果的后期分析处理、存档及打印；其可互换光接头设计，满足了多种连接器类型的应用需求。
产品特点
轻巧便携，针对农话网、城域网应用
功能齐全，单/多模应用可选
高测距精度，大容量数据存储(300条测试曲线)
无硬盘设计，防震、防潮，适合野外环境
配有RS232/USB接口，支持数据上传
PC机分析软件方便测试数据归档和报表
LCD显示激光器发射和电池状态
内置NiMH充电电池，一次充电可支持至少 4小时连续测量
具有电池电量不足提前报警功能，报警后你仍有足够的C作时间
通过CE、FCC、FDA认证
性能参数
光纤类型 单模
显示屏类型 彩色
波长 ( ± 20nm) 1310/1550
光源类型 LD
光接口类型 FC/PC( 可互换 SC, ST)
测试距离 (Km) 1.3 、 2.5 、 5 、 10 、 20 、 40 、 80 、 120
脉宽 12ns 、 30ns 、 100ns 、 275ns 、 1μs 、 2.5μs 测量时间 15s 、 30s 、 1min 、 2min 、 3min
