HW-302B 日本AKM/旭化成品牌四脚插片线性霍尔， HW-302B 属于恒压源霍尔，HW-302B 可从霍尔芯片上来认识，目前国内有印蓝标和数字的（蓝标居多），天津越尔兴HW-302B 可应用于闭环电流传感器和电流检测等产品中。
HW-302B 实物图
霍尔恒压源是指电压恒定对于输出电流变化的情况下，电压不变。
HW-302B封装尺寸图及接线图
霍尔元件在我们日常生活中应用范围非常的广泛，只要是和电子有关的产品都能用到天津越尔兴霍尔元件，比如电动车，电动玩具，电磁炉，热水器，手机，笔记本电脑，智能马桶，空调，洗衣机，卷发器等等。

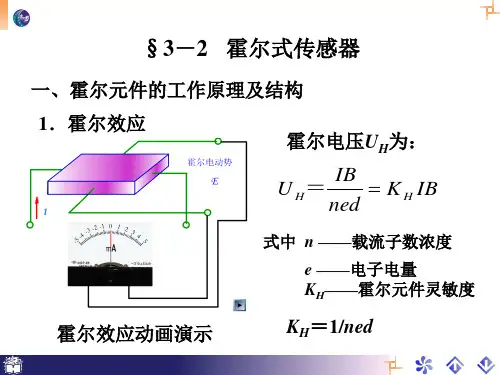

一．霍尔传感器市场调研1.霍尔效应在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为U H的霍尔电压。
2.霍尔传感器霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
3.霍尔传感器的工作原理霍尔电流传感器有两种工作方式，即磁平衡式和直式。
霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、次级线圈和放大电路等组成。
①直放式电流传感器（开环式）众所周知，当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。
这一信号经信号放大器放大后直接输出，一般的额定输出标定为4V。
②磁平衡式电流传感器（闭环式）磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈，电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态。
磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。
这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。
当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起指示零磁通的作用，此时可以通过Is来平衡。
霍尔式传感器结构霍尔式传感器结构是一种常见的电子元件，用于测量磁场的强度和方向。
它采用了霍尔效应，即当一个电流通过一段导线时，会在垂直于电流和磁场方向的位置上产生电势差。
这种现象被称为霍尔效应，而利用霍尔效应制作的传感器就是霍尔式传感器。
霍尔式传感器结构主要由三个部分组成：霍尔元件、磁场源和信号处理电路。
霍尔元件是传感器的核心部分，它是一种特殊的半导体材料，在一个特定的电流和磁场条件下产生霍尔电压。
磁场源则是提供一个稳定的磁场，用于激励霍尔元件。
信号处理电路则负责将霍尔电压转化为可用的电信号，进一步处理和分析。
在霍尔式传感器结构中，霍尔元件通常采用霍尔晶体管或霍尔芯片。
霍尔晶体管是一种基于半导体材料的元件，具有高灵敏度和线性度。
而霍尔芯片则是将霍尔元件、磁场源和信号处理电路集成在一起的芯片，具有更高的精度和稳定性。
磁场源可以是恒定的磁铁或电磁线圈。
当磁场源靠近霍尔元件时，它会产生一个磁场，使霍尔元件中的电子发生偏转，从而产生霍尔电压。
磁场源的强度和方向决定了霍尔电压的大小和极性。
信号处理电路将霍尔电压转化为可用的电信号。
它通常包括放大器、滤波器和AD转换器。
放大器用于增强霍尔电压的幅度，以提高传感器的灵敏度。
滤波器则用于去除噪声和干扰信号，以保证输出信号的稳定性和准确性。
AD转换器将模拟信号转换为数字信号，方便进一步处理和分析。
霍尔式传感器结构具有许多优点。
首先，它具有高灵敏度和线性度，能够精确测量磁场的强度和方向。
其次，它对温度和湿度的变化不敏感，适用于各种环境条件。
此外，霍尔式传感器结构还具有体积小、功耗低、响应速度快等特点，非常适合集成在微型设备和电子产品中。
在实际应用中，霍尔式传感器结构被广泛应用于许多领域。
例如，它可以用于电机控制系统中，测量电机的转速和位置，实现闭环控制。
它还可以用于汽车行驶控制系统中，监测车辆的速度和方向，实现自动驾驶。
此外，霍尔式传感器结构还可以应用于磁卡读写器、磁浮列车、电子指南针等领域。
