（建筑工程管理）有机热载体燃油锅炉安装工程施工方案(修改)_
泰州建业化工有限X公司
YLL-3500(300A)MA有机热载体燃油
锅炉安装工程施工方案

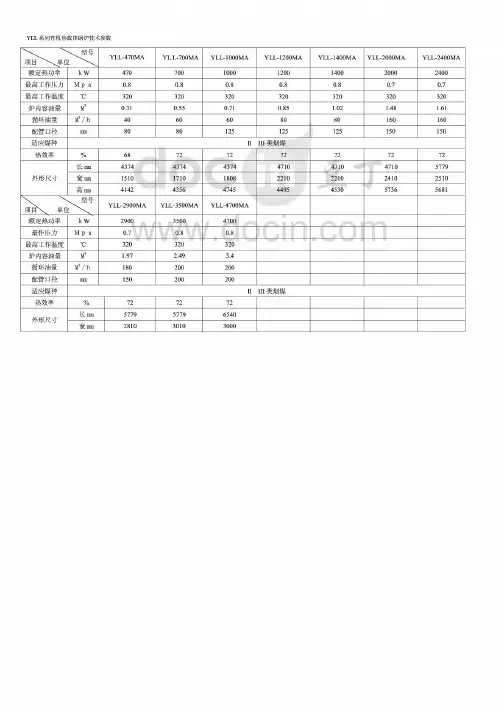

锅炉资料：
产品名称有机热载体炉制造厂常州综研加热炉有限X公司
产品型号YLL-3500(300A)MA额定输出功率3500KW
产品编号2009-10D01最高工作压力0.7MPa
制造日期2009.11介质最高温度320℃
工业锅炉安装质量的优劣，关系到人民的生命和财产的安全，同时也直接影响锅炉的使用寿命和用户的经济效益。为确保锅炉的安装质量，使安装工作有计划、有步骤的顺利进行，特制定以下施工方案。
一、 施工方案的编制依据
1、《有机热载体炉安全技术监察规程》；
2、《热水锅炉安全技术监察规程》；
3、《压力管道安全管理和监察规定》；
4、GB50235-97《工业金属管道工程施工及验收规范》；
5、GB50236-98《现场设备工业管道焊接工程施工及验收规范》；
6、GB50275-98《压缩机、风机、泵安装工程及验收规范》；
7、锅炉制造厂《安装使用说明书》及其它随机技术资料，包括：
⑴锅炉总图（盖上有效
“省级锅炉设计审查批准专用章”）；
⑵质量证明书； ⑶有机热载体燃油锅炉强度计算书；
8、本X公司的安装施工图；
9、对接接头的射线探伤应按GB3323-87《钢熔化焊对接接头射线照相和质量分级》的规定执行；
10、工程合同书。
二、 施工程序及监检
1、安装前锅炉安装工艺责任人向施工队队长及队质检员进行工程项目交底，且移交图纸、技术性文件和现场施工方案、记录表格、安装标准、规范要求等，做好技术移交登记。
2、安装队队长及队质检员组织全体施工人员熟悉图纸资料、安装工艺流程、施工方案等。
3、安装前安装队长应组织现场施工人员对使用单位提供的设备进行全面清点，锅炉本体及部件规格、数量应准确、齐全；对锅炉本体及部件作详细的检查，且做好记录；队质检员参加监督检查，如发现缺陷应做好现场记录且及时报告甲方（必要时上报技术监督局监察机构），且和有关单位商讨处理方法，确保安装工作的质量。
概述YYW—1800Y有机热载体炉的设计
1 有机热载体炉基本参数及性能指标
1.1 基本参数
额定发热量：1800kW
额定工作压力：0.7MPa
出油温度：300℃
进油温度：270℃
冷空气温度：30℃
工作介质导热油YD325
1.2 设计燃料成分（0#柴油）
Qnet，ar=42900kJ/kg
Car=85.55%
Har=13.49%
Oar=0.66%
Nar=0.04%
Sar=0.025%
Aar=0.01%
War=0
1.3 主要技术性能指标
保证在额定介质参数下的额定发热量，且具有一定的超负荷能力：
热效率：90.7%
介质温差：30℃
噪音：<85dB 锅炉本体排烟温度：360℃
节能器排烟温度：165℃
2 有机热载体炉整体设计方案
（1）总体为盘管式结构布置，本体采用内外盘管串联结构形式，而国内大多采用的是并联结构形式。我们采用串联结构形式最大的优点是出油集箱油温稳定，而且内外盘管的管径可以采用同样的规格，减少管子的规格。内外盘管之间用Φ34×4钢管隔开，内盘管为Φ89×4钢管盘制，盘径为Φ1390，27圈；外盘管为Φ89×4钢管盘制，盘径为Φ1625，31圈。外盘管接回油集箱，内盘管接出油集箱。（2）燃烧器配用本公司自产的高效节能型燃烧器。（3）为了确保油气分离达标，应考虑好油气分离器结构。（4）根据《锅炉节能技术监督管理规程》的要求，锅炉尾部增加节能器降低排烟温度。（5）关键仪表、阀门应选用进口产品，确保主机和配套辅机的质量均能达国内优等品水平。
3 有机热载体炉系统设计的注意要点
（1）设计热负荷。在热负荷的设计上，注意要在有机热载体炉和有效热负荷之间留出一定的空间，这个空间跨度一般为10%～15%。
（2）设计温度。有机热载体炉的设计温度是在《水管锅炉元件强度计算》（GB9222）的相关规定下，以其使用温度为基准而设计的。
（3）设计压力。在设计机热载体炉压力的时候要注意，最好是高于最高工作压力，并且大于安全阀开启时产生的压力。气相炉的设计压力标准达到平时工作压力的1.2～1.5倍；液相炉的设计压力应取1.05～1.2倍的压力；液相炉的导热油进出口压力差宜大于0.15MPa（1.5kgf/cm2）。

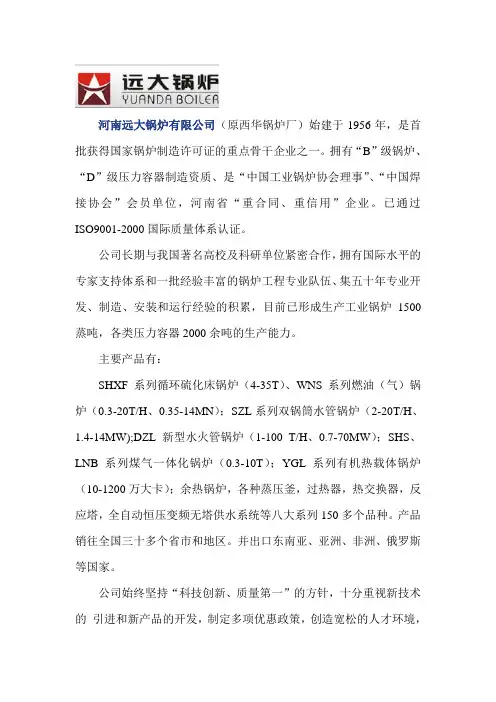

河南远大锅炉有限公司（原西华锅炉厂）始建于1956年，是首批获得国家锅炉制造许可证的重点骨干企业之一。拥有“B”级锅炉、“D”级压力容器制造资质、是“中国工业锅炉协会理事”、“中国焊接协会”会员单位，河南省“重合同、重信用”企业。已通过ISO9001-2000国际质量体系认证。
公司长期与我国著名高校及科研单位紧密合作，拥有国际水平的专家支持体系和一批经验丰富的锅炉工程专业队伍、集五十年专业开发、制造、安装和运行经验的积累，目前已形成生产工业锅炉1500蒸吨，各类压力容器2000余吨的生产能力。
主要产品有：
SHXF系列循环硫化床锅炉（4-35T）、WNS系列燃油（气）锅炉（0.3-20T/H、0.35-14MN）；SZL系列双锅筒水管锅炉（2-20T/H、1.4-14MW);DZL新型水火管锅炉（1-100 T/H、0.7-70MW）；SHS、LNB系列煤气一体化锅炉（0.3-10T）；YGL系列有机热载体锅炉（10-1200万大卡）；余热锅炉，各种蒸压釜，过热器，热交换器，反应塔，全自动恒压变频无塔供水系统等八大系列150多个品种。产品销往全国三十多个省市和地区。并出口东南亚、亚洲、非洲、俄罗斯等国家。
公司始终坚持“科技创新、质量第一”的方针，十分重视新技术的 引进和新产品的开发，制定多项优惠政策，创造宽松的人才环境，广纳各方精英，出现了人才与企业共同成长的良好局面。先后与西安交大、华南理工大学、郑州大学、北京之光锅炉研究所等高等院校和科研单位建立了长期的合作关系，拥有独立的 CAD工作站，为公司新产品的研发和制造提供有力的保障。
公司坚持“做百年企业、服务社会”的发展目标，秉承“品质为本、诚信天下的企业理念，全力打造供热精品，把为客户创造最大价值、提供全过程、全方位、全天候的服务作为公司的崇高使命。
远大与你共铸辉煌！
地 址：河南省西华昆山路工业园区
电 话：
YY(Q)W系列有机热载体锅炉
安 装 使 用 说 明 书
太康县银宇锅炉制造有限公司
目 录
第一章、概述 ----------------------------------------------（2）
第二章、安装 ----------------------------------------------（4）
第三章、导热油性能 ---------------------------------------- （10）
第四章、导热油的装填 ---------------------------------------（11）
第五章、运 行 ----------------------------------------------（12）
第六章、维 护 ----------------------------------------------（17）
第七章：故障的诊断及排除------------------------------------（19）
第八章：换热器水质要求--------------------------------------（20）
一、概 述
1、结构简介：
有机热载体炉是一种新型的特种锅炉又称导热油炉，具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热，且不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。
有机热载体炉一般以煤、油、气为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。系统热利用率高，运行维修方便，是一种安全、高效、节能的理想首选供热设备。
本台锅炉采用卧式结构，燃烧方式为室燃，燃料为轻油、天然气、城市煤气、液化气。烟气流程为：燃料在炉膛内燃烧，高温烟气通过内盘管吸热后。在内圈盘管出口进入内圈与外圈之间的通道内进行流动，形成第一回程。从内圈盘管与外圈盘管出口进入中圈与外圈之间的通道内进行流动，形成第二回程。最后烟气经出口烟箱进入后部烟道，经过换热器后进入烟囱，最后经烟囱排入大气。
