《电磁感应》辅导训练题(学生用)1102

《电磁感应》练习题高二级 _______ 班姓名_________________ ________________ 号1. B2. A3. A4. B5. BCD6. CD7. D8. C一.选择题1 •下面说法正确的是（）A •自感电动势总是阻碍电路中原来电流增加B •自感电动势总是阻碍电路中原来电流变化C.电路中的电流越大，自感电动势越大 D .电路中的电流变化量越大，自感电动势越大2. 如图所示，一个矩形线圈与通有相同大小电流的平行直导线在同一平面，而且处在两导线的中央，则（A ）A .两电流方向相同时，穿过线圈的磁通量为零B .两电流方向相反时，穿过线圈的磁通量为零C.两电流同向和反向时，穿过线圈的磁通量大小相等D •因两电流产生的磁场不均匀，因此不能判断穿过线圈的磁通量是否为零3. 一矩形线圈在匀强磁场中向右做加速运动如图所示（ A ）A. 线圈中无感应电流，有感应电动势B .线圈中有感应电流，也有感应电动势C. 线圈中无感应电流，无感应电动势D. 无法判断4•如图所示，AB为固定的通电直导线，闭合导线框P与AB在同一平面内。

当P远离AB做匀速运动时，它受到AB的作用力为（ B ）A .零B.引力，且逐步变小C .引力，且大小不变D .斥力，且逐步变小5. 长0.1m的直导线在B = 1T的匀强磁场中，以10m/s的速度运动，导线中产生的感应电动势：（）A .一定是1VB .可能是0.5VC . 可能为零D.最大值为1V6. 如图所示，在一根软铁棒上绕有一个线圈，a、b 是线圈的两端，a、b分别与平行导轨M、N相连，有匀强磁场与导轨面垂直，一根导体棒横放在两导轨上，要使a点的电势均比b点的电势高，则导体棒在两根平行的导轨上应该（BCD ）A .向左加速滑动B .向左减速滑动C.向右加速滑动 D .向右减速滑动7 .关于感应电动势，下列说法正确的是（）A .穿过闭合电路的磁感强度越大，感应电动势就越大B .穿过闭合电路的磁通量越大，感应电动势就越大C .穿过闭合电路的磁通量的变化量越大，其感应电动势就越大D .穿过闭合电路的磁通量变化的越快，其感应电动势就越大A [n v I,设磁场足够大，下面说法正确的是4题8•恒定的匀强磁场中有一圆形的闭合导体线圈，线圈平面垂直于磁场方向，要使线圈中能产生感应电流，线圈在磁场中应做（）A •线圈沿自身所在的平面做匀速运动B •线圈沿自身所在的平面做匀加速运动C •线圈绕任意一条直径转动D •线圈沿磁场方向平动9 •将一磁铁缓慢或迅速地插到闭和线圈中的同一位置，两次发生变化的物理量不同的是（）A、磁通量的变化量B、磁通量的变化率C、感应电流的电流强度D、消耗的机械功率10•如图所示，一长直导线在纸面内，导线一侧有一矩形线圈，且线圈一边平行，要使线圈中产生感应电流，下列方法可行的是（A、保持M边与导线平行线圈向左移动B、保持M边与导线平行线圈向右移动C、线圈不动，导线中电流减弱D、线圈不动，导线中电流增强11.如图所示，将一线圈放在一匀强磁场中，线圈平面平行于磁感线，则线圈中有感应电流产生的是（）A、当线圈做平行于磁感线的运动B、当线圈做垂直于磁感线的平行运动C、当线圈绕M边转动D、当线圈绕N边转动N M12•如图所示，虚线所围的区域内有一匀强磁场, 场对线圈下边的磁场力方向向下，那么线圈应（A、向右平动B、向左平动C、以M边为轴转动D、以上都不对13•竖直放置的金属框架处于水平的匀强磁场中，如图所示，一长直金属棒AB可沿框自由运动，当AB由静止开始下滑一段时间后合上S,则AB将做（）A、匀速运动B、加速运动C、减速运动D、无法判定14•如图所示，边长为h的矩形线框从初始位置由静止开始下落，进入一水平的匀强磁场，且磁场方向与线框平面垂直。

电磁感应练习50题（含答案）1、如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L=0.2m，长为2d，d=0.5m，上半段d导轨光滑，下半段d导轨的动摩擦因素为μ=，导轨平面与水平面的夹角为θ=30°．匀强磁场的磁感应强度大小为B=5T，方向与导轨平面垂直．质量为m=0.2kg的导体棒从导轨的顶端由静止释放，在粗糙的下半段一直做匀速运动，导体棒始终与导轨垂直，接在两导轨间的电阻为R=3Ω，导体棒的电阻为r=1Ω，其他部分的电阻均不计，重力加速度取g=10m/s2，求：（1）导体棒到达轨道底端时的速度大小；（2）导体棒进入粗糙轨道前，通过电阻R上的电量q；（3）整个运动过程中，电阻R产生的焦耳热Q．答案分析：（1）研究导体棒在粗糙轨道上匀速运动过程，受力平衡，根据平衡条件即可求解速度大小．（2）进入粗糙导轨前，由法拉第电磁感应定律、欧姆定律和电量公式结合求解电量．（3）导体棒在滑动时摩擦生热为Q f=2μmgdcosθ，再根据能量守恒定律求解电阻产生的焦耳热Q．解答：解：（1）导体棒在粗糙轨道上受力平衡：由 mgsin θ=μmgcos θ+BIL得：I=0.5A由BLv=I（R+r）代入数据得：v=2m/s（2）进入粗糙导轨前，导体棒中的平均电动势为： ==导体棒中的平均电流为： ==所以，通过导体棒的电量为：q=△t==0.125C（3）由能量守恒定律得：2mgdsin θ=Q电+μmgdcos θ+mv2得回路中产生的焦耳热为：Q电=0.35J所以，电阻R上产生的焦耳热为：Q=Q电=0.2625J答：（1）导体棒到达轨道底端时的速度大小是2m/s；（2）导体棒进入粗糙轨道前，通过电阻R上的电量q是0.35C；（3）整个运动过程中，电阻R产生的焦耳热Q是0.2625J．点评：本题实质是力学的共点力平衡与电磁感应的综合，都要求正确分析受力情况，运用平衡条件列方程，关键要正确推导出安培力与速度的关系式，分析出能量是怎样转化的．2、如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37º，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直于导轨所在平面的匀强磁场。

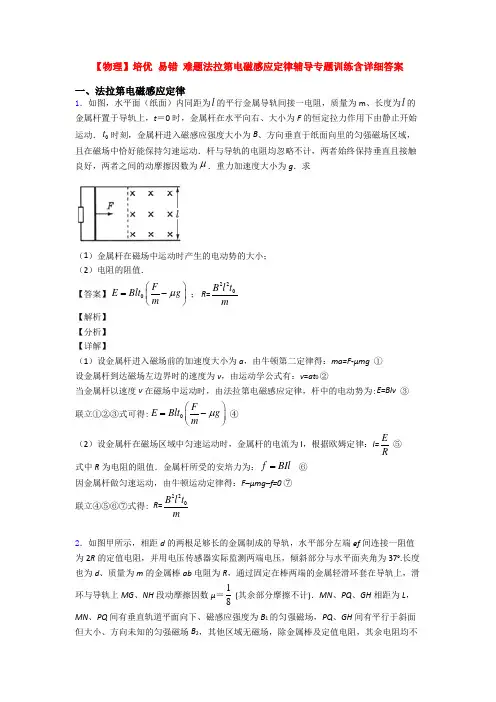

【物理】培优 易错 难题法拉第电磁感应定律辅导专题训练含详细答案一、法拉第电磁感应定律1．如图，水平面（纸面）内同距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上，t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．0t 时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ．重力加速度大小为g ．求（1）金属杆在磁场中运动时产生的电动势的大小； （2）电阻的阻值．【答案】0F E Blt g m μ⎛⎫=- ⎪⎝⎭ ； R =220B l t m【解析】 【分析】 【详解】（1）设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得：ma=F-μmg ① 设金属杆到达磁场左边界时的速度为v ，由运动学公式有：v =at 0 ②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为:E=Blv ③ 联立①②③式可得:0F E Blt g m μ⎛⎫=-⎪⎝⎭④ （2）设金属杆在磁场区域中匀速运动时，金属杆的电流为I ，根据欧姆定律：I=ER⑤ 式中R 为电阻的阻值．金属杆所受的安培力为：f BIl = ⑥ 因金属杆做匀速运动，由牛顿运动定律得：F –μmg–f=0 ⑦联立④⑤⑥⑦式得: R =220B l t m2．如图甲所示，相距d 的两根足够长的金属制成的导轨，水平部分左端ef 间连接一阻值为2R 的定值电阻，并用电压传感器实际监测两端电压，倾斜部分与水平面夹角为37°.长度也为d 、质量为m 的金属棒ab 电阻为R ，通过固定在棒两端的金属轻滑环套在导轨上，滑环与导轨上MG 、NH 段动摩擦因数μ＝18(其余部分摩擦不计)．MN 、PQ 、GH 相距为L ，MN 、PQ 间有垂直轨道平面向下、磁感应强度为B 1的匀强磁场，PQ 、GH 间有平行于斜面但大小、方向未知的匀强磁场B 2，其他区域无磁场，除金属棒及定值电阻，其余电阻均不计，sin 37°＝0.6，cos 37°＝0.8，当ab 棒从MN 上方一定距离由静止释放通过MN 、PQ 区域(运动过程中ab 棒始终保持水平)，电压传感器监测到U －t 关系如图乙所示．（1）求ab 棒刚进入磁场B 1时的速度大小． （2）求定值电阻上产生的热量Q 1.（3）多次操作发现，当ab 棒从MN 以某一特定速度进入MNQP 区域的同时，另一质量为2m ，电阻为2R 的金属棒cd 只要以等大的速度从PQ 进入PQHG 区域，两棒均可同时匀速通过各自场区，试求B 2的大小和方向．【答案】（1）11.5U B d （2）2221934-mU mgL B d；（3）32B 1 方向沿导轨平面向上 【解析】 【详解】(1)根据ab 棒刚进入磁场B 1时电压传感器的示数为U ,再由闭合电路欧姆定律可得此时的感应电动势：1 1.52UE U R U R=+⋅= 根据导体切割磁感线产生的感应电动势计算公式可得：111E B dv =计算得出:111.5Uv B d=. (2)设金属棒ab 离开PQ 时的速度为v 2，根据图乙可以知道定值电阻两端电压为2U ，根据闭合电路的欧姆定律可得：12222B dv R U R R⋅=+ 计算得出：213Uv B d=；棒ab 从MN 到PQ ，根据动能定理可得： 222111sin 37cos3722mg L mg L W mv mv μ︒︒⨯-⨯-=-安 根据功能关系可得产生的总的焦耳热 ：=Q W 总安根据焦耳定律可得定值电阻产生的焦耳热为：122RQ Q R R =+总联立以上各式得出：212211934mUQ mgL B d=-(3)两棒以相同的初速度进入场区匀速经过相同的位移，对ab 棒根据共点力的平衡可得：221sin 37cos3702B d vmg mg Rμ︒︒--=计算得出：221mgRv B d =对cd 棒分析因为：2sin 372cos370mg mg μ︒︒-⋅>故cd 棒安培力必须垂直导轨平面向下，根据左手定则可以知道磁感应强度B 2沿导轨平面向上，cd 棒也匀速运动则有：1212sin 372cos37022B dv mg mg B d R μ︒︒⎛⎫-+⨯⨯⨯= ⎪⎝⎭将221mgRv B d =代入计算得出：2132B B =. 答：(1)ab 棒刚进入磁场1B 时的速度大小为11.5UB d; (2)定值电阻上产生的热量为22211934mU mgL B d -;(3)2B 的大小为132B ，方向沿导轨平面向上.3．如图甲所示,两根足够长、电阻不计的光滑平行金属导轨相距为L 1=1m,导轨平面与水平面成θ=30°角，上端连接阻值R =1.5Ω的电阻，质量为m =0.2Kg 、阻值r=0.5Ω的金属棒放在两导轨上,距离导轨最上端为L 2=4m,棒与导轨垂直并保持良好接触．整个装置处于一匀强磁场中,该匀强磁场方向与导轨平面垂直,磁感应强度大小随时间变化的情况如图乙所示．为保持ab 棒静止,在棒上施加了一平行于导轨平面的外力F ，g =10m/s 2求：（1）当t =1s 时,棒受到安培力F 安的大小和方向; （2）当t =1s 时,棒受到外力F 的大小和方向;（3）4s 后,撤去外力F ，金属棒将由静止开始下滑,这时用电压传感器将R 两端的电压即时采集并输入计算机,在显示器显示的电压达到某一恒定值后,记下该时刻棒的位置，测出该位置与棒初始位置相距2m,求棒下滑该距离过程中通过金属棒横截面的电荷量q. 【答案】（1）0.5N ；方向沿斜面向上（2）0.5N ，方向沿斜面向上（3）1.5C 【解析】【分析】 【详解】（1）0-3s 内，由法拉第电磁感应定律得：122V BE L L t t∆Φ∆===∆∆ T =1s 时，F 安=BIL 1=0.5N 方向沿斜面向上（2）对ab 棒受力分析，设F 沿斜面向下，由平衡条件： F +mg sin30° -F 安=0 F =-0.5N外力F 大小为0.5N ．方向沿斜面向上 （3）q =It ,EI R r =+；E t∆Φ=∆； 1∆Φ=BL S 联立解得1 1.512C 1.5C 1.50.5BL S q R r ⨯⨯===++4．如图所示，在匀强磁场中有一足够长的光滑平行金属导轨，与水平面间的夹角θ＝30°，间距L ＝0.5 m ，上端接有阻值R ＝0.3 Ω的电阻．匀强磁场的磁感应强度大小B ＝0.4 T ，磁场方向垂直导轨平面向上．一质量m ＝0.2 kg ，电阻r ＝0.1 Ω的导体棒MN ，在平行于导轨的外力F 作用下，由静止开始向上做匀加速运动，运动过程中导体棒始终与导轨垂直，且接触良好．当棒的位移d ＝9 m 时，电阻R 上消耗的功率为P ＝2.7 W ．其它电阻不计，g 取10 m/s 2.求：(1)此时通过电阻R 上的电流； (2)这一过程通过电阻R 上的电荷量q ； (3)此时作用于导体棒上的外力F 的大小． 【答案】（1）3A （2）4.5C （3）2N 【解析】 【分析】 【详解】(1)根据热功率：P ＝I 2R ， 解得：3A PI R== (2)回路中产生的平均感应电动势：E n tφ∆=∆ 由欧姆定律得：+E I R r=得电流和电量之间关系式：q I t n R rφ∆=⋅∆=+ 代入数据得： 4.5C BLdq R r==+ (3)此时感应电流I ＝3A ，由E BLvI R r R r==++ 解得此时速度：()6m/s I R r v BL+==由匀变速运动公式：v 2＝2ax ，解得：222m/s 2v a d==对导体棒由牛顿第二定律得：F －F 安－mgsin30°＝ma ， 即：F －BIL －mgsin30°＝ma ， 解得：F ＝ma ＋BIL ＋mgsin30°＝2 N 【点睛】本题考查电功率，电量表达式及电磁感应电动势表达式结合牛顿第二定律求解即可，难度不大，本题中加速度的求解是重点． 【考点】动生电动势、全电路的欧姆定律、牛顿第二定律.5．如图所示足够长的光滑平行金属导轨MN 、PQ 组成的平面与水平面成37°放置，导轨宽度L=1m ，一匀强磁场垂直导轨平面向下，导轨上端M 与P 之间连接阻值R=0.3Ω的电阻，质量为m=0.4kg 、电阻r=0.1Ω的金属棒ab 始终紧贴在导轨上．现使金属导轨ab 由静止开始下滑，下滑过程中ab 始终保持水平，且与导轨接触良好，其下滑距离x 与时间t 的关系如图乙所示，图像中的OA 段为曲线，AB 段为直线，导轨电阻不计．g=10m/s 2，忽略ab 棒在运动过程中对原磁场的影响．求：(1)磁感应强度B 的大小；(2)金属棒ab 在开始运动的2.0s 内，通过电阻R 的电荷量； (3)金属棒ab 在开始运动的2.0s 内，电阻R 产生的焦耳热． 【答案】（1）0.4B T = (2)6q C = (3) 5.4R Q J = 【解析】（1）导体棒在沿斜面方向的重力分力与安培力平衡：得sin mg BIL θ=导体棒切割磁感线产生的电动势为： E BLv =由闭合电路欧姆定律知：EI R r=+ 3.66/0.6x v m s t === 联立解得：0.4B T = （2）6()()()E BsLq It t t C R r t R r R r R r ∆Φ∆Φ======+∆+++ （3）由功能关系得：21sin 2mgx mv Q θ=+ 5.4R QQ R J R r==+ 综上所述本题答案是：（1）0.4T （2）6C （3）5.4J点睛：对于本题要从力的角度分析安培力作用下导体棒的平衡问题，列平衡方程，另外要借助于动能定理、功能关系求能量之间的关系．6．如图（1）所示，两足够长平行光滑的金属导轨MN 、PQ 相距为0.8m ，导轨平面与水平面夹角为α，导轨电阻不计．有一个匀强磁场垂直导轨平面斜向上，长为1m 的金属棒ab 垂直于MN 、PQ 放置在导轨上，且始终与导轨电接触良好，金属棒的质量为0.1kg 、与导轨接触端间电阻为1Ω．两金属导轨的上端连接右端电路，电路中R 2为一电阻箱．已知灯泡的电阻R L =4Ω，定值电阻R 1=2Ω，调节电阻箱使R 2=12Ω，重力加速度g=10m/s 2．将电键S 打开，金属棒由静止释放，1s 后闭合电键，如图（2）所示为金属棒的速度随时间变化的图象．求：（1）斜面倾角α及磁感应强度B 的大小；（2）若金属棒下滑距离为60m 时速度恰达到最大，求金属棒由静止开始下滑100m 的过程中，整个电路产生的电热；（3）改变电阻箱R 2的值，当R 2为何值时，金属棒匀速下滑时R 2消耗的功率最大；消耗的最大功率为多少？【答案】（1）斜面倾角α是30°，磁感应强度B 的大小是0.5T ；（2）若金属棒下滑距离为60m 时速度恰达到最大，金属棒由静止开始下滑100m 的过程中，整个电路产生的电热是32.42J；（3）改变电阻箱R2的值，当R2为4Ω时，金属棒匀速下滑时R2消耗的功率最大，消耗的最大功率为1.5625W．【解析】【分析】（1）电键S打开，ab棒做匀加速直线运动，由速度图象求出加速度，由牛顿第二定律求解斜面的倾角α．开关闭合后，导体棒最终做匀速直线运动，由F安=BIL，I=得到安培力表达式，由重力的分力mgsinα=F安，求出磁感应强度B．（2）金属棒由静止开始下滑100m的过程中，重力势能减小mgSsinα，转化为金属棒的动能和整个电路产生的电热，由能量守恒求解电热．（3）改变电阻箱R2的值后，由金属棒ab匀速运动，得到干路中电流表达式，推导出R2消耗的功率与R2的关系式，根据数学知识求解R2消耗的最大功率．【详解】（1）电键S打开，从图上得：a=gsinα==5m/s2得sinα=，则得α=30°金属棒匀速下滑时速度最大，此时棒所受的安培力F安=BIL又 I=，R总=R ab+R1+=（1+2+）Ω=6Ω从图上得：v m=18.75m/s由平衡条件得：mgsinα=F安，所以mgsinα=代入数据解得：B=0.5T；（2）由动能定理：mg•S•sinα﹣Q=mv m2﹣0由图知，v m=18.75m/s得Q=mg•S•sinα﹣mvm2=32.42J；（3）改变电阻箱R2的值后，金属棒匀速下滑时的速度为v m′，则有mgsinα=BI总LR2和灯泡并联电阻 R并′==（）Ω，R2消耗的功率：P2==由上联立解得 P2=（）2由数学知识得，当=R2，即R2=4Ω时，R2消耗的功率最大：最大功率为 P2m=（）2（）=W=1.5625W．7．如图所示，平等光滑金属导轨AA1和CC1与水平地面之间的夹角均为θ，两导轨间距为L，A、C两点间连接有阻值为R的电阻，一根质量为m、电阻也为R的直导体棒EF跨在导轨上，两端与导轨接触良好。

【例 1】 （ 2004，上海综合）发电的基来源理是电磁感觉。

发现电磁感觉现象的科学家是（ ）A ．安培B ．赫兹C ．法拉第D ．麦克斯韦分析：该题考察相关物理学史的知识，应知道法拉第发现了电磁感觉现象。

答案： C【例 2】发现电流磁效应现象的科学家是 ___________，发现通电导线在磁场中受力规律的科学家是 __________ ，发现电磁感觉现象的科学家是 ___________，发现电荷间相互作使劲规律的的科学家是 ___________。

分析：该题考察相关物理学史的知识。

答案：奥斯特 安培 法拉第 库仑 ☆☆对观点的理解和对物理现象的认识【例 3】以下现象中属于电磁感觉现象的是（ ）A ．磁场对电流产生力的作用B ．变化的磁场使闭合电路中产生电流C ．插在通电螺线管中的软铁棒被磁化D ．电流四周产生磁场分析：电磁感觉现象指的是在磁场产生电流的现象，选项B 是正确的。

答案： B★ 稳固练习1.对于磁通量、磁通密度、磁感觉强度，以下说法正确的选项是 （ ）A ．磁感觉强度越大的地方，磁通量越大B ．穿过某线圈的磁通量为零时，由B=Φ可知磁通密度为零SC ．磁通密度越大，磁感觉强度越大D ．磁感觉强度在数值上等于 1 m 2的面积上穿过的最大磁通量分析： B 答案中“磁通量为零”的原由可能是磁感觉强度（磁通密度）为零，也可能是线圈平面与磁感觉强度平行。

答案：CD2.以下单位中与磁感觉强度的单位“特斯拉”相当的是 （）A ．Wb/m 2B ． N/A · mC ． kg/A · s 2D ． kg/C · m.答案： ABC 分析：物理量间的公式关系，不单代表数值关系，同时也代表单位3.对于感觉电流，以下说法中正确的选项是 （ ）A ．只需穿过线圈的磁通量发生变化，线圈中就必定有感觉电流B ．只需闭合导线做切割磁感线运动，导线中就必定有感觉电流C ．若闭合电路的一部分导体不做切割磁感线运动，闭合电路中必定没有感觉电流D ．当穿过闭合电路的磁通量发生变化时，闭合电路中必定有感觉 电流答案： D 4.在一长直导线中通以如下图的恒定电流时，套在长直导线上的闭合线环（环面与导线垂直，长直导线经过环的中心） ，当发生以下变化时，必定能产生感觉电流的是 （ ）A ．保持电流不变，使导线环上下挪动B ．保持导线环不变，使长直导线中的电流增大或减小1分析：画出电流四周的磁感线散布状况。
