电磁感应典型例题和练习

电磁感应练习50题（含答案）1、如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L=0.2m，长为2d，d=0.5m，上半段d导轨光滑，下半段d导轨的动摩擦因素为μ=，导轨平面与水平面的夹角为θ=30°．匀强磁场的磁感应强度大小为B=5T，方向与导轨平面垂直．质量为m=0.2kg的导体棒从导轨的顶端由静止释放，在粗糙的下半段一直做匀速运动，导体棒始终与导轨垂直，接在两导轨间的电阻为R=3Ω，导体棒的电阻为r=1Ω，其他部分的电阻均不计，重力加速度取g=10m/s2，求：（1）导体棒到达轨道底端时的速度大小；（2）导体棒进入粗糙轨道前，通过电阻R上的电量q；（3）整个运动过程中，电阻R产生的焦耳热Q．答案分析：（1）研究导体棒在粗糙轨道上匀速运动过程，受力平衡，根据平衡条件即可求解速度大小．（2）进入粗糙导轨前，由法拉第电磁感应定律、欧姆定律和电量公式结合求解电量．（3）导体棒在滑动时摩擦生热为Q f=2μmgdcosθ，再根据能量守恒定律求解电阻产生的焦耳热Q．解答：解：（1）导体棒在粗糙轨道上受力平衡：由 mgsin θ=μmgcos θ+BIL得：I=0.5A由BLv=I（R+r）代入数据得：v=2m/s（2）进入粗糙导轨前，导体棒中的平均电动势为： ==导体棒中的平均电流为： ==所以，通过导体棒的电量为：q=△t==0.125C（3）由能量守恒定律得：2mgdsin θ=Q电+μmgdcos θ+mv2得回路中产生的焦耳热为：Q电=0.35J所以，电阻R上产生的焦耳热为：Q=Q电=0.2625J答：（1）导体棒到达轨道底端时的速度大小是2m/s；（2）导体棒进入粗糙轨道前，通过电阻R上的电量q是0.35C；（3）整个运动过程中，电阻R产生的焦耳热Q是0.2625J．点评：本题实质是力学的共点力平衡与电磁感应的综合，都要求正确分析受力情况，运用平衡条件列方程，关键要正确推导出安培力与速度的关系式，分析出能量是怎样转化的．2、如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37º，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直于导轨所在平面的匀强磁场。

法拉第电磁感应定律典例与练习【典型例题】类型一、法拉第电磁感应定律的应用例1、(2015 安徽) 如图所示，abcd为水平放置的平行“匚”形光滑金属导轨，间距为l。

导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B，导轨电阻不计。

已知金属杆MN倾斜放置，与导轨成θ角，单位长度的电阻为r，保持金属杆以速度v沿平行于cd的方向滑动（金属杆滑动过程中与导轨接触良好）。

则A．电路中感应电动势的大小为sinBlvθB．电路中感应电流的大小为sinBvrθC．金属杆所受安培力的大小为2sinlvrBθD．金属杆的热功率为22sinlrvBθ【答案】B【解析】导体棒切割磁力线产生感应电动势E=Blv，故A错误；感应电流的大小sinsinE BvIl rrθθ==，故B正确；所受的安培力为2sinl B lvF BIrθ==，故C错误；金属杆的热功率222sinsinl B vQ I rrθθ==，故D错误。

【考点】考查电磁感应知识。

举一反三【变式】如图所示，水平放置的平行金属导轨，相距L=0.50 m，左端接一电阻R =0. 20n，磁感应强度B=0.40 T，方向垂直于导轨平面的匀强磁场，导体棒a b垂直放在导轨上，并能无摩擦地沿导轨滑动，导轨和导体棒的电阻均可忽略不计，当a b以v=4.0 m/s的速度水平向右匀速滑动时，求：（1）a b棒中感应电动势的大小，并指出a、b哪端电势高？（2）回路中感应电流的大小；（3）维持a b 棒做匀速运动的水平外力F 的大小。

【答案】（1）0.8V ；a 端电势高；（2）4.0A ；（3）0. 8 N 。

【解析】（1）根据法拉第电磁感应定律，a b 棒中的感应电动势为0.40.5 4.00.8E BLv V V ==⨯⨯= 根据右手定则可判定感应电动势的方向由b a →，所以a 端电势高。

（2）导轨和导体棒的电阻均可忽略不计，感应电流大小为 0.8 4.00.2E I A A R === （3）由于a b 棒受安培力，棒做匀速运动，故外力等于安培力 4.00.50.40.8F BIL N N ==⨯⨯=， 故外力的大小为0. 8 N 。

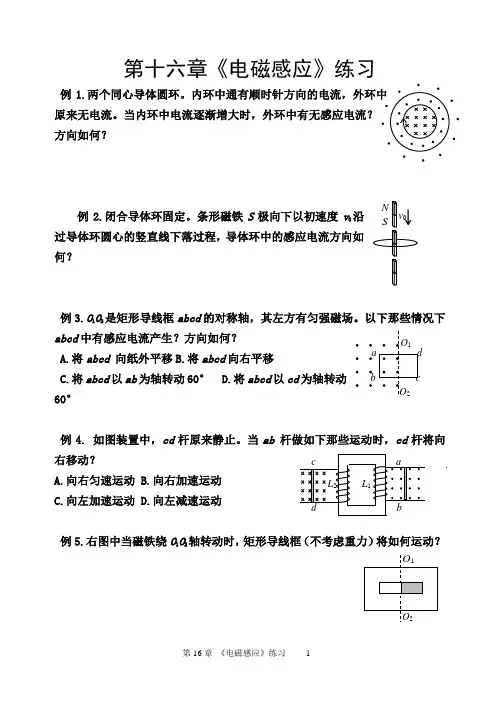

a b第十六章《电磁感应》练习例1.原来无电流。

当内环中电流逐渐增大时，外环中有无感应电流？方向如何？例2.闭合导体环固定。

条形磁铁S 极向下以初速度v 0沿过导体环圆心的竖直线下落过程，导体环中的感应电流方向如何？例3.O 1O 2是矩形导线框abcd 的对称轴，其左方有匀强磁场。

以下那些情况下abcd 中有感应电流产生？方向如何？ A.将abcd 向纸外平移B.将abcd 向右平移C.将abcd 以ab 为轴转动60°D.将abcd 以cd 为轴转动60°例4. 如图装置中，cd 杆原来静止。

当ab 杆做如下那些运动时，cd 杆将向右移动？A.向右匀速运动B.向右加速运动C.向左加速运动D.向左减速运动例5.右图中当磁铁绕O 1O 2轴转动时，矩形导线框（不考虑重力）将如何运动？ab例6.如图，水平面上有两根平行导轨，上面放两根金属棒a 、b 。

当条形磁铁如图向下移动时（不到达导轨平面），a 、b 将如何移动？例7.绝缘水平面上有两个离得很近的导体环a 、b 。

将条形磁铁沿它们的正中向下移动（不到达该平面），a 、b 将如何移动？例8.如图，在条形磁铁从图示位置绕O 1O 2轴转动90°的过程中，放在导轨右端附近的金属棒ab 将如何移动？例9.右图中a 、b 灯分别标有“36V 40W ”和“36V 25W ”，闭合电键调节R ，能使a 、b 都正常发光。

断开电键后重做实验：电键闭合后看到的现象是什么？稳定后那只灯较亮？再断开电键，又将看到什么现象？例10.用丝线悬挂闭合金属环，悬于O 点，虚线左边有匀强磁场，右边没有磁场。

金属环的摆动会很快停下来。

试解释这一现象。

若整个空间都有向外的匀强磁场，会有这种现象吗？例11.如图所示，长L 1宽L 2的矩形线圈电阻为R ，处于磁感应强度为B 的匀强磁场边缘，线圈与磁感线垂直。

求：将线圈以向右的速度v 匀速拉出磁场的过程中，⑴拉力F 大小 ⑵拉力的功率P ⑶拉力做的功W ⑷线圈中产生的电热Q ⑸通过线圈某一截面的电荷量q 。

高一物理电磁感应现象练习题及答案练习题一：1. 一根导线以速度v穿过磁感应强度为B的均匀磁场，导线长度为L，角度θ为导线与磁场方向的夹角。

求导线在时间Δt内所受到的感应电动势。

答案：感应电动势E = B * v * L * sinθ2. 一根导线以速度v进入磁感应强度为B的均匀磁场，导线的长度为L。

当导线完全进入磁场后，突然停止不动。

求此过程中导线两端之间的电势差。

答案：电势差V = B * v * L3. 一个长度为L的导线以速度v匀速通过磁感应强度为B的均匀磁场，当导线通过时间Δt后，磁场方向突然发生改变。

求导线两端之间产生的感应电动势。

答案：感应电动势E = 2 * B * v * L4. 一根长度为L的导线以速度v与磁感应强度为B的均匀磁场垂直相交，导线所受到的感应电动势大小为E，如果将导线切成长度为L/2的两段导线，两段导线所受感应电动势的大小分别是多少？答案：每段导线所受感应电动势的大小都是E练习题二：1. 一台电动机的转子有60个磁极，额定转速为3000转/分钟。

求转子在额定转速下的转子导线所受的感应电动势大小。

答案：转子导线所受感应电动势的大小为ω * Magnetic Flux，其中ω为角速度，Magnetic Flux为磁通量。

转速为3000转/分钟，转速ω =2π * 3000 / 60。

由于转子有60个磁极，每转所经过的磁通量为60 * Magnetic Flux。

因此，转子导线所受感应电动势的大小为60 * 2π * 3000 / 60 * Magnetic Flux。

2. 一根长度为L的导线以角速度ω绕通过导线轴线的磁感应强度为B的磁场旋转。

求导线两端之间的电势差大小。

答案：电势差V = B * ω * L3. 一根输电线路的电阻为R，长度为L，电流为I。

如果在电力系统中，磁感应强度为B的磁场垂直于导线方向，求输电线路两端之间的感应电动势。

答案：感应电动势E = B * L * I4. 一块矩形线圈有N匝，每匝的边长为a和b，磁通量为Φ，求矩形线圈所受到的感应电动势。

电磁感应考点清单1 电磁感应现象 感应电流方向（一）磁通量1.磁通量：穿过磁场中某个面的磁感线的条数叫做穿过这一面积的磁能量.磁通量简称磁通，符号为Φ，单位是韦伯（Wb ）.2.磁通量的计算（1）公式Φ=BS此式的适用条件是：○1匀强磁场；○2磁感线与平面垂直.（2）如果磁感线与平面不垂直，上式中的S 为平面在垂直于磁感线方向上的投影面积.θsin S B •=Φ其中θ为磁场与面积之间的夹角，我们称之为“有效面积”或“正对面积”.（3）磁通量的方向性磁通量正向穿过某平面和反向穿过该平面时，磁通量的正负关系不同.求合磁通时应注意相反方向抵消以后所剩余的磁通量.（4）磁通量的变化12Φ-Φ=∆Φ∆Φ可能是B 发生变化而引起，也可能是S 发生变化而引起，还有可能是B 和S 同时发生变化而引起的，在确定磁通量的变化时应注意.（二）电磁感应现象的产生条件1.产生感应电流的条件：穿过闭合电路的磁通量发生变化.2.感应电动势的产生条件：无论电路是否闭合，只要穿过电路的磁通量发生变化， 这部分电路就会产生感应电动势.这部分电路或导体相当于电源.[例1] （2004上海，4）两圆环A 、B 置于同一水平面上，其中A 为均匀带电绝缘环，B 为导体环.当A 以如图13-36所示的方向绕中心转动的角速度发生变化时，B 中产生如图所示方向的感应电流.则（ ）图13-36A.A 可能带正电且转速减小B.A 可能带正电且转速增大C.A 可能带负电且转速减小D.A 可能带负电且转速增大[解析] 由题目所给的条件可以判断，感应电流的磁场方向垂直于纸面向外，根据楞次定律，原磁场的方向与感应电流的磁场相同时是减少的，环A 应该做减速运动，产生逆时针方向的电流，故应该带负电，故选项C 是正确的，同理可得B 是正确的.[答案] BC（三）感应电流的方向1.右手定则当闭合电路的部分导体切割磁感线时，产生的感应电流的方向可以用右手定则来进行判断.右手定则：伸开右手，使大拇指跟其余四指垂直，并且都跟手掌在一个平面内，让磁感线垂直穿入手心，大拇指指向导体运动方向，那么伸直四指指向即为感应电流的方向.[说明] 伸直四指指向还有另外的一些说法：○1感应电动势的方向；○2导体的高电势处.[例2]（2004天津理综，20）图13-37中MN 、GH 为平行导轨，AB 、CD 为跨在导轨上的两根横杆，导轨和横杆均为导体.有匀强磁场垂直于导轨所在的平面，方向如图，用I 表示回路的电流.A.当AB 不动而CD 向右滑动时，0≠I 且沿顺时针方向B.当AB 向左、CD 向右滑动且速度大小相等时，I =0C.当AB 、CD 都向右滑动且速度大小相等时，I =0D.当AB 、CD 都向右滑动，且AB 速度大于CD 时，0≠I 且沿逆时针方向图13-37[解析] 当AB 不动而CD 向右滑动时，0≠I ，但电流方向为逆时针，A 错；当AB 向左，CD 向右滑动时，两杆产生的感应电动势同向，故0≠I ，B 错；当AB 和CD 都向右滑动且速度大小相等时，则两杆产生的感应电动势等值反向，故I =0，C 正确；当AB 和CD 都向右滑动，且AB 速度大于CD 时，0≠I ，但方向为顺时针，D 错误.[答案] C2.楞次定律（1）内容感应电流具有这样的方向：就是感应电流的磁场总是阻碍引起感应电流的磁通量的变化.注意：○1“阻碍”不是“相反”，原磁通量增大时，感应电流的磁场与原磁通量相反，“反抗”其增加；原磁通量减小时，感应电流的磁场与原磁通量相同，“补偿”其减小.即“增反减同”.○2“阻碍”也不是阻止，电路中的磁通量还是变化的，阻碍只是延缓其变化. ○3楞次定律的实质是“能量转化和守恒”，感应电流的磁场阻碍过程，使机械能减少，转化为电能.（2）应用楞次定律判断感应电流的步骤：○1确定原磁场的方向○2明确回路中磁通量变化情况.○3应用楞次定律的“增反减同”，确定感应电流磁场的方向.○4应用右手安培定则，确立感应电流方向.[例3] （2001上海综合，14）某实验小组用如图13-38所示的实验装置来验证楞次定律.当条形磁铁自上而下穿过固定的线圈时，通过电流计的感应电流方向是（）A.a→G→bB.先a→G→b，后b→G→aC.b→G→aD.先b→G→a,后a→G→b图13-38[解析] ○1确定原磁场的方向：条形磁铁在穿入线圈的过程中，磁场方向向下.○2明确回路中磁通量变化情况：向下的磁通量增加.○3由楞次定律的“增反减同”可知：线圈中感应电流产生的磁场方向向上.○4应用右手安培定则可以判断感应电流的方向为逆时针（俯视）即：从b→G→a.同理可以判断：条形磁铁穿出线圈过程中，向下的磁通量减小，由楞次定律可得：线圈中将产生顺时针的感应电流（俯视），电流从a→G→b.[答案] D[评价] 该题目关键在于对楞次定律的理解和应用以及对“穿过”二字的正确理解，它包括穿入和穿出两个过程.（3）楞次定律的另一种表述楞次定律的另一种表达为：感应电流的效果，总是要反抗产生感应电流的原因.[说明] 这里产生感应电流的原因，既可以是磁通量的变化，也可以是引起磁通量变化的相对运动或回路的形变.○1当电路的磁通量发生变化时，感应电流的效果就阻碍变化−−变形为阻碍原磁通−→量的变化.○2当出现引起磁量变化的相对运动时，感应电流的效果就阻碍变化−−拓展为阻碍−→（导体间的）相对运动，即“来时拒，去时留”.○3当回路发生形变时，感应电流的效果就阻碍回路发生形变.○4当线圈自身的电流发生变化时，感应电流的效果就阻碍原来的电流发生变化. 总之，如果问题不涉及感应电流的方向，则从楞次定律的另类表述出发的分析方法较为简便.[例4] 如图13-19所示，光滑固定导轨M 、N 水平放置，两根导体棒P 、Q 平行放于导轨上，形成一个闭合回路，当一条形磁铁从高处下落接近回路时（ ）图13-39A.P 、Q 将互相靠拢B.P 、Q 将互相远离C.磁铁的加速度仍为gD.磁铁的加速度小于g[解析] 方法一：设磁铁下端为N 极，如图13-40所示，根据楞次定律可判断出P 、Q 中感应电流方向，根据左手定则可判断P 、Q 所受安培力的方向，可见P 、Q 将互相靠拢，由于回路所受安培力的合力向下，由牛顿第三定律，磁铁将受到向上的反作用力，从而加速度小于g .当S 极为下端时，可得到同样的结果.图13-40方法二：根据楞次定律的另一种表述——感应电流的效果总是要反抗产生感应电流的原因，本题的“原因”是回路中磁通量的增加.归根结底是磁铁靠近回路，“效果”便是阻碍磁通量的增加和磁铁的靠近，所以P 、Q 将互相靠近，且磁铁的加速度小于g .[答案] AD2 法拉第电磁感应定律 自感（一）法拉第电磁感应定律（1）内容：电磁感应中线圈里的感应电动势眼穿过线圈的磁通量变化率成正比.（2）表达式：t E ∆∆Φ=或tn E ∆∆Φ=. （3）说明：○1式中的n 为线圈的匝数，∆Φ是线圈磁通量的变化量，△t 是磁通量变化所用的时间.t ∆∆Φ又叫磁通量的变化率. ○2∆Φ是单位是韦伯，△t 的单位是秒，E 的单位是伏特. ○3t n E ∆∆Φ=中学阶段一般只用来计算平均感应电动势，如果t∆∆Φ是恒定的，那么E 是稳恒的.[例1] 有一面积为S =100cm 2金属环，电阻为R =0.1Ω，环中磁场变化规律如图13-41所示，且磁场方向垂直环面向里，在t 1到t 2时间内，环中感应电流的方向如何？通过金属环的电量为多少？图13-41[分析] 由楞次定律可判断感应电流的方向.感应电量的计算为 R t tR t R E t I Q ∆Φ=∆∆∆Φ=∆=∆=，仅由电路电阻和磁通量变化决定，与发生磁通量变化的时间无关，本题推导的感应电量的计算表达式可以直接使用.[解析] （1）由楞次定律，可以判断金属环中感应电流方向为逆时针方向.（2）由图可知：磁感应强度的变化率为1212t t B B t B --=∆∆ ○1 线圈中的磁通量的变化率： S t t B B S t B t •--=∆∆=∆∆Φ1212 ○2 环中形成感应电流tR R t R E I ∆∆Φ=∆∆Φ==/ ○3 通过金属环的电量：t I Q ∆= ○4由○1○2○3○4解得：1.010)1.02.0()(212-⨯-=-=R S B B Q C=0.1C. （二）导线切割磁感线的感应电动势1.公式：E=BLv2.导线切割磁感线的感应电动势公式的几点说明：（1）公式仅适用于导体上各点以相同的速度切割匀强的磁场的磁感线的情况.（2）公式中的B 、v 、L 要求互相两两垂直.当L ⊥B ，L ⊥v ，而v 与B 成θ夹角时，导线切割磁感线的感应电动势大小为θsin BLv E =.（3）适用于计算当导体切割磁感线产生的感应电动势，当v 为瞬时速度时，可计算瞬时感应电动势，当v 为平均速度时，可计算平均电动势.（4）若导体棒不是直的，θsin BLv E =中的L 为切割磁感线的导体棒的有效长度.如图13-42中，棒的有效长度有ab 的弦长.图13-42[例2] （2001上海物理，22）（13分）半径为a 的圆形区域内有均匀磁场，磁感应强度为B =0.2T ，磁场方向垂直纸面向里，半径为b 的金属圆环与磁场同心放置，磁场与环面垂直，其中a =0.4m ，b =0.6m ，金属环上分别接有灯L 1、L 2，两灯的电阻均匀为R 0＝2Ω，一金属棒MN 与金属环接触良好，棒与环的电阻均忽略不计.（1）若棒以v 0=5m/s 的速率在环上向右匀速滑动，求棒滑过圆环直径00′的瞬间（如图13-43所示）MN 中的电动势和流过灯L 1的电流.图13-43（2）撤去中间的金属棒MN ，将右面的半圆环OL 2O ′以OO ′为轴向上翻转90°，若此时磁场随时间均匀变化，其变化率为s T t B /)/4(/π=∆∆，求L 1的功率.[解析] （1）棒通过圆环直径时切割磁感线的有效长度L =2a ，棒中产生的感应电动势为58.02.02⨯⨯===av B BLv E V=0.8V ○1 当不计棒和环的电阻时，直径OO ′两端的电压U =E =0.8V ，通过灯L 1电流的为 28.001==R U I A =0.4A. ○2 （2）右半圆环上翻90°后，穿过回路的磁场有效面积为原来的一半，221a S π='，磁场变化时在回路中产生的感应电动热为V V a t B S t E 23.04212=⨯=∆∆•'=∆∆Φ='ππ ○3 由L 1、L 2两灯相同，圆环电阻不计，所以每灯的电压均为E U '='21，L 1的功率为 2020211028.1)21(-⨯='='=R E R U P W. ○4 3.导体切割磁感线产生的感应电动势大小两个特例：（1）长为L 的导体棒在磁感应强度为B 的匀强磁场中以ω匀速转动，导体棒产生的感应电动势：⎪⎪⎪⎩⎪⎪⎪⎨⎧-===))((212121022212不同两段的代数和以任意点为轴时，）线速度（平均速度取中点位置以端点为轴时，（不同两段的代数和）以中点为轴时，L L B E L L B E E ωωω [例3] （2004两湖理综，19）一直升飞机停在南半球的地磁极上空.该处地磁场的方向竖直向上，磁感应强度为B ，直升飞机螺旋桨叶片的长度为l ，螺旋桨转动的频率为f ，顺着地磁场的方向看螺旋桨，螺旋桨顺时针方向转动.螺旋桨叶片的近轴端为a ，远轴端为b ，如图13-44所示.如果忽略a 到转轴中心线的距离，用ε表示每个叶片中的感应电动势，则（ ）A.B ft 2πε=，且a 点电势低于b 点电势B.B ft 22πε-=，且a 点电势低于b 点电势C.B ft 2πε=，且a 点电势高于b 点电势D.B ft 22πε=，且a 点电势高于b 点电势图13-44[解析] 对于螺旋桨叶片ab ，其切割磁感线的速度是其做圆周运动的线速度，螺旋桨不同点的线速度不同，但是满足R v ω='，可求其等效切割速度fl lv πω==2，运用法拉第电磁感应定律B ft Blv 2πε==，由右手定则判断电流的方向为由a 指向b ，在电源内部电流由低电势流向高电势，故选项A 是正确的.[答案] A（2）面积为S 的矩形线圈在匀强磁场B 中以角速度ω绕线圈平面内的任意轴匀速转动，产生的感应电动势：⎪⎩⎪⎨⎧===θωθωsin 0BS E E BS E 时，为线圈平面与磁感线夹角时，线圈平面与磁感线垂直时，线圈平面与磁感线平行 （三）自感1.自感现象：当导体中的电流发生变化，导体本身就产生感应电动势，这个电动势总是阻碍导体中原来的电流的变化，这种由于导体本身电流发生变化而产生的电磁感应现象，叫自感现象.2.自感现象的应用（1）通电自感：通电瞬间自感线圈处相当于断路.（2）断电自感：断电时自感线圈处相当于电源.○1当线圈中电阻≥灯丝电阻时，灯缓慢熄灭； ○2当线圈中电阻＜灯丝电阻时，灯闪亮后缓慢熄灭. 3.增大线圈自感系数的方法（1）增大线圈长度（2）增多单位长度上匝数（3）增大线圈截面积（口径）（4）线圈中插入铁芯4.日光灯（1）日光灯电路的组成和电路图：○1灯管：日光灯管的两端各有一个灯丝，灯管内有微量的氩和汞蒸气，灯管内涂有荧光粉.两个灯丝之间的气体导电荷发出紫外线，激发管壁上的荧光粉发出可见光.但要使管内气体导电所需电压比200V 的电源电压高得多.○2镇流器：ⅰ)结构：线圈和铁芯.ⅱ)原理：自感.ⅲ)作用：灯管启动时提供一个瞬时高压，灯管工作时降压限流.○3启动器ⅰ) 结构：电容、氖气、静触片、U形动触片、管脚、外壳.ⅱ)原理：热胀冷缩. ⅲ)作用：先接通电路，再瞬间断开电路，使镇流器产生瞬间高压.（2）日光灯电路的工作过程：合上开关，电源电压220V加在启动器两极间→氖气放电发出辉光→辉光产生的热量，使U形动触片膨胀伸长，与静触片接触接通电路→镇流器和灯丝中通过电流→氖气停止放电→动静触片分离→切断电路→镇流器产生瞬间高压，与电源电压加在一起，加在灯管两端→灯管中气体放电→日光灯发光.（3）日光灯启动后正常工作时，启动器断开，电流从灯管中通过.镇流器产生自感电动势起降压限流作用.3 电磁感应规律的综合应用法拉第电磁感应定律是电磁学的重点内容之一，其综合了力、热、静电场、直流电路、磁场等许多内容，反映在以下几个方面：1.因导体在切割运动或电路中磁通量的变化，产生感应电流，使导体受到安培力的作用，从而直接影响到导体或线圈的运动.[例1] （2002粤豫大综合，30）如图13-45所示，在一均匀磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动.杆ef及线框中导线的电阻都可不计.开始时，给ef一个向右的初速度，则（）A.ef将减速向右运动，但不是匀减速B.ef将匀减速向右运动，最后停止C.ef将匀速向右运动D.ef将往返运动图13-45[解析] 给ef一个向右的初速度，则ef产生感应电动势，回路中产生感应电流.由楞次定律可以判断，ef受到一个向左的安培力的作用而减速，随着ef的速度减小，ef产生的感应电动势减小，回路的感应电流减小，安培力减小，因此可以判断ef 是做加速度逐渐减小的减速运动.因此可知选项A 是正确的.[答案] A[例2] （2004北京理综，23）如图13-46甲所示，两根足够长的直金属导轨MN 、PQ 平行放置在倾角为θ的绝缘斜面上，两导轨间距为L .M 、P 两点间接有阻值R 的电阻.一根质量为m 的均匀直金属杆ab 放在两导轨上，并与导轨垂直，整套装置处于磁感应强度为B 的匀强磁场中，磁场方向的垂直斜面向下.导轨和金属杆的电阻可忽略.让ab 杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦.13-46 （1）由b 向a 方向看到的装置如图13-46乙所示，请在此图中画出ab 杆下滑过程中某时刻的受力示意图；（2）在加速下滑过程中，当ab 杆的速度大小为v 时，求此时ab 杆中的电流及其加速度的大小；（3）求在下滑过程中，ab 杆可以达到的速度最大值.[解析] （1）重力mg ，竖直向下；支撑力N ，垂直斜面向上；安培力F ，沿斜面向上.（2）当ab 杆速度为v 时，感应电动势E =B lv ，此时电路中电流RBlv R E I ==. ab 杆受到安培力Rv L B BIL F 22==， 根据牛顿运动定律，有Rv L B mg F mg ma 22sin sin -=-=θθ， mRv L B g a 22sin -=θ. （3）当θsin 22mg Rv L B =时，ab 杆达到最大速度v m .22sin L B mgR v m θ=. 2.以电磁感应现象为核心，综合力学各种不同的规律（如机械能、动量、牛顿运动定律）等内容形成的综合类问题.电学部分思路：将产生感应电动势的那部分电路等效为电源，如果在一个电路中切割磁感线的是几部分但又互相联系，可等效成电源的串并联，分析内外电路结构，应用闭合电路欧姆定律和部分电路欧姆定律理顺电学量之间的关系.力学部分思路：分析通电导体的受力情况及力的效果，应用牛顿定律、动量定理、动量守恒、动能定理、机械能守恒等规律理顺力学量之间的关系.[例3] （2001京春季，20）（12分）两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为l .导轨上面横放着两根导体棒ab 和cd ，构成矩形回路，如图13-47所示.两根导体棒的质量皆为m ，电阻皆为R ，回路中其余部分的电阻可不计.在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B .设两导体棒均可沿导轨无摩擦地滑行.开始时，棒cd 静止，棒ab 有指向棒cd 的初速度v 0.若两导体棒在运动中始终不接触，求：图13-47（1）在运动中产生的焦耳热最多是多少？（2）当ab 棒的速度变为初速度的43时，cd 棒的加速度是多少？ [解析] ab 棒向cd 棒运动时，两棒和导轨构成的回路面积变小，磁通量发生变化，于是产生感应电流.ab 棒受到与运动方向相反的安培力作用做减速运动，cd 棒则在安培力作用下做加速运动.在ab 棒的速度大于cd 棒的速度时，回路总有感应电流，ab 棒继续减速，cd 棒继续加速.两棒速度达到相同后，回路面积保持不变，磁通量不变化，不产生感应电流，两棒以相同的速度v 做匀速运动.（1）从初始至两棒达到速度相同的过程中，两棒总动量守恒，有mv mv 20= ○1根据能量守恒，整个过程中产生的总热量2022041)2(2121mv v m mv Q =-=○2 （2）设ab 棒的速度变为初速度的43时，cd 棒的速度为v ′，则由动量守恒可知v m v m mv '+=0043 ○3 此时回路中的感应电动势和感应电流分别为Bl v v E )43(0'-= ○4 R I 2ε= ○5此时cd 棒所受的安培力IBl F = ○6 cd 棒的加速度mF a = ○7 由以上各式，可得mRv l B a 4022=. ○8 3.电磁感应中的能量转化问题电磁感应过程实质是不同形式的能量转化的过程，电磁感应过程中产生的感应电流在磁场中必定受到安培力作用.因此要维持安培力存在，必须有“外力”克服安培力做功.此过程中，其他形式的能转化为能.“外力”克服安培力做多少功，就有多少其他形式的能转化为电能.当感应电流通过用电器时，电能又转化为其他形式的能.同理，安培力做功的过程，是电能转化为其他形式的能的过程，安培力做多少功就有多少电能转化为其他形式的能.因此电能求解思路主要有三种：○1利用克服安培力求解：电磁感应中产生的电能等于克服安培力所做的功. ○2得用能量守恒求解：开始的机械能总和与最后的机械能总和之差等于产生的电能.○3利用电路特征来求解：通过电路中所产生的电能来计算. [例4] 把一个矩形线圈从有理想边界的匀强磁场中匀速拉出（如图13-48），第一次速度为v 1，第二次速度为v 2且v 2=2v 1，则两种情况下拉力的功之比W 1/W 2= ，拉力的功率之比P 1/P 2= ，线圈中产生焦耳热之比Q 1/Q 2= .[解析] 设线圈的ab 边长为L ，bc 边长为L ′，整个线圈的电阻为R ，把ab 边拉出磁场时，cd 边以速度v 匀速运动切割磁感线产生感应电动势Blv E =.其电流方向从c 指向d ，线圈中形成的感应电流R BLv R E I == cd 边所受的安培力Rv L B BIL F 22== 为了维持线圈匀速运动，所需外力大小为Rv L B BIL F F 22=='= 因此拉出线圈过程外力的功v RL L B L F W '='=22 外力的功率222v RL B Fv P == 线圈中产生的焦耳热W v R L L B v L R R v L B Rt I Q ='='•==2222222由上面得出的W 、P 、Q 的表达式可知，两情况拉力的功、功率、线圈中的焦耳热之比分别为1∶2、1∶4、1∶2.[评价] 从题中可以看出，安培力做的功，与电路的消耗的电能是相同的.[例5] （2004河南理综，24）图13-49中a 1b 1c 1d 1和a 2b 2c 2d 2为在同一竖直面内的金属导轨，处在磁感应强度为B 的匀强磁场中，磁场方向垂直导轨所在的平面（纸面）向里.导轨的a 1b 1段与a 2b 2段是竖直的，距离为l 1；c 1d 1段与c 2d 2段也是竖直的，距离为l 2.x 1y 1与x 2y 2为两根用不可伸长的绝缘轻线相连的金属细杆，质量分别为m 1和m 2，它们都垂直于导轨并与导轨保持光滑接触.两杆与导轨构成的回路的总电阻为R .F 为作用于金属杆x 1y 1上的竖直向上的恒力.已知两杆运动到图示位置时，已匀速向上运动，求此时作用于两杆的重力的功率的大小和回路电阻上的热功率.[解析] 设杆向上运动的速度为v ，因杆的运动，两杆与导轨构成的回路的面积减少，从而磁通量也减少，由法拉第电磁感应定律，回路中的感应电动势的大小v l l B E )(12-=回路中的电流RE I = 电流沿顺时针方向，两金属杆都要受到安培力作用，作用于杆x 1y 1的安培力为 11BIlF =（方向向上）作用于杆x 2y 2的安培力为22BIl F =（方向向下）当杆匀速运动时，根据牛顿第二定律有02121=-+--F F g m g m F解以上各式[]2122211221)()()()(l l B Rg m m F v l l B g m m F I -+-=-+-=作用于两杆的重力功率的大小gv m m P )(21+=电阻上的热功率.)()()()()(21221212122212R l l B g m m F Q g m m R l l B g m m F P RI Q ⎥⎦⎤⎢⎣⎡-+-=+-+-== 4.电磁感应中的图象问题电磁感应中常涉及磁感应强度B 、磁通量Φ、感应电动势E 和感应电流I 随时间t 变化的图象，即B -t 图象、Φ-t 图象、E -t 图象和I -t 图象.对于切割磁感线产生感应电动势和感应电流的情况，还常涉及感应电动势E 和感应电流I 随线圈位移x 变化的图象，即E -x 图象和I -x 图象.这些图象问题大体上可分为两类：○1由给定的电磁感应过程选出或画出正确的图象. ○2由给定的有关图象分析电磁感应过程，求解相应的物理量. 不管是何种类型，电磁感应中的图象问题常需利用右手定则、楞次定律和法拉第电磁感应定律等规律分析解决.[例6] （2004内蒙理综，19）一矩形线圈位于一随时间t 变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图13-50所示.以I 表示线圈中的感应电流，以图中的线圈上所示方向的电流为正，则图13-51的I -t 图正确的是（ ）图13-50图13-51[解析] 由图象可知，在0到1秒的时间内，磁感应强度均匀增大，那么感应电流的方向为逆时针方向，与图示电流方向相反，为负值，排除B 、C 选项.根据法拉第电磁感应定律，其大小t S B t ∆•∆=∆∆Φ=ε，Rt S B R E I •∆•∆==为一定值，在2到3秒和4到5秒内，磁感应强度不变，磁通量不变，无感应电流生成，D 错误，所以A 选项感应强度不变，磁通量不变，无感应电流生成，D 错误，所以A 选项正确.[答案] A。

初三电磁感应练习题及答案练习题1：1. 一个导线以2.0m/s的速度从一个均匀磁场中通过，磁感应强度为0.4T，导线长度为0.5m。

求导线所受的感应电动势大小。

2. 一个长度为3.0m的导线以10m/s的速度垂直通过一个磁感应强度为1.5T的磁场，求导线两端之间的感应电势差。

3. 一个矩形导线框架的长边长度为2.0m，短边长度为0.5m，框架的整体电阻为6.0Ω。

当磁感应强度为0.8T时，框架被拉动，导线切割磁力线的速度恒定为3.0m/s。

求在导线上出现的电动势大小。

答案：1. 感应电动势的大小与磁感应强度、导线长度和导线在磁场中的速度有关。

根据公式E = B*d*l*v，其中B为磁感应强度，d为导线长度，l为导线在磁场中的速度，v为导线长度。

将已知值代入计算，得到E = 0.4T * 0.5m * 2.0m/s = 0.4V。

故导线所受的感应电动势大小为0.4V。

2. 感应电势差的大小取决于磁感应强度、导线长度和导线在磁场中的速度之积。

根据公式∆V = B*l*v，其中B为磁感应强度，l为导线长度，v为导线在磁场中的速度。

将已知值代入计算，得到∆V = 1.5T * 3.0m * 10m/s = 45V。

导线两端之间的感应电势差为45V。

3. 在导线上出现的电动势大小取决于磁感应强度、导线长度、导线在磁场中的速度和导线的电阻之积。

根据公式E = B*d*l*v/R，其中B为磁感应强度，d为导线长度，l为导线在磁场中的速度，R为导线的电阻。

将已知值代入计算，得到E = 0.8T * 3.0m * 2.0m * 0.5m/s / 6.0Ω = 0.8V。

在导线上出现的电动势大小为0.8V。

练习题2：1. 一个磁感应强度为0.5T的磁场垂直于一个半径为0.2m的圆环，圆环的电阻为2.0Ω。

圆环以5rad/s的角速度绕垂直磁场线旋转，求圆环上出现的感应电动势大小。

2. 一个长度为4.0m的直导线绕过一个半径为2.0m的圆形电感线圈，电感线圈中有100个匝。

高考物理：带你攻克电磁感应中的典型例题（附解析）例1、如图所示，有一个弹性的轻质金属圆环，放在光滑的水平桌面上，环中央插着一根条形磁铁．突然将条形磁铁迅速向上拔出，则此时金属圆环将（）A. 圆环高度不变，但圆环缩小B. 圆环高度不变，但圆环扩张C. 圆环向上跳起，同时圆环缩小D. 圆环向上跳起，同时圆环扩张解析：在金属环中磁通量有变化，所以金属环中有感应电流产生，按照楞次定律解决问题的步骤一步一步进行分析，分析出感应电流的情况后再根据受力情况考虑其运动与形变的问题．也可以根据感应电流的磁场总阻碍线圈和磁体间的相对运动来解答。

当磁铁远离线圈时，线圈和磁体间的作用力为引力，由于金属圆环很轻，受的重力较小，因此所受合力方向向上，产生向上的加速度．同时由于线圈所在处磁场减弱，穿过线圈的磁通量减少，感应电流的磁场阻碍磁通量减少，故线圈有扩张的趋势。

所以D选项正确。

一、电磁感应中的力学问题导体切割磁感线产生感应电动势的过程中，导体的运动与导体的受力情况紧密相连，所以，电磁感应现象往往跟力学问题联系在一起。

解决这类电磁感应中的力学问题，一方面要考虑电磁学中的有关规律，如安培力的计算公式、左右手定则、法拉第电磁感应定律、楞次定律等；另一方面还要考虑力学中的有关规律，如牛顿运动定律、动量定理、动能定理、动量守恒定律等。

例2、如图1所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻。

一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直。

整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下，导轨和金属杆的电阻可忽略。

让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦。

（1）由b向a方向看到的装置如图2所示，请在此图中画出ab 杆下滑过程中某时刻的受力示意图；（2）在加速下滑过程中，当ab杆的速度大小为v时，求此时ab 杆中的电流及其加速度的大小；（3）求在下滑过程中，ab杆可以达到的速度最大值。

初中电磁感应专题练习(含详细答案)
一、选择题
1. 一个导线在磁场中匀速向右移动，感应电动势的方向如何？
A. 由左向右
B. 由右向左
C. 没有感应电动势
D. 无法确定
答案：B
2. 带电粒子在磁场中匀速运动，运动轨迹如何？
A. 直线运动
B. 圆形运动
C. 抛物线运动
D. 双曲线运动
答案：B
二、计算题
1. 一个弯曲的导线长为10cm，导线中有一个电流I=2A，若在
导线处有一个磁感应强度为B=3T的磁场，求电动势的大小为多少？
解答：
$\mathcal{E}=Blv=\frac{1}{2}Blv=\frac{1}{2}Blsin\theta=\frac{1}{2} \times 3 \times 0.1 \times 2=\frac{3}{20}$V。

三、简答题
1. 什么是电磁感应？
电磁感应是指导体中的电子受到磁场的作用从而在导体两端产
生的电动势。

2. 什么是法拉第电磁感应定律？
法拉第电磁感应定律指出，当导体中的磁力线发生变化时，沿
着导体的任意闭合回路中就会产生感应电动势，其大小与磁通量的
变化率成正比，方向满足楞次定律。

3. 什么是楞次定律？
楞次定律指出，当导体内有感应电流时，该电流所发出的磁场的方向是这样的，即它所引起的磁通量的变化总是阻碍引起这种变化的原因。

4. 什么情况下会产生感应电流？
当导体在磁场中发生运动或被磁场线穿过而发生变化时，就会在导体中产生感应电流。

典型例例1： 关于感应电动势，下列说法正确的是（ ） A ．穿过回路的磁通量越大，回路中的感应电动势就越大 B ．穿过回路的磁通量变化量越大，回路中的感应电动势就越大 C ．穿过回路的磁通量变化率越大，回路中的感应电动势就越大D ．单位时间内穿过回路的磁通量变化量越大，回路中的感应电动势就越大 【解析】感应电动势E 的大小与磁通量变化率t∆∆φ成正比，与磁通量φ、磁通量变化量φ∆无直接联系。

A 选项中磁通量φ很大时，磁通量变化率t∆∆φ可能很小，这样感应电动势E 就会很小，故A 错。

B 选项中φ∆很大时，若经历时间很长，磁通量变化率t∆∆φ仍然会很小，感应电动势E 就很小，故B 错。

D 选项中单位时间内穿过回路的磁通量变化量即磁通量变化率t∆∆φ，它越大感应电动势E 就越大，故D 对。

答案：CD【总结】感应电动势的有无由磁通量变化量φ∆决定，φ∆≠0是回路中存在感应电动势的前提，感应电动势的大小由磁通量变化率t ∆∆φ决定，t∆∆φ越大，回路中的感应电动势越大，与φ、φ∆无关。

例2：一个面积S=4×10-2m 2，匝数N=100的线圈，放在匀强磁场中，磁场方向垂直线圈平面，磁场的磁感应强度B 随时间变化规律为△B /△t=2T/s ，则穿过线圈的磁通量变化率t∆∆φ为 Wb/s ，线圈中产生的感应电动势E= V 。

【解析】根据磁通量变化率的定义得t∆∆φ= S △B /△t=4×10-2×2 Wb/s=8×10-2Wb/s 由E=N △φ/△t 得E=100×8×10-2V=8V 答案：8×10-2；8【总结】计算磁通量φ=BScos θ、磁通量变化量△φ=φ2-φ1、磁通量变化率△φ/△t 时不用考虑匝数N ，但在求感应电动势时必须考虑匝数N ，即E=N △φ/△t 。

同样，求安培力时也要考虑匝数N ，即F=NBIL ，因为通电导线越多，它们在磁场中所受安培力就越大，所以安培力也与匝数N 有关。

电磁感应中的各种题型一．电磁感应中的“双杆问题”电磁感应中“双杆问题”是学科内部综合的问题，涉及到电磁感应、安培力、牛顿运动定律和动量定理、动量守恒定律及能量守恒定律等1.“双杆”向相反方向做匀速运动：当两杆分别向相反方向运动时，相当于两个电池正向串联。

[例1] 两根相距d=0.20m的平行金属长导轨固定在同一水平面内，并处于竖直方向的匀强磁场中，磁场的磁感应强度B=0.2T，导轨上面横放着两条金属细杆，构成矩形回路，每条金属细杆的电阻为r=0.25Ω，回路中其余部分的电阻可不计。

已知两金属细杆在平行于导轨的拉力的作用下沿导轨朝相反方向匀速平移，速度大小都是v=5.0m/s，如图所示，不计导轨上的摩擦。

（1）求作用于每条金属细杆的拉力的大小。

（2）求两金属细杆在间距增加0.40m的滑动过程中共产生的热量。

2.“双杆”同向运动，但一杆加速另一杆减速：当两杆分别沿相同方向运动时，相当于两个电池反向串联。

[例2] 两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L。

导轨上面横放着两根导体棒ab和cd，构成矩形回路，如图所示。

两根导体棒的质量皆为m，电阻皆为R，回路中其余部分的电阻可不计。

在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B。

设两导体棒均可沿导轨无摩擦地滑行。

开始时，棒cd静止，棒ab有指向棒cd 的初速度v0。

若两导体棒在运动中始终不接触，求：（1）在运动中产生的焦耳热最多是多少。

（2）当ab棒的速度变为初速度的3/4时，cd棒的加速度是多少？3. “双杆”中两杆都做同方向上的加速运动。

：“双杆”中的一杆在外力作用下做加速运动，另一杆在安培力作用下做加速运动，最终两杆以同样加速度做匀加速直线运动。

[例3]（2003年全国理综卷）如图所示，两根平行的金属导轨，固定在同一水平面上，磁感应强度B=0.50T的匀强磁场与导轨所在平面垂直，导轨的电阻很小，可忽略不计。

导轨间的距离l=0.20m。

电磁感应的典型计算1 如图所示，一与水平面夹角为θ=37°的倾斜平行金属导轨，两导轨足够长且相距L=0.2m，另外两根水平金属杆MN和PQ的质量均为m=0.01kg，可沿导轨无摩擦地滑动，MN杆和PQ杆的电阻均为R=0.2Ω(倾斜金属导轨电阻不计)，MN杆被两个垂直于导轨的绝缘立柱挡住，整个装置处于匀强磁场内，磁场方向垂直于导轨平面向上，磁感应强度B=1.0T．PQ杆在恒定拉力F作用下由静止开始向上加速运动，拉力F垂直PQ杆沿导轨平面向上，当运动位移x=0.1 m时PQ杆达到最大速度，此时MN杆对绝缘立柱的压力恰好为零(g取10m/s2，sin 37°=0.6 ，cos 37°=0.8)．求：(1) PQ杆的最大速度v m， (2)当PQ杆加速度时，MN杆对立柱的压力；(3)PQ杆由静止到最大速度过程中回路产生的焦耳热Q．解：（1）PQ达到最大速度时，关于电动势为：E m=BLv m，感应电流为：I m=REm2，根据MN杆受力分析可得：mg sinθ=BI m L，联立解得：v m=22sin2LBRmg=0.6m/s；（2）当PQ的加速度a=2 m/s2 时，对PQ根据牛顿第二定律可得：F－mg sinθ－BIL=ma，对MN根据共点力的平衡可得：BIL+F N－mg sinθ=0，PQ达到最大速度时，有：F－mg sinθ－BI m L=0，联立解得：F N=0.02N，根据牛顿第三定律可得对立柱的压力F N=0.02N；（3）PQ由静止到最大速度的过程中，根据功能关系可得：F x =221mmv+mgx sinθ+Q，解得：Q=4.2×10-3 J．答：（1）PQ杆的最大速度为0.6m/s；（2）当PQ杆加速度a=2m/s2时，MN杆对立柱的压力为0.02N （3）PQ杆由静止到最大速度回路产生的焦耳热为4.2×10-3 J．2 如图所示，平行金属导轨与水平面间夹角均为θ=37°，导轨间距为lm，电阻不计，导轨足够长．两根金属棒 ab 和a′b′的质量都是0.2kg，电阻都是1Ω，与导轨垂直放置且接触良好，金属棒a′b′和导轨之间的动摩擦因数为0.5，设金属棒a′b′受到的最大静摩擦力等于滑动摩擦力．金属棒ab和导轨无摩擦，导轨平面PMKO处存在着垂直轨道平面向上的匀强磁场，导轨平面PMNQ处存在着沿轨道平面向上的匀强磁场，磁感应强度B的大小相同．用外力让a′b′固定不动，将金属棒ab由静止释放，当ab下滑速度达到稳定时，整个回路消耗的电功率为18W．求：（1）ab 棒达到的最大速度；（2）ab棒下落了 30m 高度时，其下滑速度已经达到稳定，此过程中回路电流产生的焦耳热Q；（3）在ab棒下滑过程中某时刻将a′b′固定解除，为确保a′b′始终保持静止，则a′b′固定解除时ab棒的速度大小满足什么条件？（ g=10m/s2，sin37°=0.6，cos37°=0.8 ）解：（1）ab 棒达到最大速度时做匀速运动，其重力功率等于整个回路消耗的电功率，则有：mg sinθ•v m=P电，则得：ab棒的最大速度为：v m==m/s=15m/s；由P电==，得：B==T=0.4T（2）根据能量守恒得：mgh=Q+则得：Q=mgh-=0.2×10×30J-×0.2×152 =37.5 J（3）将a′b′固定解除，为确保a′b′始终保持静止，则对于a′b′垂直于斜面方向有：N=mg cos37°+BIL，平行于斜面方向有：mg sin37°≤f m=μN解得：I ≥2A对于ab棒：E=I•2R，E=BLv，则得：v=≥m/s=10m/s故ab的速度应满足的条件是：10m/s≤v≤15m/s答：（1）ab 棒达到的最大速度是15m/s；（2）ab棒下落了30m 高度时，其下滑速度已经达到稳定，此过程中回路电流产生的焦耳热Q是37.5J；（3）在ab棒下滑过程中某时刻将a′b′固定解除，为确保a′b′始终保持静止，则a′b′固定解除时ab棒的速度大小满足的条件是10m/s≤v≤15m/s3 如图所示，两电阻不计的足够长光滑平行金属导轨与水平面夹角为θ，导轨间距为L，所在平面的正方形区域abcd内存在有界匀强磁场，磁感应强度为B，方向垂直斜面向上．将甲乙两电阻阻值相同、质量均为m的相同金属杆如图放置在导轨上，甲金属杆处在磁场的上边界，甲乙相距L．静止释放两金属杆的同时，在甲金属杆上施加一个沿着导轨向下的外力F，使甲金属杆在运动过程中始终做沿导轨向下的匀加速直线运动，加速度大小g sinθ，乙金属杆刚进入磁场时，发现乙金属杆作匀速运动．（1）求乙刚进入磁场时的速度（2）甲乙的电阻R为多少；（3）乙刚释放时t=0，写出从开始释放到乙金属杆离开磁场，外力F随时间t的变化关系；（4 ）若从开始释放到乙金属杆离开磁场，乙金属杆中共产生热量Q，试求此过程中外力F对甲做的功．解：⑴在乙尚未进入磁场中的过程中，甲、乙的加速度相同，设乙刚进入磁场时的速度v乙刚进入磁场时，对乙由根据平衡条件得(2)设乙从释放到刚进入磁场过程中做匀加速直线运动所需要的时间为设乙从进入磁场过程至刚离开磁场的过程中做匀速直线运动所需要的时间为设乙离开磁场时，甲的速度设甲从开始释放至乙离开磁场的过程中的位移为x根据能量转化和守恒定律得：4 如图所示，倾斜角θ=30°的光滑倾斜导体轨道（足够长）与光滑水平导体轨道连接。

【例1】 （2004，上海综合）发电的基本原理是电磁感应。

发现电磁感应现象的科学家是（ ）A ．安培B ．赫兹C ．法拉第D ．麦克斯韦解析：该题考查有关物理学史的知识，应知道法拉第发现了电磁感应现象。

答案：C【例2】发现电流磁效应现象的科学家是___________，发现通电导线在磁场中受力规律的科学家是__________，发现电磁感应现象的科学家是___________，发现电荷间相互作用力规律的的科学家是___________。

解析：该题考查有关物理学史的知识。

答案：奥斯特 安培 法拉第 库仑☆☆对概念的理解和对物理现象的认识【例3】下列现象中属于电磁感应现象的是（ ）A ．磁场对电流产生力的作用B ．变化的磁场使闭合电路中产生电流C ．插在通电螺线管中的软铁棒被磁化D ．电流周围产生磁场解析：电磁感应现象指的是在磁场产生电流的现象，选项B 是正确的。

答案：B★巩固练习 1. ）A ．磁感应强度越大的地方，磁通量越大B ．穿过某线圈的磁通量为零时，由B =SΦ可知磁通密度为零 C ．磁通密度越大，磁感应强度越大D ．磁感应强度在数值上等于1 m 2的面积上穿过的最大磁通量解析：B 答案中“磁通量为零”的原因可能是磁感应强度（磁通密度）为零，也可能是线圈平面与磁感应强度平行。

答案：CD 2. ）A ．Wb/m 2B ．N/A ·mC ．kg/A ·s 2D ．kg/C ·m解析：物理量间的公式关系，不仅代表数值关系，同时也代表单位.答案：ABC 3. ）A ．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流B ．只要闭合导线做切割磁感线运动，导线中就一定有感应电流C ．若闭合电路的一部分导体不做切割磁感线运动，闭合电路中一定没有感应电流D ．当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应 电流答案：D4.在一长直导线中通以如图所示的恒定电流时，套在长直导线上的闭合线环（环面与导线垂直，长直导线通过环的中心），当发生以 ）A ．保持电流不变，使导线环上下移动B ．保持导线环不变，使长直导线中的电流增大或减小C ．保持电流不变，使导线在竖直平面内顺时针（或逆时针）转动D ．保持电流不变，环在与导线垂直的水平面内左右水平移动解析：画出电流周围的磁感线分布情况。

姓名：_______________班级：_______________考号：_______________题号一、选择题二、填空题三、计算题四、多项选择总分得分一、选择题（每空？分，共？分）1、彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，下图中穿过线圈的磁通量可能为零的是2、伟大的物理学家法拉第是电磁学的奠基人，在化学、电化学、电磁学等领域都做出过杰出贡献，下列陈述中不符合历史事实的是（）A．法拉第首先引入“场”的概念来研究电和磁的现象B．法拉第首先引入电场线和磁感线来描述电场和磁场C．法拉第首先发现了电流的磁效应现象D．法拉第首先发现电磁感应现象并给出了电磁感应定律3、如图所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂直，则穿过两环的磁通量Φa和Φb大小关系为：A.Φa＞ΦbB.Φa＜ΦbC.Φa＝ΦbD.无法比较4、关于感应电动势大小的下列说法中，正确的是（）A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大评卷人得分B．线圈中磁通量越大，产生的感应电动势一定越大C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D．线圈中磁通量变化越快，产生的感应电动势越大5、对于法拉第电磁感应定律，下面理解正确的是A．穿过线圈的磁通量越大，感应电动势越大B．穿过线圈的磁通量为零，感应电动势一定为零C．穿过线圈的磁通量变化越大，感应电动势越大D．穿过线圈的磁通量变化越快，感应电动势越大6、如图所示，均匀的金属长方形线框从匀强磁场中以匀速V拉出，它的两边固定有带金属滑轮的导电机构，金属框向右运动时能总是与两边良好接触，一理想电压表跨接在PQ两导电机构上，当金属框向右匀速拉出的过程中，电压表的读数：（金属框的长为a，宽为b，磁感应强度为B）A．恒定不变，读数为BbV B．恒定不变，读数为BaVC．读数变大 D．读数变小7、如图所示，平行于y轴的导体棒以速度v向右匀速直线运动，经过半径为R、磁感应强度为B的圆形匀强磁场区域，导体棒中的感应电动势ε与导体棒位置x关系的图像是8、如图所示，一个高度为L的矩形线框无初速地从高处落下，设线框下落过程中，下边保持水平向下平动。

《电磁感应》练习题高二级_______班姓名______________ _______________号1．B 2. A 3. A4．B 5. BCD6．CD7. D8. C一.选择题1．下面说法正确的是（）A．自感电动势总是阻碍电路中原来电流增加B．自感电动势总是阻碍电路中原来电流变化. C．电路中的电流越大，自感电动势越大D．电路中的电流变化量越大，自感电动势越大2. 如图所示，一个矩形线圈与通有相同大小电流的平行直导线在同一平面，而且处在两导线的中央，则（ A ）A．两电流方向相同时，穿过线圈的磁通量为零B．两电流方向相反时，穿过线圈的磁通量为零C．两电流同向和反向时，穿过线圈的磁通量大小相等D．因两电流产生的磁场不均匀，因此不能判断穿过线圈的磁通量是否为零3. 一矩形线圈在匀强磁场中向右做加速运动如图所示, 设磁场足够大, 下面说法正确的是( A )A. 线圈中无感应电流, 有感应电动势B .线圈中有感应电流, 也有感应电动势C. 线圈中无感应电流, 无感应电动势D. 无法判断4．如图所示，AB为固定的通电直导线，闭合导线框P与AB在同一平面内。

当P远离AB做匀速运动时，它受到AB的作用力为（ B ）A．零B．引力，且逐步变小C．引力，且大小不变D．斥力，且逐步变小5. 长0.1m的直导线在B＝1T的匀强磁场中，以10m/s的速度运动，导线中产生的感应电动势：( )A．一定是1V B．可能是0.5V C．可能为零D．最大值为1V6．如图所示，在一根软铁棒上绕有一个线圈，a、b是线圈的两端，a、b分别与平行导轨M、N相连，有匀强磁场与导轨面垂直，一根导体棒横放在两导轨上，要使a点的电势均比b点的电势高，则导体棒在两根平行的导轨上应该（BCD ）A．向左加速滑动B．向左减速滑动C．向右加速滑动D．向右减速滑动7．关于感应电动势，下列说法正确的是（）A．穿过闭合电路的磁感强度越大，感应电动势就越大B．穿过闭合电路的磁通量越大，感应电动势就越大C．穿过闭合电路的磁通量的变化量越大，其感应电动势就越大D．穿过闭合电路的磁通量变化的越快，其感应电动势就越大4题5题8．恒定的匀强磁场中有一圆形的闭合导体线圈，线圈平面垂直于磁场方向，要使线圈中能产生感应电流，线圈在磁场中应做 （ ） A ．线圈沿自身所在的平面做匀速运动 B ．线圈沿自身所在的平面做匀加速运动 C ．线圈绕任意一条直径转动 D ．线圈沿磁场方向平动9．将一磁铁缓慢或迅速地插到闭和线圈中的同一位置，两次发生变化的物理量不同的是（ ）A 、磁通量的变化量B 、磁通量的变化率C 、感应电流的电流强度D 、消耗的机械功率10．如图所示，一长直导线在纸面内，导线一侧有一矩形线圈，且线圈一边M 与通电导线平行，要使线圈中产生感应电流，下列方法可行的是（ ） A 、保持M 边与导线平行线圈向左移动 B 、保持M 边与导线平行线圈向右移动C 、线圈不动，导线中电流减弱D 、线圈不动，导线中电流增强E 、线圈绕M 边转动 F11. 如图所示，将一线圈放在一匀强磁场中，线圈平面平行于磁感线，则线圈中有感应电流产生的是（ ）A 、当线圈做平行于磁感线的运动B 、当线圈做垂直于磁感线的平行运动C 、当线圈绕M 边转动D 、当线圈绕N 边转动12．如图所示，虚线所围的区域内有一匀强磁场，闭和线圈从静止开始运动，此时如果使磁场对线圈下边的磁场力方向向下，那么线圈应（ ） A 、向右平动 B 、向左平动 C 、以M 边为轴转动D 、以上都不对13．竖直放置的金属框架处于水平的匀强磁场中，如图所示，一长直金属棒AB 可沿框自由运动，当AB 由静止开始下滑一段时间后合上S ，则AB 将做（ ）A 、 匀速运动B 、加速运动C 、减速运动D 、无法判定14．如图所示，边长为h 的矩形线框从初始位置由静止开始下落，进入一水平的匀强磁场，且磁场方向与线框平面垂直。

电磁感应实验练习题计算磁场变化引起的感应电动势对于电磁感应实验中计算磁场变化引起的感应电动势，我们需要首先了解电磁感应的基本原理。

根据法拉第电磁感应定律，当磁场的变化穿过一定的导体回路时，会产生感应电动势。

感应电动势的计算公式为：ε = -N ∆Φ/∆t其中，ε表示感应电动势，N表示线圈的匝数，∆Φ表示磁通量的变化量，∆t表示磁场变化的时间。

下面，我们通过练习题来计算磁场变化引起的感应电动势。

练习题一：一个螺线管有100个匝，截面积为0.01平方米。

当磁感应强度从0.2特斯拉增加到0.6特斯拉，变化所用的时间为2秒。

求在这个过程中产生的感应电动势。

解答一：根据感应电动势的计算公式，我们可以得到：N = 100A = 0.01平方米∆B = 0.6特斯拉 - 0.2特斯拉 = 0.4特斯拉∆t = 2秒感应电动势ε = -N ∆Φ/∆t而磁通量Φ可以表示为磁感应强度B乘以面积A，即∆Φ = BΔA ∆Φ = ∆B * A = 0.4特斯拉 * 0.01平方米 = 0.004特斯拉·平方米代入计算公式，得到：ε = -N ∆Φ/∆t= -100 * 0.004特斯拉·平方米 / 2秒= -0.2伏特答案：在这个过程中，产生的感应电动势为0.2伏特。

练习题二：一个平行板电容器的板间距离为0.02米，两个平行板上的电压为5伏特。

当板间的磁感应强度发生变化时，感应电动势为多少？解答二：根据感应电动势的计算公式，我们可以得到：N = 1（由于只有一对平行板）A = 0.02平方米∆B = 变化后的磁感应强度 - 变化前的磁感应强度 = B2 - B1∆t = 1秒（假设变化所用的时间为1秒）感应电动势ε = -N ∆Φ/∆t在这个情况下，磁通量Φ仍然可以表示为磁感应强度B乘以面积A，即∆Φ = BΔA∆Φ = ∆B * A = (B2 - B1) * 0.02平方米代入计算公式，得到：ε = -N ∆Φ/∆t= -(B2 - B1) * 0.02平方米 / 1秒= -0.02(B2 - B1)伏特答案：在这个过程中，感应电动势为-0.02(B2 - B1)伏特。

一、选择题1．如图所示，两根足够长且平行的金属导轨置于磁感应强度为 B = 3 T 的匀强磁场中，磁场的方向垂直于导轨平面，两导轨间距 L =0.1m ，导轨左端连接一个电阻 R =0.5Ω，其余电阻不计，导轨右端连一个电容器C = 2.5 ⨯1010 pF ，有一根长度为 0.2m 的导体棒 ab ，a 端与导轨下端接 触良好，从图中实线位置开始，绕 a 点以角速度ω = 4 rad/s 顺时针匀速 转动 75°，此过程通过电阻 R 的电荷量为（ ）A ．3 ⨯10-2 CB ．23⨯10-3C C ．（30 + 23） ⨯10-3 CD ．（30 - 23） ⨯10-3 C C解析：C 在导体棒ab 绕a 点以角速度ω = 4 rad/s 顺时针匀速转动75°的过程中，由电磁感应所产生的电荷量Q 1=232BL R RΦ==-2310⨯C 同时还会给电容器C 充电，充电后C 对R 放电的电荷量Q 2=2BL 2Cω=-32310⨯C最终通过电阻R 的电荷量为Q =Q 1+Q 2=3(3023)10-+⨯ C故选C 。

2．如图所示，垂直纸面向里的匀强磁场的区域宽度为2a ，磁感应强度的大小为B 。

一边长为a 、电阻为4R 的正方形均匀导线框ABCD 从图示位置沿水平向右方向以速度v 匀速穿过磁场区域，下列图中线框A 、B 两端电压U AB 与线框移动距离x 的关系图象正确的是（ ）A ．B ．C ．D ． D解析：D由楞次定律判断可知，在线框穿过磁场的过程中，A 点的电势始终高于B 的电势，则U AB 始终为正值。

AB 、DC 两边切割磁感线时产生的感应电动势为E Bav =在0−a 内，AB 切割磁感线，AB 两端的电压是路端电压，则AB 3344U E Bav == 在a −2a 内，线框完全在磁场中运动，穿过线框的磁通量没有变化，不产生感应电流，则AB U E Bav ==在2a −3a 内，A 、B 两端的电压等于路端电压的13，则 AB 1144U E Bav == 故D 正确。
