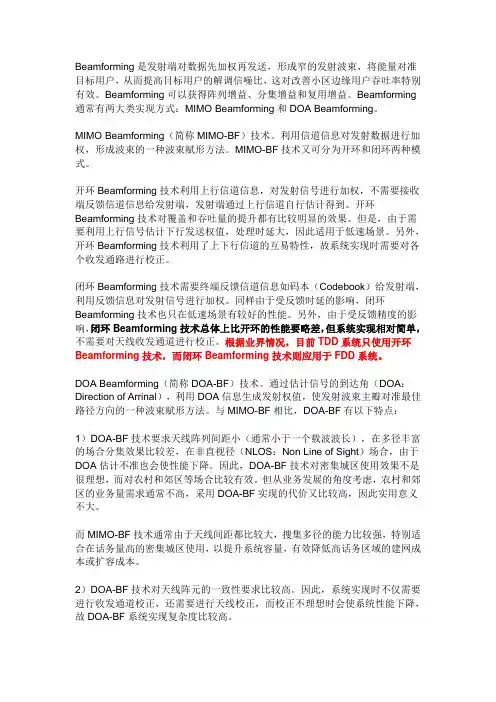

Beamforming是发射端对数据先加权再发送，形成窄的发射波束，将能量对准目标用户，从而提高目标用户的解调信噪比，这对改善小区边缘用户吞吐率特别有效。
Beamforming可以获得阵列增益、分集增益和复用增益。
Beamforming 通常有两大类实现方式：MIMO Beamforming和DOA Beamforming。
MIMO Beamforming（简称MIMO-BF）技术。
利用信道信息对发射数据进行加权，形成波束的一种波束赋形方法。
MIMO-BF技术又可分为开环和闭环两种模式。
开环Beamforming技术利用上行信道信息，对发射信号进行加权，不需要接收端反馈信道信息给发射端，发射端通过上行信道自行估计得到。
开环Beamforming技术对覆盖和吞吐量的提升都有比较明显的效果。
但是，由于需要利用上行信号估计下行发送权值，处理时延大，因此适用于低速场景。
另外，开环Beamforming技术利用了上下行信道的互易特性，故系统实现时需要对各个收发通路进行校正。
闭环Beamforming技术需要终端反馈信道信息如码本（Codebook）给发射端，利用反馈信息对发射信号进行加权。
同样由于受反馈时延的影响，闭环Beamforming技术也只在低速场景有较好的性能。
另外，由于受反馈精度的影响，闭环Beamforming技术总体上比开环的性能要略差，但系统实现相对简单，不需要对天线收发通道进行校正。
根据业界情况，目前TDD系统只使用开环Beamforming技术，而闭环Beamforming技术则应用于FDD系统。
DOA Beamforming（简称DOA-BF）技术。
通过估计信号的到达角（DOA：Direction of Arrinal），利用DOA信息生成发射权值，使发射波束主瓣对准最佳路径方向的一种波束赋形方法。
与MIMO-BF相比，DOA-BF有以下特点：1）DOA-BF技术要求天线阵列间距小（通常小于一个载波波长），在多径丰富的场合分集效果比较差，在非直视径（NLOS：Non Line of Sight）场合，由于DOA估计不准也会使性能下降。

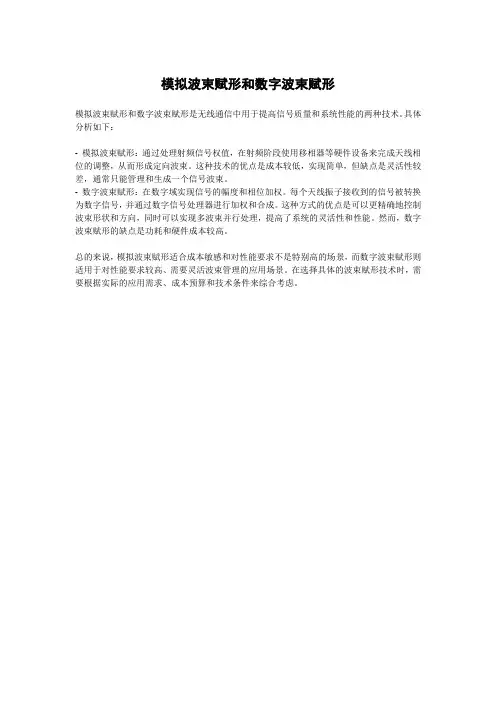

模拟波束赋形和数字波束赋形
模拟波束赋形和数字波束赋形是无线通信中用于提高信号质量和系统性能的两种技术。
具体分析如下：
-模拟波束赋形：通过处理射频信号权值，在射频阶段使用移相器等硬件设备来完成天线相位的调整，从而形成定向波束。
这种技术的优点是成本较低，实现简单，但缺点是灵活性较差，通常只能管理和生成一个信号波束。
-数字波束赋形：在数字域实现信号的幅度和相位加权。
每个天线振子接收到的信号被转换为数字信号，并通过数字信号处理器进行加权和合成。
这种方式的优点是可以更精确地控制波束形状和方向，同时可以实现多波束并行处理，提高了系统的灵活性和性能。
然而，数字波束赋形的缺点是功耗和硬件成本较高。
总的来说，模拟波束赋形适合成本敏感和对性能要求不是特别高的场景，而数字波束赋形则适用于对性能要求较高、需要灵活波束管理的应用场景。
在选择具体的波束赋形技术时，需要根据实际的应用需求、成本预算和技术条件来综合考虑。
zf波束赋形ZF波束赋形引言：ZF波束赋形是一种利用智能天线阵列技术实现的无线通信技术，通过对天线中的每个元件的信号相位和振幅进行精确控制，可以实现对波束的形状和方向进行调整，从而提高通信系统的性能和覆盖范围。
本文将介绍ZF波束赋形的原理、应用和优势。
一、ZF波束赋形的原理ZF波束赋形是零功率波束形成（Zero Forcing Beamforming）的缩写，其原理是利用天线阵列中的每个天线元件的信号相位和振幅进行精确控制，使得在特定方向上的信号干扰最小化。
具体而言，ZF 波束赋形通过调整每个天线元件的相位和振幅，使得接收天线在特定方向上的信号增益最大化，而在其他方向上的信号增益最小化，从而实现对波束的形状和方向的控制。
二、ZF波束赋形的应用1. 无线通信系统：ZF波束赋形可以应用于无线通信系统中，通过对发射和接收天线的信号进行精确控制，可以提高系统的信号传输质量和覆盖范围。
同时，ZF波束赋形还可以减少多径干扰和其他无线信号的干扰，提高通信系统的抗干扰性能。
2. 毫米波通信：在毫米波通信中，由于信号传输距离较短，传输信号受到障碍物和衰减的影响较大。
ZF波束赋形可以通过调整波束的形状和方向，将信号聚焦在目标区域，提高毫米波通信的传输可靠性和覆盖范围。
3. 无人驾驶：ZF波束赋形可以应用于无人驾驶车辆的通信系统中，通过对车辆周围的信号进行精确控制，可以提高车辆之间和车辆与基站之间的通信质量，从而实现实时的信息交互和协同驾驶。
三、ZF波束赋形的优势1. 提高系统性能：ZF波束赋形可以提高无线通信系统的信号传输质量和覆盖范围，减少信号干扰，提高系统的抗干扰性能。
2. 增强通信安全性：通过对波束的形状和方向进行调整，ZF波束赋形可以减少信号在非目标区域的泄漏，提高通信的安全性。
3. 节省能源：由于ZF波束赋形可以将信号聚焦在目标区域，减少信号在非目标区域的传输，从而可以节省能源，提高系统的能效。
结论：ZF波束赋形是一种通过调整天线元件的信号相位和振幅，实现对波束形状和方向进行精确控制的无线通信技术。
波束形成算法原理波束形成（Beamforming）是一种通过合理设计信号传输过程中的波束来达到增强接收信号或抑制干扰的技术。
在无线通信系统中，波束形成可以提高系统的容量、覆盖面积和抗干扰能力。
本文将介绍波束形成算法的原理和相关参考内容。
波束形成算法的原理如下：1. 传输信号：首先，发送端根据波束形成算法生成一组复振幅和相位的权值。
这些权值可以根据不同的算法计算，如最大比合并（Maximum Ratio Combining，MRC）、分集最小均方差（Minimum Mean Square Error，MMSE）和零交叉零自相关函数（Zero-Crossing Zero-Autocorrelation，ZZC）。
然后，通过适当的信号加工方法，将这些权值应用到各个天线上的信号上，形成波束。
2. 传输过程：在传输过程中，波束会呈现出不同的形状，如定向波束、扇形波束和全向波束。
这些形状的选择取决于特定的场景和需求。
波束的形成可以通过调整天线的振子阵列或调整天线的振子单元来实现。
3. 接收信号：接收端的天线会检测到波束形成后的信号，并利用相应的算法对这些信号进行处理。
常见的算法包括最大比合并（Maximum Ratio Combining，MRC）、分集最小均方误差（Minimum Mean Square Error，MMSE）和零交叉零自相关函数（Zero-Crossing Zero-Autocorrelation，ZZC）。
这些算法主要用于合并波束形成的信号，并提高接收端的信号质量和抗干扰能力。
波束形成算法的设计和实现涉及到多个方面的知识，包括信号处理、天线设计、无线通信系统的基本原理等。
以下是一些相关参考内容：1. 《无线通信中的波束形成技术》（作者：李维佳，出版时间：2019年）：这本书详细介绍了波束形成技术在无线通信系统中的应用。
书中提供了波束形成算法的设计方法和实现技巧，并以实际案例展示了波束形成技术的实际效果。

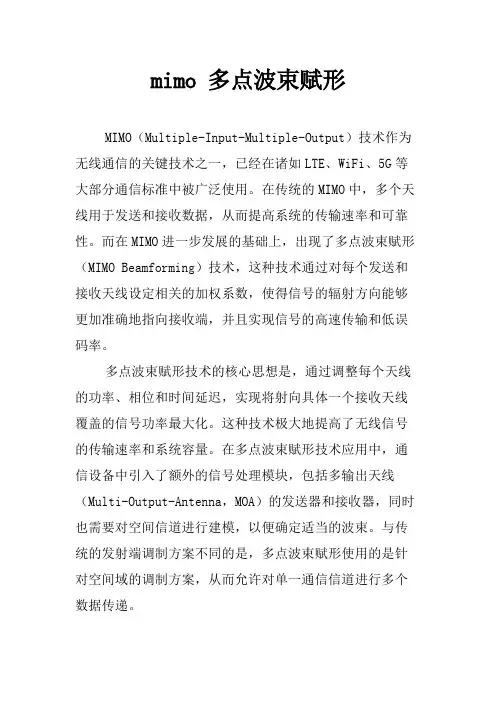

mimo 多点波束赋形MIMO（Multiple-Input-Multiple-Output）技术作为无线通信的关键技术之一，已经在诸如LTE、WiFi、5G等大部分通信标准中被广泛使用。
在传统的MIMO中，多个天线用于发送和接收数据，从而提高系统的传输速率和可靠性。
而在MIMO进一步发展的基础上，出现了多点波束赋形（MIMO Beamforming）技术，这种技术通过对每个发送和接收天线设定相关的加权系数，使得信号的辐射方向能够更加准确地指向接收端，并且实现信号的高速传输和低误码率。
多点波束赋形技术的核心思想是，通过调整每个天线的功率、相位和时间延迟，实现将射向具体一个接收天线覆盖的信号功率最大化。
这种技术极大地提高了无线信号的传输速率和系统容量。
在多点波束赋形技术应用中，通信设备中引入了额外的信号处理模块，包括多输出天线（Multi-Output-Antenna，MOA）的发送器和接收器，同时也需要对空间信道进行建模，以便确定适当的波束。
与传统的发射端调制方案不同的是，多点波束赋形使用的是针对空间域的调制方案，从而允许对单一通信信道进行多个数据传递。
在多点波束赋形技术中，最常用的两种方式是线性波束赋形和零典范波束赋形。
线性波束赋形（Linear Beamforming）是最基本且最常用的方法，其基本思想是在传输前将数据进行线性变换以在信号空间中增加宽度，从而使其射向要求的方向。
这种方法的主要优点是实现简单，而且可以进行端到端设计。
然而，线性波束赋形也有一些缺点，包括其对于空间调整的缺乏，射向方向的精度低，以及不足的信道保护能力。
零典范波束赋形（Zero-Forcing Beamforming）是线性波束赋形的改进，其基本思想是通过对于传输信号进行零典范矩阵遮蔽，从而实现对于接收信号的保护，降低多径衰落的影响。
与线性波束赋形相比，零典范波束赋形既可以实现波束形成，也可以保障信道质量，以及防止多径干扰带来的信道波动。

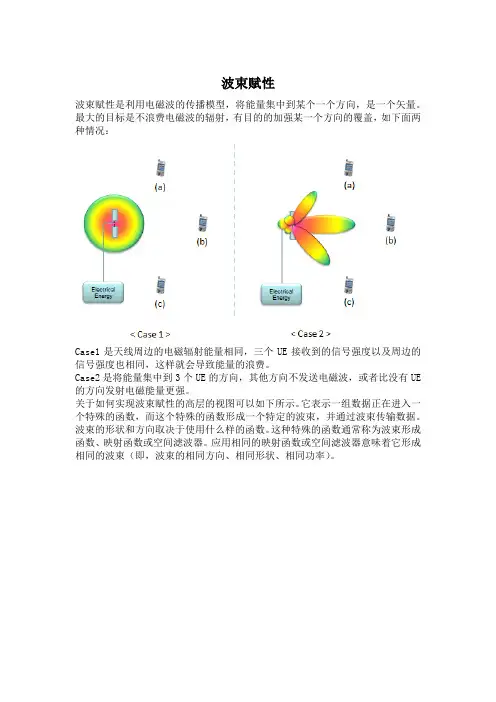

波束赋性波束赋性是利用电磁波的传播模型，将能量集中到某个一个方向，是一个矢量。
最大的目标是不浪费电磁波的辐射，有目的的加强某一个方向的覆盖，如下面两种情况：Case1是天线周边的电磁辐射能量相同，三个UE接收到的信号强度以及周边的信号强度也相同，这样就会导致能量的浪费。
Case2是将能量集中到3个UE的方向，其他方向不发送电磁波，或者比没有UE 的方向发射电磁能量更强。
关于如何实现波束赋性的高层的视图可以如下所示。
它表示一组数据正在进入一个特殊的函数，而这个特殊的函数形成一个特定的波束，并通过波束传输数据。
波束的形状和方向取决于使用什么样的函数。
这种特殊的函数通常称为波束形成函数、映射函数或空间滤波器。
应用相同的映射函数或空间滤波器意味着它形成相同的波束（即，波束的相同方向、相同形状、相同功率）。
现在关键是映射功能模块是如何实现的呢？●阵列中的天线单元数●阵列天线单元的结构●应用于每个数据（信号）路径的相位和振幅=>这可以在基带的软件或射频或毫米波频率的硬件（电路）中完成如何将波束进行赋性呢？形成波束的最简单方法是在一个阵列中放置多个天线。
有许多不同的方法来对齐这些天线单元，但最简单的方法之一是沿线对齐天线，如下面的示例所示。
当在阵列中放置更多的天线元件时，会得到更锐利的波束。
波束赋性技术：下面是3种不同的方式部署波束赋性开关阵列天线（Switched Array Antenna ）：这是一种通过从天线系统的阵列选择性地打开/关闭天线来改变波束图（辐射形式）的技术。
基于DSP的相位处理（DSP Based Phase Manipulation ）：这是通过改变通过每个天线的信号相位来改变波束方向图（辐射形式）的技术。
使用DSP，可以不同地改变每个天线端口的信号相位，以形成最适合一个或多个特定ue的特定波束图。
预编码波束形成（Beamforming by Precoding）：这是通过应用特定的预编码矩阵来改变波束模式（辐射形式）的技术。
无线通信网络中的波束成形技术在日常生活中，我们随处可见的通信设备，如手机、电视、无线路由器等，都依赖于无线通信技术。
而无线通信技术的核心之一就是波束成形技术。
本文将深入探讨无线通信网络中的波束成形技术。
一、波束成形技术的基本概念波束成形技术（Beamforming）是指控制天线发射功率和相位，在不改变载波频率的情况下，快速调整天线辐射方向和强度，以达到波束聚焦的目的。
波束聚焦后，信号强度大大增加，信噪比也随之提高。
从而可以使通信距离增加，减少信号干扰和功率损耗，提高通信速率和网络容量。
波束成形技术基于微波通信理论和数字信号处理技术，主要有数字波束成形技术和模拟波束成形技术两种形式。
其中数字波束成形技术适用于数字信号处理复杂、系统稳定的无线通信网络；而模拟波束成形技术则适用于信号处理简单、系统设计简化的网络。
二、波束成形技术的工作原理波束成形技术的实现基于所用天线阵列的相位控制技术，天线阵列可构成不同的波束。
波束形成的过程大致可以分为以下三个步骤：1. 方向估计在波束成形的过程中，需要先根据移动目标或者用户设备位置来推算其在信号空间中的方向。
方向估计一般采用的方法有最大似然估计（ML）和最小均方误差（MSE）估计等。
2. 波束形成在天线阵列中，每个天线根据所接受的信号情况调整其输出信号的相位和幅度，形成一个具有指向性的冲击波，从而形成波束。
波束的指向主要由相位调控，波束宽度由幅度调控。
3. 波束跟踪波束跟踪主要是指在移动场景下，通过控制阵列天线中每个天线的相位和幅度的变化，以保证波束聚焦在目标上。
波束跟踪需要对目标的移动速度和移动方向进行实时估计，并对波束参数进行调整。
三、应用场景波束成形技术在通讯领域应用较为广泛。
在低频率通信系统中，波束成形主要应用于雷达和无线电方向查找设备；而在高频率通信系统中，波束成形主要应用于无线电通信网络中。
其中，模拟波束成形技术应用非常广泛，如模拟波束成形的无线电接收器、基站、天线、电视、测向仪等。

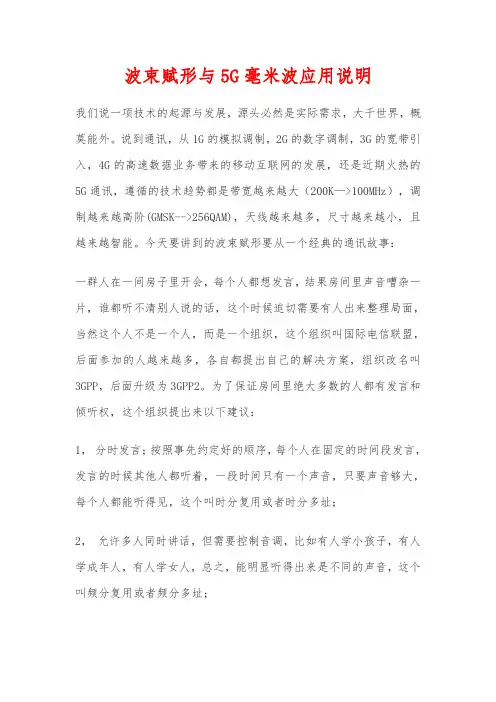

波束赋形与5G毫米波应用说明我们说一项技术的起源与发展，源头必然是实际需求，大千世界，概莫能外。
说到通讯，从1G的模拟调制，2G的数字调制，3G的宽带引入，4G的高速数据业务带来的移动互联网的发展，还是近期火热的5G通讯，遵循的技术趋势都是带宽越来越大（200K—>100MHz），调制越来越高阶(GMSK-->256QAM)，天线越来越多，尺寸越来越小，且越来越智能。
今天要讲到的波束赋形要从一个经典的通讯故事：一群人在一间房子里开会，每个人都想发言，结果房间里声音嘈杂一片，谁都听不清别人说的话，这个时候迫切需要有人出来整理局面，当然这个人不是一个人，而是一个组织，这个组织叫国际电信联盟，后面参加的人越来越多，各自都提出自己的解决方案，组织改名叫3GPP，后面升级为3GPP2。
为了保证房间里绝大多数的人都有发言和倾听权，这个组织提出来以下建议：1，分时发言；按照事先约定好的顺序，每个人在固定的时间段发言，发言的时候其他人都听着，一段时间只有一个声音，只要声音够大，每个人都能听得见，这个叫时分复用或者时分多址；2，允许多人同时讲话，但需要控制音调，比如有人学小孩子，有人学成年人，有人学女人，总之，能明显听得出来是不同的声音，这个叫频分复用或者频分多址；3，不同的谈话组之间用不同的语言，普通话、山东话、河南话、东北话、四川话、法语、英语、德语，只要有两个以上的老乡就可以对话了。
这样两个山东人就可以顺利交流，这种只有自己人听得懂的分语言交流的方式叫码分复用也叫码分多址。
但即使按照不同的时间段，不同的音调，不同的语言来保证讲话都能听得到，在人越来越多的情况下，依然会觉得非常吵，完全听不听对方讲话的内容，于是乎，大点声成了自然而然的选择；可是大声讲话太累，而且每个人都大声讲的情况下，只会让环境更加嘈杂，更无法交流沟通了。
声音会向着四面八方传播，有线通信系统中人人都用传声筒，让声音只在特定对象之间传播，这样就可以多个人同时用同音调同语言说话但是不会互相干扰。

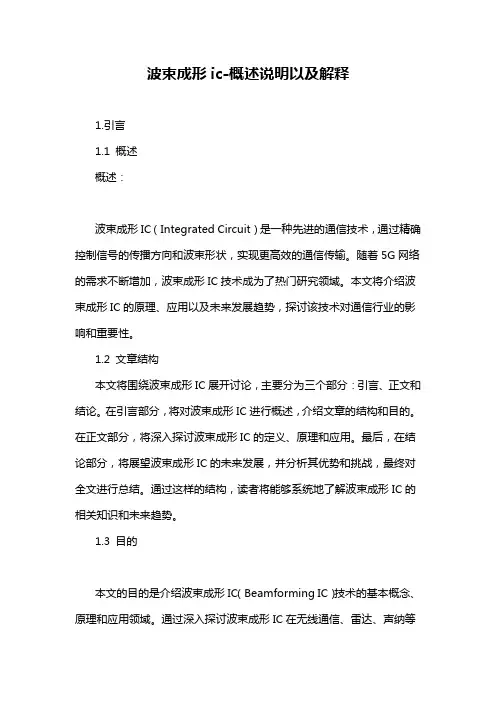

波束成形ic-概述说明以及解释1.引言1.1 概述概述：波束成形IC（Integrated Circuit）是一种先进的通信技术，通过精确控制信号的传播方向和波束形状，实现更高效的通信传输。
随着5G网络的需求不断增加，波束成形IC技术成为了热门研究领域。
本文将介绍波束成形IC的原理、应用以及未来发展趋势，探讨该技术对通信行业的影响和重要性。
1.2 文章结构本文将围绕波束成形IC展开讨论，主要分为三个部分：引言、正文和结论。
在引言部分，将对波束成形IC进行概述，介绍文章的结构和目的。
在正文部分，将深入探讨波束成形IC的定义、原理和应用。
最后，在结论部分，将展望波束成形IC的未来发展，并分析其优势和挑战，最终对全文进行总结。
通过这样的结构，读者将能够系统地了解波束成形IC的相关知识和未来趋势。
1.3 目的本文的目的是介绍波束成形IC（Beamforming IC）技术的基本概念、原理和应用领域。
通过深入探讨波束成形IC在无线通信、雷达、声纳等领域的应用，读者可以了解到这一技术在提高通信系统性能、增强信号质量和降低功耗方面的重要作用。
同时，本文也将探讨波束成形IC未来的发展趋势，以及该技术所面临的挑战和优势，为读者提供对该领域发展趋势的深入了解。
通过本文的阐述，希望读者可以对波束成形IC技术有一个清晰的认识，从而为相关领域的研究和应用提供参考和启发。
2.正文2.1 什么是波束成形IC波束成形IC（phased array integrated circuit）是一种集成电路，用于实现波束成形技术。
波束成形技术是一种通过对多个天线的信号进行相位控制来实现信号的方向性辐射和接收的技术。
波束成形IC将多个射频通道集成在一个芯片中，通过控制每个通道的相位和幅度来实现对输出波束的调节。
波束成形IC通过控制每个射频通道的相位差和幅度, 可以实现对输出波束的形状和方向的调整，从而可以实现信号的定向发射和接收。
这种技术在雷达、通信系统和医学成像等领域都有广泛的应用。
