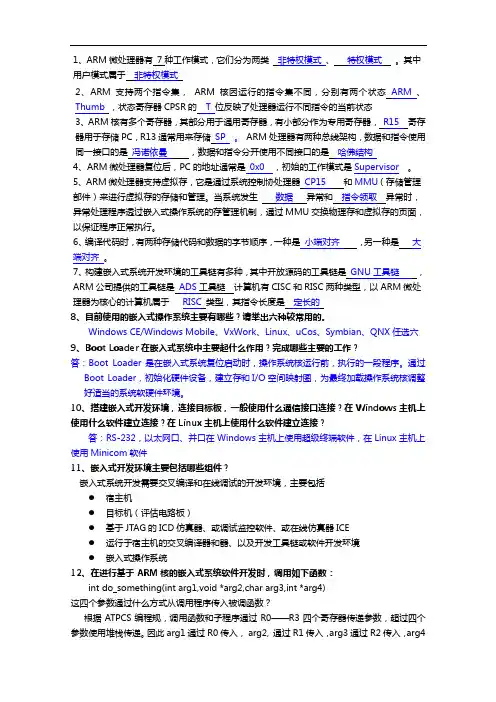

1、ARM微处理器有7种工作模式，它们分为两类非特权模式、特权模式。
其中用户模式属于非特权模式2、ARM支持两个指令集，ARM核因运行的指令集不同，分别有两个状态ARM 、Thumb，状态寄存器CPSR的T 位反映了处理器运行不同指令的当前状态3、ARM核有多个寄存器，其部分用于通用寄存器，有小部分作为专用寄存器，R15 寄存器用于存储PC，R13通常用来存储SP 。
ARM处理器有两种总线架构，数据和指令使用同一接口的是冯诺依曼，数据和指令分开使用不同接口的是哈佛结构4、ARM微处理器复位后，PC的地址通常是0x0 ，初始的工作模式是Supervisor 。
5、ARM微处理器支持虚拟存，它是通过系统控制协处理器CP15 和MMU（存储管理部件）来进行虚拟存的存储和管理。
当系统发生数据异常和指令领取异常时，异常处理程序透过嵌入式操作系统的存管理机制，通过MMU交换物理存和虚拟存的页面，以保证程序正常执行。
6、编译代码时，有两种存储代码和数据的字节顺序，一种是小端对齐，另一种是大端对齐。
7、构建嵌入式系统开发环境的工具链有多种，其中开放源码的工具链是GNU工具链，ARM公司提供的工具链是ADS工具链计算机有CISC和RISC两种类型，以ARM微处理器为核心的计算机属于RISC类型，其指令长度是定长的8、目前使用的嵌入式操作系统主要有哪些？请举出六种较常用的。
Windows CE/Windows Mobile、VxWork、Linux、uCos、Symbian、QNX任选六9、Boot Loader在嵌入式系统中主要起什么作用？完成哪些主要的工作？答：Boot Loader是在嵌入式系统复位启动时，操作系统核运行前，执行的一段程序。
通过Boot Loader，初始化硬件设备，建立存和I/O空间映射图，为最终加载操作系统核调整好适当的系统软硬件环境。
10、搭建嵌入式开发环境，连接目标板，一般使用什么通信接口连接？在Windows主机上使用什么软件建立连接？在Linux主机上使用什么软件建立连接？答：RS-232，以太网口、并口在Windows主机上使用超级终端软件，在Linux主机上使用Minicom软件11、嵌入式开发环境主要包括哪些组件？嵌入式系统开发需要交叉编译和在线调试的开发环境，主要包括●宿主机●目标机（评估电路板）●基于JTAG的ICD仿真器、或调试监控软件、或在线仿真器ICE●运行于宿主机的交叉编译器和器、以及开发工具链或软件开发环境●嵌入式操作系统12、在进行基于ARM核的嵌入式系统软件开发时，调用如下函数：int do_something(int arg1,void *arg2,char arg3,int *arg4)这四个参数通过什么方式从调用程序传入被调函数？根据ATPCS编程规，调用函数和子程序通过R0——R3四个寄存器传递参数，超过四个参数使用堆栈传递。
选择题1、嵌入式系统有硬件和软件部分构成，以下（C）不属于嵌入式系统软件.A。
系统软件 B. 驱动 C. ADS软件 D。
嵌入式中间件2、ARM处理器的工作模式有（ C ）种.A. 5 B。
6 C. 7 D。
83、ARM寄存器组有（D )个寄存器。
A、7B、32C、6D、374、下列CPSR寄存器标志位的作用说法错误的是（D）。
A。
N：负数 B. Z：零 C. C: 进位 D. V: 借位5、ARM复位异常的入口地址是（ A ）.A、0x00000000B、0x00000008C、0x00000018D、0x000000146、下列描述不属于RISC计算机的特点的是（C）。
A．流水线每周期前进一步. B．更多通用寄存器。
C．指令长度不固定，执行需要多个周期.D．独立的Load和Store指令完成数据在寄存器和外部存储器之间的传输。
7、关于μCOS-II应用,以下说法不正确的是(B )。
A、任务可以有类型说明B、任务可以返回一个数值C、任务可以有形参变量D、任务是一个无限循环8、μCOS-II操作系统不属于( C）.A、RTOSB、占先式实时操作系统C、非占先式实时操作系统D、嵌入式实时操作系统9、实时操作系统中，两个任务并发执行,一个任务要等待其合作伙伴发来信息，或建立某个条件后再向前执行，这种制约性合作关系被成为（A）.A。
同步 B。
互斥 C。
调度 D. 执行10、每种嵌入式操作系统都有自身的特点以吸引相关用户，下列说法错误的是（D）。
A. 嵌入式Linux提供了完善的网络技术支持；B. μCLinux是专门为没有MMU的ARM芯片开发的;C. μC/OS—Ⅱ操作系统是一种实时操作系统（RTOS）;D. WinCE提供完全开放的源代码。
11、存储一个32位数0x12345678到2000H~2003H四个字节单元中，若以大端模式存储，则2000H存储单元的内容为（ D).A、0x21B、0x68C、0x65D、0x0212、ARM指令集和Thumb指令集分别是(D ）位的。
第1章复习要点1.1.1节嵌入式系统的概念1.1．3节嵌入式系统的特点1.3节嵌入式处理器1.4节嵌入式系统的组成第2章复习要点2.1节计算机体系结构分类2.3.1节 ARM和Thumb状态2.3.2节 RISC技术2.3.3节流水线技术2.4.3节 ARM存储系统第3章复习要点3.1节ARM编程模式3.2节ARM指令格式及其寻址方式3.3节ARM指令集(课上所讲的指令)第4章复习要点4.1节汇编语言源程序格式4.2节汇编语言的上机过程第5章复习要点5.1节键盘接口5.2节 LED显示器接口5．5.1节 UART异步串行接口作业题答案：1.什么是嵌入式系统？∙第一种，根据IEEE（国际电气和电子工程师协会）的定义：嵌入式系统是“用于控制、监视或者辅助操作机器和设备的装置”（原文为devices used to control, monitor, or assist the operation of equipment, machinery or plants）。
∙第二种，嵌入式系统是以应用为中心、以计算机技术为基础、软件硬件可裁剪、功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。
2.与通用型计算机相比，嵌入式系统有哪些特点？⏹通常是面向特定应用的；⏹空间和各种资源相对不足，必须高效率地设计，量体裁衣、去除冗余；⏹产品升级换代和具体产品同步，具有较长的生命周期；⏹软件一般都固化在存储器芯片或单片机本身；⏹不具备自举开发能力，必须有一套开发工具和环境才能进行开发3.举例介绍嵌入式微处理器有哪几类？一、嵌入式微处理器(Embedded Microprocessor Unit, EMPU)嵌入式处理器目前主要有Aml86/88、386EX、SC-400、PowerPC、68000、MIPS、ARM系列等。
二、嵌入式微控制器(Microcontroller Unit, MCU)嵌入式微控制器目前的品种和数量最多，比较有代表性的通用系列包括8051、P51XA、MCS-251、MCS-96/196/296、C166/167、MC68HC05/11/12/16、68300等。
