汇编语言实验指导2013

  • 格式：doc
  • 大小：4.02 MB
  • 文档页数：35

1 汇 编 语 言 实 验 习 题 指 导 长春理工大学计算机科学与技术系 2 目 录 实 验 须 知 .................................................................... 3 实 验 一 DEBUG调试程序的使用 .......................................... 4 实验二 用DEBUG程序调试程序功能段 ............................... 13 实验三 数据串传送和查表程序 ............................................. 20 实验四 汇编语言上机过程及屏幕字符显示程序 .......................... 23 实验五 条件转移指令 ....................................................... 28 实验六 循环程序是设计 ..................................................... 31 实验七 子程序设计 .......................................................... 34 3

实 验 须 知 一、 预习要求 1． 实验前认真阅读实验教程中有关内容，明确实验目的和实验任务。 2． 每次实验前应有预习报告，未预习者不允许参加实验。 预习报告中：对程序设计实验，要求画出程序流程图，编好上机程序； 二、 实验要求 1． 实验是学习“汇编语言程序设计”这门课程的重要环节，实验课请勿迟到，缺席。 2． 上机时要遵守实验室的规章制度，爱护实验设备。要熟悉与实验相关的系统软件（如编辑程序、汇编程序、连接程序和调试程序等）的使用方法。在程序的调试过程中，有意识地学习及掌握DEBUG程序的各种操作命令，以便掌握程序的调试方法及技巧。 3． 程序调试完后，须由实验辅导教师在机器上检查运行结果。 4． 每个实验完成后，结果写入预习报告，完成分析，上交实验教师。 三、 报告要求

每次实验后，应递交一份实验报告，报告中应包括下列内容： 1． 实验名称、实验人姓名、学号、班级、所用的设备号。 2． 实验目的、任务。 3． 各任务程序流程图、程序清单（应加适量注释）。 4． 记录和分析实验结果。 5．据实验目的认真做小结。 4

实 验 一 DEBUG调试程序的使用 一、 实验目的 1． 学习使用DEBUG程序的各种命令。 2． 利用DEBUG学习了解计算机取指令、执行指令的工作过程。 3． 掌握用DEBUG调试自编程序的方法。

二、 实验准备 预备知识：DEBUG的使用.在以后的所有实验中，都将用到DEBUG程序，首先学习一下他的主要用法。

（一）什么是debug? Debug 是DOS、WINDOWS都提供的实模式（8086方式）程序的调试工具。使用它，可以调试CPU各种寄存器中的内容、内存的情况和在机器码级跟踪程序运行。

（二） 我们用到的DEBUG功能  用DEBUG的R命令查看、改变CPU中寄存器的内容；  用DEBUG的D命令查看内存的内容；  用DEBUG的E命令改写内存的内容；  用DEBUG的U命令将内存中的机器指令翻译成汇编指令；  用DEBUG的T命令执行一条机器指令；  用DEBUG的A命令以汇编指令的格式在内存中写入一条机器指令；

DEBUG的命令比较多，有20多个，这是常用的6个。 （三） 进入DEBUG DEBUG是在DOS方式下使用的程序。我们在进入DEBUG前，应先进入到DOS方式。在WINDOWS下进入DOS方式的方法： 5

在【开始】菜单选择运行命令，如图1.1，打开【运行】框如图1.2输入COMMAND，点击确定按钮

图1.2在文本框中输入COMMAND命令 图1.1 选择【运行】命令

进入DOS后运行DEBUG程序如图1-3

图1.3运行DEBUG程序 图1.4 DEBUG编辑界面 启动成功，显示连接符“-” （四） 关于使用DEBUG命令的几点说明 （1）在提示符“-”下才能输入命令，在按“回车”后该命令才开始执行； 6

(2)命令是单个字母，命令和参数的大小写可混合输入； (3)可用F1 、F2 、F3 、INS、DEL、、等编辑键，编辑本行命令 (4) 当命令出现语法错误时，将在出错位置显示“ERROR” (5) 可用ctrl+c 或ctrl+break 来终止当前命令的执行，还可以用ctrl+s 来暂停屏幕显示（当连续不断地显示信息时） （6）DEBUG使用的数以十六进制来表示； （7）DEBUG中的命令不区分大小写；

（五）几个常用命令 1、R 命令(Register) 格式1:R 功能1:显示所有寄存器中的内容.

图1.5 用R命令显示寄存器的内容 格式2: R 寄存器名 功能2: 显示修改寄存器的内容 例如打入：-R AX

系统将响应如下：AX 0000 ： 表示AX当前内容为0000，此时若不对其作修改，可按ENTER键，否则，打入修改后内容。如图1-6：

图1.6用R命令修改寄存器的内容 7

2、 D 命令 用DEBUG的D命令查看内存的内容； 功能: 显示内存单元内容 输入D命令，执行结果如图1.7

图1.7 D命令执行结果 说明： （1） XXXX:YYYY-----前者是内存单元的段地址，后者是内存单元的偏移量； （2） 中间显示区域时内存单元内容（十六进制形式）,每行显示16个字节的内容； （3） 右边以“字符”形式显示内存单元值。 格式一：D起始位置 DEBUG从起始位置显示128个字节的内容。输入命令D 0C0B：100 执行结果如图：1.8

图1.8 D 0C0B：100命令的执行结果 格式二：D 起始位置 结束位置 DEBUG 从起始位置一直显示到结束位置。输入命令D DS：100 11F，执行结果如图1.9 所示 8

图1.9命令 D DS：100 11F 执行结果 格式三: D 起始位置 L 长度 DEBUG 从起始位置开始显示指定长度的内容。输入命令D DS：100 L10 执行结果如图1.10

图1.10命令 D DS：100 L1命令执行结果 3．E 命令 用DEBUG的E命令改写内存的内容； 格式一：E 起始地址 字节值表 功能：用字节值表中的值替换从“起始地址”开始的内存单元内容 或 E 起始地址 输入命令：E1AF5：0100，连续输入12、34（空格）、56（空格）、（空格）、78（回车）；在输入命令D1AF5：0100 ，执行结果如下图1.11：

图1.11命令D 1AF5：0100 ，执行结果 9

格式二：E 起始地址 功能：采用提问的方式一个一个地改写内存单元的内容

图1.12 命令 E 1AF5：0100执行结果 （4）A命令 功能：输入汇编指令。 格式：A 起始地址 首先用A命令以汇编语言的形式输入程序，以D命令显示内存，从下图可以看到我们输入的是汇编指令，DEBUG 把它们翻译成机器指令，以机器码写入内存。

图1.13 用A命令写入程序 图1.14 从一个预设的地址开始输入指令 （5）U 命令 功能：反汇编，显示机器码所对应的汇编指令 格式1:U[地址] 功能1:从指定地址开始反汇编 10

图1.15 U命令执行结果 格式2:U 地址范围 功能2:对指定的地址范围进行反汇编.

图1.16 U100 108 命令执行结果 （6）T命令 格式:T[=地址] 功能：从指定地址起执行一条语句后停下来，显示所有寄存器的内容及标志位的值与下一条将要执行的指令 11

图1.17 T命令执行结果 格式:T[=地址][x] 功能:从指定的地址开始跟踪x 条指令

图1.18 命令T=100 2 执行结果 （7）Q 命令 功能：退出DEBUG程序，返回DOS

图1.19 Q命令执行结果 三、实验任务

1、 参照实验准备，掌握DEBUG程序的各种命令，重点是命令R，D ，A，U，T，E命令的使用 2、 按照以下步骤输入一系列的命令和指令，编写出简单的汇编语言指令，并完成指定任务。

debug -e200 XXXX:0200 XX.10 XX.20 XX.30 XX.. 40 (将200H~203H 内容改为10H~40H ) 12

-e150 XXXX:0150 XX.00 XX.01 -a100 XXXX:0100 MOV AX,CS (01) XXXX:0102 MOV DS,AX (02) XXXX:0104 MOV BX,100 (03) XXXX:0107 MOV AX,[150] (04) XXXX:010A ADD BX, ,AX (05) XXXX:010C MOV AL,[BX] (06) XXXX:010E ADD AL, [BX+1] (07) XXXX:0111 MOV SI,2 (08) XXXX:0114 MOV AL,[BX+SI] (09) XXXX:0116 MOV AH,0 (10) XXXX:0118 MOV CH,0 (11) XXXX:011A MOV CL,[BX+SI+1] (12) XXXX:011D ADD AX,CX (13) XXXX:011F INT 20

(1) 用D命令显示XXXX：0200 ---XXXX：0203单元内容 (2) 指出以上汇编语言指令中源操作数使用的是什么寻址方式？ (3) 用T命令单步跟踪，观察指令的执行结果，并记录

3、 查看内存单元内容,pc机主板上的ROM中写有一个生产日期，在内存FFF00H-FFFFFH 的某几个单元中，请找到这个生产日期并试图改变它 4、 向内存从B8100H开始的单元中填写数据，如： -e b810:0000 01 01 02 02 03 03 04 04

四、 实验报告要求 把实验任务中要求的各项记录到预习报告上，完成预习报告，作为实验报告上交

五、 实验小结

实验报告的最后一项，写出本次实验小结

合集下载

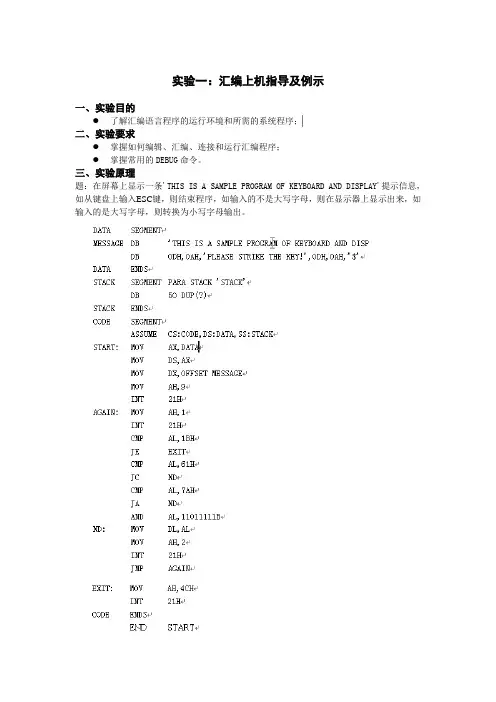

汇编语言实验一 指导书

汇编语言实验一 指导书

实验一：汇编上机指导及例示一、实验目的●了解汇编语言程序的运行环境和所需的系统程序；二、实验要求●掌握如何编辑、汇编、连接和运行汇编程序；●掌握常用的DEBUG命令。

三、实验原理题：在屏幕上显示一条'THIS IS A SAMPLE PROGRAM OF KEYBOARD AND DISPLAY'提示信息，如从键盘上输入ESC键，则结束程序，如输入的不是大写字母，则在显示器上显示出来，如输入的是大写字母，则转换为小写字母输出。

四、实验设备计算机五、实验步骤1、用用文字编辑工具（常用EDIT或记事本）将源程序输入,其扩展名为.ASM。

2、用MASM对源文件进行汇编,产生.OBJ文件和.LST文件。

若汇编时提示有错,用文字编辑工具修改源程序后重新汇编,直至通过。

3、用TYPE命令显示产生的.LST文件。

4、用LINK将.OBJ文件连接成可执行的.EXE文件。

5、在DOS状态下运行LINK产生的.EXE文件。

用于调试程序时的输入格式：DEBUG FILENAME.??? 回车其中FILENAME是主文件名，???是扩展文件名，例如我们在此前已编译好了一个文件，它的名字为：djx.exe 要对它进行调试时就在DOS提示符下打：DEBUG djx.exe 回车，便可见到 '-' 提示符，如无任何提示说明正确，可进行调试按ESC键可返回DOS。

若未出现预期结果,用DEBUG检查程序。

附: 基本debug操作1、显示内存单元的内容：－d [地址] 或 [范围]2、修改内存单元的内容：－e 地址内容表或－e 地址3、显示CPU内部寄存器和标志位状态：－r4、显示和修改某个寄存器的内容：－r 寄存器名5、汇编命令：－a 地址6、逐条指令追踪：－t [＝地址] （无地址则执行IP所指示的指令）7、退出debug：－g8、多条指令追踪：－t [=地址] [n]注：该指令从指定地址起执行n条命令后停下来9、运行命令：－g [=地址1] [地址2 [地址3...]]地址1规定了运行起始地址，后面的地址均为若干断点地址10、反汇编命令：（1）－u [地址]该命令从指定地址开始，反汇编32个字节，若省略地址，则从上一个u命令的最后一条指令的下一单元开始显示32个字节（2）－u 范围该命令对指定范围的内存单元进行反汇编如：－u 04ba：0100 0108等价于：－u 04ba：0100 L9下面给出一些常见出错信息，以便查对：1、Register already defined 汇编内部出现逻辑错误2、Unknown symbol type 在符号语句的类型中，有些不能识别的东西3、Symbol is multi-defined 重复定义一个符号4、Symbol not defined 符号没有定义5、Syntax error 语句的语法与任何可识别的语法不匹配6、Symbol is reserved word 企图非法使用一个汇编程序的保留字(例：定义add为一变量)7、Not proper align/combine type SEGMENT参数不正确8、One operand must be const 这是加法指令的非法使用9、Operands must be same or 1 abs 这是减法指令的非法使用10、Already have base register 试图重复基地址11、Illegal size for item 引用的项的长度是非法的，（如：双字移位）12、Illegal register value 指定的寄存器值不能放入“reg”字段13、Must be AX or AL 某些指令只能用AX或AL14、Improper use of segment reg 段寄存器使用不合法（如：mov ds,0）15、Division by 0 or overflow 给出一个用0作除数的表达式16、Value is out of range 数值大于需要使用的17、CS register illeal usage 试图非法使用CS寄存器18、DUP is too large for linker DUP嵌套太长，以至于从连接程序不能得到所要的记录。

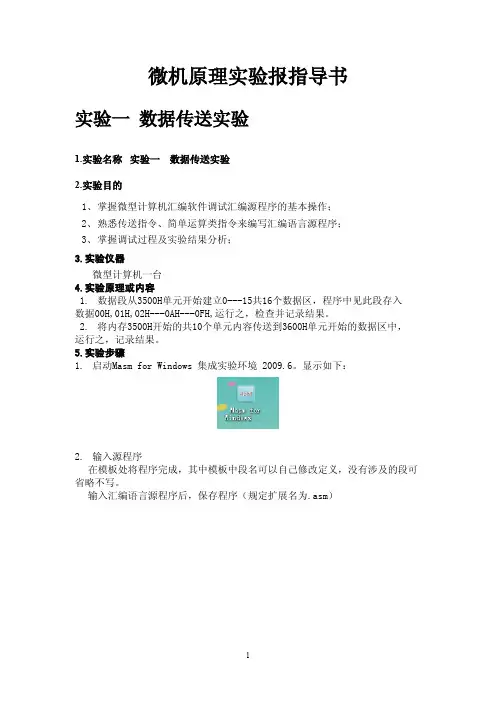

2013微机原理实验指导书

2013微机原理实验指导书

微机原理实验报指导书实验一数据传送实验1.实验名称实验一数据传送实验2.实验目的1、掌握微型计算机汇编软件调试汇编源程序的基本操作；2、熟悉传送指令、简单运算类指令来编写汇编语言源程序；3、掌握调试过程及实验结果分析；3.实验仪器微型计算机一台4.实验原理或内容1.数据段从3500H单元开始建立0---15共16个数据区，程序中见此段存入数据00H,01H,02H---0AH---0FH,运行之，检查并记录结果。

2.将内存3500H开始的共10个单元内容传送到3600H单元开始的数据区中，运行之，记录结果。

5.实验步骤1.启动Masm for Windows 集成实验环境2009.6。

显示如下：2.输入源程序在模板处将程序完成，其中模板中段名可以自己修改定义，没有涉及的段可省略不写。

输入汇编语言源程序后，保存程序（规定扩展名为.asm）3.汇编编译/汇编成目标文件，单击运行菜单下“编译成目标文件（obj）”,等待系统汇编，若有错误，修改再编译，直至无错误为止。

4.连接生成可执行文件。

单击运行菜单下“生成可执行文件（exe）”，等待系统对汇编生成的.obj文件进行连接，生成相应的可执行文件。

若有错误，修改错误重复3和4操作，直至无错误为止。

5.在DEBUG调试环境下进行程序的调试1、反汇编。

u回车-u0000回车2、单步运行。

-T=0000回车-T回车3、连续运行。

G=起始偏移地址结束偏移地址4、内存单元内容显示。

-Dds:3500回车5、内存单元内容的修改。

-EDS：3500回车.键入修改后内容再空格完成后回车6、查看修改寄存器。

-R回车-R跟寄存器名，显示寄存器内容：后可跟修改内容 -R IP 可查看修改IP值7、退出debuf。

Q命令6.数据与结果将运行结果记录于此处7.讨论可写实验过程中遇到的问题及解决办法8.回答问题注明：实验报告要求1、写出实验内容、实验要求。

2、画出程序流程图，给出实验源程序。

汇编语言实验指导(柯栋梁)

汇编语言实验指导(柯栋梁)

《汇编语言》实验报告书专业班级学号姓名指导教师安徽工业大学计算机学院实验一汇编运行环境及方法、简单程序设计一、实验目的：1、熟练汇编语言运行环境和方法。

2、了解如何使用汇编语言编制程序。

3、熟悉DEBUG常用的命令的使用方法。

4、会使用DEBUG命令调试程序。

二、实验内容：1、比较两个字符串STRING1和STRING2所含的字符是否相同，若相同，则输出MATCH，不相同则输出NOMATCH。

2、学会对汇编语言程序进行汇编、连接和运行。

3、学会用DEBUG中的D命令，E命令，R命令，G命令，F命令，U命令，A命令以及T命令。

1．功能：两个字符串STRING1和STRING2所含的字符是否相同，若相同，则输出MATCH，不相同则输出NOMATCH。

在数据段定义二个字符串string1 和string2，另外还有二个提示信息mess1和mess2，通过字符串比较LEA SI,string1LEA DI,string2CLDMOV CX,25REPZ cmpsb如果相等利用9号功能调用输出match，否则输出no match 2.调试步骤：3.程序代码和执行结果;dataseg SEGMENTstring1 DB 'Move the cursor backward.'string2 DB 'Move the cursor backward.'mess1 DB 'Match.',13,10,'$'mess2 DB 'No match.',13,10,'$' dataseg ENDScode SEGMENTmain PROC FARASSUME CS:code,DS:dataseg,ES:dataseg start:PUSH DSSUB AX,AXPUSH AXMOV AX,datasegMOV DS,AXMOV ES,AXLEA SI,string1LEA DI,string2CLDMOV CX,25REPZ cmpsbJZ matchLEA DX,mess2JMP SHORT dispmatch:LEA DX,mess1disp:MOV AH,09INT 21hRETmain ENDPcode ENDSEND start运行结果：实验二循环程序设计－已知学生成绩，求每个学生的名次一、实验目的：1、熟悉循环、DOS功能调用等基本的程序结构。

《汇编语言程序设计》实验指导书

《汇编语言程序设计》实验指导书

前言《汇编语言程序设》在计算机科学中是一门综合性的专业基础课，是计算机专业的核心课程。

它不仅是一般程序设计的基础，而且也是设计和实现编译程序、操作系统及其它系统程序和大型应用程序的重要基础。

它为后续专业课程的学习打下了理论基础和实践基础。

由于汇编语言程序设中有大量的指令，因此汇编语言程序设实验课在教学中占有重要的地位。

通过实验可以使学生更好的巩固和掌握所学的内容，进一步增强动手能力和解决实际问题的能力。

为了提高实验的效率，任课教师提前一周布置实验任务，并且进行一定的分析和讲解，要求学生进行准备工作。

准备工作包括查找资料，设计算法，写出预习报告，其中预习报告包括题目的解题思想，概要设计，实现算法的源代码清单等。

每次实验前，学生应向实验指导教师上交实验预习报告，预习报告经指导教师认可后方能进行实验。

实验完毕写出实验报告，用A4纸打印成册（源程序存盘），由学习委员统一收齐交指导教师审阅评定。

实验成绩考核：实验成绩占《数据结构》总评成绩的20%，其中实验效果占10分，出勤率和实验报告各占5分。

有以下情形之一者，实验成绩为不及格：1.迟到，早退，无故缺勤总共3次及以上者；2.未按时完成实验达4次及以上者；3.缺交实验报告3次及以上者。

实验一简单程序编制和上机过程一．实验目的1．掌握计算机常用代码的软件转换技术。

2．熟悉DEBUG软件的使用。

3．掌握简单程序的编程方法。

二．实验内容代码转换是计算机和I/O设备进行信息交换的重要技术之一。

各种I/O设备所提供和接收的数据编码不尽相同。

为了处理这些信息，计算机必须将各种不同编码形式的信息转换成别种适当的数据形式。

例如，键盘输入的数据均为ASC Ⅱ码形式存储在内存中，通常要求将其转换成相应的数据形式。

一般实现代码转换有两种方法：1．软件法利用CPU的算术逻辑运算功能，通过运算或查表实现各种数据代码间的转换。

该方法经济但速度慢。

2．硬件法利用专用代码转换集成电路进行转换。
