建工集团企业版PKPMJG010312_水泥粉煤灰碎石桩复合地基工程检验批质量评定及验收记录表

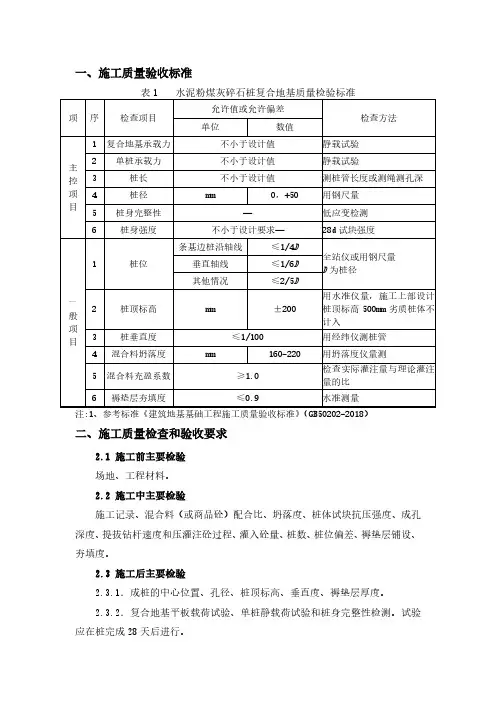

一、施工质量验收标准
注:1、参考标准《建筑地基基础工程施工质量验收标准》（GB50202-2018）
二、施工质量检查和验收要求
2.1 施工前主要检验
场地、工程材料。

2.2 施工中主要检验
施工记录、混合料（或商品砼）配合比、坍落度、桩体试块抗压强度、成孔深度、提拔钻杆速度和压灌注砼过程、灌入砼量、桩数、桩位偏差、褥垫层铺设、夯填度。

2.3 施工后主要检验
2.3.1．成桩的中心位置、孔径、桩顶标高、垂直度、褥垫层厚度。

2.3.2．复合地基平板载荷试验、单桩静载荷试验和桩身完整性检测。

试验应在桩完成28天后进行。

2.4 竣工验收
由总监理工程师或工程负责人组织，参加单位：建设、监理、施工、质监站、设计、岩土工程勘察等。

2 CFG 桩适用于多层和高层建筑地基，如砂土、粉土、松散填土、粉质豁 土、私土、淤泥质戮土等的处理。 4.13.2 施工准备 4.13.2.1 技术准备
1 根据设计要求，经试验确定混合料配合比。 一般可参考以下数据进行试配：水泥、粉煤灰、碎石混合料的配合比相当于 抗压强度为 C1.2～C7 的低强度等级的混凝土，密度大于 2000kg/m3。最佳石屑掺
量（石屑量与碎石
和石屑总重之比）约为 25％左右；水灰比（水与水泥用量之比） W 为 1.01～ C
1.47；粉
煤灰与水泥重量之比 F 为 1.02～1.65。 C
2 试成孔应不小于 2 个，以复核地质资料以及设备、工艺是否适宜，核定 选用的技术参数。
3 编制施工方案和技术交底。 4.13.2.2 材料准备
3 泥浆护壁成孔、水下灌注成桩工艺同泥浆护壁钻孔灌注桩，见本标准第 5.6.6 条。 4.13.4.2 施工要点
1 振动沉管灌注成桩 (1) 桩机就位须平整、稳固，沉管与地面保持垂直，如采用混凝土桩尖，需 埋人地面以下 300mm。 (2) 混合料配制：按经试配符合设计要求的配合比进行配料，用混凝土搅拌 机加水搅拌，搅拌时间不少于 2 min，加水量由混合料坍落度控制，一般坍落度 为 30～50mm。 （3）在沉管过程中用料斗在管顶投料口向桩管内投料，待沉管至设计标高 后须尽快投料，以保证成桩标高、密实度要求。 （4）当混合料加至与钢管投料口齐平后，沉管在原地留振 l0s 左右，即可 边振边拔管，每提升 1. 5～2.0m，留振 20s。桩管拔出地面确认成桩质量符合设 计要求后，用粒状材料或黏土封顶。
水泥粉煤灰碎石桩复合地基施工技术标准
4.13.1 特点和适用范围 1 水泥粉煤灰碎石桩简称 CFG 桩，是近年发展起来的处理软弱地基的一种新

水泥粉煤灰碎石桩复合地基检验批质量验收记录
单位（子单位） 工程名称
施工单位
分包单位
/
分部（子分部） 工程名称
项目负责人
分包单位 项目负责人
01011201 001 分项工程名称
检验批容量
/
检验批部位
施工依据
验收依据
验收项目
设计要求及 规范规定
最小/实际 抽样数量
检查记录
1 原材料
设计要求
/
主 2 桩径（mm）
-20
/
控
项 目
3
桩身强度
设计要求C
/
4 地基承载力
设计要求
/
1 桩身完整性
符合设计要求
/
一 2 桩位偏差 般 项 目
满堂布桩≤0.40D /
（D= mm）条基布桩≤0.25D/（D= mm）3
桩垂直度 （%）
≤1.5
/
4 桩长（mm）
100
/
5 褥垫层夯填度
≤0.9
/
检查 结果
施工单位 检查结果
专业工长： 项目专业质量检查员：
年月日
监理单位 验收结论
同意验收
专业监理工程师： 年月日

水泥粉煤灰碎石桩复合地基工程检验批质量验收记录表
GB50202-2002
GD2401024□□
单位（子单位）工程名称
分部（子分部）工程名称验收部位施工单位来自项目经理分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
原材料
设计和规范要求
监理（建设）单位验收结论
专业监理工程师（建设单位项目专业技术负责人）：
年月日
2
桩径（mm）
-20
3
水泥用量
设计要求
4
桩身强度
设计要求
5
复合地基承载力特征值
设计要求
6
桩身完整性
设计和规范要求
一般项目
1
桩位偏差（D为桩径）
满堂布桩≤0.40D
条基布桩≤0.25D
2
桩垂直度（%）
≤1.5
3
桩长（mm）
+100
4
褥垫层夯填度
≤0.9
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
